多关节夹持式工业机械臂结构设计

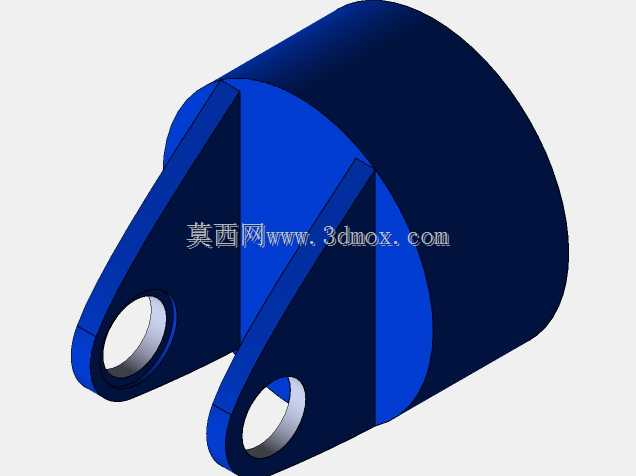

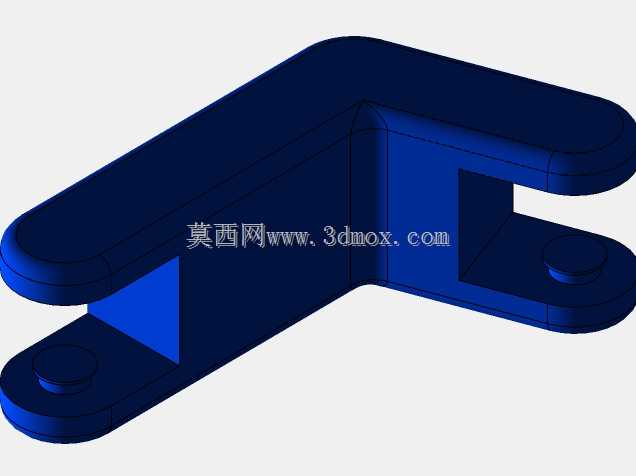

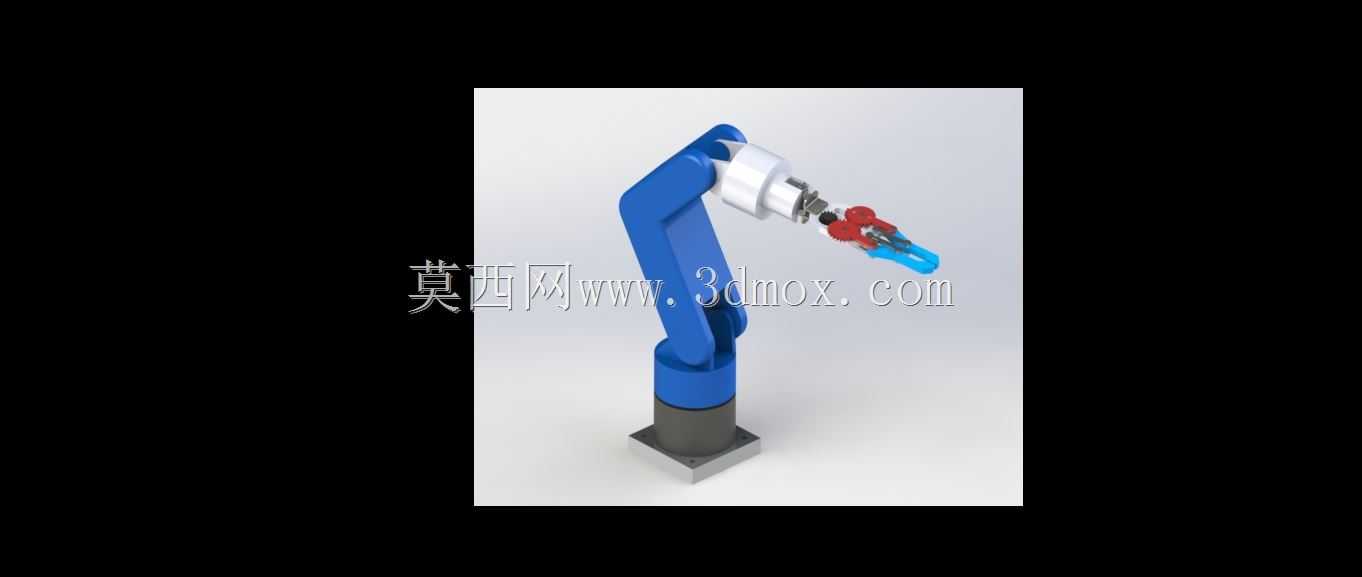

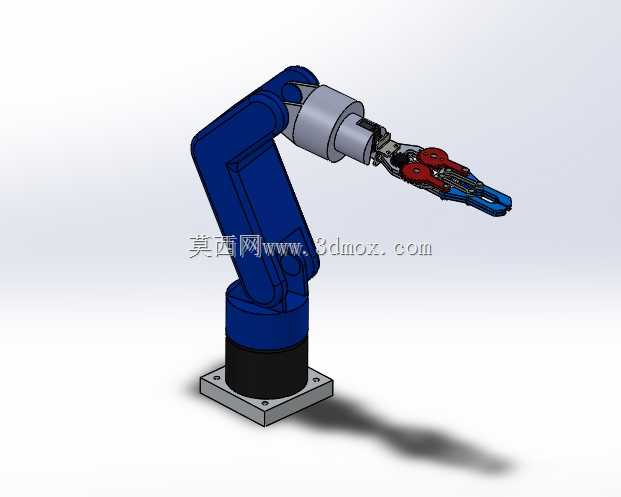

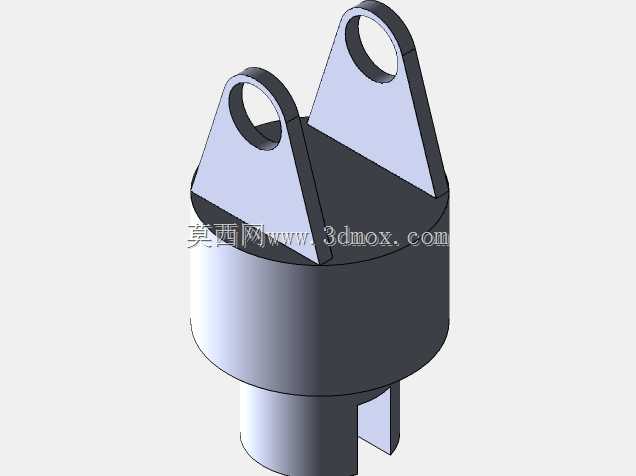

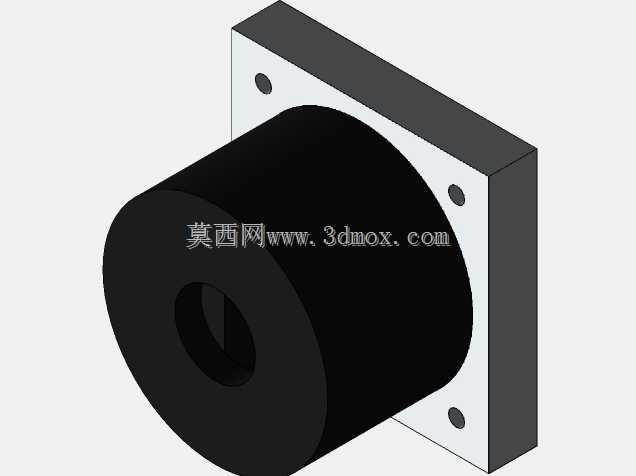

这款多关节夹持式机械臂，主要面向3C电子小件分拣、实验室样本转运、轻型装配工位的上下料场景设计，可适配工作台面的固定安装需求，底座采用方形法兰安装结构，安装孔位按照通用工业轻型机械臂的安装边界预留，可直接固定在铝型材工作台或者钢制设备台面上，不需要额外加工转接板，降低现场安装的适配成本。从结构设计逻辑来看，整体采用串联多关节布局，底座回转关节承担整体水平方向的角度调整，大臂、小臂的摆动关节负责垂直平面内的位置 reach，末端夹持器采用平行夹指的衍生结构，夹指表面做了防滑齿形设计，可夹持规则形状的硬质小件，也能适配带轻微弧度的异形工件，夹持力通过关节处的传动间隙做了限位，避免夹损脆性工件。实际作业过程中，各关节的转动范围做了机械硬限位设计，避免运动过程中出现超程碰撞，比如底座回转角度限制在正负160度范围内，大臂俯仰角度限制在负30度到正110度之间，小臂俯仰角度限制在负60度到正90度之间，末端腕部可实现回转与摆动两个自由度的调整，整体作业覆盖半径可满足0.8米范围内的工位操作需求，不需要额外增加行走轴即可覆盖单工位的上下料、搬运、简单装配作业。在结构细节处理上，臂体采用中空走线设计，所有动力线缆与信号线缆都从臂体内部的空腔穿过，避免运动过程中线缆外露被剐蹭，也减少了线缆随关节运动反复弯折导致的老化问题，关节处的转动配合面预留了密封槽，可加装防尘密封圈，适配普通机加工车间的粉尘环境，不需要额外做整机防护即可稳定运行。末端夹持器的夹指采用快换结构设计，可根据作业需求更换不同形状的夹指，比如针对圆柱形工件更换V型夹指，针对薄片工件更换平口软胶夹指，不需要拆解整个腕部结构，现场更换时间可控制在5分钟以内，适配多品种小批量的柔性生产需求。安装边界方面，底座安装面的平面度要求控制在0.1mm以内，固定螺栓采用M6规格的内六角螺栓，拧紧力矩按照8.8级螺栓的标准力矩施加，保证机械臂高速运动时底座不会出现晃动，整机自重控制在合理范围内，普通承重200kg以上的工作台即可承载，不需要额外做地基加固，适合中小型制造企业的现有产线改造升级，不需要对原有工位布局做大幅调整即可快速部署投入使用。
