竞赛用绳驱浮基抓取作业机器人结构

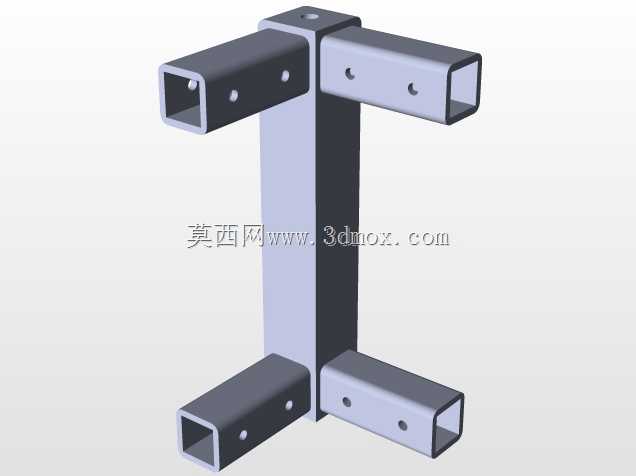

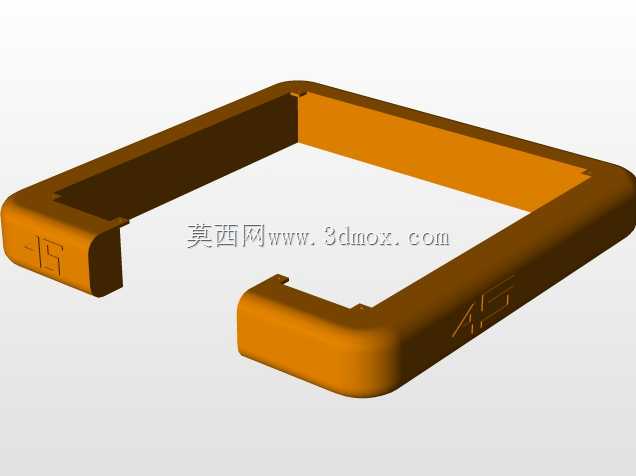

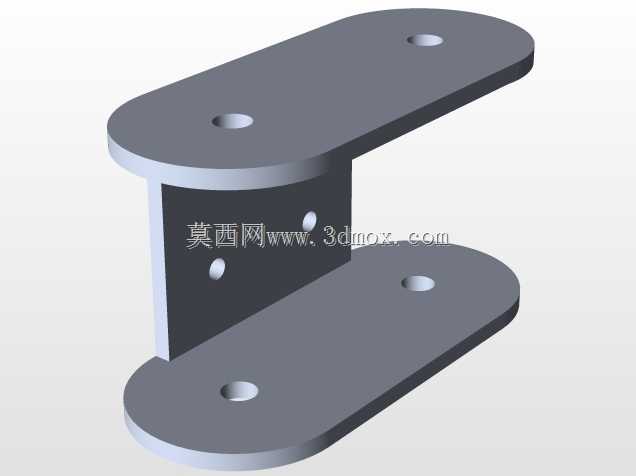

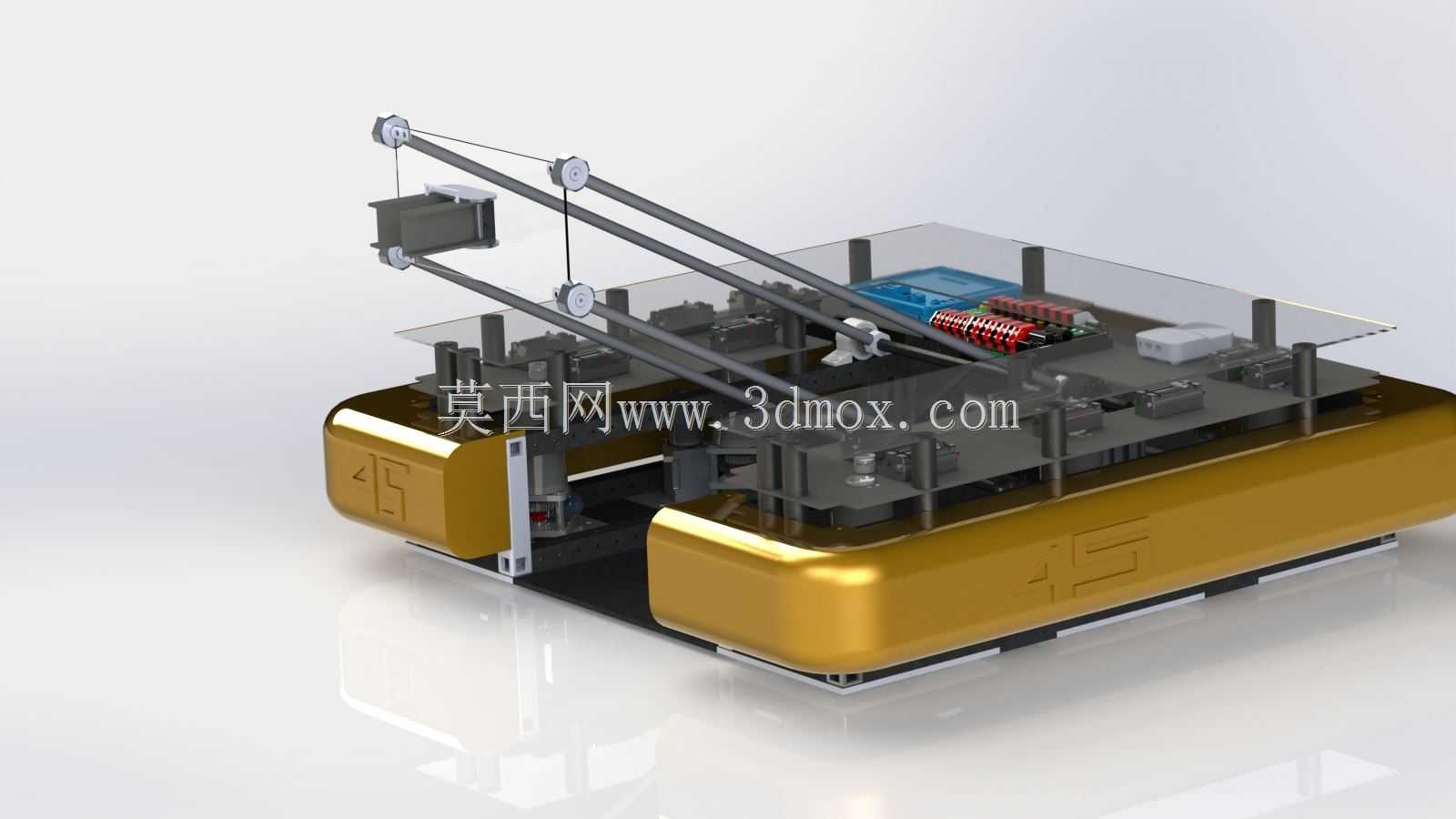

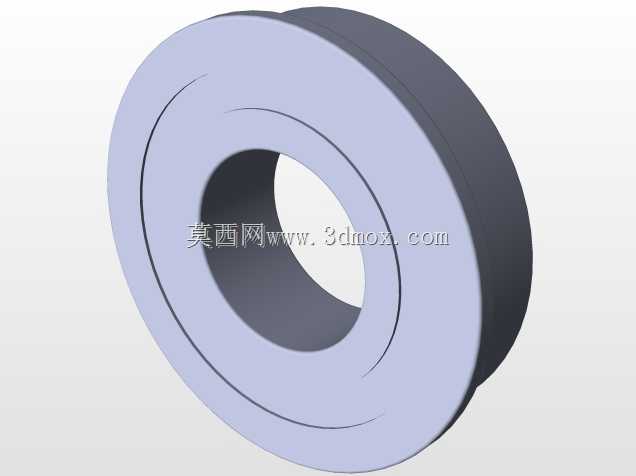

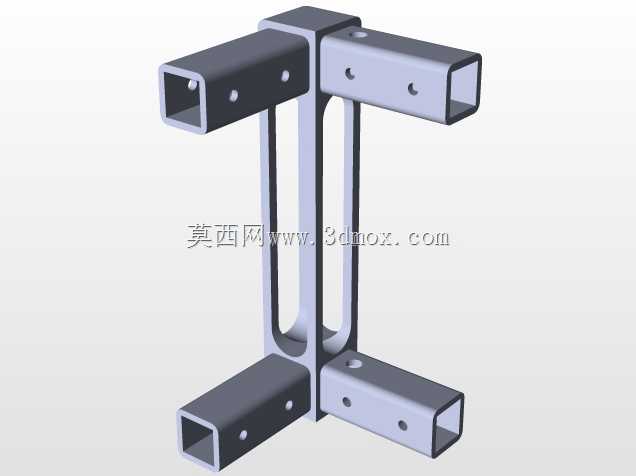

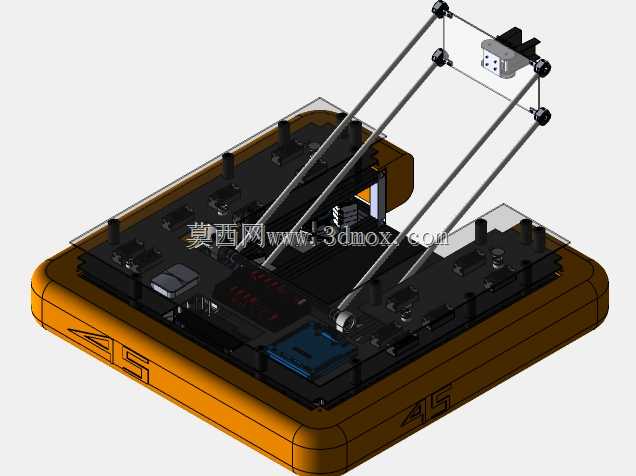

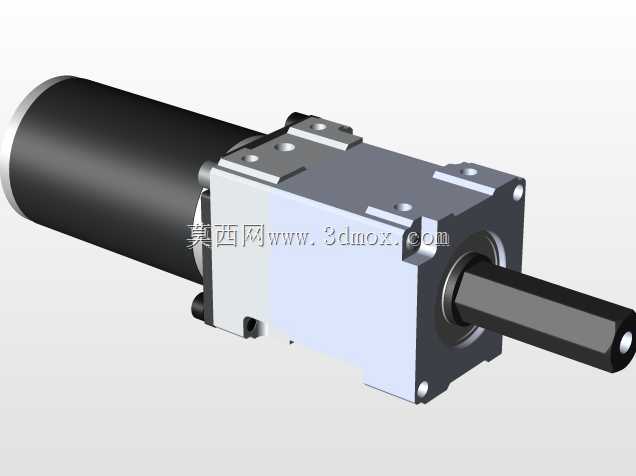

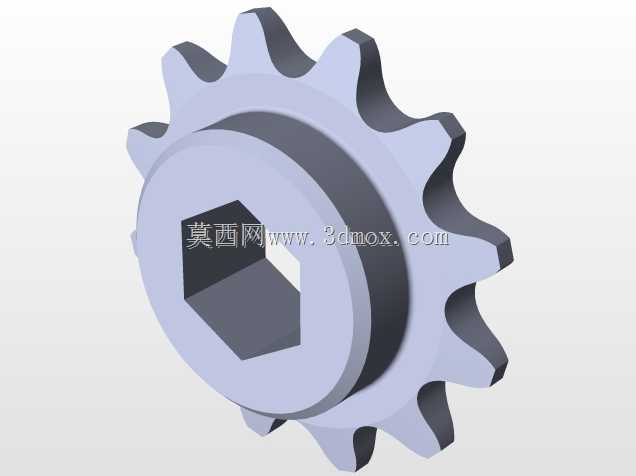

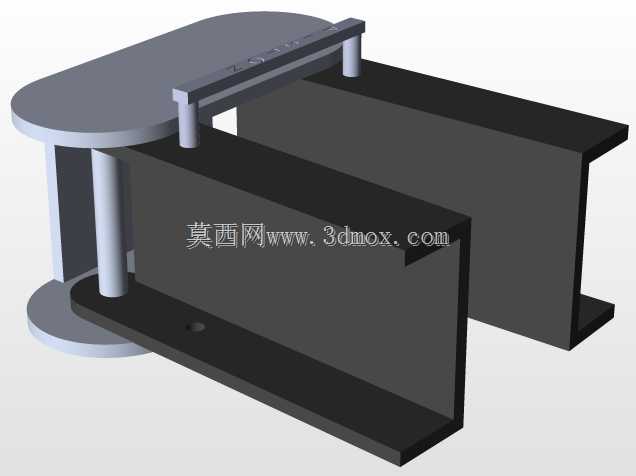

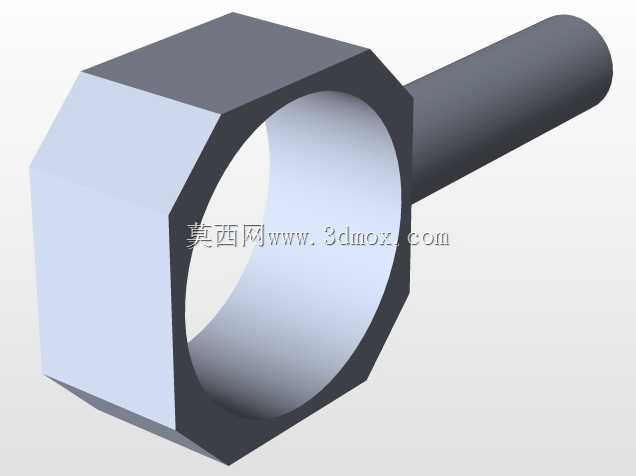

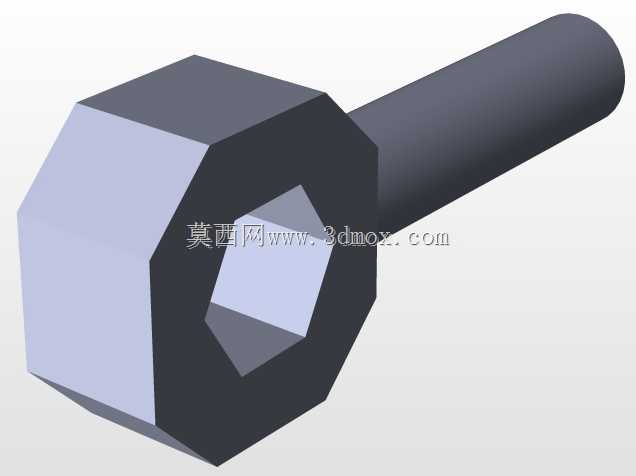

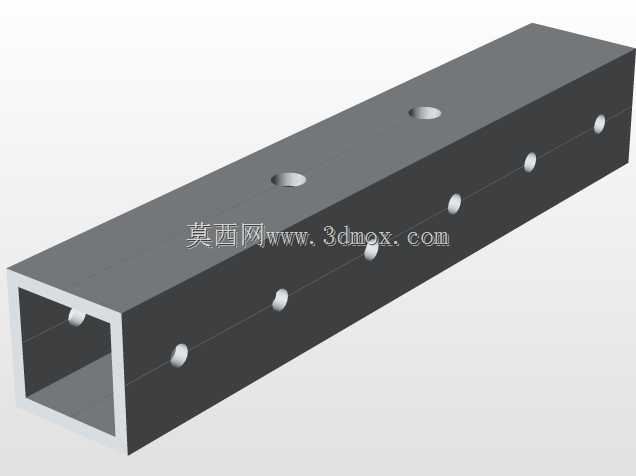

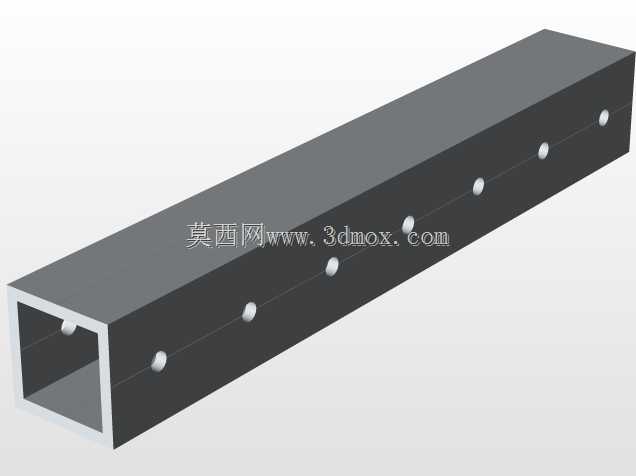

该设备属于浮基作业类机器人结构，核心应用场景集中在水面小型作业、桌面级竞技任务、教学实验验证等领域，可在平整硬质平面或静水面完成定点移动、目标抓取、物料转运类作业任务。整体采用双浮箱式底盘作为承载基体，两侧金色浮箱为核心浮力/支撑部件，浮箱内部预留电控元件安装腔体，可容纳主控板、驱动模块、电源组件等核心电控硬件，浮箱上表面通过立柱搭建上层安装平台，平台采用透明板材作为覆盖件，既可以直观观察内部线路与元件排布，也能降低上层结构自重，减少底盘承载负荷。上部执行机构采用绳驱并联臂结构，区别于传统关节式机械臂的串联传动形式，该结构通过多组牵引绳索配合定滑轮组实现臂架的姿态调整，臂架末端预留执行器安装接口，当前配置的橡胶瓣式占位爪可满足基础的夹取占位需求，后续可根据作业目标更换磁吸、夹爪、吸盘等不同形式的末端执行器。设计过程中优先考虑了轻量化需求，臂架采用薄壁杆件拼接，滑轮组件采用小尺寸标准件，绳索选用低延伸率的柔性牵引绳，可有效降低臂架自身重量对驱动负载的要求，同时绳索传动的形式可将驱动电机集中布置在底盘平台上，进一步降低臂架端的运动惯量，提升末端动作响应速度。底盘部分的浮箱外形做了圆角过渡处理，既可以降低水面移动时的流体阻力，也能避免硬质棱角在碰撞中造成结构损坏，浮箱底部预留了轮系安装接口，在陆地场景使用时可加装麦克纳姆轮或普通驱动轮实现平面全向移动，水面场景下则可加装小型喷水推进器或螺旋桨实现水面航行。安装边界方面，整体底盘的长宽尺寸控制在桌面级设备的常规范围内，上层臂架完全收拢时整体高度不超过底盘长度的二分之一，臂架完全展开后作业半径可覆盖底盘周边环形区域，绳索的走线全部沿臂架杆件与平台立柱排布，无外凸松散线路，可避免运动过程中线路剐蹭外部障碍物。结构设计上充分考虑了拆装维护需求，上层平台与浮箱之间采用快拆立柱连接，臂架与平台之间的铰接座采用标准紧固件固定，滑轮组件可单独拆卸更换，电控元件全部采用模块化排布，单一部件损坏时可快速替换无需拆解整体结构。绳驱机构的张紧结构布置在平台靠近臂架铰接端的位置，可通过调节螺栓调整绳索预紧力，补偿长期使用后的绳索拉伸形变，保证臂架姿态控制精度。末端执行器的安装接口采用通用快换结构，无需额外工具即可完成不同末端作业头的切换，适配不同类型的作业任务需求。
