直角双镜人体成像展示装置结构设计

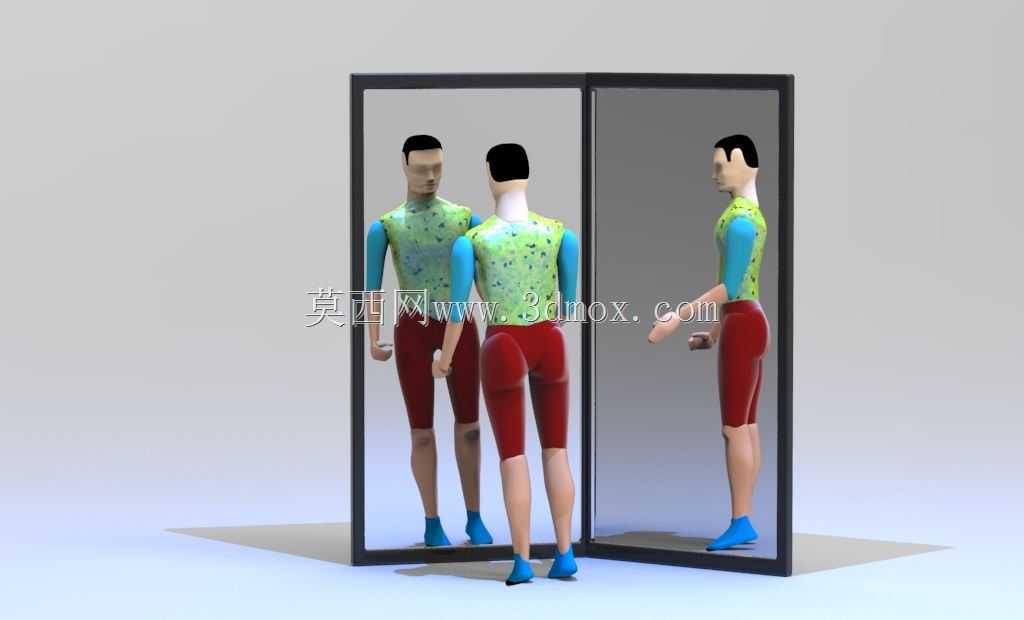

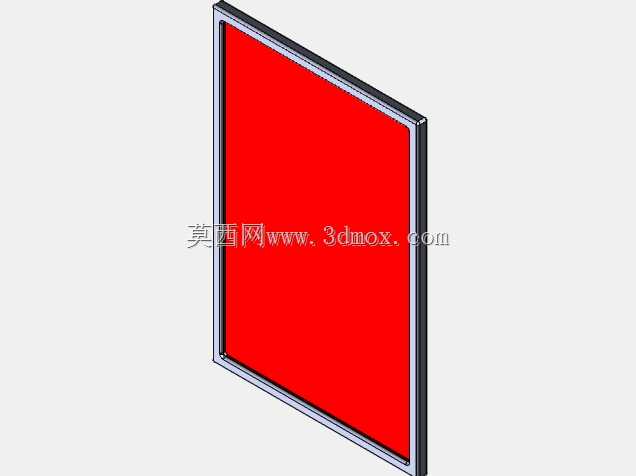

这套双镜组合装置核心采用两块等尺寸矩形平面反射镜呈90度直角拼接固定，镜面边框采用窄边金属型材做包边处理，既保证镜面安装的平面度要求，也避免边缘磕碰造成的玻璃崩边问题，底部设置一体化平整承托底座，将两块镜面的拼接缝完全隐藏在底座安装槽内，安装时需保证两块镜面的垂直度误差控制在0.5度以内，否则会出现成像错位、重影的问题，直接影响最终的三面成像展示效果。从实际应用场景来看，这类装置常被用于科普场馆的光学互动展项、服装门店的试衣辅助配置、形体训练室的姿态校正场景，相比普通单块平面镜，直角拼接的双镜结构可以让观察者直接看到自身的侧面视角成像，无需转动身体就能观察到正面、侧面的完整体态，弥补了单面镜只能呈现单一视角的不足。设计过程中首先要考虑镜面的承重与固定方式，单块镜面的厚度选用5mm浮法玻璃镀反射膜材质，边框型材的槽宽预留1mm的打胶间隙，用中性硅酮密封胶做填充固定，避免刚性接触导致的玻璃受力碎裂；底座采用密度均匀的硬质板材做配重，整体重心控制在两块镜面拼接的直角中心线位置，防止单侧受力出现倾覆风险，安装边界上要预留出至少1.2米的前方观测空间，保证观察者站在装置正前方1米位置时，能完整看到三个角度的自身成像，不会出现画面裁切的问题。人体模型的设置是为了直观验证镜面的成像效果，模型采用标准化的人体比例制作，站立位置正对直角拼接缝，距离镜面约0.8米，通过三个不同角度的反射成像，可以直观验证直角镜面的反射光路是否符合设计预期，调试过程中可以通过微调镜面的垂直度，让三个成像的衔接处自然过渡，不会出现明显的视觉割裂感。在日常使用场景中，这类装置不需要复杂的动力结构，仅靠光学反射原理实现功能，维护成本极低，只需要定期做镜面清洁即可，结构上没有易损的运动部件，长期使用的稳定性较好，针对不同的使用场景，可以调整镜面的整体高度，比如面向儿童科普的场景可以将镜面整体高度降低到1.5米，面向服装试衣的场景可以将高度提升到2米，满足不同身高人群的使用需求，底座的尺寸也可以根据安装场地做适配调整，只要保证两块镜面的直角拼接精度不出现偏差，就能实现稳定的多视角成像效果。
