多色锥形螺旋压缩弹簧结构设计

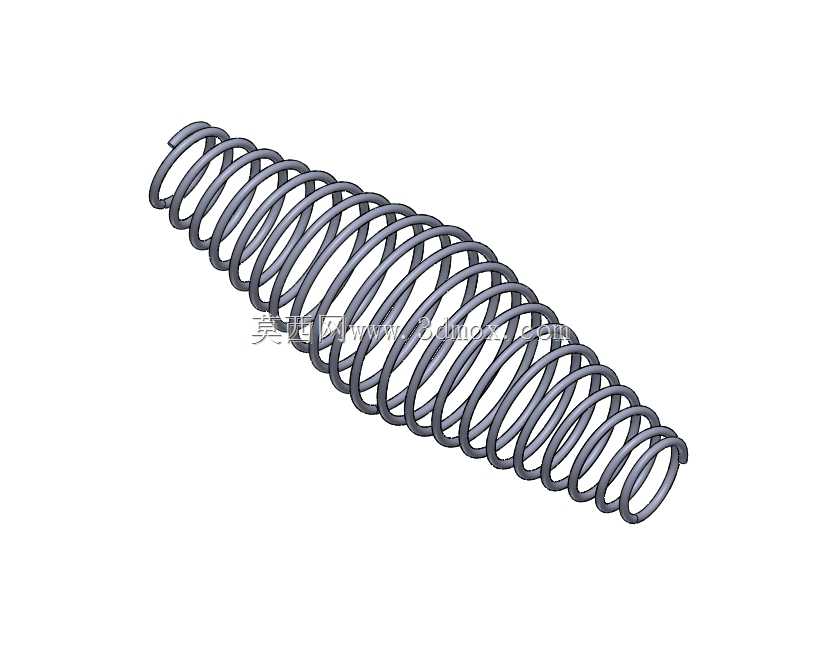

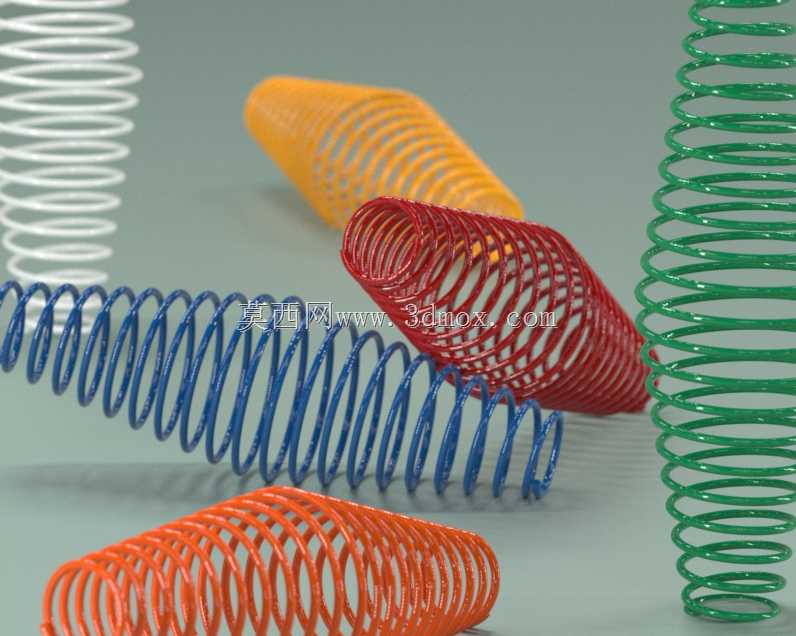

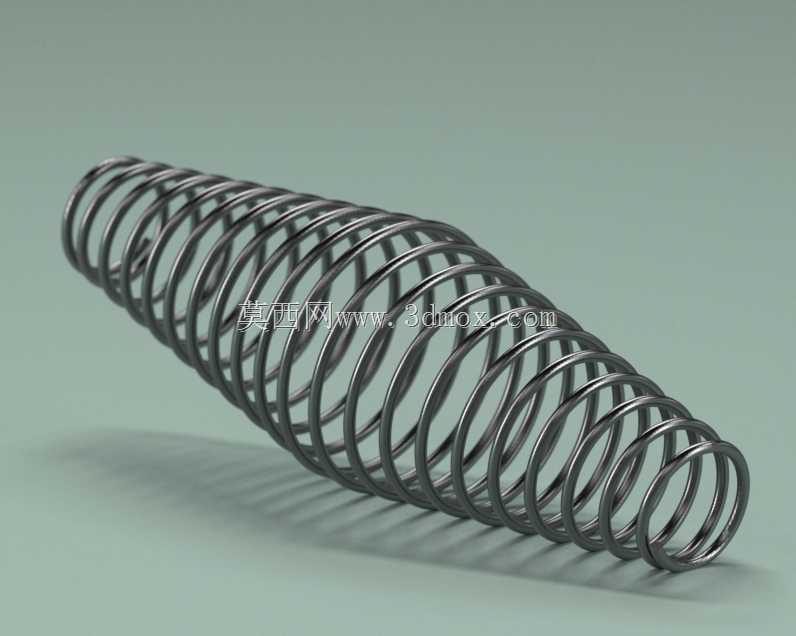

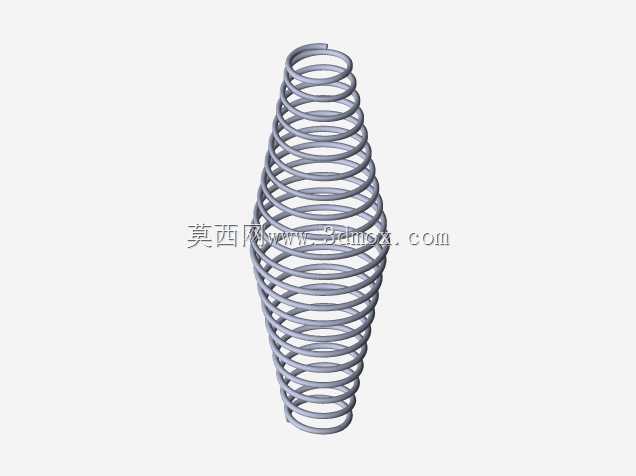

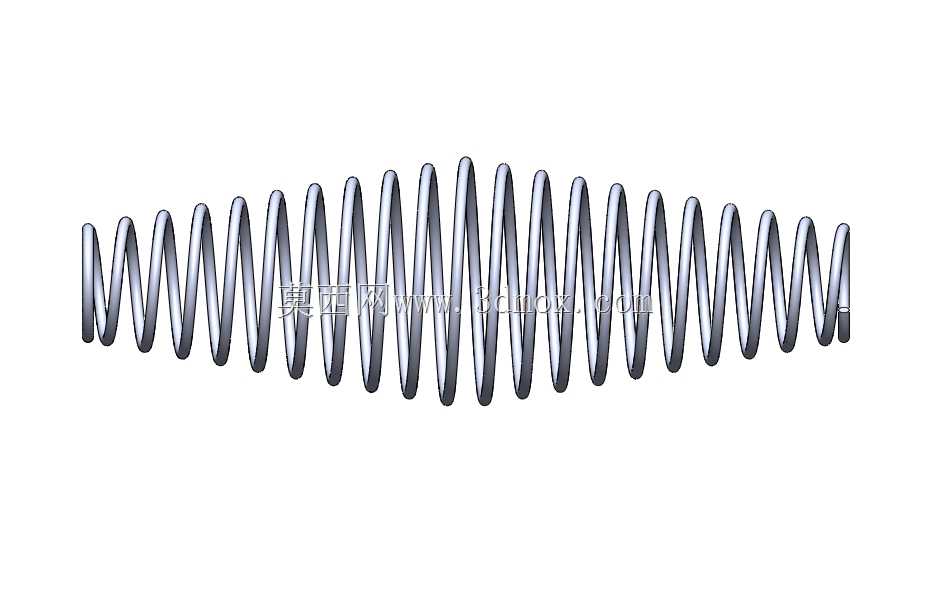

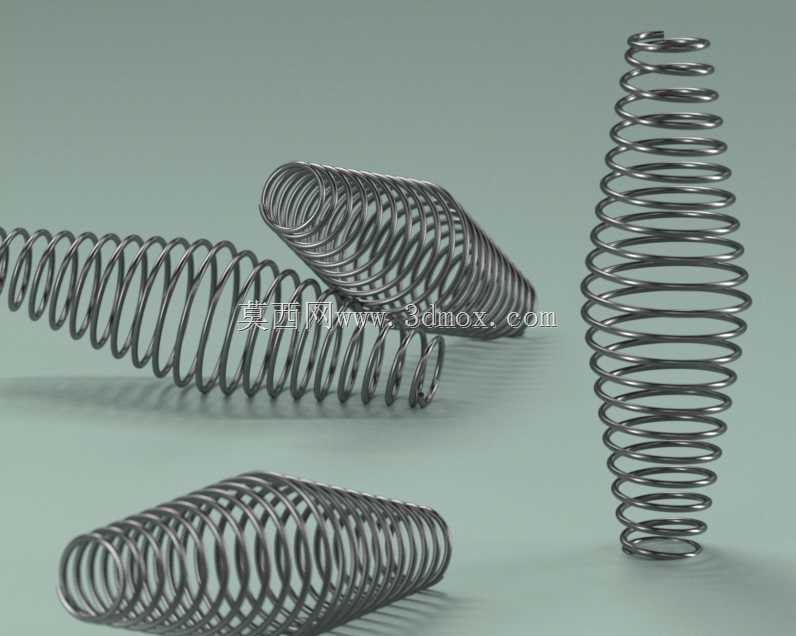

这类锥形螺旋压缩弹簧常被应用在空间受限的缓冲、复位工况中，不同于常规圆柱螺旋弹簧，其锥度结构能让弹簧在受压过程中实现圈与圈的逐步嵌套，大幅压缩 solid 高度，适配安装轴向空间局促的装配场景，常见于小型机电设备的按键复位、精密仪器的缓冲减震、小型离合机构的储能环节。从设计逻辑来看，建模时首先要确定两端的支撑圈参数，两端各设置一圈磨平支撑圈，保证弹簧安装后端面与安装基面的贴合度，避免工作过程中出现偏载侧弯的问题；螺旋线的生成采用变直径扫掠路径，从大端基准直径逐步过渡到小端直径，螺距参数根据工作行程需求设定，要保证在额定压缩行程下，相邻有效圈不会提前发生接触干涉，同时要校核极限压缩状态下的并圈长度，确保并圈长度小于设计要求的最小安装空间边界。不同配色的弹簧对应不同的刚度等级，实际生产中会通过不同的表面喷塑颜色区分载荷区间，方便装配时快速选型，避免错装导致的设备弹力不足或过载断裂问题。建模过程中要重点关注簧丝直径的一致性，扫掠过程中簧丝截面始终垂直于螺旋线路径，避免出现截面扭曲导致的应力集中问题，同时要预留端部的倒角结构，去除锐边毛刺，防止安装过程中划伤操作人员或者损坏配套的安装基座。从安装边界来看，这类弹簧的大端一般适配安装沉孔，小端对接运动推杆，设计时要保证大端外径与沉孔内径保留0.2-0.5mm的间隙，小端内径与推杆外径保留0.1-0.3mm的间隙，既避免工作过程中出现卡滞，又能限制弹簧的径向偏移量，保证弹力始终沿轴向输出。实际工况选型时，要根据工作载荷计算对应的簧丝切应力，确认弹簧的疲劳寿命满足设备的设计使用周期，同时要考虑工作环境的温度、腐蚀因素，对应选择合适的表面处理工艺，比如普通工况采用喷塑处理即可，潮湿腐蚀环境则需要更换不锈钢基材搭配钝化处理。这类锥形弹簧相比圆柱弹簧的另一优势是共振频率更高，在有振动的工作场景下不容易发生共振失效，适合用在存在持续振动的小型运动机构中，能够有效延长弹性元件的更换周期，降低设备的维护频次。
