玻璃壶身阿拉伯水烟烟具结构设计

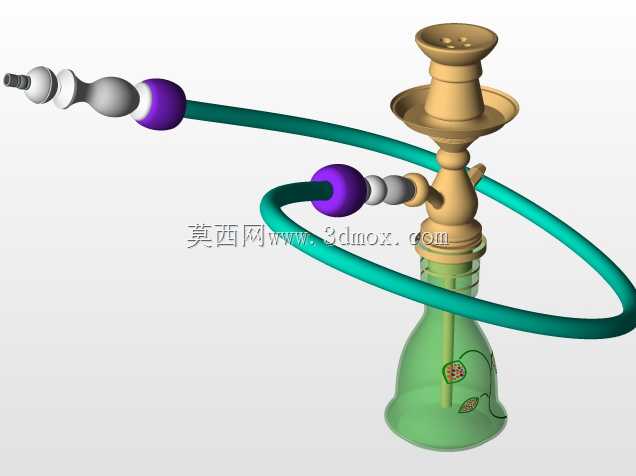

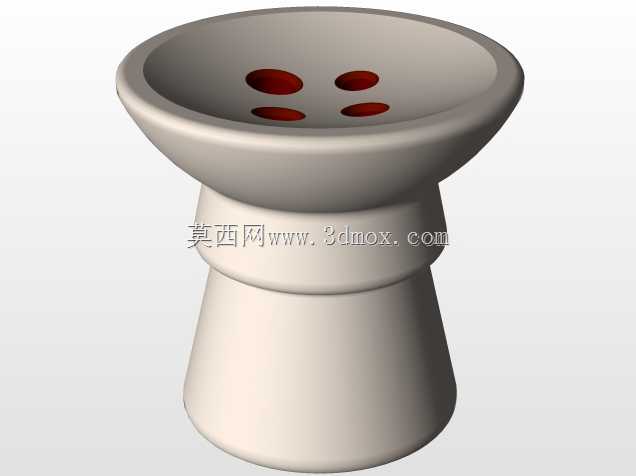

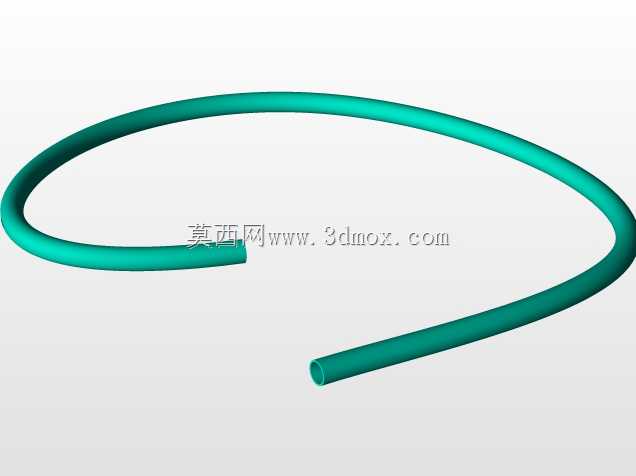

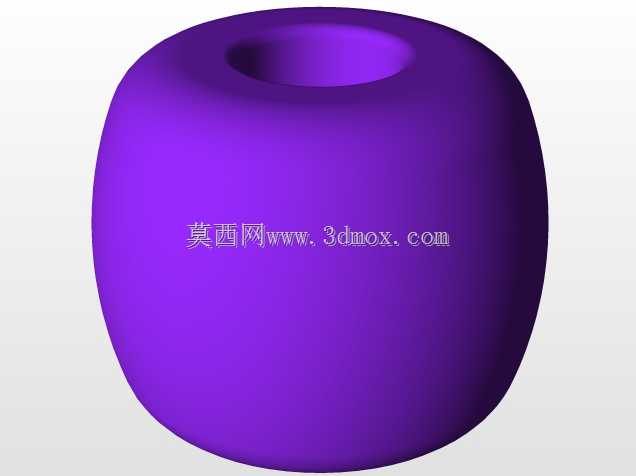

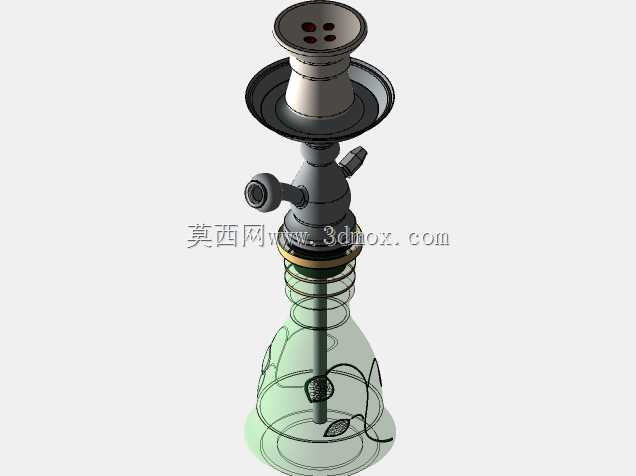

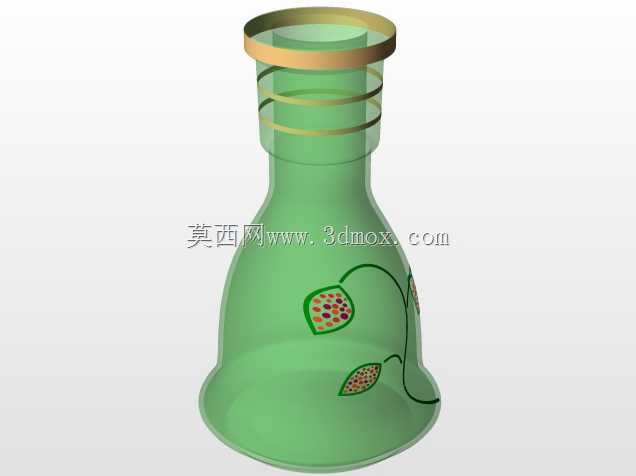

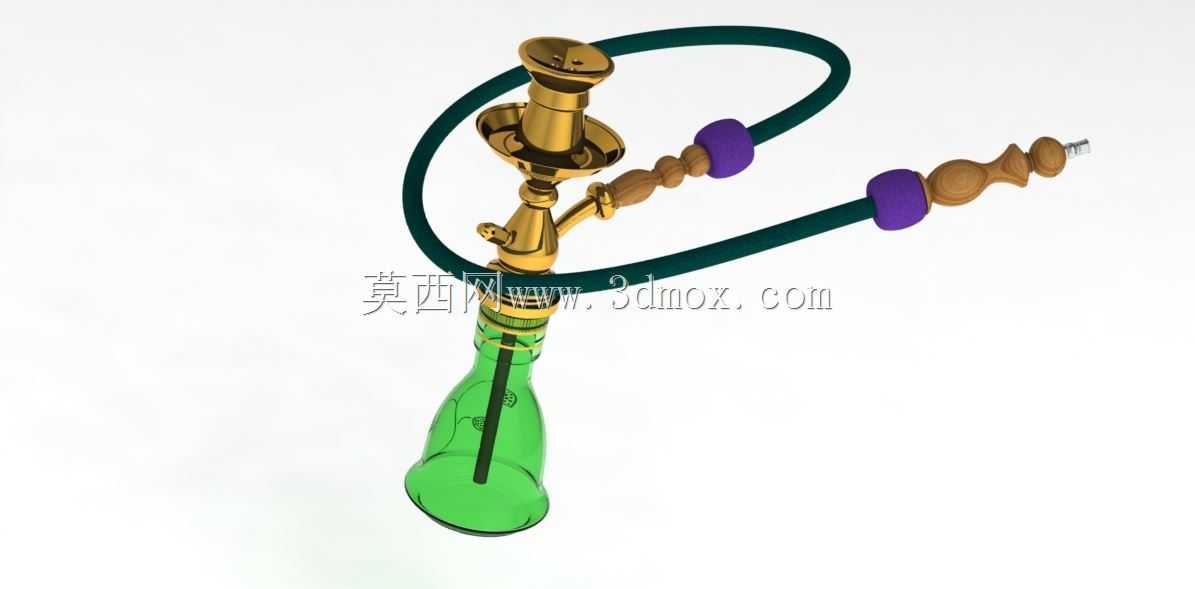

这款水烟烟具的三维结构设计，核心围绕休闲烟具的实际使用逻辑展开，首先从使用场景来看，这类产品主要应用于休闲餐饮场所、家庭休闲场景，作为传统烟具的衍生品类，其结构合理性直接影响使用体验与清洁维护的便捷性。从功能结构拆分来看，下部采用玻璃瓶身作为储水腔，设计时首先要考虑储水容积与烟管插入深度的匹配关系，烟管下端需没入水面下15-20mm，既保证烟气经过水体充分过滤降温，又避免水位过高导致吸水时液体倒吸入吸嘴，瓶身采用收窄瓶口设计，与上部金属烟座采用锥面配合密封，无需额外密封件即可实现可靠的气密性，同时方便拆卸倾倒废水、清洁内壁积垢。上部金属烟座集成了烟锅放置位、烟气分流通道、烟管接口三个核心功能区，烟锅放置位设计为内凹台阶结构，可适配不同尺寸的陶瓷烟锅，台阶处预留1mm的间隙用于放置隔火网，避免炭火直接接触烟料导致燃烧过快。烟管部分采用柔性软管搭配木质握把与金属接头的组合，软管选用耐烟油腐蚀的柔性材质，弯曲半径设计为不小于80mm，避免弯折堵气，木质握把做了分段式的凹凸造型，贴合手持握持的弧度，两个紫色装饰环既起到限位作用，也区分了握持区与装饰区，吸嘴端做了收窄处理，贴合唇部接触的弧度，提升使用舒适度。设计过程中需要重点把控各部件的安装边界：金属烟座的总高度控制在180mm，搭配的玻璃瓶身高度为220mm，整体放置在桌面时的重心落在瓶身中心位置，即使受到轻微触碰也不易倾倒；烟管展开总长度控制在1.2m，满足单人使用时的活动范围需求，同时不会因为过长导致烟气在管内残留过多积垢。结构上所有可拆卸连接部位都采用间隙配合，配合公差控制在0.1-0.2mm，既保证拆装顺畅，又不会因为间隙过大导致漏气，金属部件表面做抛光处理，减少烟油附着，方便日常擦拭清洁。在结构验证阶段，需要重点测试气密性：组装完成后堵住吸嘴，向烟锅位置施加5kPa的气压，保压30秒压降不超过0.2kPa即为合格，避免使用过程中出现漏气导致吸力不足的问题；同时要测试吸水阻力，在标准水位下，吸嘴处的吸气阻力控制在0.3-0.5kPa，兼顾烟气过滤效果与吸气的顺畅度，不会因为阻力过大导致使用费力。
