挠性联轴器传动连接结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402924
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计
  • 挠性联轴器传动连接结构三维设计

  在各类存在振动工况的动力传输场景中,轴系对接的同轴度偏差补偿始终是结构设计阶段需要重点考量的环节,这类挠性联轴器的核心作用,就是在两根存在一定径向、角向或是轴向偏移的传动轴之间,建立稳定的扭矩传递路径,同时吸收传动过程中产生的振动冲击,避免刚性连接带来的轴系额外载荷,延长轴承、轴端密封等配套零部件的使用寿命。从实际应用场景来看,这类结构广泛适配中小功率的动力传输单元,比如轻工输送设备的驱动端连接、小型风机的电机与叶轮轴对接、精密检测设备的传动链路搭建,尤其是在设备运行过程中存在持续微幅振动的工况下,这类挠性结构的补偿优势会比刚性联轴器更为突出,不需要在安装阶段苛求极高的轴系对中精度,能够有效降低现场装配的调试难度,减少后期运维过程中因为基础沉降、零件磨损带来的对中偏差故障。

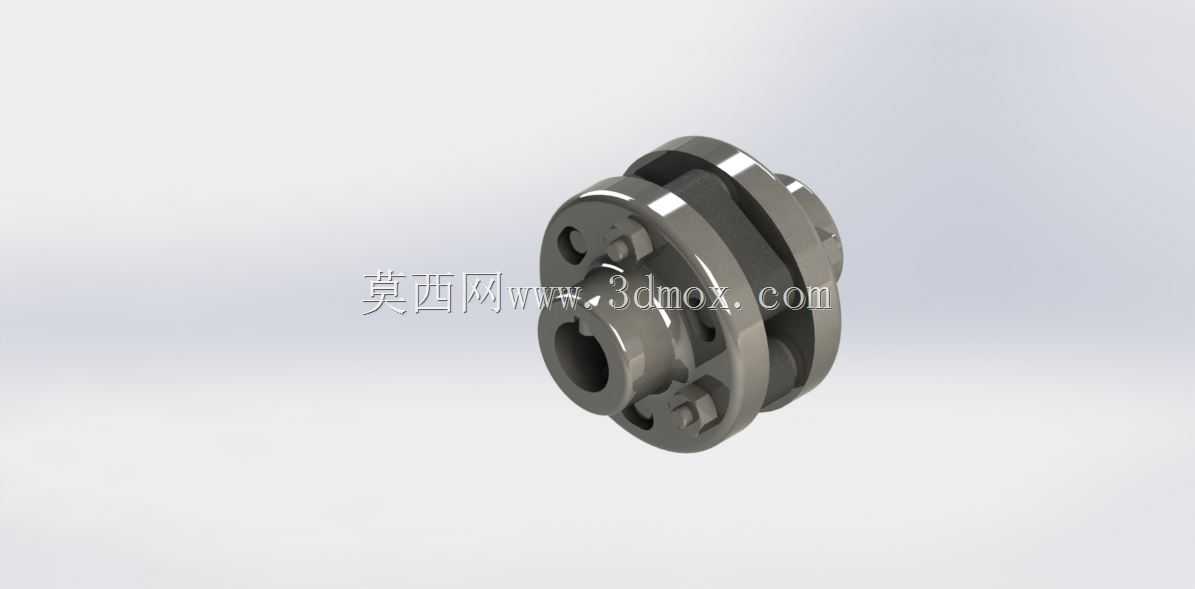

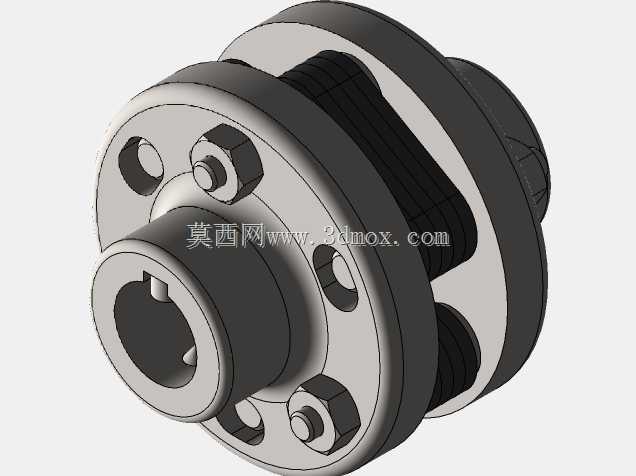

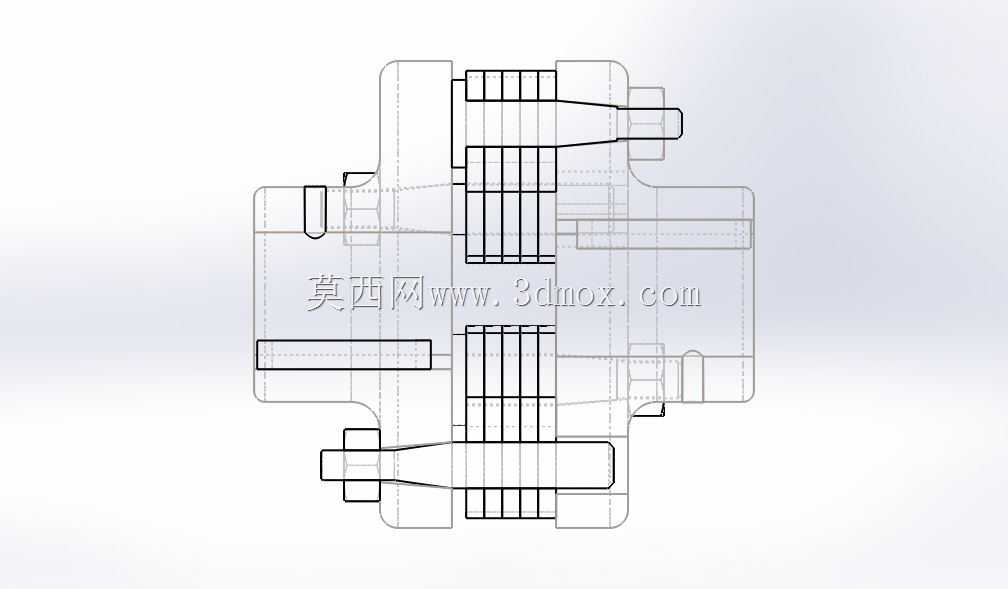

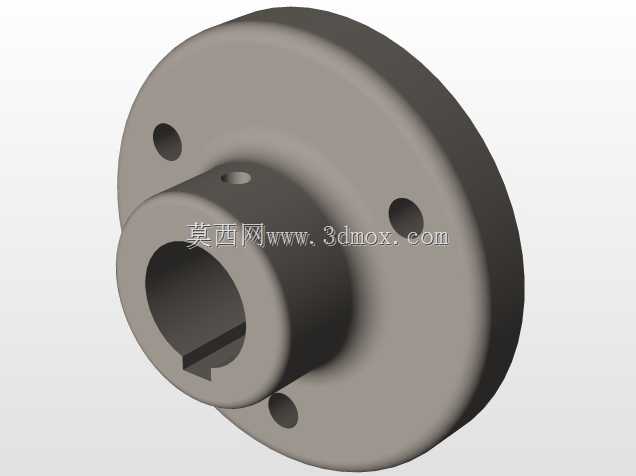

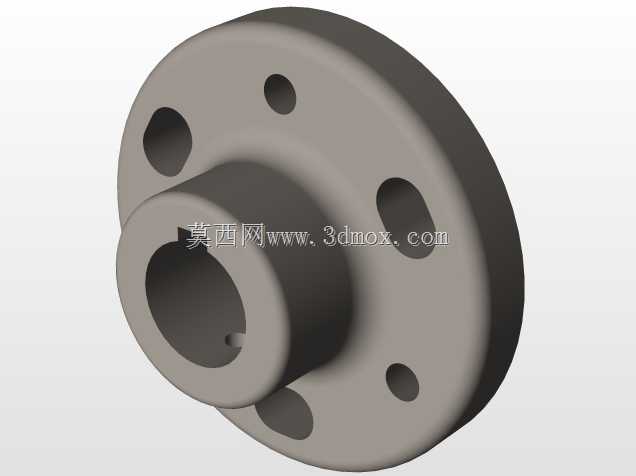

  从结构设计思路来看,这款挠性联轴器采用对称式的分体法兰结构,两端分别设置与轴端配合的内孔,孔侧预留紧定螺钉的安装位,能够实现与不同直径传动轴的快速锁紧固定;中间的挠性连接单元采用金属构件配合的挠性接触设计,不需要额外添加橡胶等非金属弹性元件,就能实现一定范围内的偏移补偿,同时避免了非金属元件老化、温度耐受范围窄的问题,能够在常规工业车间的温度环境下长期稳定工作。整体外形采用短圆柱式的紧凑布局,径向尺寸控制在适配常规中小功率轴系的范围内,轴向安装长度较短,不会给传动链路增加过多的轴向空间占用,安装边界能够适配多数现有设备的轴端预留空间,不需要对原有设备的安装基座做大幅改动就能完成替换安装。

  在功能特性层面,这款联轴器的挠性结构能够在传递额定扭矩的同时,允许两轴之间存在一定范围内的径向错位与角向偏斜,当传动过程中出现瞬时冲击载荷时,连接部位的微幅相对位移能够缓冲冲击能量,避免冲击载荷直接传递到电机或是被驱动设备的内部构件上。连接法兰上的螺栓孔采用均匀分布的设计,螺栓锁紧后能够保证圆周方向的受力均匀,传动过程中不会出现偏载受力的情况,运转过程的动平衡表现更好,适配中低转速的传动场景,不会因为结构不对称带来额外的振动激励。两端的轴孔配合面采用公差适配的设计,既能够保证装配时的顺利推入,又能避免配合间隙过大带来的传动空程,保证扭矩传递的响应速度。

  在实际选型适配过程中,需要结合传动轴的轴径、额定传输扭矩、运行过程中的最大偏移量来确认安装尺寸,这款结构的安装对接面采用平端面设计,装配时只需要将两端轴孔分别推入对应轴端,拧紧紧定螺钉完成轴向固定,再将中间连接部位的紧固件按对角顺序锁紧即可,不需要复杂的专用工装,现场装配的操作门槛较低。日常运维过程中只需要定期检查连接螺栓的锁紧状态,确认挠性接触部位没有异常磨损即可,不需要频繁做润滑维护,整体的运维成本较低。相较于其他类型的挠性联轴器,这种金属接触式的结构没有易损的非金属元件,在有少量油污、粉尘的工业环境下也能稳定工作,不会因为环境介质的侵蚀出现元件失效的问题,适配的工况范围更广。从建模逻辑来看,整个结构的零件拆分遵循加工工艺合理性原则,每个法兰零件都采用常规的车削、钻削工艺就能完成加工,不需要特殊的定制加工设备,零件的加工精度容易保证,量产阶段的制造成本可控,装配环节的零件互换性较好,后期替换单个零件时不需要做额外的配做加工,能够缩短设备故障的维修周期。
