罗技Z906家庭影院音响系统三维结构

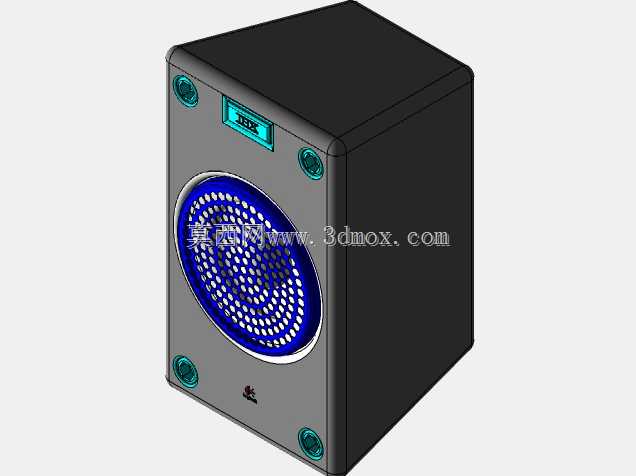

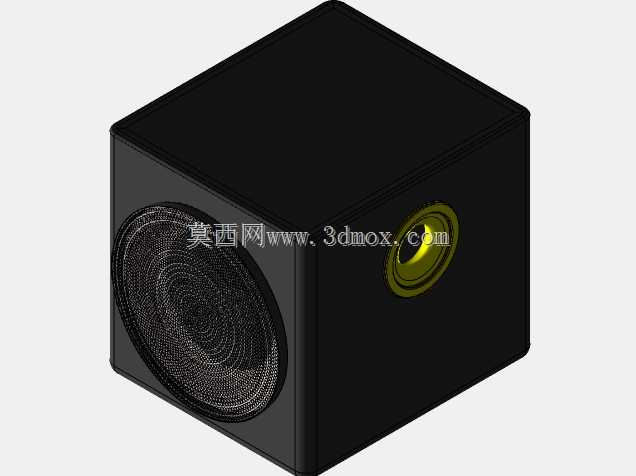

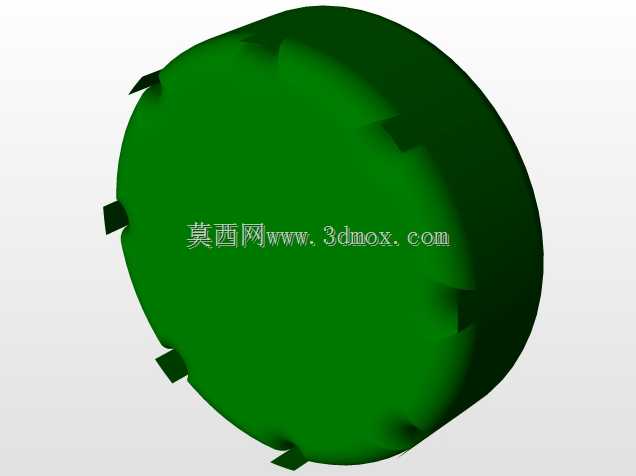

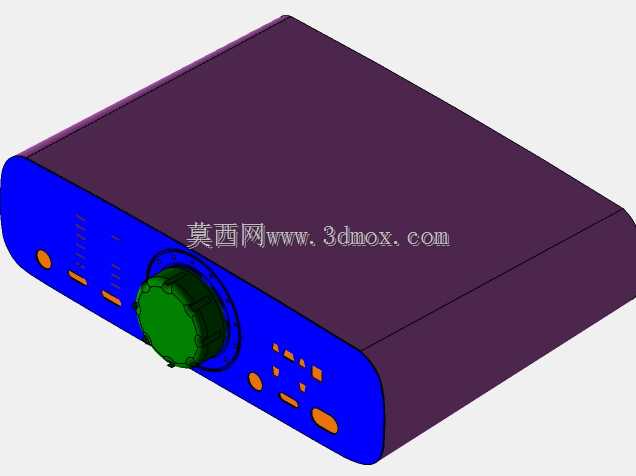

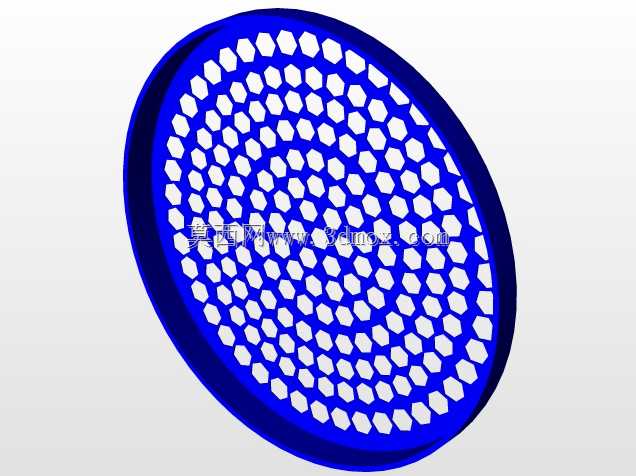

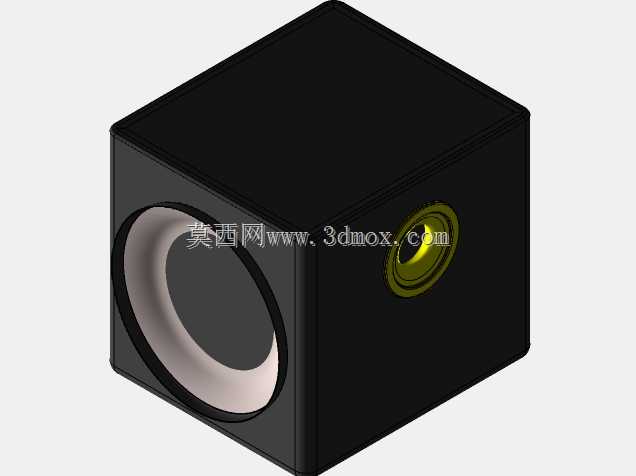

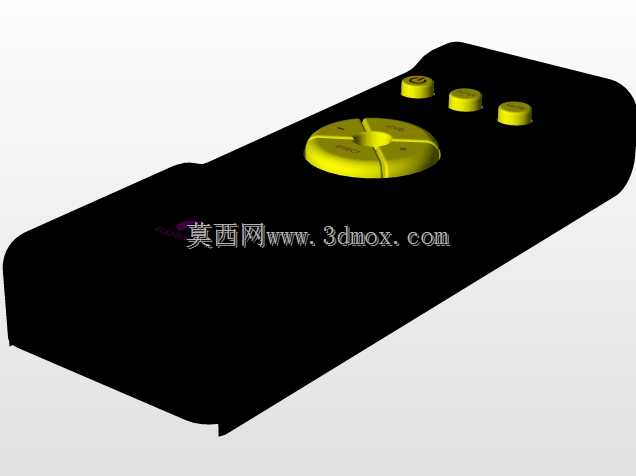

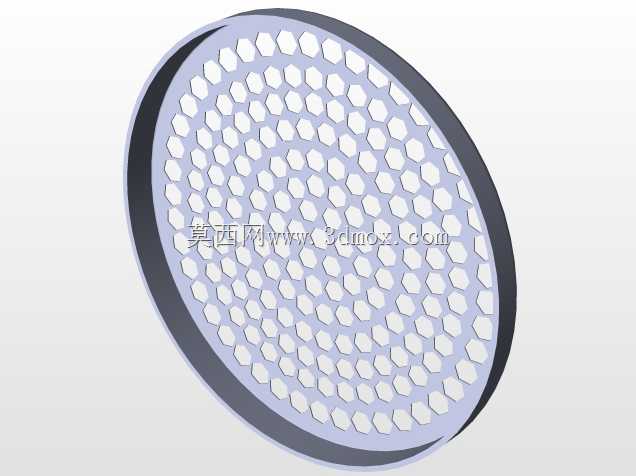

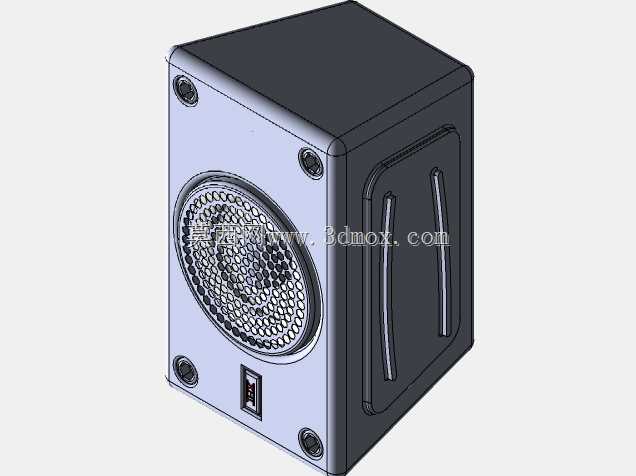

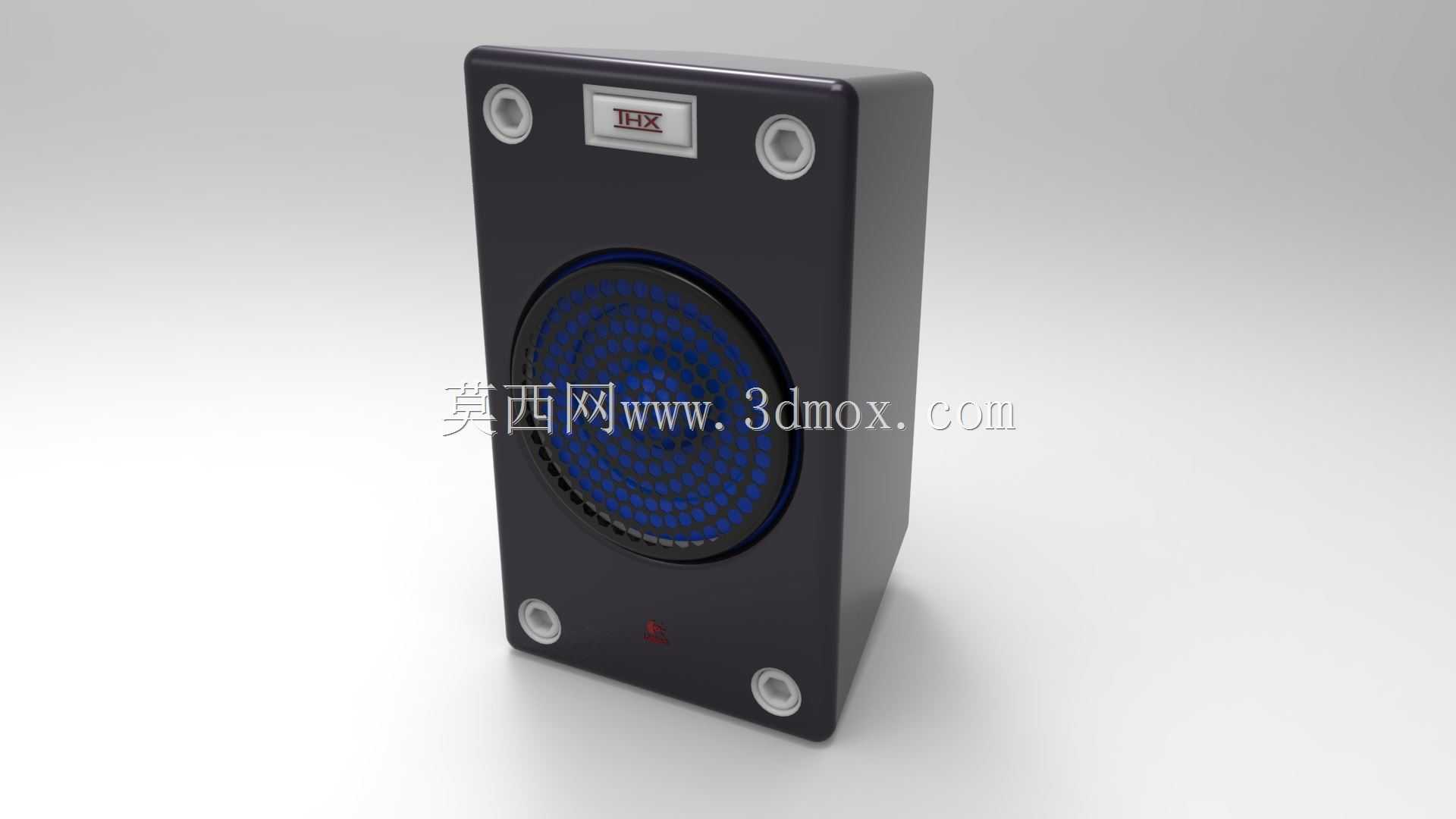

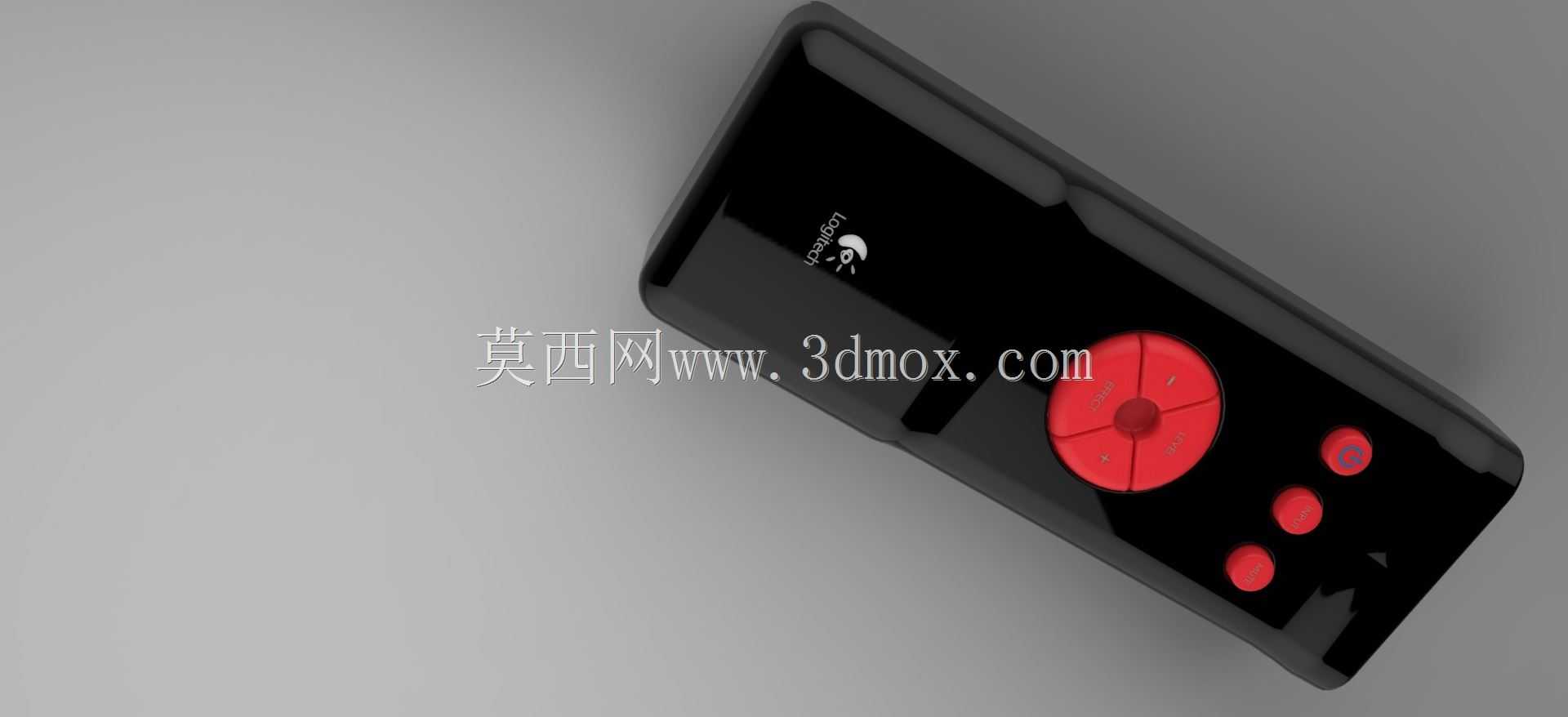

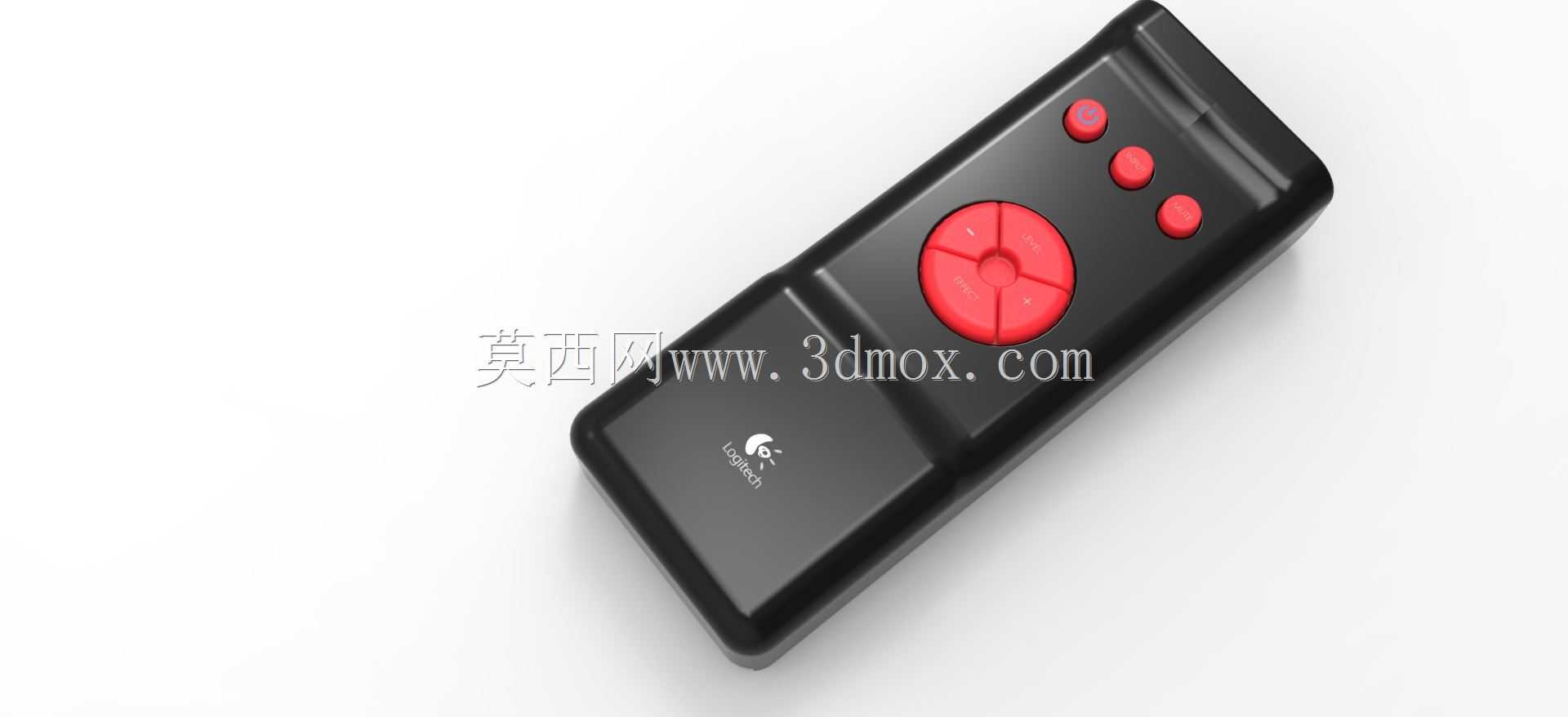

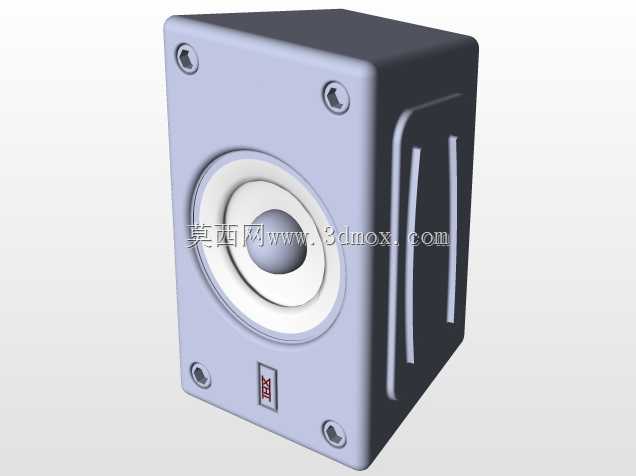

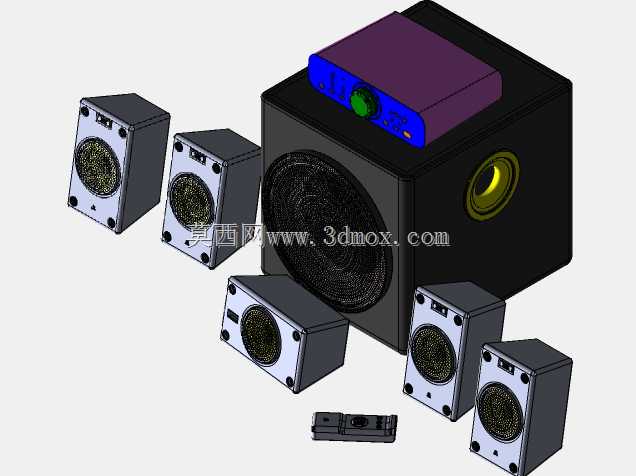

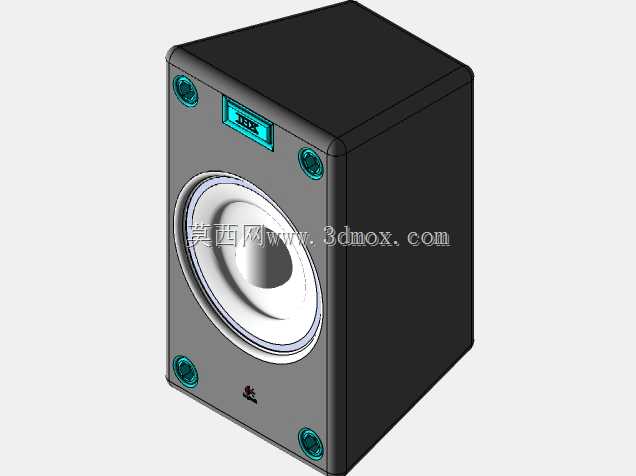

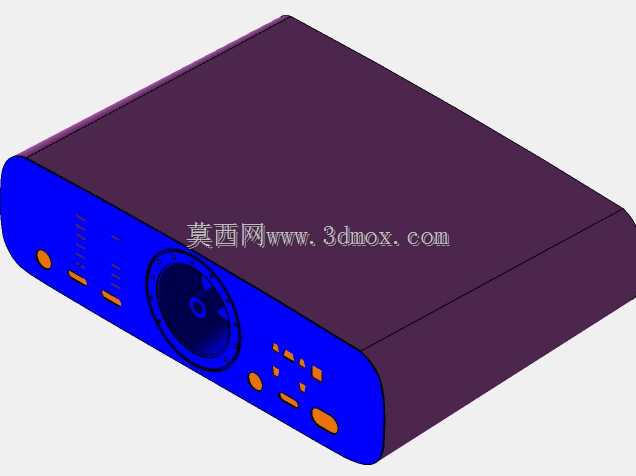

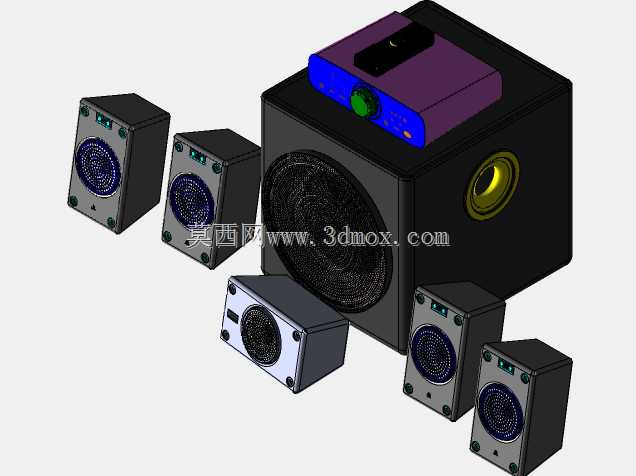

这套多声道音响结构的建模，核心围绕家庭影音空间的实际布设需求展开，区别于常规双声道桌面音响的结构逻辑，整套系统采用1个大尺寸低音单元搭配5个全频卫星单元的布局，匹配独立外置功放模块的组合形式，在结构设计阶段就充分考虑了不同家居场景的安装适配边界。低音箱体采用近立方型的腔体结构，大口径低音单元朝向正面布设，侧面预留倒相孔结构，能够在有限的箱体容积下拓展低频下潜深度，箱体外壳采用高密度板材拼接的结构逻辑，建模时还原了板材拼接的止口结构，避免长期大功率工作下的箱体谐振问题，箱体顶部预留功放模块的定位安装槽，功放模块与低音箱体采用插接式的连接结构，接线端子隐藏在槽位内部，既保证外观整体性，也避免外接线路杂乱影响布设。五个卫星音箱采用统一的小体积长方体结构，单箱体尺寸控制在常规桌面书架音箱的三分之一左右，既可以直接放置在桌面、电视柜平面，也可以通过背部的挂装孔固定在墙面，适配壁挂式家庭影院的布设需求，每个卫星箱内部预留全频单元的安装位，单元固定采用四颗螺丝周向锁紧的结构，前面板覆盖网罩结构，网罩采用卡扣式固定，无需额外螺丝固定，方便后期单元维护与清理。外置功放模块集成了信号解码、音量调节、输入切换的全部功能，模块外壳采用上下壳扣合的结构，正面布设调节旋钮与信号指示灯，背部预留多组音频输入接口与卫星箱、低音炮的接线端子，建模时还原了旋钮的档位结构与接口的安装避让空间，保证内部电路板的布设空间充足。在实际应用场景中，这套结构既可以适配客厅家庭影院的环绕声布设，五个卫星箱分别对应前置左右、中置、后置环绕的点位，低音炮放置在地面角落位置利用墙面反射增强低频表现，也可以拆分作为桌面多声道音响使用，小体积卫星箱不会占用过多桌面空间，低音炮可以放置在桌下位置，不影响桌面的正常使用。结构设计过程中充分考虑了不同安装场景的尺寸边界，卫星箱的边缘做了小倒角处理，避免安装过程中磕碰划伤，功放模块的底部预留防滑脚垫的安装槽，放置在光滑桌面时不会出现滑动移位，所有接线端口的位置都做了内凹处理，插头插入后不会突出箱体背部，贴墙放置时不会挤压线路造成接触不良。
