木工斜孔定位DIY袖珍钻孔夹具

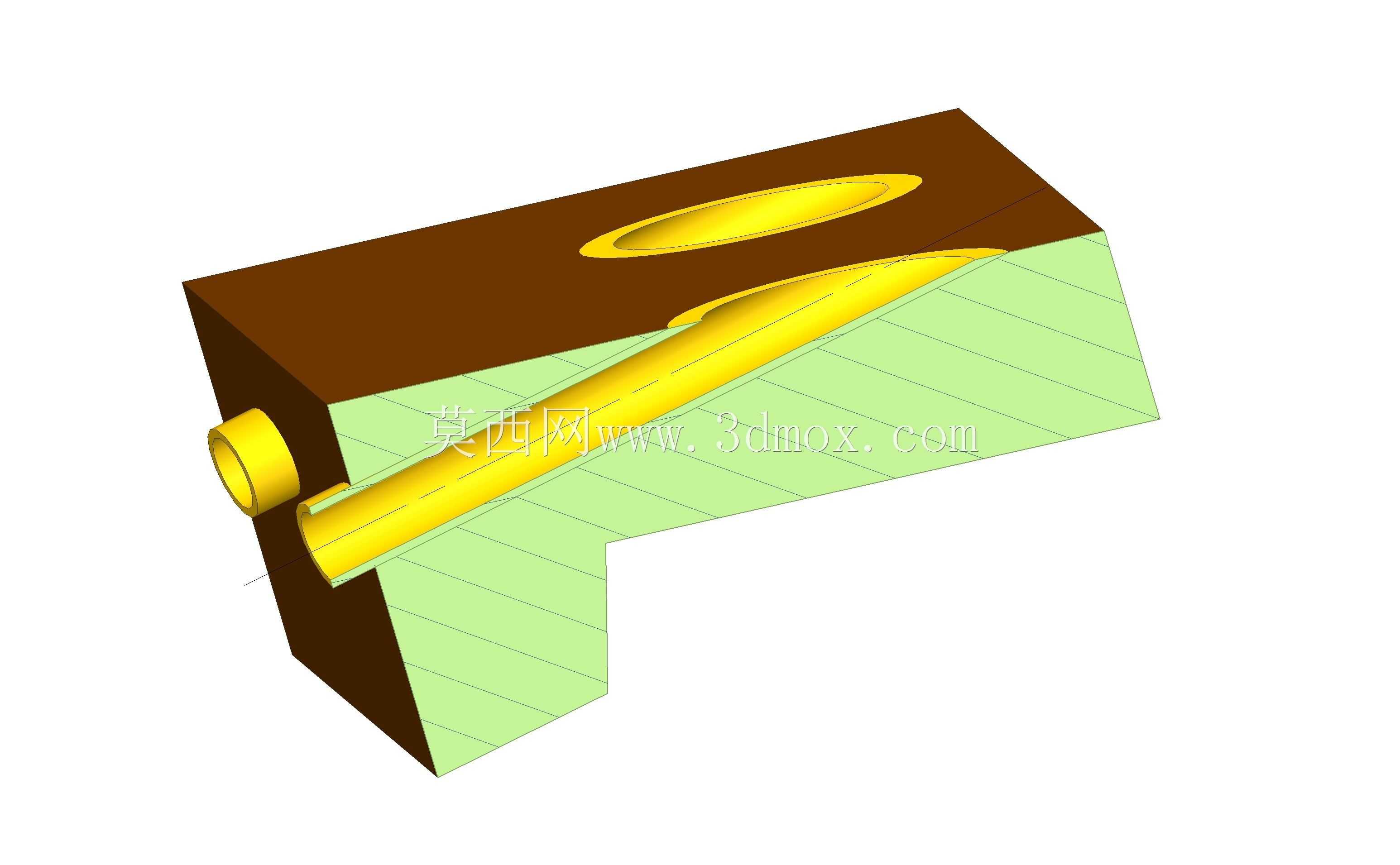

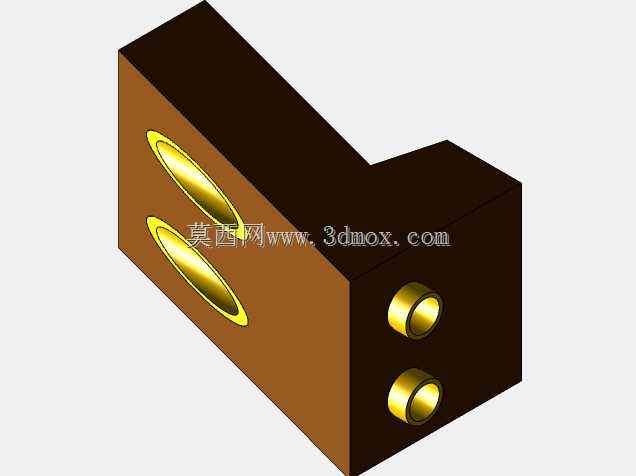

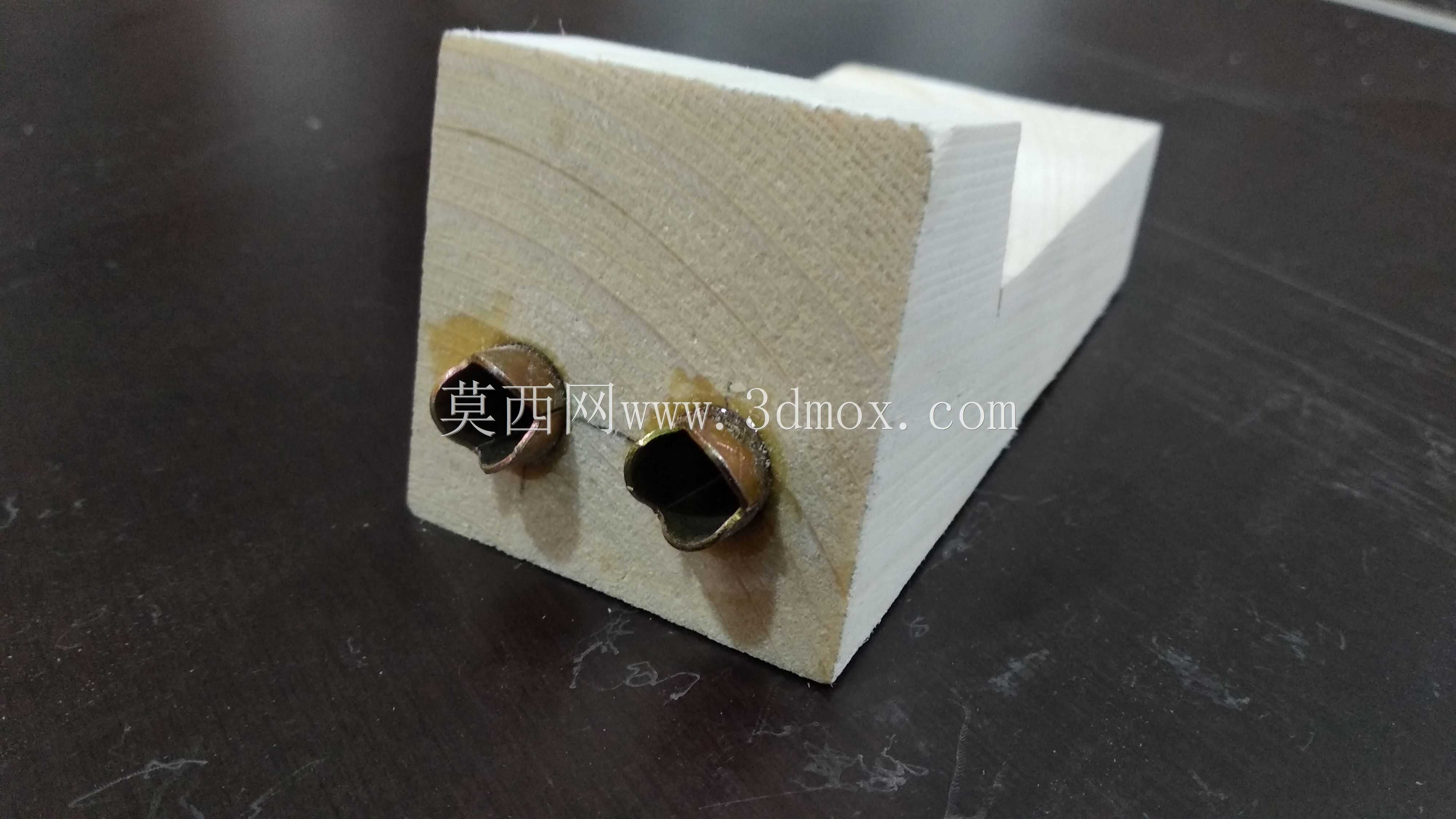

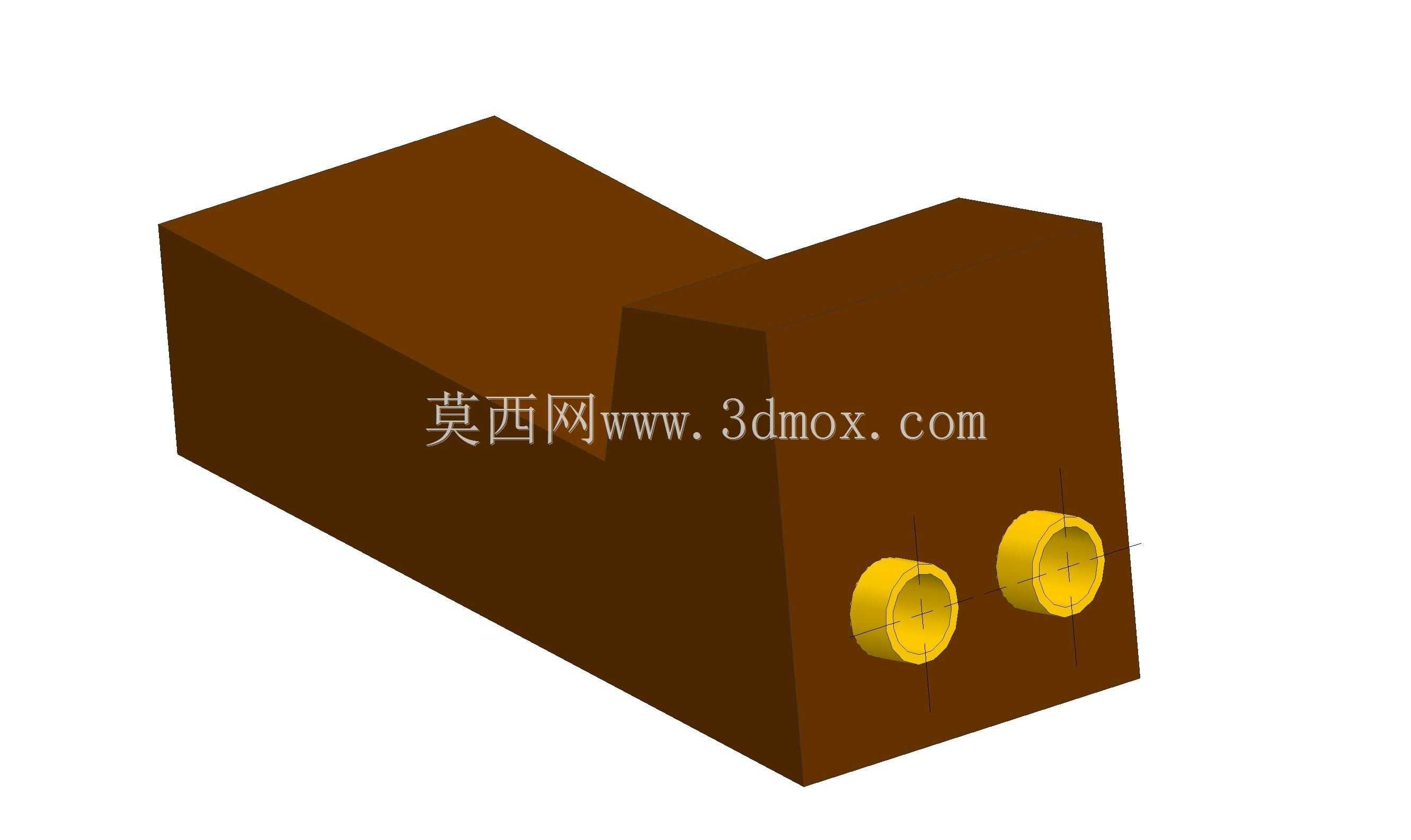

这款袖珍钻孔夹具是面向木工拼接作业开发的小型定位工装，核心应用场景覆盖家装木作现场施工、小型木工坊板式家具拼接、DIY木工爱好者的日常斜孔连接作业，解决传统斜孔钻孔时钻头偏移、孔位角度偏差导致的拼接错位、连接强度不足的问题。从功能特性来看，夹具主体采用高密度实木块铣削成型，块体上开设两个带铜质导向衬套的斜向导向孔，导向衬套的内径与常用木工斜孔钻头外径匹配，可在钻孔过程中限制钻头的径向摆动，保证钻出的斜孔角度统一、孔壁光滑，无需额外划线定位即可快速完成斜孔加工，大幅降低斜孔连接的操作门槛。设计思路上摒弃了传统金属斜孔定位器的厚重结构，采用L型定位基准面设计，块体的直角边可紧密贴合待加工板材的侧边与板面，无需额外夹持即可快速对齐钻孔位置，两个导向孔的间距经过反复验证，适配常规12-18mm厚度的实木颗粒板、多层实木板、松木板等常用家装板材，钻孔后配合专用斜孔螺丝即可实现板材的隐形拼接，拼接处无外露螺丝头，外观整洁度更高。外形尺寸方面，夹具整体为紧凑型方块结构，单手握持即可完成操作，整体长度不超过100mm，宽度不超过60mm，可放入常规工具腰包随身携带，适配狭小空间内的钻孔作业，比如现场安装柜体时的边角位置拼接，大型定位工装无法伸入的区域，这款袖珍夹具可轻松完成定位作业。安装边界上，夹具无需额外固定在工作台面上，作业时仅需将L型基准面抵紧待加工板材的边缘，手部施加轻微下压力即可保证钻孔过程中夹具不发生位移，导向衬套采用过盈配合嵌入木质主体，长期使用磨损后可单独更换衬套，无需整体更换夹具，维护成本极低。实际作业中，这款夹具可适配普通手持电钻使用，无需搭配专用台钻，对作业设备的要求极低，无论是专业木工还是业余爱好者都能快速上手，钻出的斜孔角度统一，螺丝拧入后可实现板材间的紧密贴合，拼接后的板材接缝严密，不会出现高低差问题，相比传统的明钉连接、直角件连接，斜孔连接的结构强度更高，外观更美观，尤其适合衣柜、橱柜、置物架等板式家具的组装作业。
