MP5用HK拨杆磁力衬套定位夹具结构

在消费电子精密装配产线中，小型零部件的精准定位一直是影响装配良率的核心环节，这款针对MP5类便携数码产品设计的HK拨杆磁力衬套定位夹具，正是为解决mag释放孔相关桨叶与磁力衬套装配时的对位偏差问题开发的专用工装。从实际产线应用来看，这类夹具主要布置在产品总装工段的衬套压装工位，替代传统的手工对位与简易靠模定位，能够将衬套与桨叶的同轴度偏差控制在0.02mm以内，避免因错位导致的释放孔卡滞、拨杆操作力不均等售后故障。

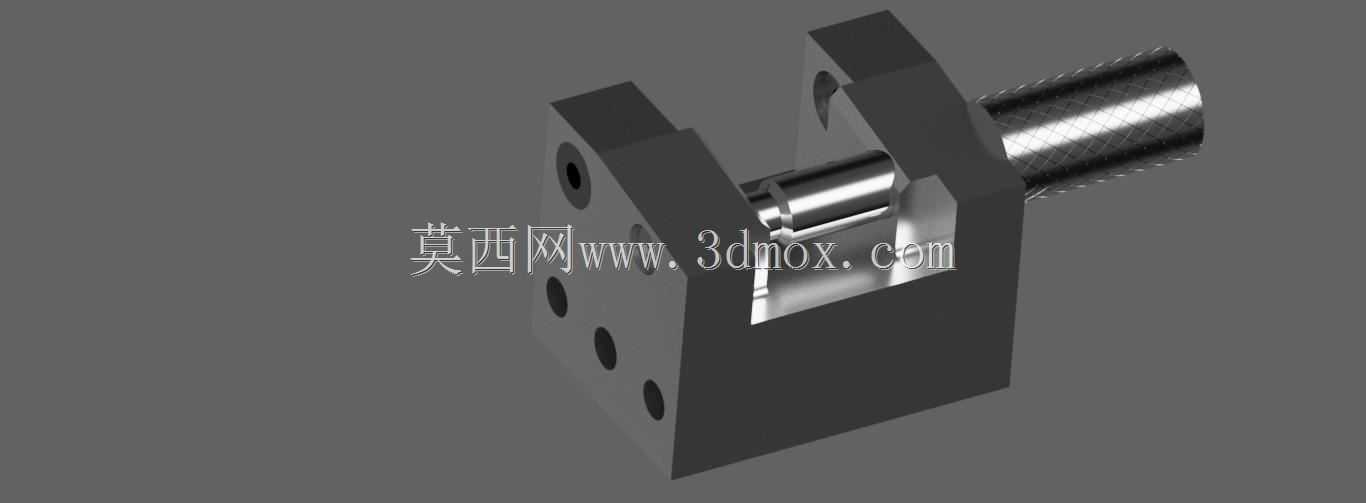

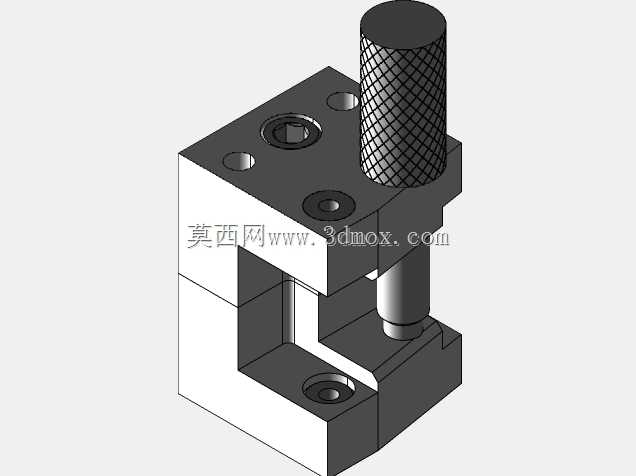

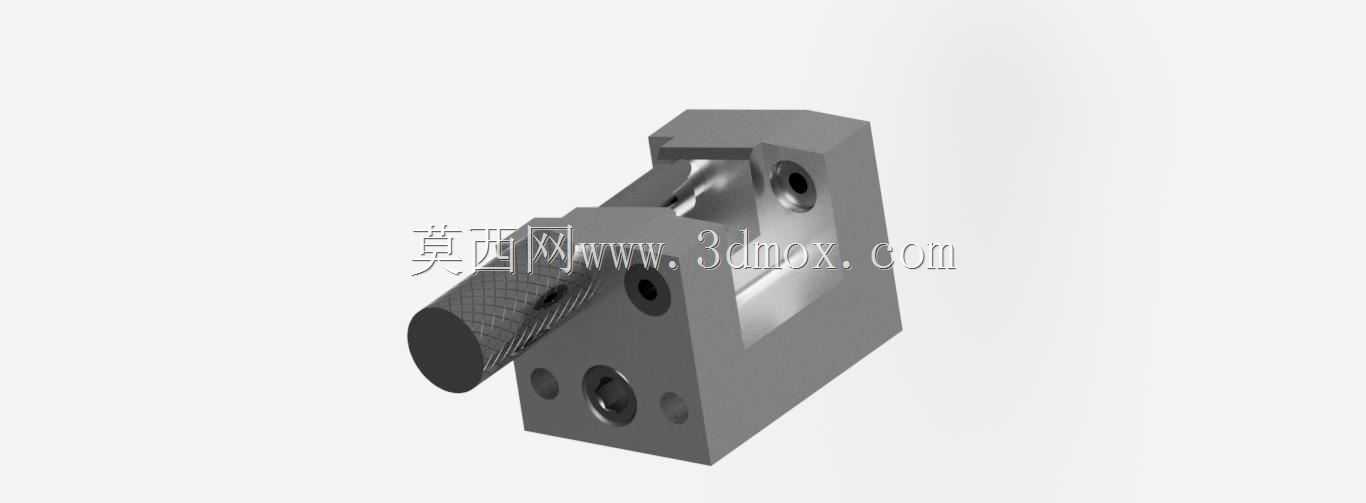

从结构设计逻辑来看，夹具主体采用方块式集成布局，没有多余的外置延伸结构，整体安装边界控制在极小的尺寸范围内，可直接固定在标准台架的T型槽工作面上，不需要额外定制转接安装板，适配多数小型压装设备的工作台装夹要求。主体上的定位槽完全匹配磁力衬套的外轮廓形面，采用一面两销的经典定位逻辑，衬套放入后即可完成径向与轴向的全自由度约束，不需要额外的预紧动作；拨杆插入的导向孔与衬套内孔保持严格同轴，孔壁做了抛光处理，既能够引导拨杆顺畅插入衬套内部，也能避免拨杆表面的滚花纹路被刮伤，影响后续操作的手感。

考虑到磁力衬套本身带有磁吸力，夹具在定位槽周边做了非导磁材料的镶件处理，避免衬套放入时因磁吸偏移吸附在夹具侧壁，同时也能防止长期使用后金属碎屑被磁吸堆积在定位面内，造成定位精度下降。夹具侧面设置的多个安装孔，既可以用来固定导向镶件，也可作为气吹清理的接口，在每次装配循环后接入低压压缩空气，就能将槽内残留的微小碎屑吹出，减少日常维护的工作量。拨杆插入端的避让槽做了圆弧过渡处理，当拨杆插入到位后，桨叶的突出结构不会与夹具本体发生硬接触，避免零件表面被压出压痕，影响产品外观质量。

在实际使用过程中，操作人员只需要将磁力衬套按照方向放入定位槽，再将桨叶对准衬套端部的配合面，插入拨杆即可完成两者的定位装配，整个过程不需要反复调整对位，单工位的装配效率相比传统靠模提升近40%，同时也降低了对操作人员的技能要求，新员工经过简单培训即可上岗操作，不会出现因人员操作差异导致的装配质量波动。夹具的整体结构没有易损的活动部件，长期使用后只需要定期检查定位面的磨损情况，更换磨损的镶件即可恢复精度，维护成本极低，非常适合消费电子类产品短周期、大批量的生产特性。
