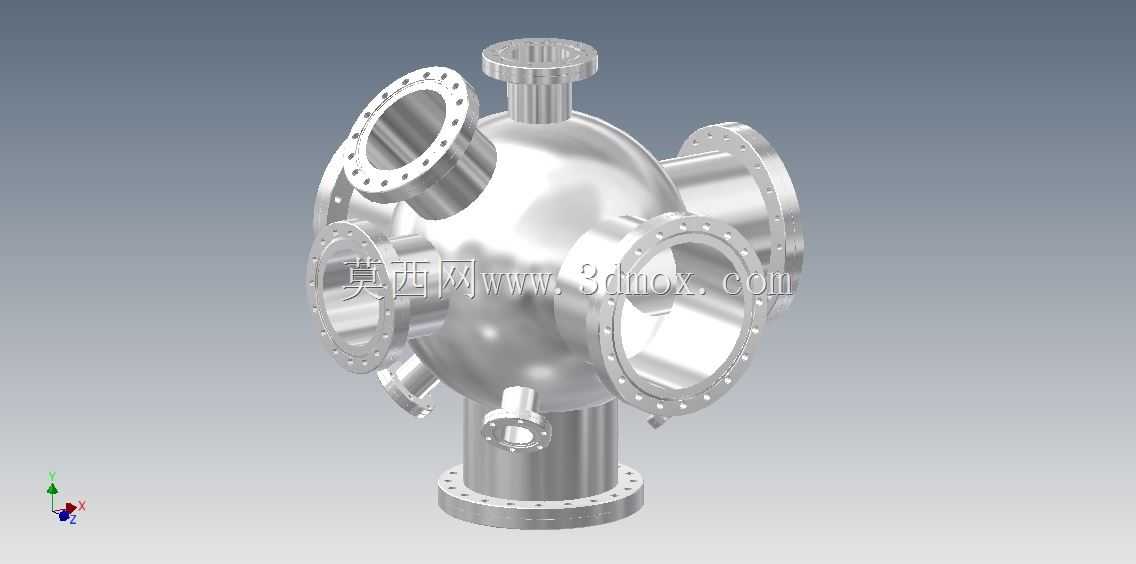

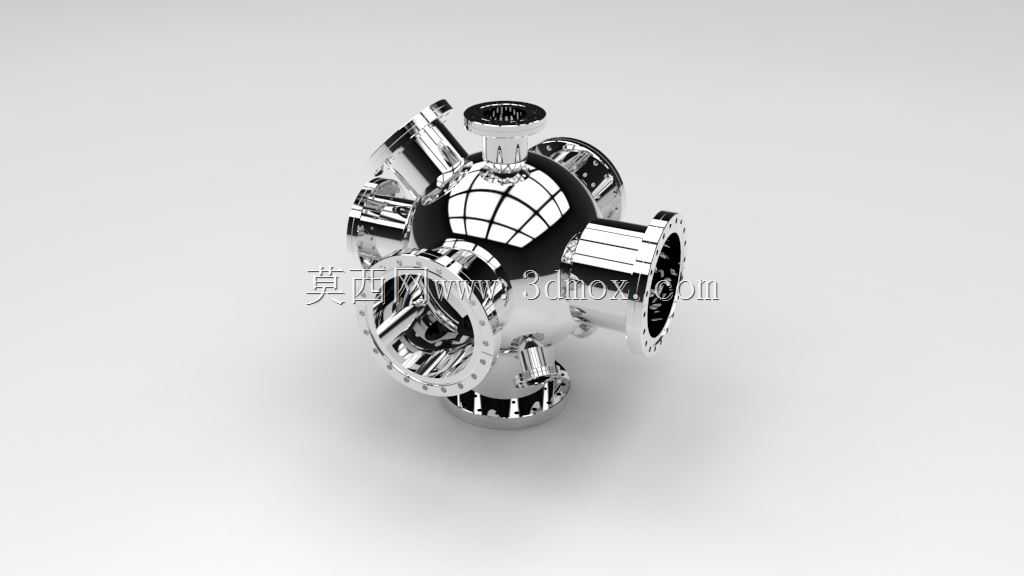

多接口球形真空腔体结构设计

这款球形真空腔体是真空获得与实验系统中的核心承压部件，主要应用于高真空、超高真空环境下的物理实验、材料制备、半导体工艺处理、真空镀膜等场景，作为各类真空工艺的反应容纳空间，为实验或生产过程提供稳定的洁净真空环境。不同于常规筒形真空室，球形结构的腔体受力均匀性更优，在同等壁厚条件下可承受更高的内外压差，同时球形内壁的气流场分布更平顺，能减少真空抽气过程中的气流死角，提升抽气效率与极限真空度表现。

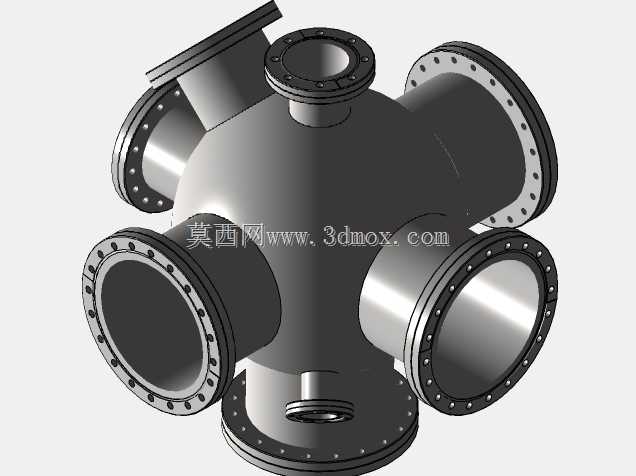

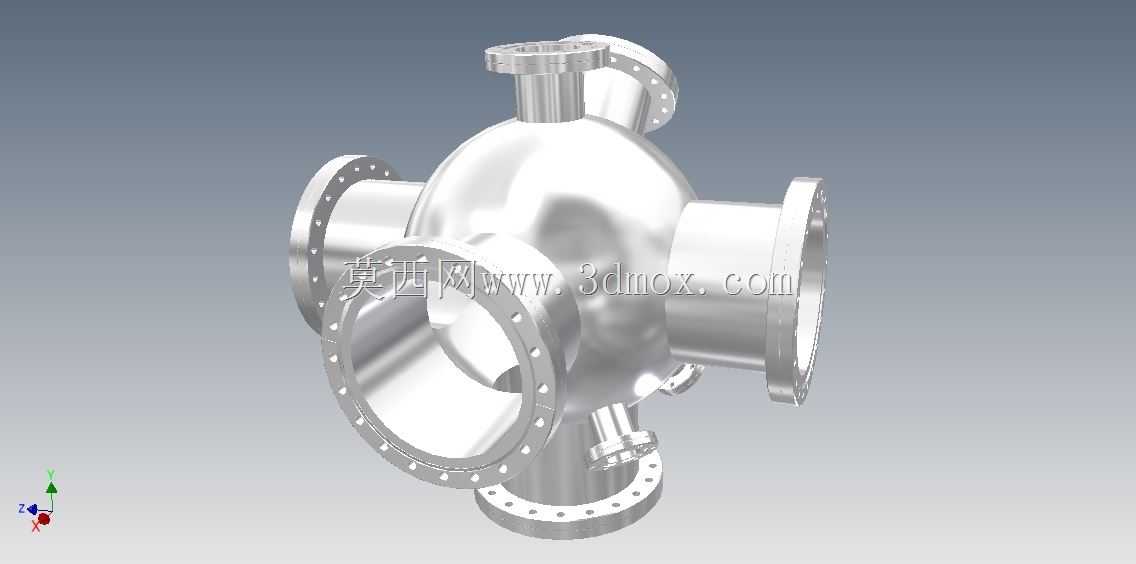

设计上采用多法兰接口布局，不同通径的CF法兰分布在球体的多个方位，可根据实际工艺需求分别连接真空泵组、真空测量规管、样品传递机构、工艺气源注入管路、观测视窗以及各类检测探头，无需额外加装过多转接结构，减少了密封连接点数量，从结构层面降低了真空泄漏的风险点。底部设置大尺寸支撑法兰，可直接与设备机架或支撑立柱对接固定，保证腔体安装后的结构稳定性，避免多管路接入后产生的应力变形影响密封性能。

从安装边界来看，各接口的法兰端面均预留了标准的螺栓连接空间，相邻法兰的间距满足螺栓紧固操作的空间要求，不会出现扳手操作干涉的问题；球体的曲面过渡区域做了壁厚均匀性处理，避免加工过程中出现应力集中，同时所有法兰与球体的焊接位置均设计了合理的焊接坡口，方便采用真空焊接工艺完成连接，保证焊道的真空密封性。不同通径的接口对应不同的功能接入需求，大尺寸接口主要用于大尺寸样品进出、大抽速泵组连接，小尺寸接口则用于测量元件、小流量气路的接入，布局上充分考虑了常规真空系统的管路走向逻辑，减少外接管路的弯折角度，降低管路流阻。

在实际使用场景中，这类球形真空室可适配分子泵、离子泵等多种真空获得设备，配合相应的密封结构可实现10^-7Pa量级的极限真空，满足表面科学实验、薄膜沉积、等离子体处理等多种工艺的使用要求。结构设计上充分考虑了真空设备的使用维护需求，各接口的标准法兰配置可快速实现不同功能部件的更换与拓展，无需对腔体主体进行二次改造，提升了设备的场景适配能力。
