电脑主板CPU供电四针接插件结构

这类四针供电接插件是台式电脑主板CPU供电回路里的基础互联部件，日常装机、主板维修、板卡生产环节都会频繁接触到。从实际使用场景来看，它主要承担CPU辅助供电的电流传输作用，对应电源端的4Pin供电插头，插合后为CPU提供稳定的12V供电通路，避免主供电接口电流负载过高引发的压降、发热问题。

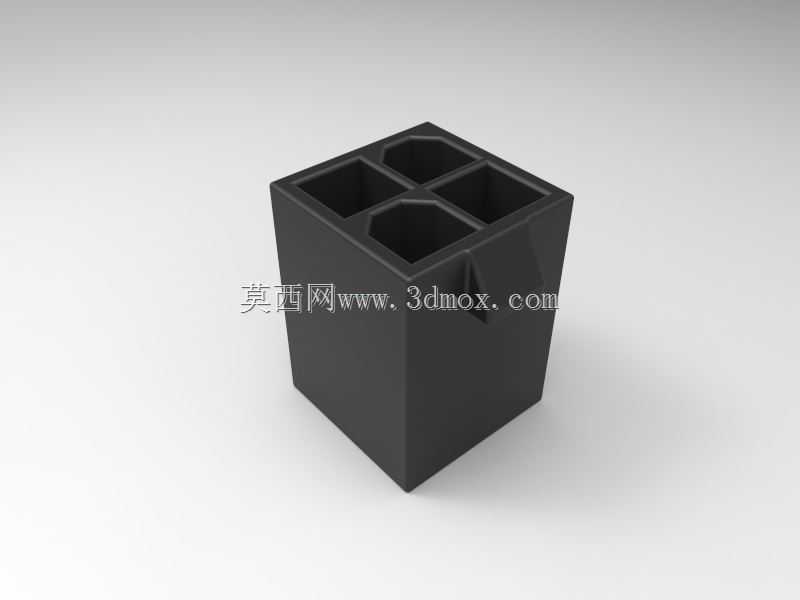

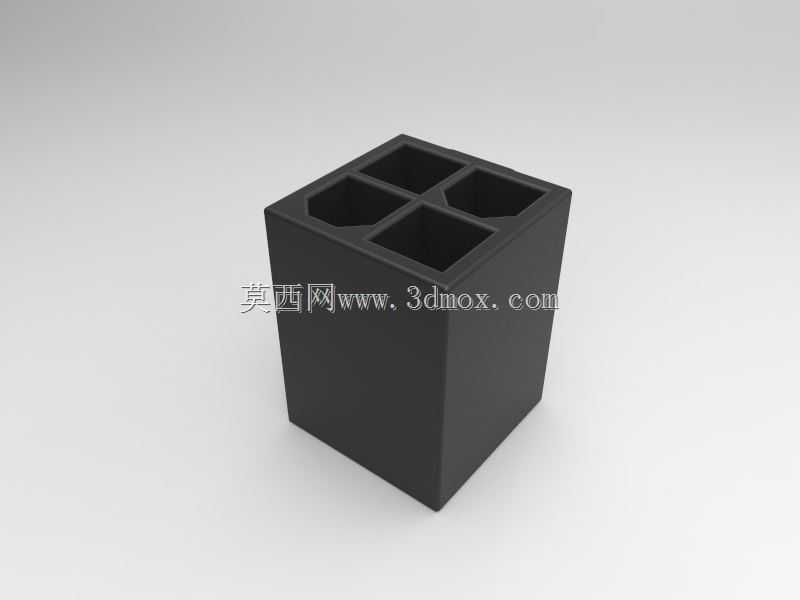

从结构设计角度看，该接插件采用四方腔体带内部分隔筋的结构，四个独立腔室分别对应四个供电针脚的插合空间，内部的十字分隔筋一方面可以起到防呆作用，避免插头插反导致的针脚弯折、电路短路，另一方面也能增加塑胶本体的结构强度，在多次插拔后不会出现腔室变形、松垮的问题。本体外侧预留的卡扣卡位结构，是和插头端的卡扣配合的锁止结构，插合到位后会发出清脆的卡扣到位声响，后续使用过程中不会因为机箱震动、线材拉扯出现松脱断电的情况，这一点在工业工控主板、长期高负载运行的工作站主板上尤为重要，意外断电可能导致数据丢失、硬件损坏。

设计这类接插件三维结构的时候，首先要匹配行业通用的4Pin CPU供电插头的尺寸公差，腔室的开口尺寸要控制在合理的过盈配合范围内，既不能太松导致接触不良，也不能太紧导致插拔力过大，增加装机时的操作难度，甚至插合过程中挤弯针脚。安装边界方面，这类接插件一般是通过插针焊接在主板PCB上，建模时要预留出针脚的焊盘位置，本体底部和PCB表面的间隙要控制在0.2mm左右，避免焊接时塑胶本体被高温烫损，同时也要考虑周边电容、电感等元器件的避让空间，不能和周边 taller 的元器件产生干涉，导致插头无法完全插合。

从材质选择的工程逻辑来看，这类接插件的塑胶本体一般选用耐高温的尼龙材质，满足波峰焊时的高温耐受要求，不会在焊接过程中出现融化、变形的问题，同时塑胶本身的绝缘性能要满足安规要求，避免相邻针脚之间出现爬电、击穿的风险。四个腔室的边角都做了小角度的倒角处理，一方面是注塑生产时方便脱模，减少披锋的产生，另一方面也能在插头插入时起到导向作用，即使插头对位有轻微偏差，也能顺着倒角滑入对应的腔室，降低装机时的对位难度。实际维修场景中，这类接插件如果出现针脚氧化、烧蚀的情况，就需要整体更换，建模时的结构还原度直接影响替换件的适配性，尺寸偏差过大会导致无法焊接到主板上，或者插合后接触电阻过大，使用过程中异常发热。
