适配18-20AWG线规的边缘压接接线端子

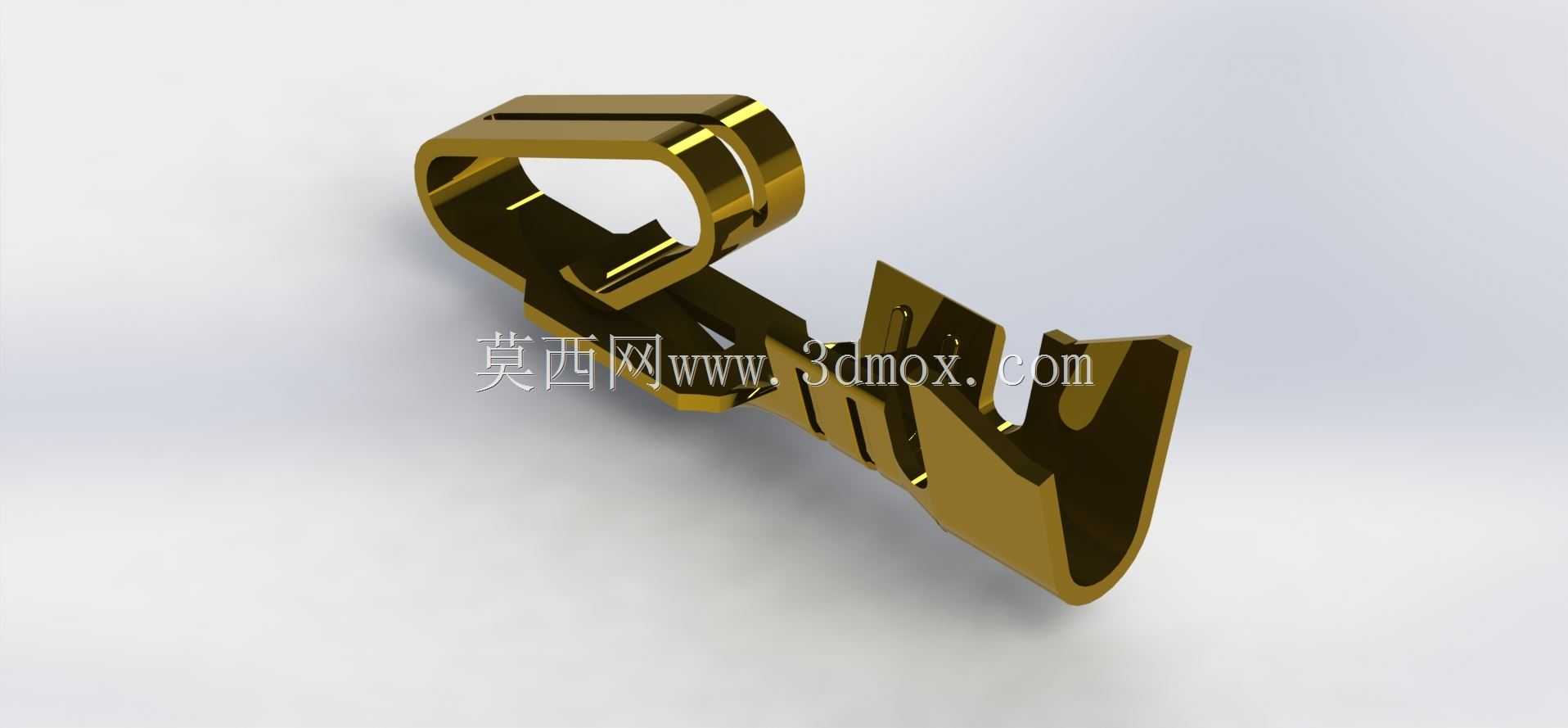

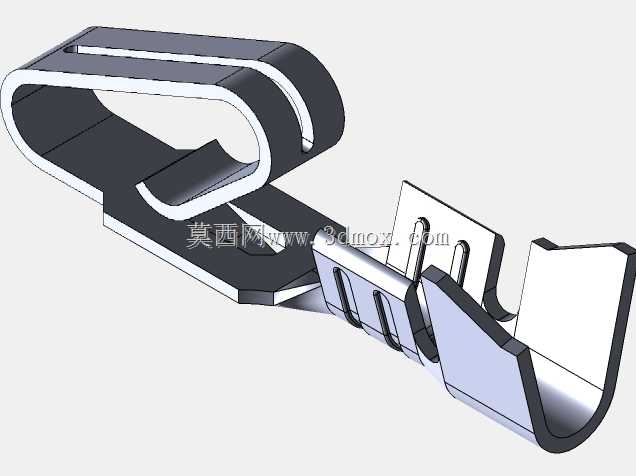

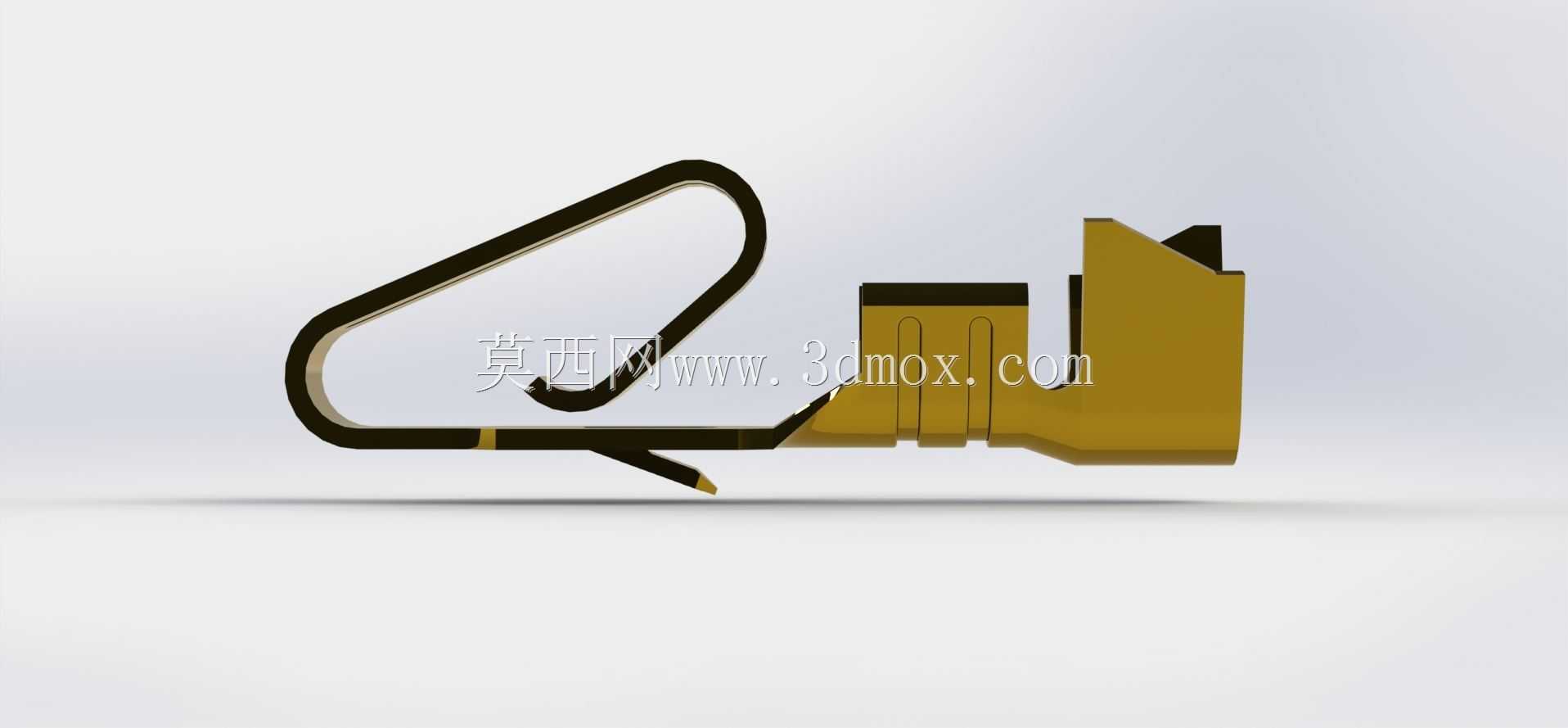

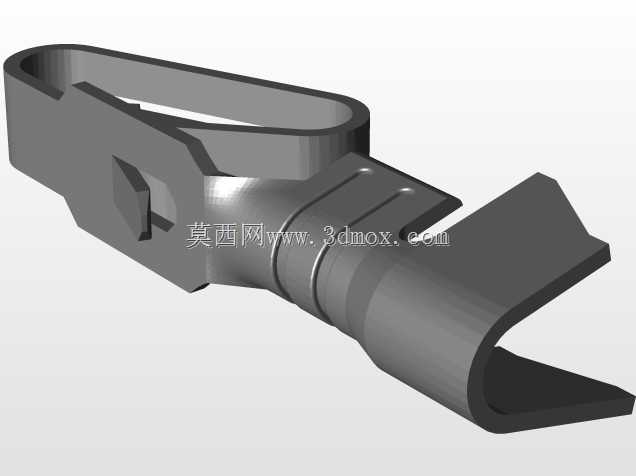

这类边缘压接端子主要应用在PCB板边缘直连、小型电气模组内部接线场景，无需额外焊接工序，靠压接结构实现导线与板端的可靠导通，在低压控制回路、消费电子内部接线、小型工控模组布线中十分常见。从结构设计来看，端子整体采用弹性金属板材冲压弯折成型，一端为开放式的压接卡槽，适配18-20AWG线径的导线，压接时无需剥除导线绝缘层，靠卡槽内侧的刺破结构穿透绝缘层与线芯接触，大幅提升现场接线效率；另一端为板端卡接结构，可直接卡在厚度匹配的PCB板边缘，靠自身弹性张力夹紧板边的导电焊盘，实现导线与电路板的快速导通，省去了板端焊接、锁螺丝的工序，适合小空间内的密集布线场景。设计过程中重点考量了接触可靠性与安装便捷性的平衡，压接端的弯折弧度经过反复调校，既保证导线插入时的顺畅度，又能在压合后提供足够的抱紧力，避免导线受拉时松脱；板端卡接部位设置了多道弹性接触臂，每个接触臂都做了预拱处理，安装后能与焊盘保持稳定的接触压力，即便设备存在小幅振动，也不会出现接触不良、瞬断的问题。外形尺寸上，该端子中心距为3.96mm，也就是英制0.156英寸，完全匹配行业通用的板边焊盘间距标准，安装时无需额外调整PCB焊盘布局，可直接替换同规格的传统焊接端子。安装边界方面，端子整体采用扁平式弯折结构，安装后突出板面的高度极低，适合内部空间紧凑的电气设备使用，相邻端子安装时的最小间距可控制在4mm以内，不会出现相邻端子干涉的问题。端子表面做了镀锡处理，既提升了导电性能，也能避免长期使用后氧化导致的接触电阻升高，适配常规的工业环境使用温度范围，在-40℃到85℃的环境下都能保持稳定的接触性能。不同于传统的螺丝锁紧端子，这类压接端子不需要额外的锁紧配件，单人用普通压接钳就能完成导线端的压接作业，板端安装直接对准板边推入即可到位，整体装配效率比传统接线方式提升60%以上，在批量生产的小型电气设备中应用优势十分明显。结构上没有多余的零散部件，整体为一体式冲压成型，生产过程中材料利用率高，冲压成型后只需要做表面处理即可成品，量产一致性好，不会出现分体式部件组装带来的公差累积问题，接触性能的批次稳定性更高。
