甚高频绝缘胶带卷三维结构设计

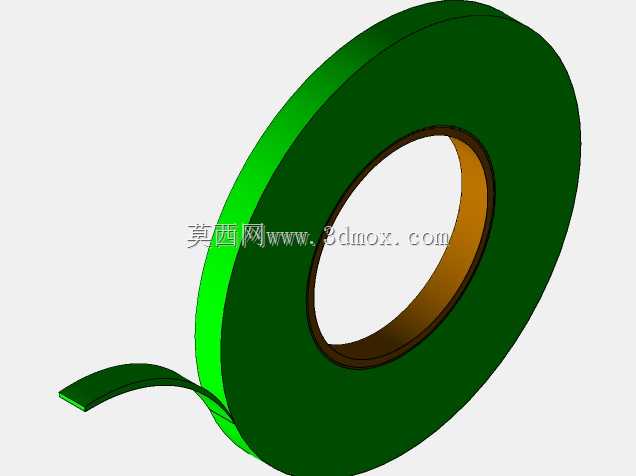

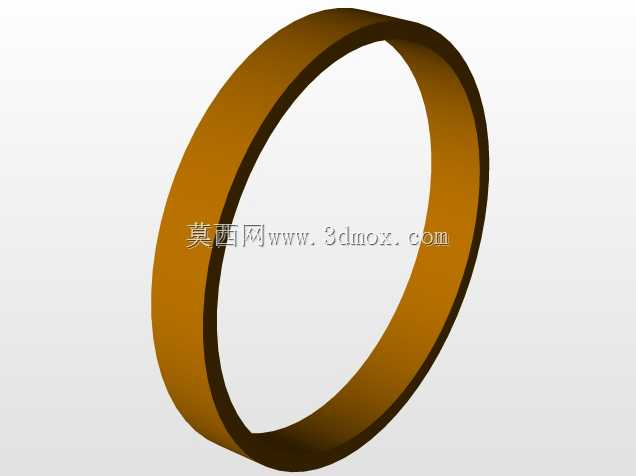

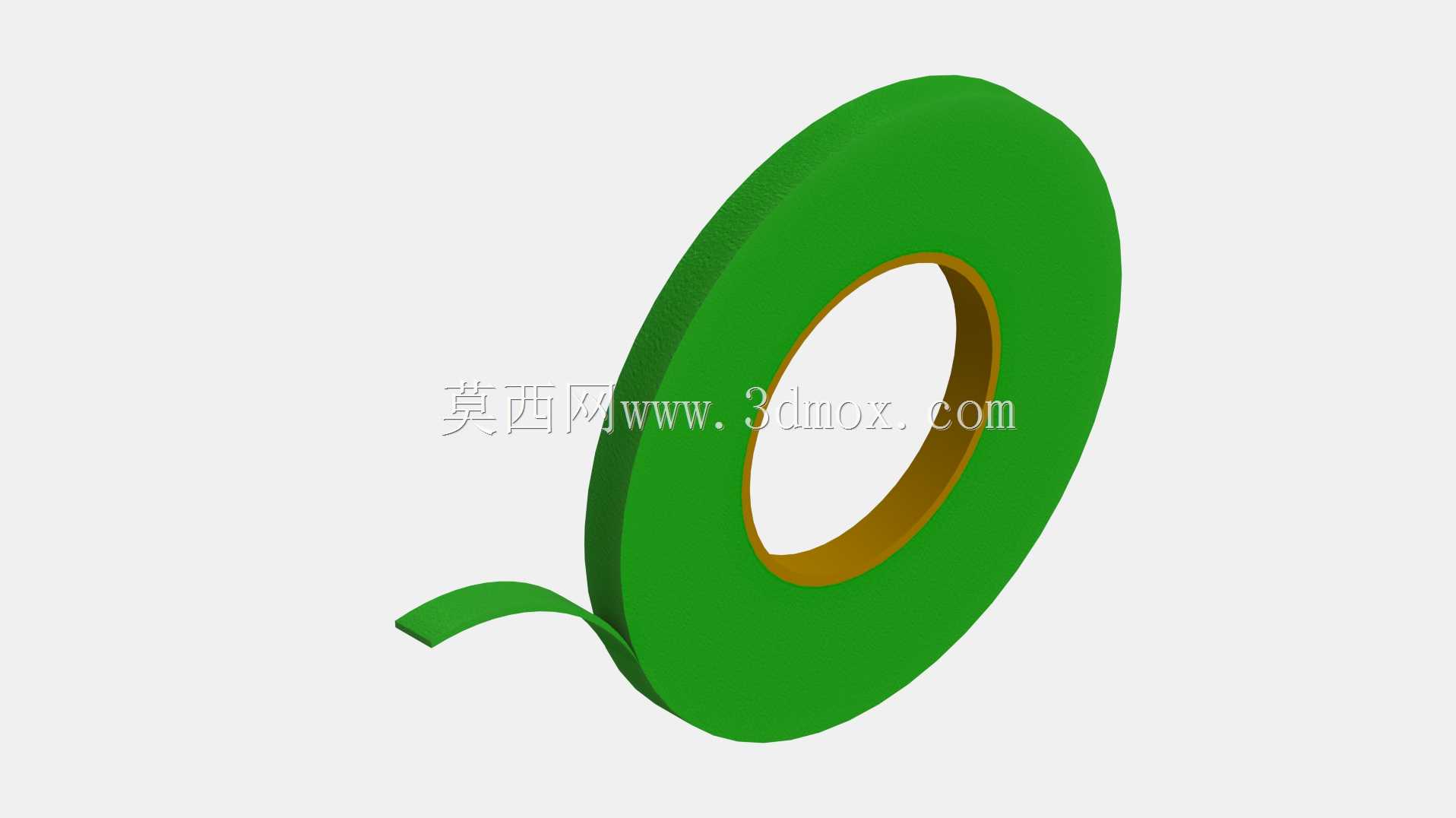

　　这款卷装甚高频胶带的三维结构设计，首先围绕电子组装产线的高频粘接场景展开，在通讯模块装配、高频信号线路固定、PCB板元器件临时定位这类作业场景中，这类胶带需要兼顾绝缘性能与高频信号下的低干扰特性，建模时首先还原了卷装耗材的典型层叠结构，从内圈的硬质纸筒支撑芯，到外层缠绕的绿色胶带基材，再到自然垂落的胶带撕开端，都严格按照实际耗材的装配逻辑做结构还原。设计过程中优先考虑了卷料的尺寸边界，内圈支撑筒的内径匹配常规胶带切割器的安装轴径，确保模型导入产线工装设计场景时，可以直接匹配现有胶带座、自动贴胶机构的安装尺寸，不需要二次调整适配参数。外层胶带的缠绕厚度按照常规工业用vhb胶带的标准卷径做参数化设定，缠绕层的曲面做了连续过渡处理，

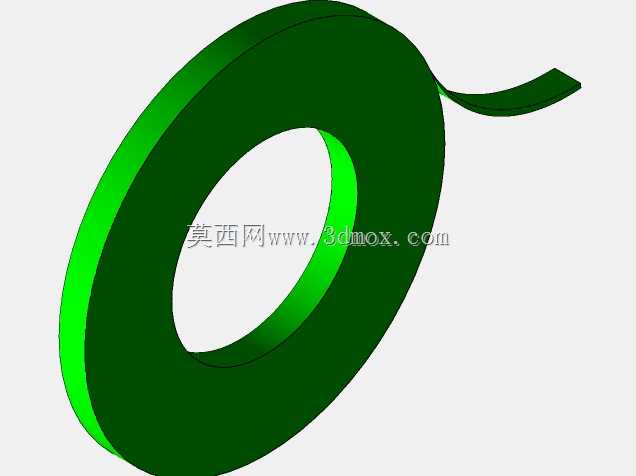

　　避免出现建模时的层间错位，还原真实胶带卷缠绕后外层的圆润弧面特征。垂落的胶带端头做了自然的弯曲弧度处理，没有生硬的直角转折，还原胶带基材本身的柔韧材质特性，端头的厚度与胶带单层厚度保持一致，不会出现端头厚度异常的建模错误。从功能特性来看，这类绿色高频胶带在实际应用中，除了基础的粘接固定作用，还需要在甚高频信号环境下不会产生信号屏蔽或干扰，因此建模时对外层胶带的材质表现做了对应区分，支撑内筒采用硬质棕黄色纸质材质的视觉表现，外层胶带采用半哑光的绿色高分子材质表现，清晰区分不同结构部分的材质差异。在做结构拆解逻辑时，将支撑内筒与胶带缠绕层做了独立的结构分组，方便设计人员在做自动贴胶设备的送料机构仿真时，可以单独隐藏外层胶带层，

　　观察内筒与送料轴的配合间隙，也可以模拟胶带逐步消耗后的卷径变化过程，适配不同送料阶段的机构位置调整。整个模型的曲面做了连续性优化，没有出现破面、重叠面的问题，导入各类三维装配环境时都可以正常做干涉检查、装配配合，对于做电子产线工装设计、自动贴标机构设计的工程师来说，可以直接将该模型放入装配体中，用来校验胶带安装位的空间预留是否充足，避免出现工装设计完成后，胶带卷与周边结构件产生干涉的问题。同时模型还原了胶带卷的真实比例，不会出现尺寸失真的情况，在做产线工位布局规划时，也可以用来模拟工位上胶带耗材的摆放位置，优化作业人员的取料动线，减少作业过程中的多余动作。
