汽车白车身金属安装支架结构设计

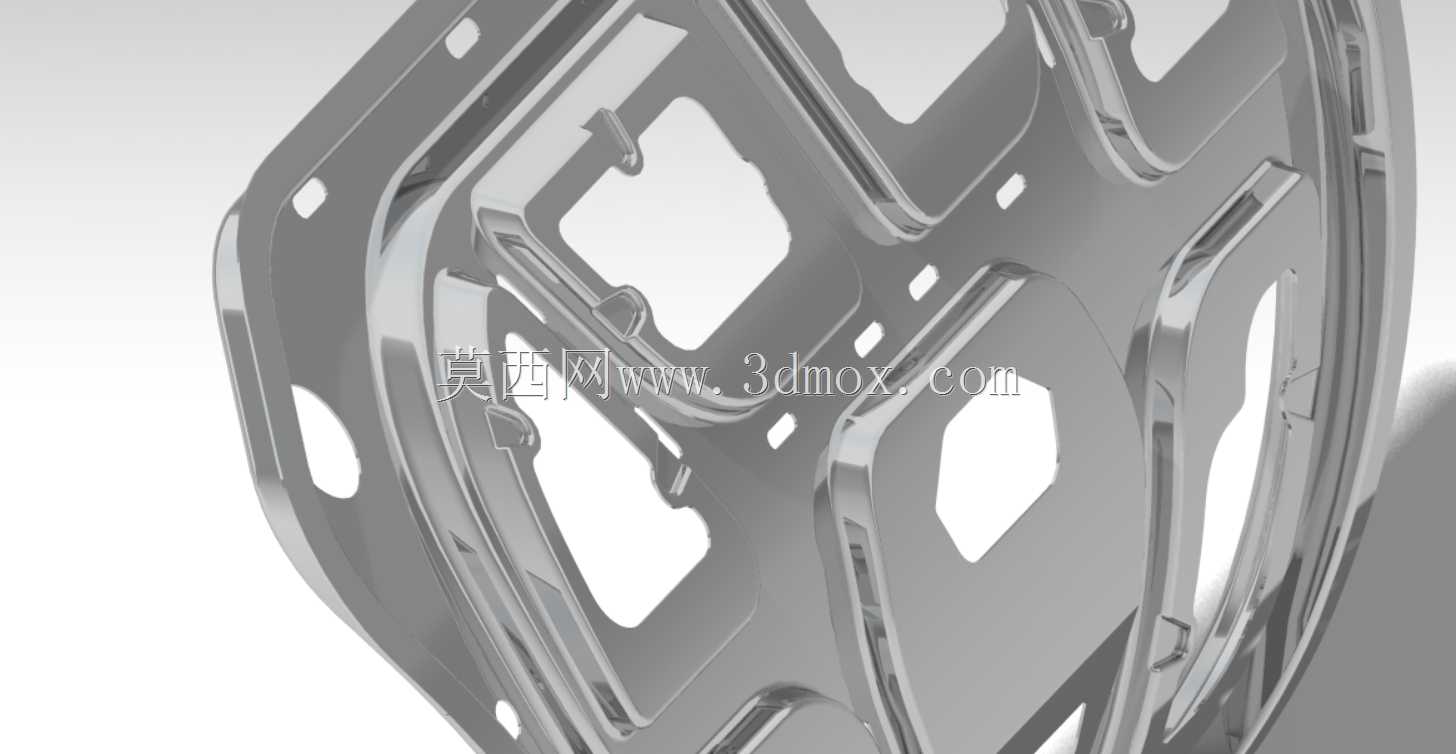

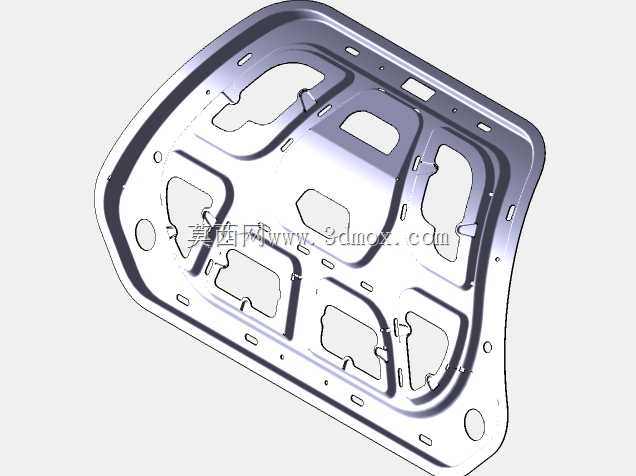

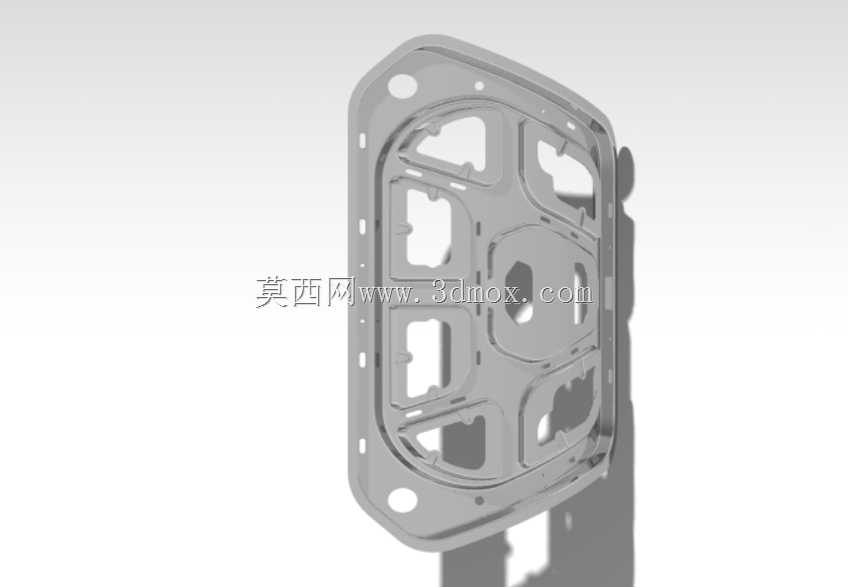

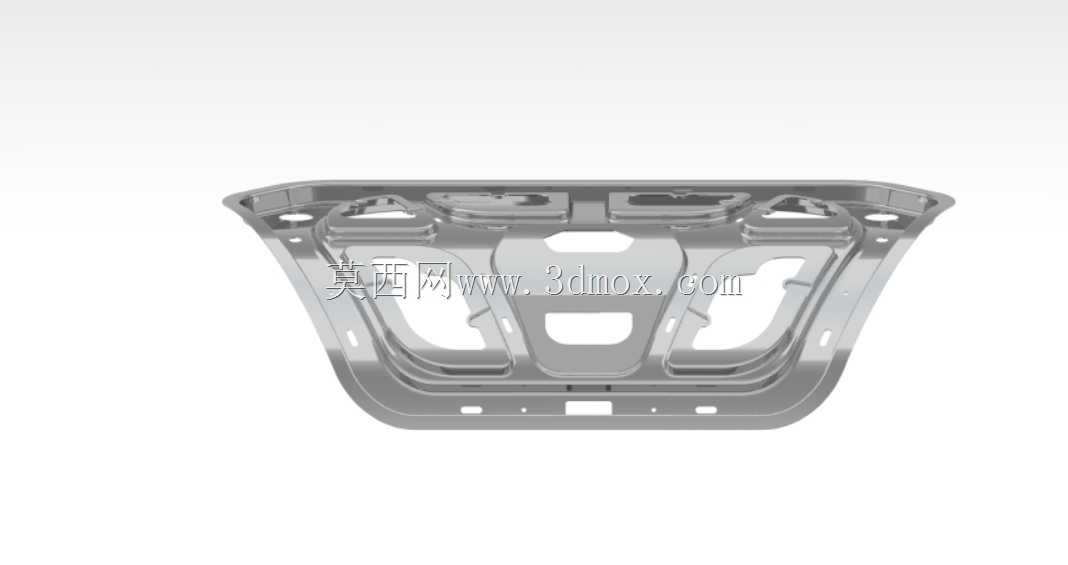

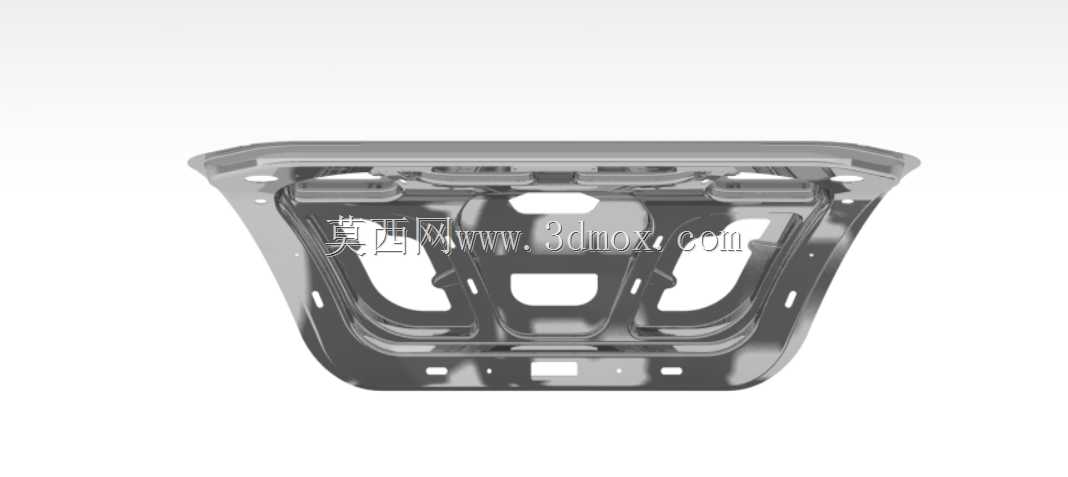

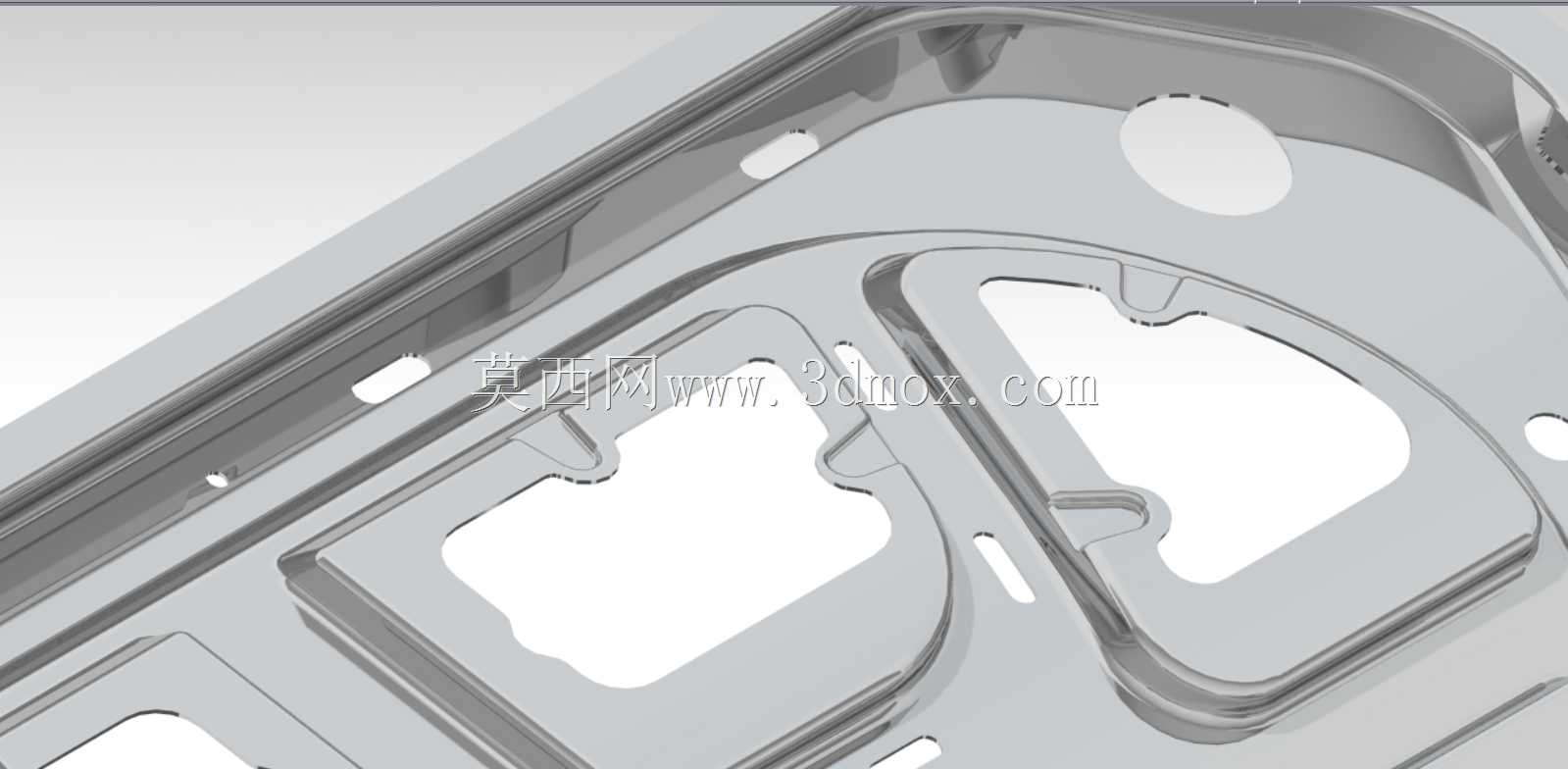

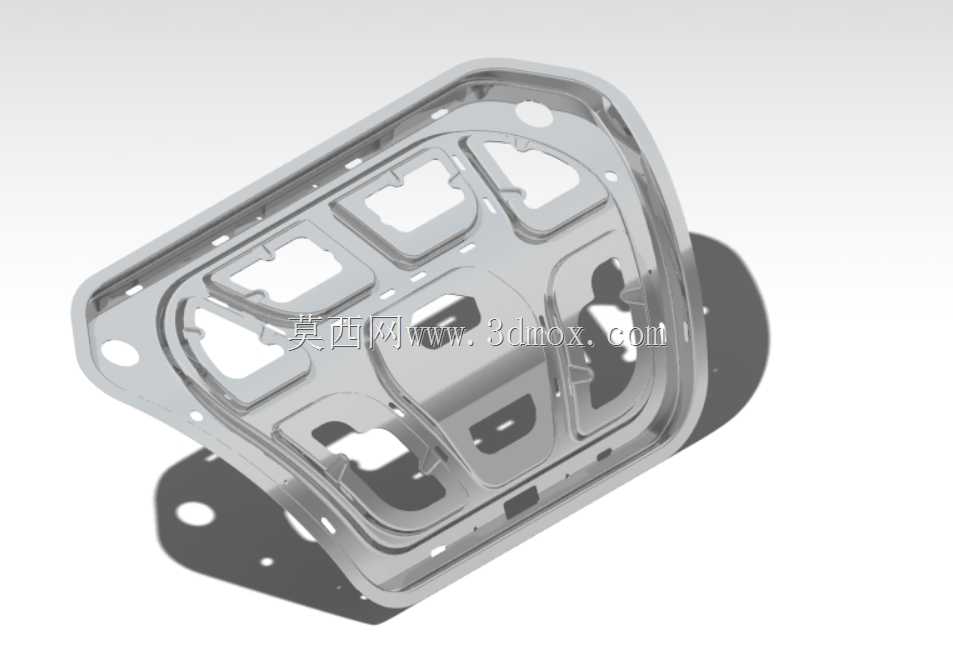

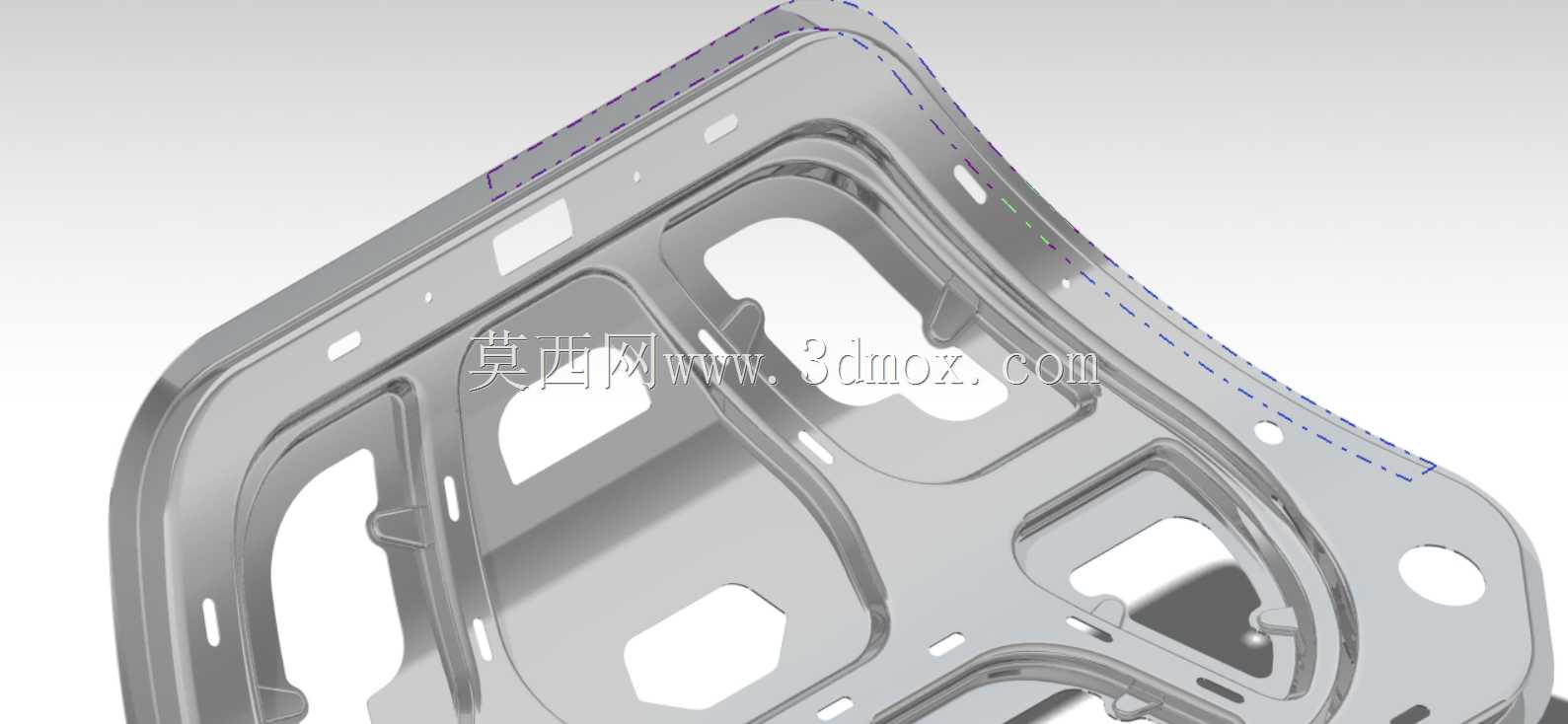

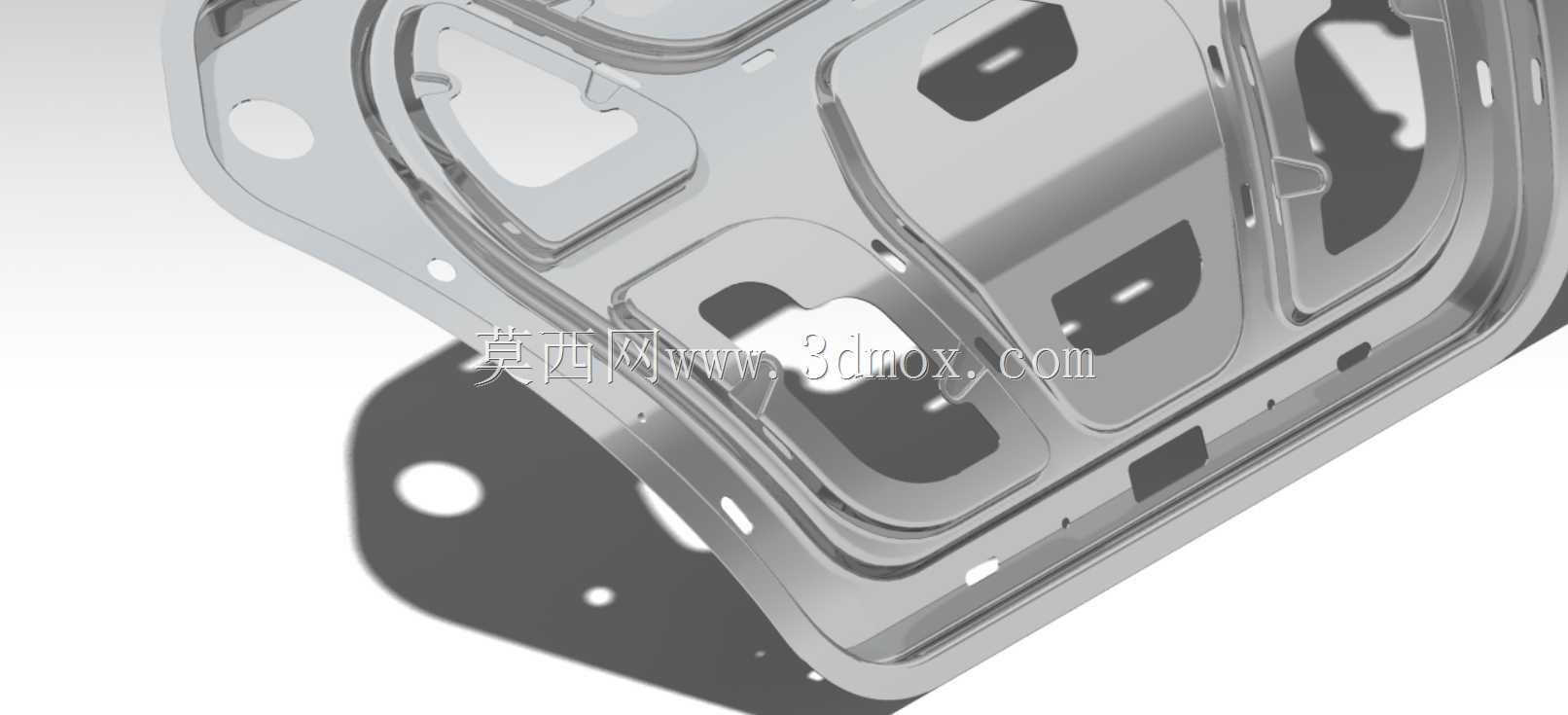

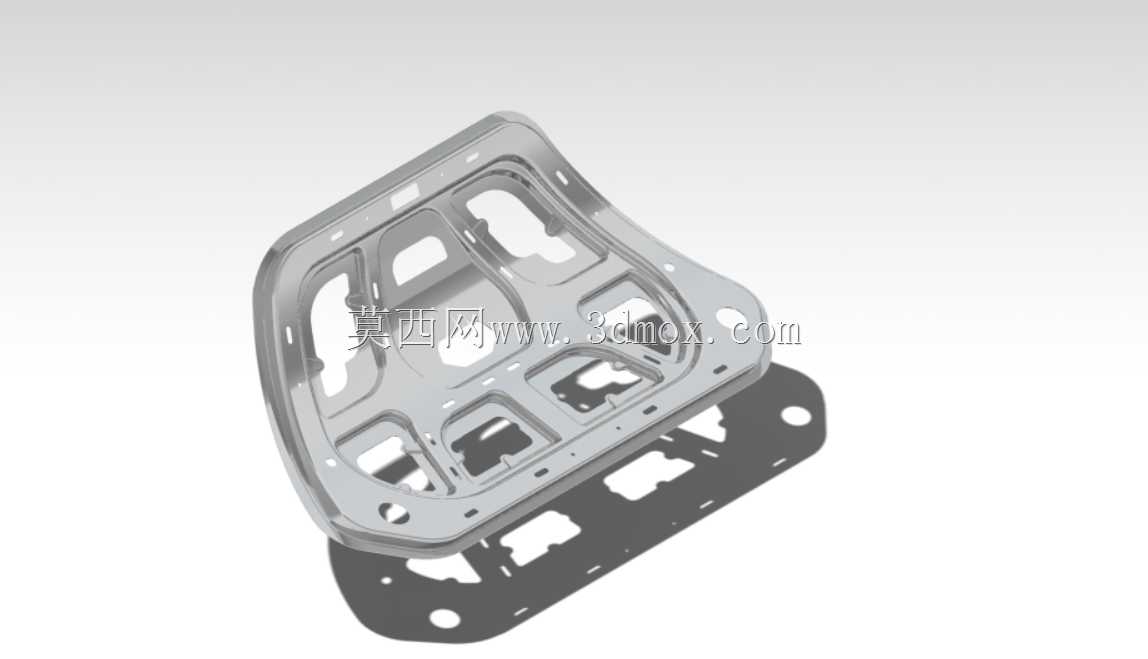

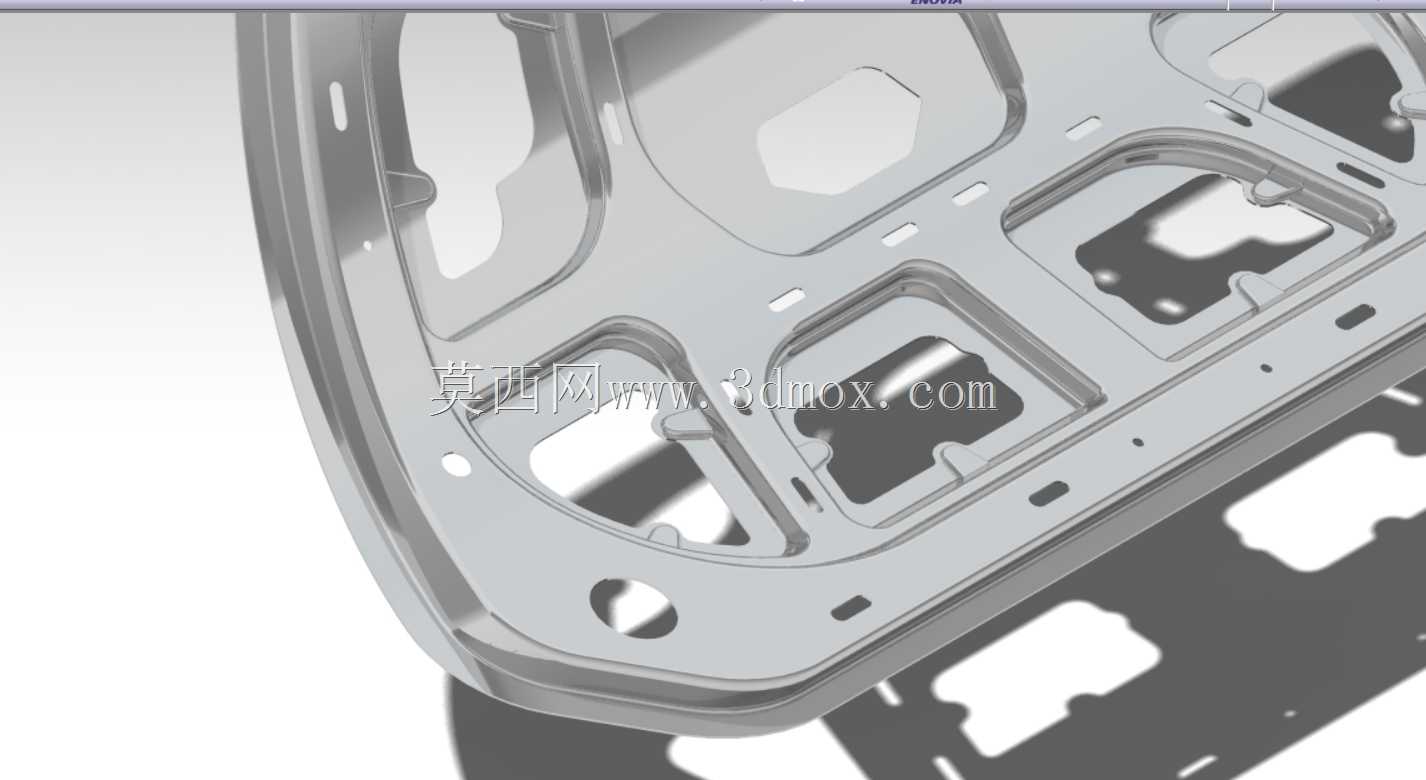

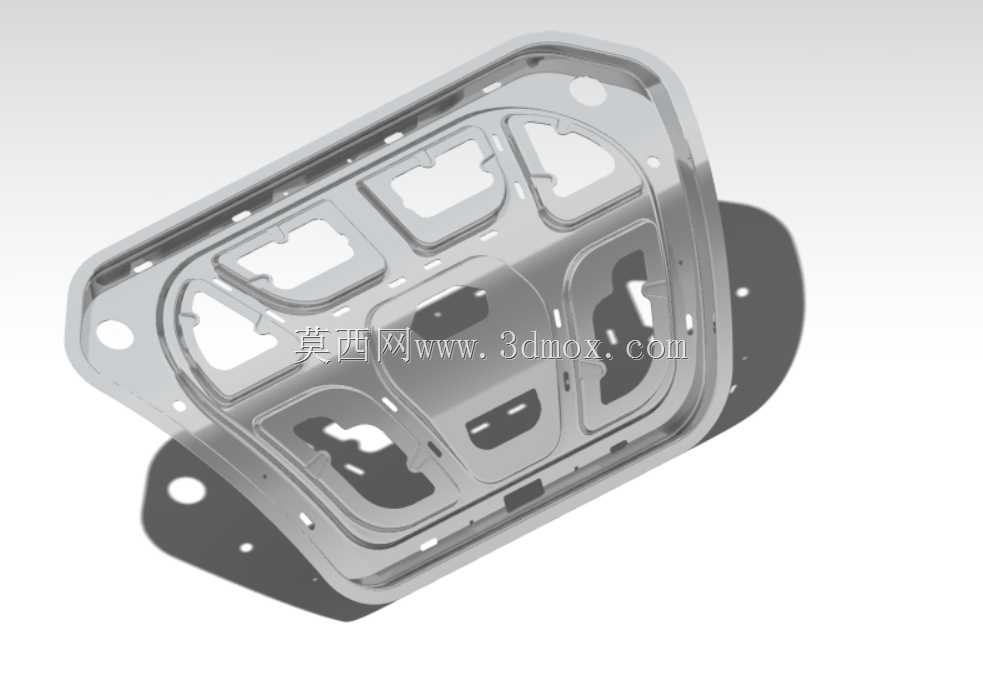

该构件属于白车身焊装总成中的内嵌安装承载件，主要应用于乘用车座舱内部功能模块的承载固定场景，日常工况下需要为周边电控组件、内饰覆盖件提供稳定的安装定位基准，同时承担车身行驶过程中传递的小幅振动载荷，避免安装在其上的功能部件出现松动、移位问题。从结构设计逻辑来看，整个零件采用一体化冲压成型思路，基材选用常规车身用冷轧钢板，整体轮廓为适配车身内腔的不规则多边形，边缘设置的翻边结构一方面用于提升零件整体刚性，避免薄板件在冲压成型后出现翘曲变形，另一方面翻边上预留的多个圆形定位孔，可在焊装工序中与车身侧围内板实现快速定位匹配，配合焊点点位完成总成固定，安装边界完全贴合对应位置的车身内板曲面，不会与周边的线束走向、内饰卡扣点位产生干涉。零件表面的多组异形镂空结构，并非单纯的减重设计，每一处镂空轮廓都对应上部安装部件的卡扣避让、接插件过孔需求，同时镂空区域周边的凸起加强筋，沿着零件受力方向排布，可在板材厚度不增加的前提下，将局部结构刚度提升40%以上，避免长期受力后出现安装面塌陷问题。设计过程中需要重点匹配曲面的过渡曲率，所有转角位置都预留了合理的冲压圆角，避免冲压工序中出现应力集中导致的开裂问题，同时安装面的平面度公差控制在0.2mm以内，保证后续部件安装后的贴合度，不会出现装配间隙不均的问题。整个零件的曲面构建完全遵循车身曲面的连续性要求，与周边白车身构件的曲面衔接达到G2连续标准，既满足焊装工序的装配精度要求，也能在车辆长期使用过程中分散路面传递的振动应力，避免局部应力集中导致的构件疲劳开裂，适配量产车型的冲压、焊装全工序生产要求，无需额外增加特殊加工工序即可实现批量生产。
