快拆式织带连接卡扣结构设计

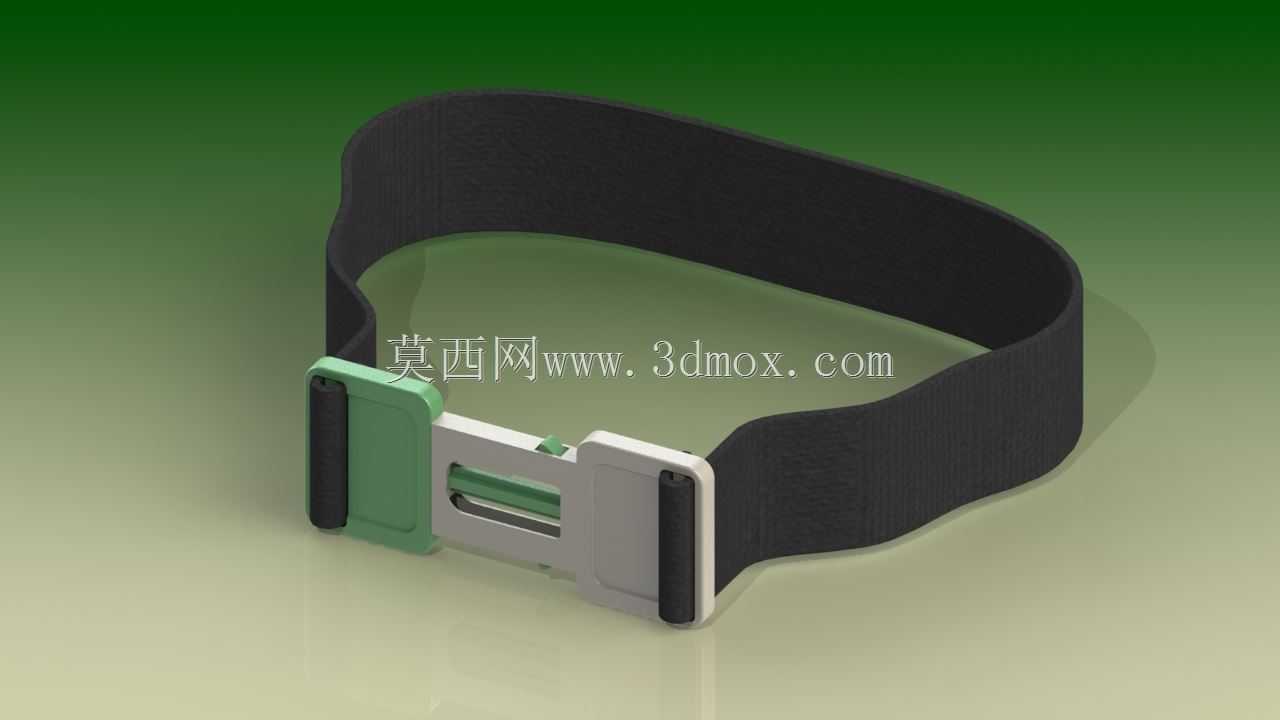

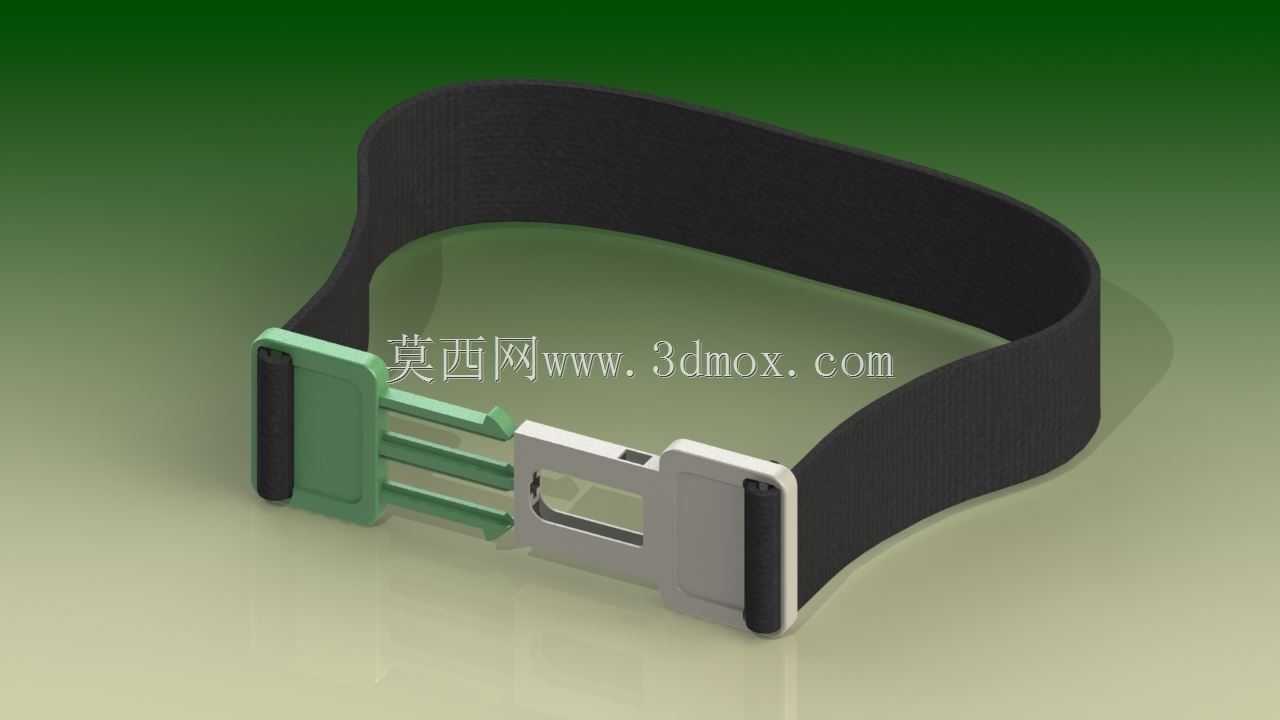

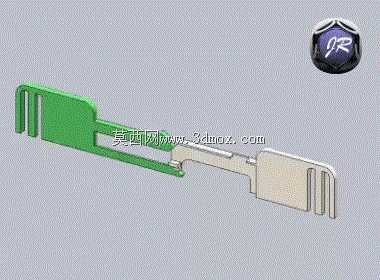

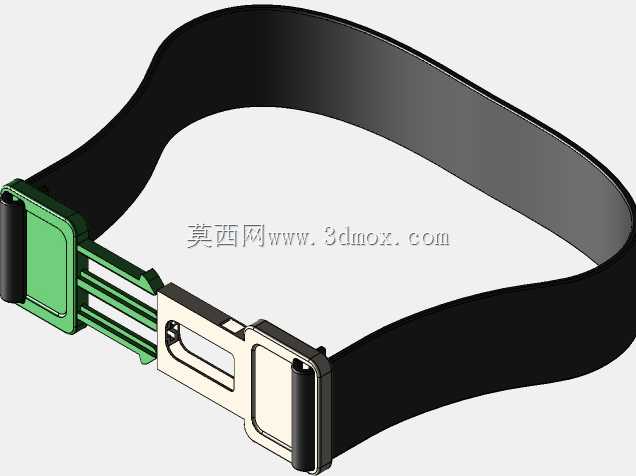

这款织带卡扣主要应用于需要快速开合、可靠锁止的柔性带体连接场景，覆盖户外装备绑带、工业设备束带、箱包紧固带、安全防护系带等多个使用领域，替代传统穿孔式带扣、缝线固定结构，大幅提升带体连接与拆卸的操作效率。从功能特性来看，卡扣采用侧插式锁止结构，公端设置三道平行导向插筋，插入母端锁槽后可通过槽内的弹性卡合结构实现自动锁止，解锁时仅需按压公端外露的按压位即可拔出，单手即可完成操作，无需额外工具辅助。卡扣两端设置带体穿装槽，槽内带有横向防滑凸棱，织带穿入后回折缝合即可完成固定，凸棱可嵌入织带纤维缝隙，避免带体受拉时出现滑脱、窜动问题，适配厚度在1.2mm-2.5mm区间的尼龙、丙纶织带，常规适配带宽为25mm规格，可根据使用需求调整槽宽适配不同带宽的带体。设计过程中充分考虑了受力对称性，卡扣整体沿带体长度方向中轴对称，受拉时两侧受力均匀，不会出现偏载导致的卡扣变形、锁止失效问题；针对大载荷使用场景，结构分析阶段截取四分之一对称模型开展非线性受力仿真，模拟挂接过程中的位移变化与应力分布，验证卡扣在额定拉力下的形变处于弹性区间内，不会出现塑性变形或断裂。外形方面，卡扣所有外露棱边均做R0.5-R1mm的圆角处理，避免锐边划伤带体或操作人员，公母端对接处做导向倒角，插装时可自动找正，即使在视线受限的操作场景下也能快速完成对接。安装边界上，卡扣锁止状态下总厚度控制在8mm以内，不会因为突出过高造成剐蹭，适配带体安装后整体弯折半径不小于15mm，不会损伤织带内部纤维，保证带体使用寿命。卡扣主体采用玻纤增强尼龙材质注塑成型，锁止卡合部位可根据载荷需求选用POM或不锈钢嵌件，兼顾轻量化与结构强度，在-20℃到60℃的常规使用环境下均可保持稳定的锁止性能，不会因为温度变化出现材质脆化或锁止力衰减问题。
