微型FPV航拍摄像头精密结构设计

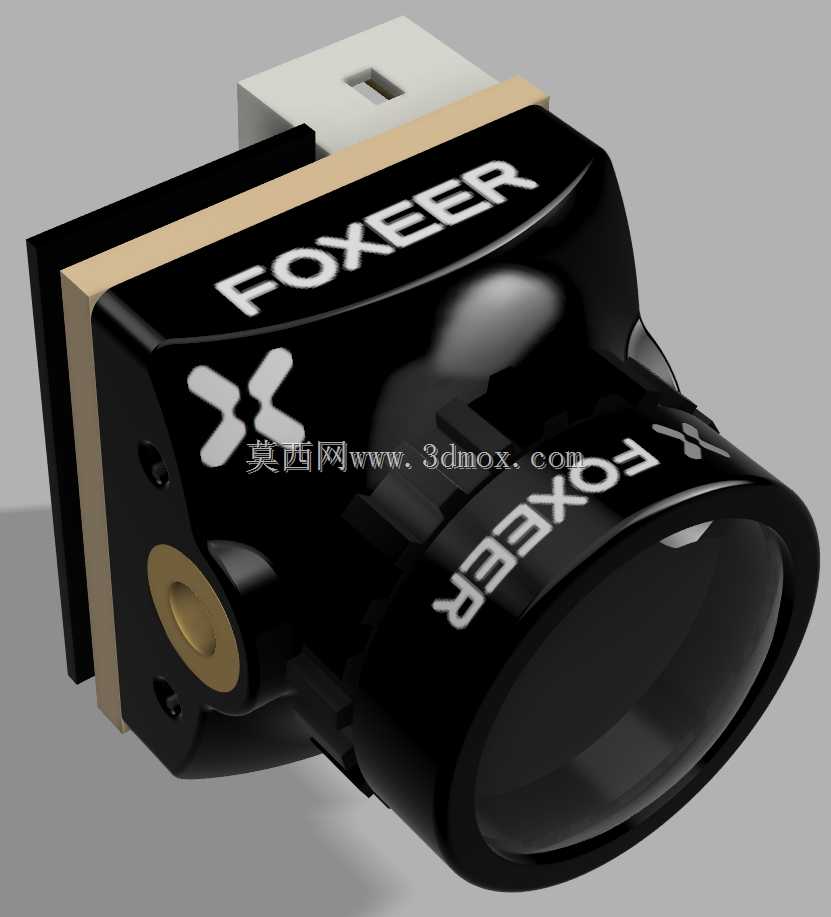

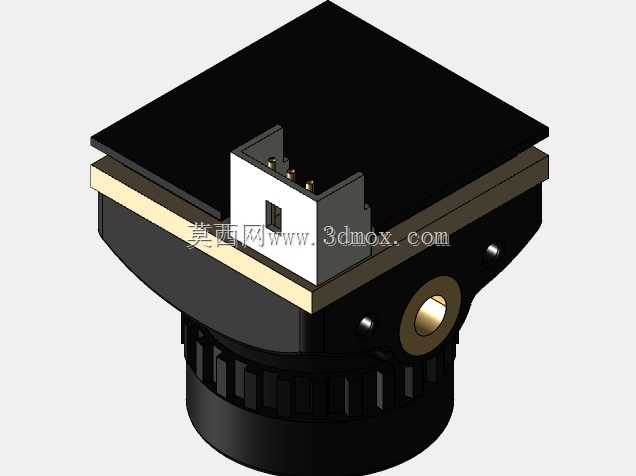

在穿越机竞速、微型无人机航拍这类对载荷重量、安装空间极度敏感的应用场景里，摄像模组的结构设计直接决定了整机的配重平衡与画面稳定性，本次呈现的微型FPV摄像模组，正是针对这类极限使用场景完成的结构设计。做这类微型光学承载件的结构设计时，首先要卡准的是安装边界，整个模组的外轮廓做了紧凑化收边处理，外壳采用一体化铣削成型的硬质结构，既能够抵御飞行过程中的细碎砂石撞击，也能避免飞行震动传导到光学Sensor端导致画面果冻效应。从结构布局来看，模组前端预留了标准的镜头调焦螺纹余量，调焦完成后可以通过侧方的紧定铜柱完成锁止，不会因为飞行中的持续震动出现焦距偏移；尾部的接插件采用卧式贴装布局，尽可能压缩了轴向的安装长度，适配小尺寸机架的前置安装位，不会和机架的前防撞结构、图传天线安装位产生干涉。安装孔位的设计上，两侧的固定孔采用了行业通用的孔距标准，孔位周边做了局部加厚的凸台结构，锁付安装螺丝时不会因为应力集中导致外壳开裂，同时凸台的高度做了精准管控，锁付后模组底面和安装面完全贴合，不会出现倾斜导致的画面俯仰角度偏差。设计过程中针对运动分析做了多轮校核，重点验证了不同安装角度下的整机重心偏移量，确保模组安装后不会因为自身重量分布不均导致飞行时的头重问题；外壳表面的标识区域做了微凹的沉台设计，标识印刷后不会因为日常拆装摩擦出现脱落，侧方的走线槽预留了足够的线材弯曲半径，避免视频线在机架震动过程中出现弯折断裂。整个模组的结构拆分件数量控制到最少，除了镜头、接插件、锁付铜柱外，主体外壳仅为上下两个配合件，配合面采用止口定位，组装时不需要额外的定位治具就能保证同轴度，既降低了组装工时，也减少了配合间隙带来的震动异响问题。针对FPV飞行中常见的炸机冲击场景，镜头周边的外壳做了突出的防护唇边，即使正面撞击障碍物，冲击力也会先被防护唇边承接，不会直接传导到镜头玻璃表面，大幅降低了镜头碎裂的风险。
