微型十字输出舵机数字伺服执行机构

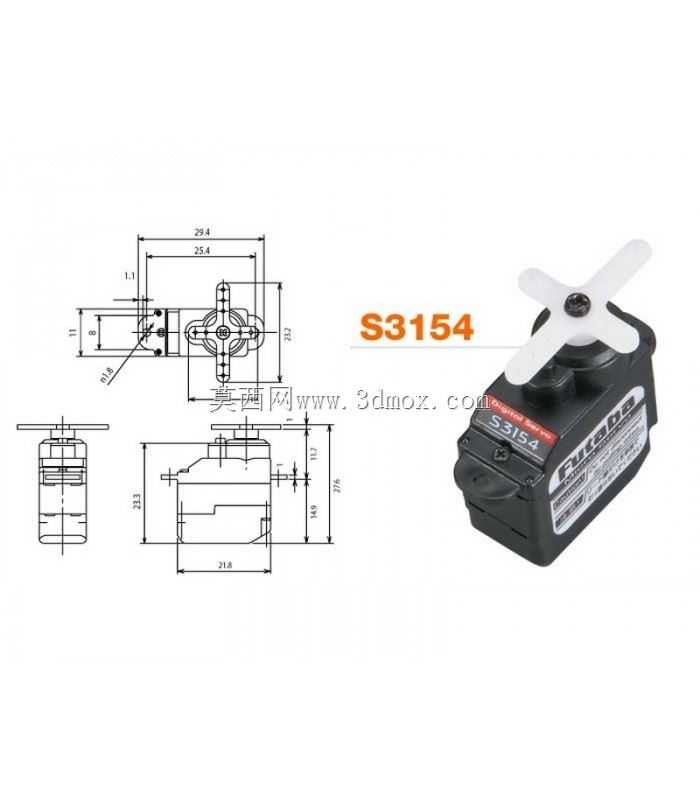

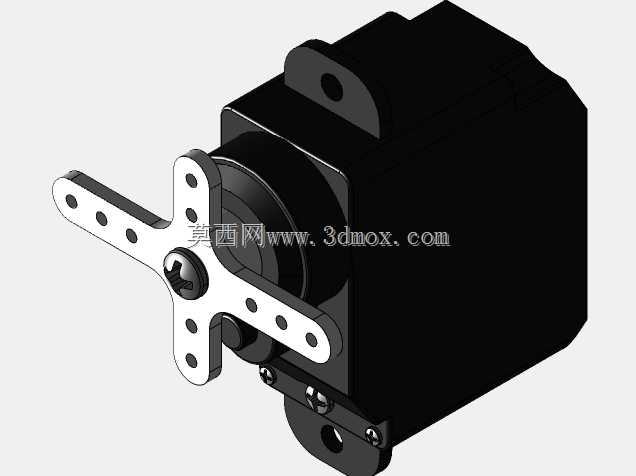

这款微型数字伺服执行件，核心定位是小载荷高精度角度控制场景，在小型RC遥控模型、消费级无人机舵面控制、FPV穿越机框架支架的姿态调整结构中，能够稳定输出额定扭矩，满足小空间内的往复摆动动作需求。从结构设计来看，主体采用方正的盒式壳体布局，侧边预留带安装孔的凸耳结构，安装孔位的中心距、孔径都按照微型航模配件的通用安装规范设定，不需要额外做转接件就能直接固定在标准间距的碳纤或玻纤机架上，壳体边角做了小圆弧过渡，避免装配时刮伤线材或者机架表面。顶部的十字输出摇臂采用对称四叶结构，四个摇臂端都预留了标准拉杆连接孔位，不管是单摇臂输出还是多连杆同步驱动，都可以直接截取对应长度的摇臂段使用，不需要额外更换不同形式的输出盘，摇臂与输出轴的配合采用标准齿形啮合，传动间隙控制在极小范围内，回中精度能够满足小尺寸航模的姿态控制要求。壳体顶部的微调旋钮可以在装配完成后手动调整输出轴的中位角度，不需要反复拆装摇臂就能校准舵面的初始零位，大幅提升装配调试的效率。内部驱动电路集成了数字信号处理模块，相比传统模拟舵机，它的死区范围更小，对控制信号的响应速度更快，在快速打舵的动作下不会出现明显的延迟或者抖舵现象，堵转保护机制也能避免负载过大时烧毁内部驱动电路。在实际选型应用时，需要注意它的输出轴中心到壳体底部的高度尺寸，在布局多层机架结构时要预留足够的摇臂摆动空间，避免摇臂转动时碰到周边的电调、图传或者其他结构件，它的出线方向从壳体尾部引出，走线时可以顺着机架的型材槽布置，不会和周边的转动部件产生干涉。这类微型伺服件的输出扭矩适配小尺寸舵面或者轻载机构的驱动需求，在小型机器人关节、桌面级自动化装置的轻载摆动机构中也能适用，设计时不需要额外设计复杂的减速结构，直接通过PWM信号就能实现0-180度范围内的角度控制，能够大幅简化小型运动机构的设计复杂度，缩短整体开发周期。壳体采用高强度工程塑料注塑成型，在保证结构强度的同时控制了整体重量，对于对重量敏感的航模类产品来说，能够有效降低整机的起飞重量，提升续航时间和机动性能。
