双发涡桨两栖水上飞机结构设计

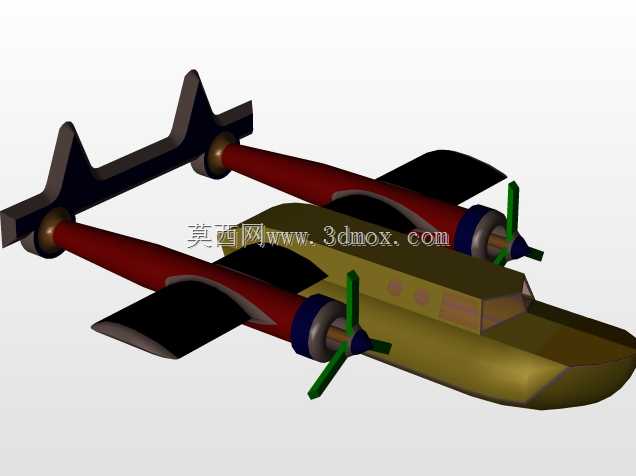

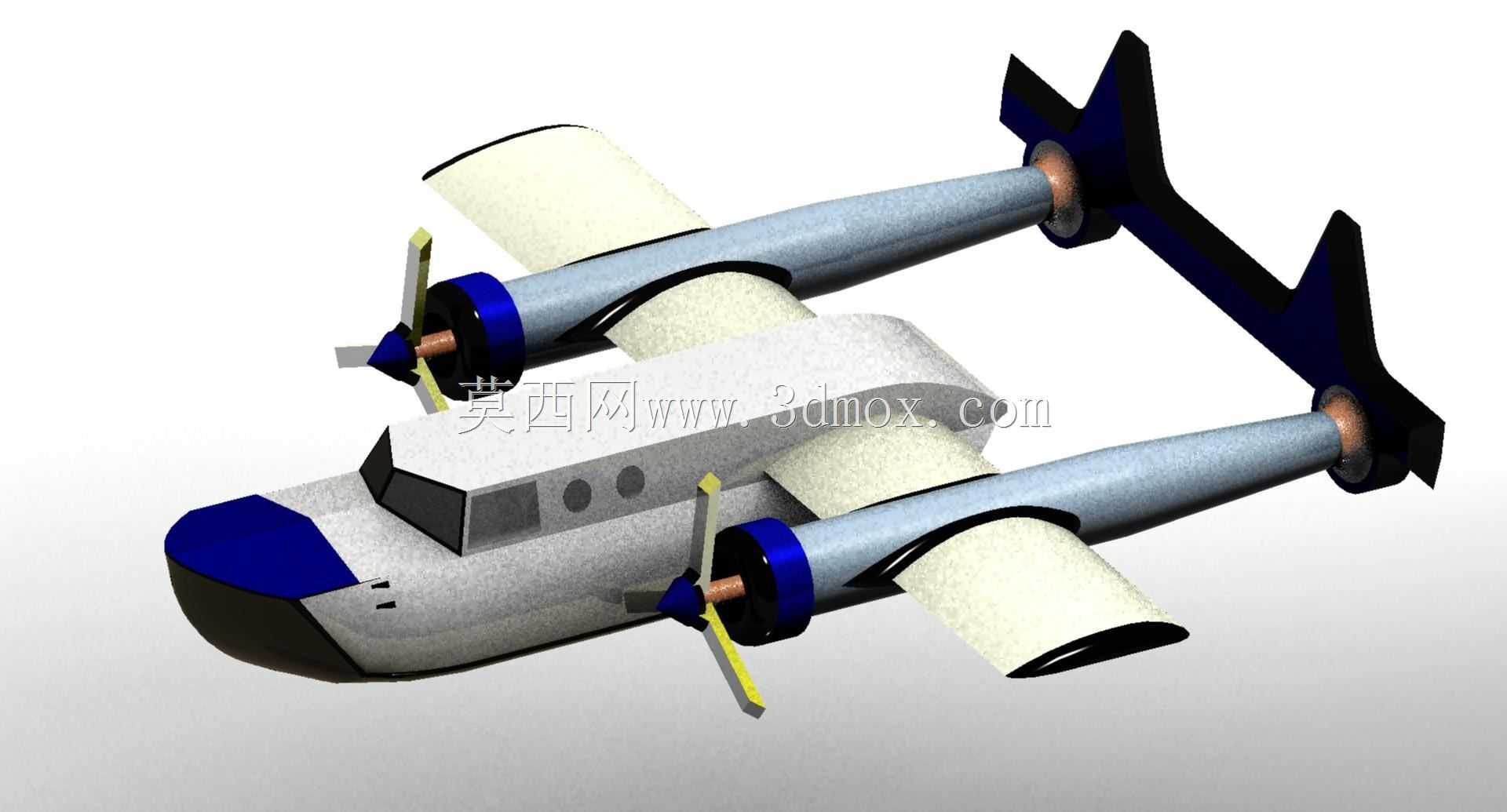

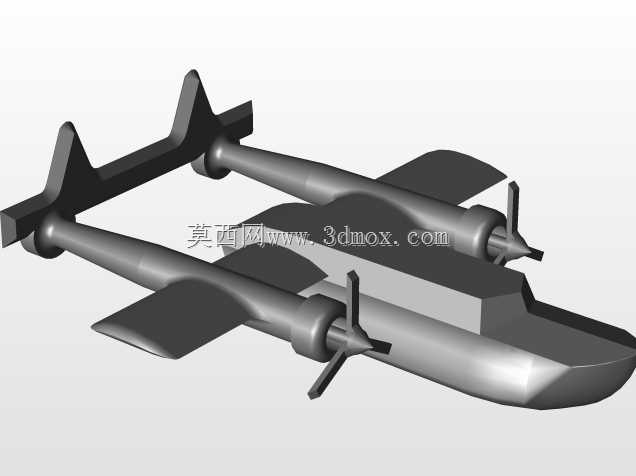

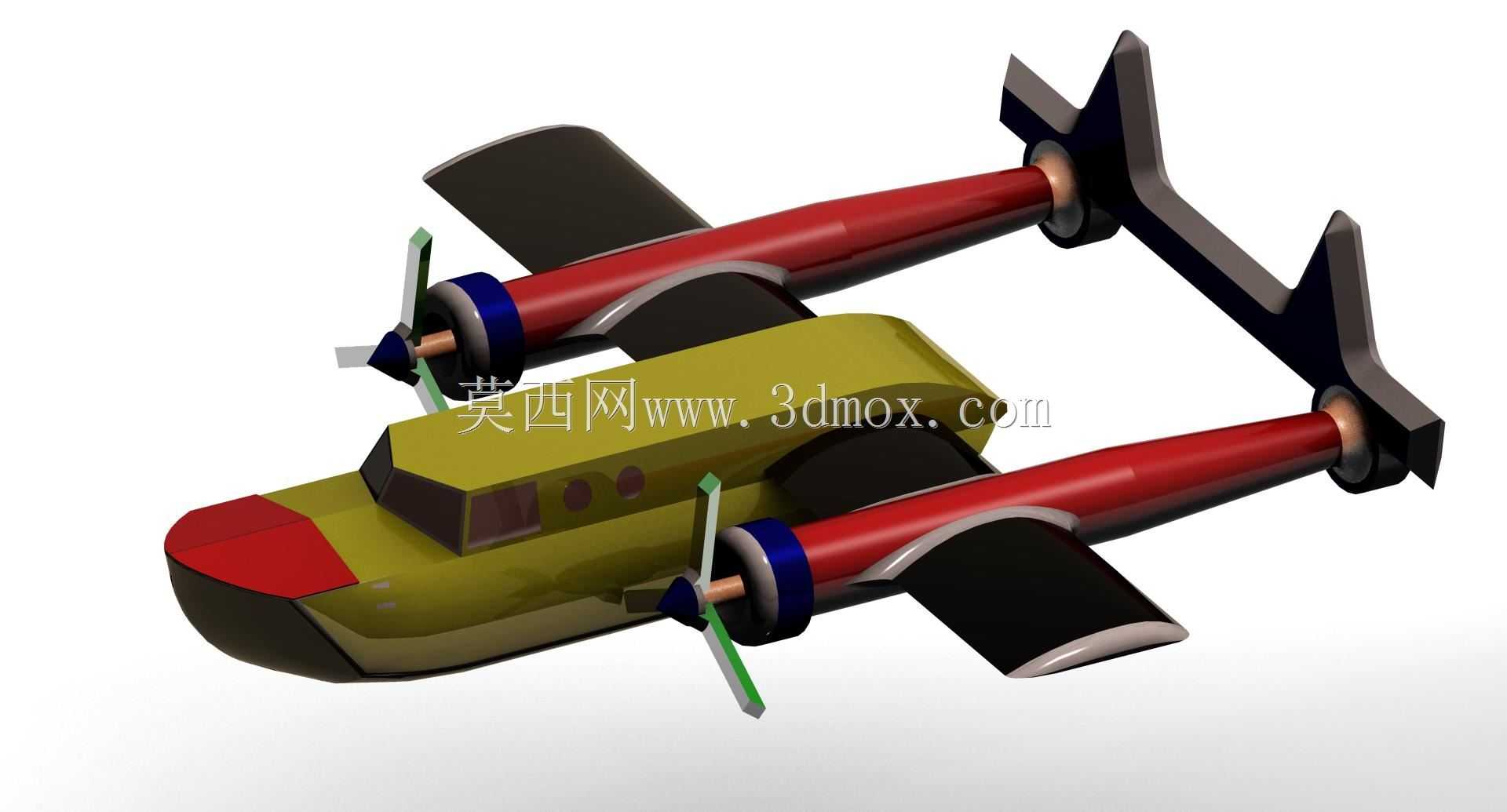

这款双发涡桨布局的两栖飞行器，机身采用船型底结构设计，可同时满足陆地跑道起降与水面滑行起降的使用需求，在近海巡逻、岛礁通勤、低空搜救、森林火情巡护场景下具备极强的环境适配性，无需依赖高标准铺装跑道即可完成作业部署。从结构设计逻辑来看，整机采用高置上单翼配合双尾撑延伸布局，两台涡桨动力单元对称布置于机翼中段发动机舱位，这种布局一方面可以让螺旋桨获得足够的离地、离水高度，避免水面滑行时飞溅的水流冲击桨叶造成结构损伤，另一方面双尾撑连接的高置水平尾翼与双垂尾结构，能够在水面大迎角滑行状态下避开机身溅起的水幕干扰，保证尾翼操纵面的气动效率稳定。机身主体采用半硬壳式结构设计，船型底设置有断阶结构，可在水面加速滑行阶段快速打破水的表面张力，降低滑行阻力，帮助飞行器更快达到离水速度；机头位置做了上翘修型，既可以优化水面滑行时的防浪性能，减少前向涌浪对座舱视野的遮挡，也能调整整机气动重心，保证空中飞行时的纵向稳定性。动力单元的安装支架与机翼主承力梁直接连接，支架预留有足够的维护操作空间，可满足日常发动机检修、桨叶更换的操作边界需求；起落架采用可收放结构设计，陆地起降时起落架放下锁定，提供地面滑行与着陆的支撑能力，水面作业时起落架完全收纳入机身侧部舱段，避免额外增加水阻。机翼两端设置有浮筒结构，可在水面漂浮状态下提供横向稳定力矩，防止飞行器侧翻；座舱段采用多座布局，舷窗位置按照人机工程学高度布置，可保证驾乘人员的侧向视野，机身侧面预留有任务设备安装接口，可根据不同作业场景加装搜救探照灯、航拍吊舱、火情监测传感器等外设。从安装边界来看，整机翼展与机身长度的比例控制在合理区间，水面滑行时的横向稳定裕度充足，尾撑结构的长度经过气动优化，可让平尾处于机翼下洗流影响较小的区域，提升操纵响应精度；螺旋桨桨叶采用变距设计，可适配不同飞行速度下的动力输出需求，发动机舱后部设置有散热进气口，可保证动力单元长时间低空作业时的工作温度处于合理区间。船型机身的底部做了耐磨强化设计，可应对水面漂浮杂物、浅滩砂石的轻微摩擦，提升结构使用寿命；整机的重心设计位于机翼气动中心前方合适位置，既保证空中飞行的静稳定性，也能避免水面起降时出现拿大顶的风险，操纵系统的传动路径沿尾撑内部布置，可减少外部气流、水流对传动结构的侵蚀，降低日常维护频次。
