箭形飞翼布局飞行器结构设计方案

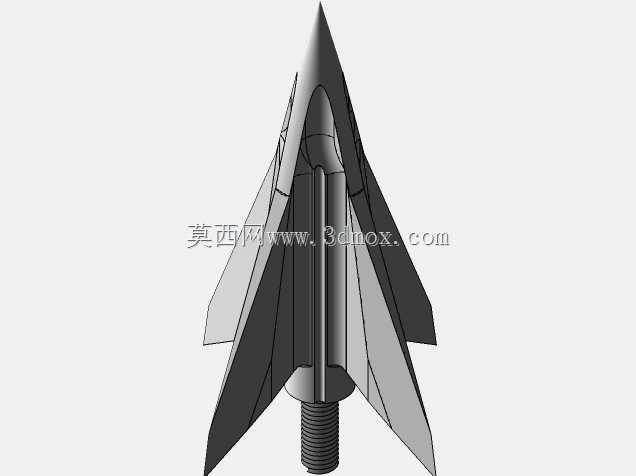

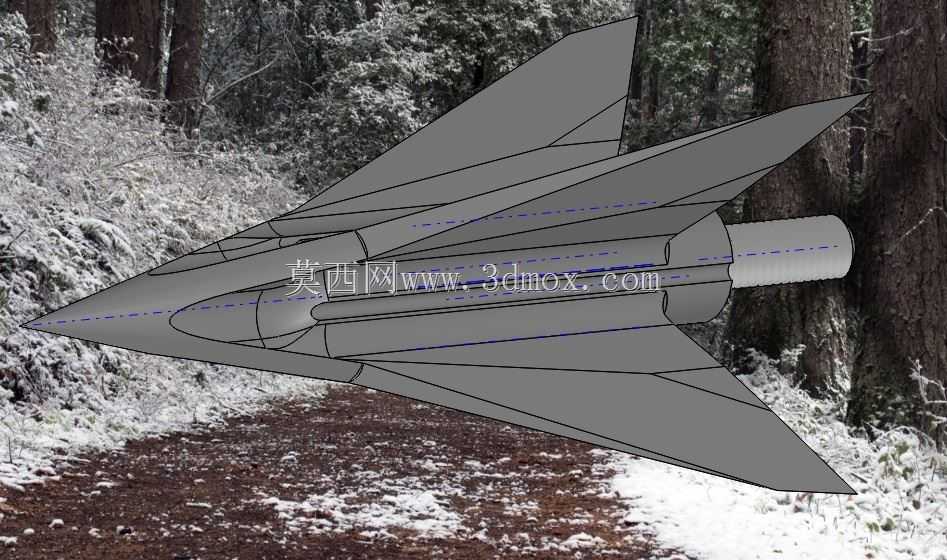

这款箭形飞翼布局的结构设计，最初是针对低空高速突防场景的验证需求展开的，不同于常规布局飞行器的独立机身、机翼、尾翼分段设计，整体采用翼身完全融合的构型，从机头尖点开始沿展向平滑过渡到翼尖，整个外露曲面没有明显的部件拼接折线，能大幅降低跨音速飞行阶段的激波阻力。从实际使用场景来看，这类构型既可以作为小型高速靶机的主体结构，也能为长航时无人侦察飞行器的气动选型提供验证参考，无尾飞翼的布局天生具备更低的雷达反射特征，在需要低信号特征的作业场景下有天然的结构优势。设计过程中首先敲定的是整体的安装边界，机身主体长度控制在1.2米量级，翼展控制在0.9米，尾部预留的动力舱段直径为110毫米，能够适配常规的小型涡喷发动机或者大直径电动涵道动力单元，不需要额外修改机身曲面就能完成动力段的装配。机身中段的内部舱室沿航向预留了连续的安装空间，从机头后方300毫米位置开始到发动机前端止，整个舱段的截面保持规整的类梯形，能够容纳飞控系统、电池或者燃油箱、任务载荷等组件，不需要额外设计突出机身的设备舱，避免破坏整体的气动连续性。机翼部分采用了大后掠角的切尖三角翼设计，前缘后掠角达到65度，后缘设置了独立的操纵面安装位，沿翼展方向预留了舵机的安装槽位，操纵面的偏转角度范围设计为正负25度，能够同时满足俯仰和滚转方向的操纵需求，不需要额外设计垂直尾翼就能保证航向稳定性，这也是飞翼布局减重的核心设计点。结构设计上没有采用传统的蒙皮加框架的分段拼接思路，而是将主承力梁和机身主体的曲面做了一体化设计，主承力结构沿航向从机头延伸至尾喷口位置，翼面的承力肋直接和主承力梁一体化成型，既减少了装配环节的紧固件使用，也能降低整体结构重量，在保证结构强度的前提下，整机的结构重量能控制在8千克以内。需要注意的是，这类大后掠飞翼布局的低速特性偏弱，设计时特意在翼身融合的位置做了小范围的翼型修型，在机翼外段适当增加了翼型的相对厚度，既能够提升低速飞行阶段的升力系数，也能在翼内预留足够的空间布置舵机和走线，不需要额外增加整流结构。尾部的动力舱段和机身主体采用平滑过渡的整流设计，尾喷口和机身尾部的曲面齐平，避免动力段突出机身带来额外的阻力，同时在动力舱周围预留了散热通风的通道，能够保证动力单元长时间工作时的散热需求，不会出现热量堆积影响内部电子设备的情况。整体曲面的曲率变化全程保持连续，没有出现曲率突变的位置，既能够降低飞行过程中的摩擦阻力，也能在后续加工环节降低复合材料蒙皮的成型难度，不管是采用3D打印制作验证样机，还是采用模具成型制作批量结构件，都不需要额外做曲面的修补调整。
