带外置阻尼罐的摩托车后减震结构设计

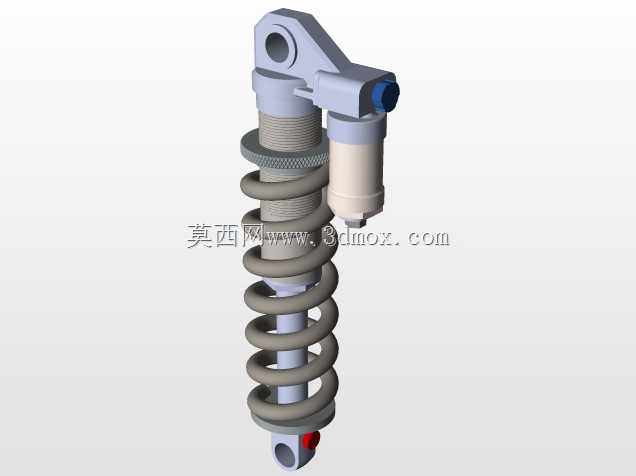

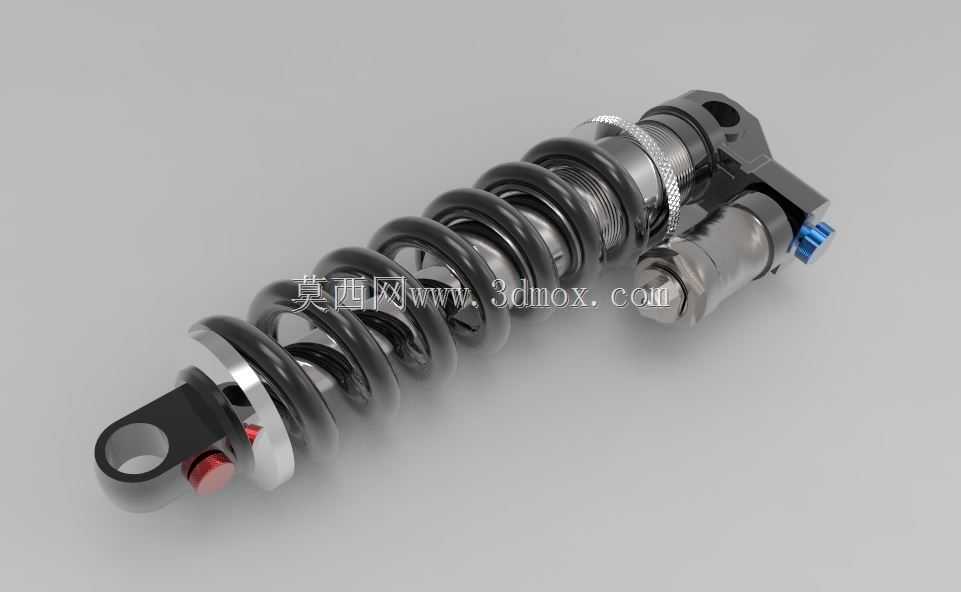

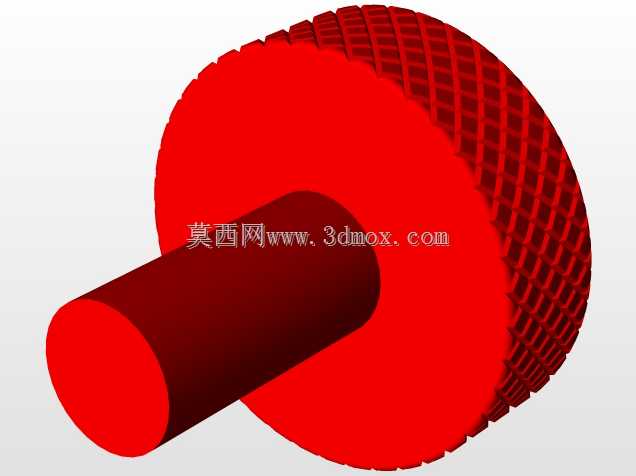

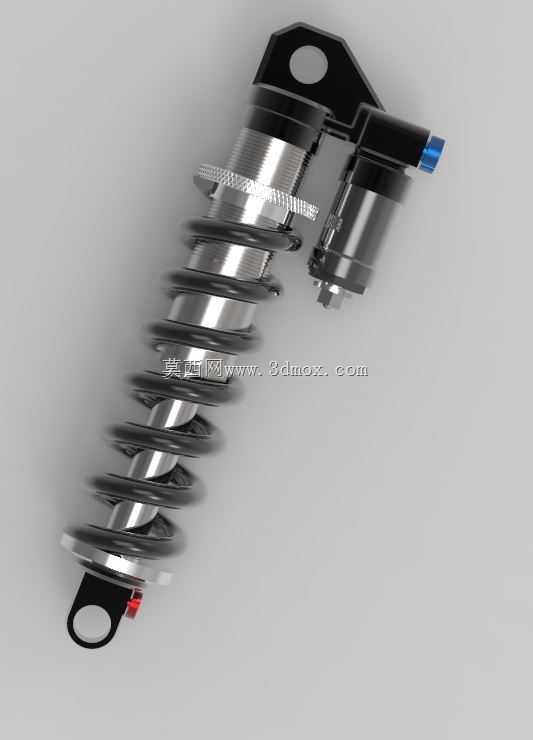

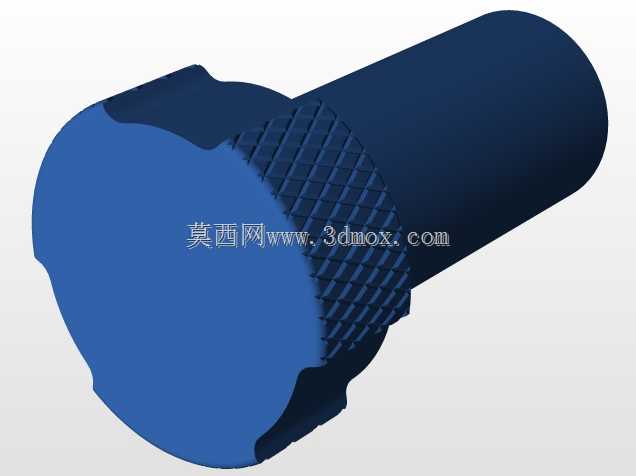

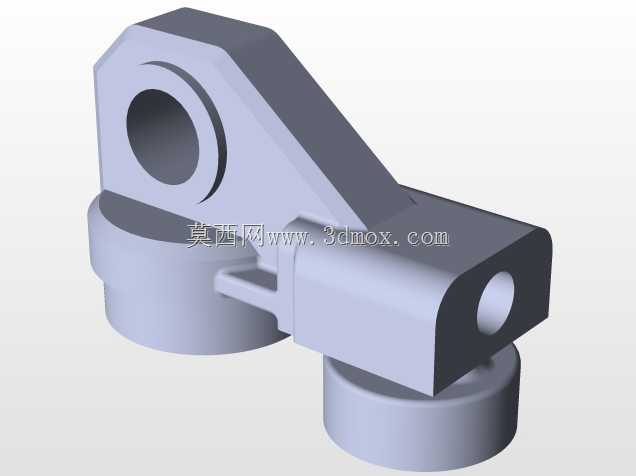

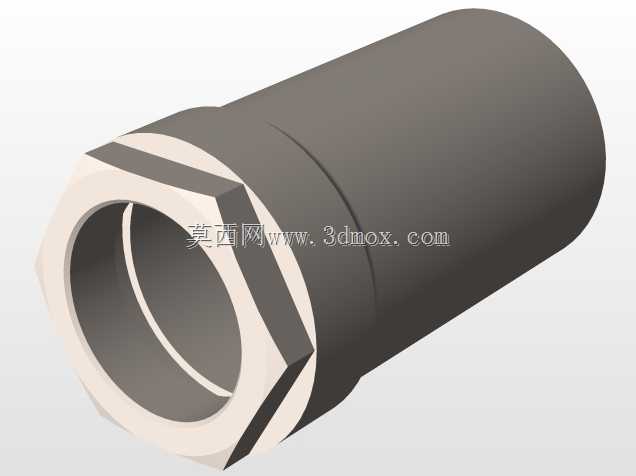

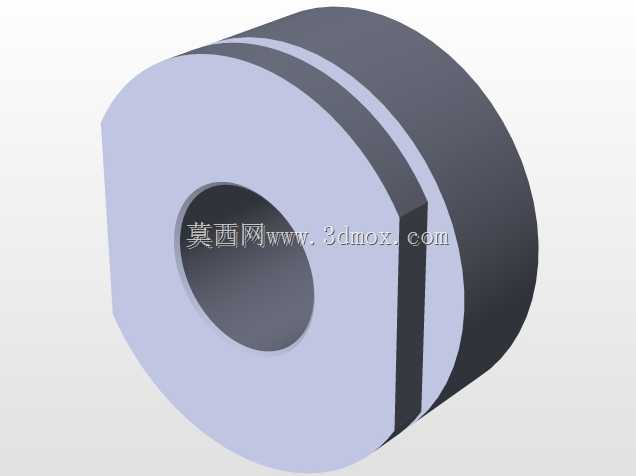

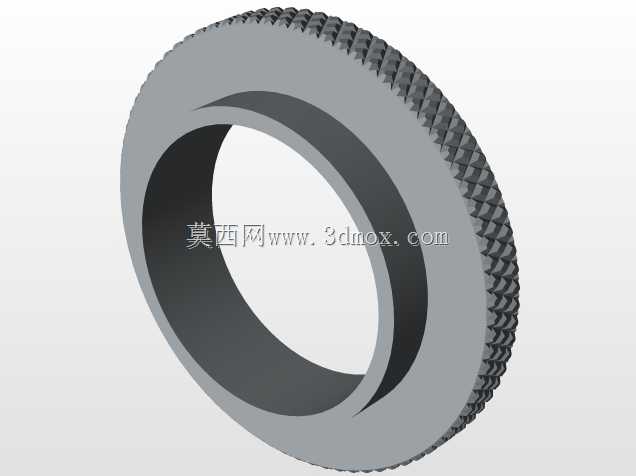

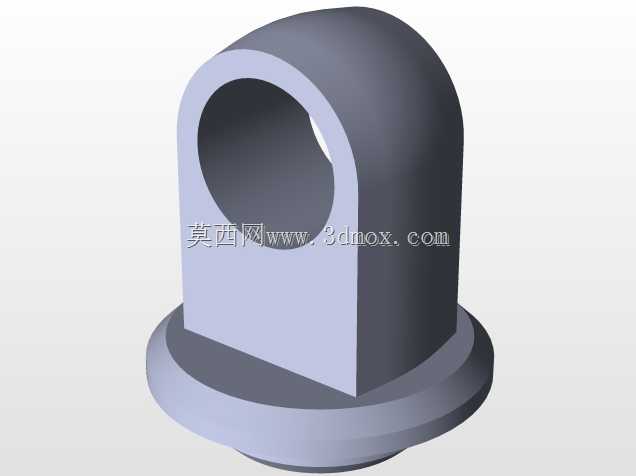

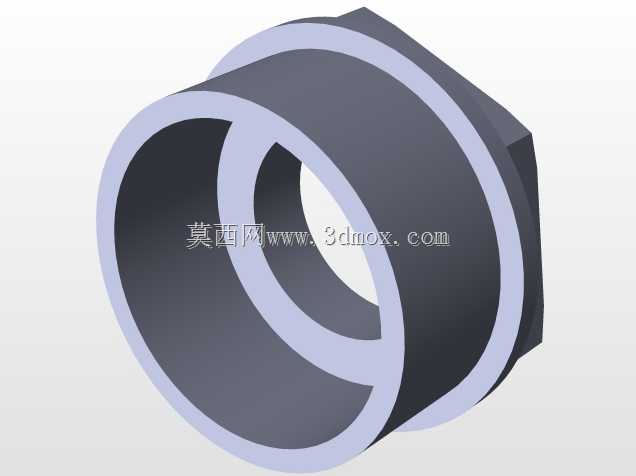

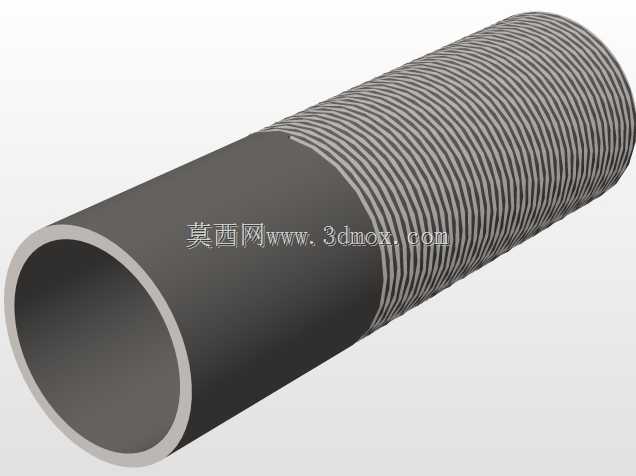

这类带外置阻尼调节结构的后减震，目前大量应用在中大排量越野摩托、高性能街车以及改装电摩的后悬挂系统中，区别于传统一体式阻尼减震，外置阻尼罐的设计能够将阻尼油与高压气室做物理分隔，避免长时间连续颠簸工况下阻尼油因为高温混入气泡出现的减震衰减问题，在非铺装路面连续跳跃、山路连续过弯的工况下能保持更稳定的阻尼输出特性。从结构设计逻辑来看，整个减震采用上下吊耳式安装结构，上端吊耳带衬套安装孔用于连接车架后摇臂上方的安装座，下端吊耳同样带橡胶衬套结构直接固定在后摇臂的减震安装位，安装时需要保证上下吊耳的安装面平行度公差控制在0.1mm以内，避免减震工作过程中出现侧向弯矩导致活塞杆偏磨漏油。核心的弹性元件采用等节距圆柱螺旋弹簧设计，弹簧表面做了滚花防滑处理？不对，是弹簧上下的调节座做了网纹滚花结构，方便徒手或者用专用卡钳调整弹簧预压行程，不需要额外的复杂工具就能完成车辆坐高、后悬挂初始硬度的调节，适配不同体重骑手或者不同载重场景的使用需求。外置的阻尼罐通过侧置的连接油路与主减震筒连通，阻尼罐端部的调节旋钮可以手动调整压缩阻尼与回弹阻尼的大小，顺时针旋转增大阻尼力适合重载、高速行驶场景，逆时针旋转减小阻尼力适合非铺装路面的滤震需求。设计过程中需要重点考虑活塞杆的表面处理工艺，一般采用硬铬镀层保证表面粗糙度在Ra0.4以下，配合双层油封结构能够阻挡泥沙、污水进入减震筒内部，延长密封件的使用寿命。整个减震的工作行程预留了足够的冗余量，在最大压缩状态下弹簧不会出现并圈冲击，最大伸长状态下也不会拉脱内部的限位结构，安装边界上需要预留出阻尼罐的侧置空间，避免减震上下运动过程中阻尼罐与后摇臂、车架或者后轮挡泥板发生运动干涉。主减震筒的外壁做了抛光处理，既能够提升散热效率，也能减少行驶过程中泥沙附着在筒壁表面磨损油封，弹簧的刚度匹配经过多轮调校，能够在过滤路面细碎颠簸的同时，提供足够的支撑力抑制过弯时的侧倾以及急加速时的车尾下沉。
