带锁止结构D型承重登山钩环结构设计

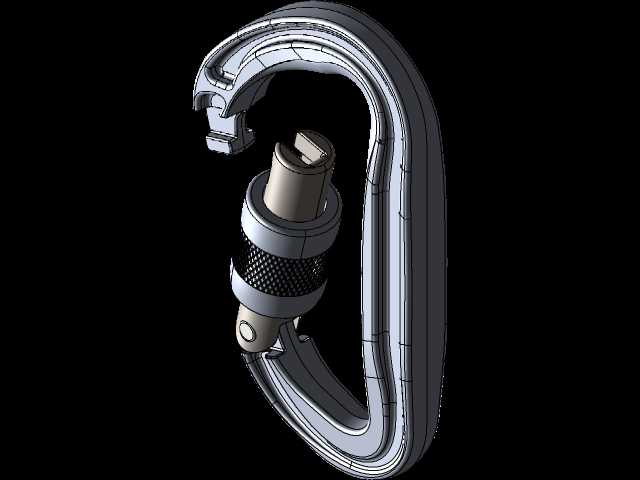

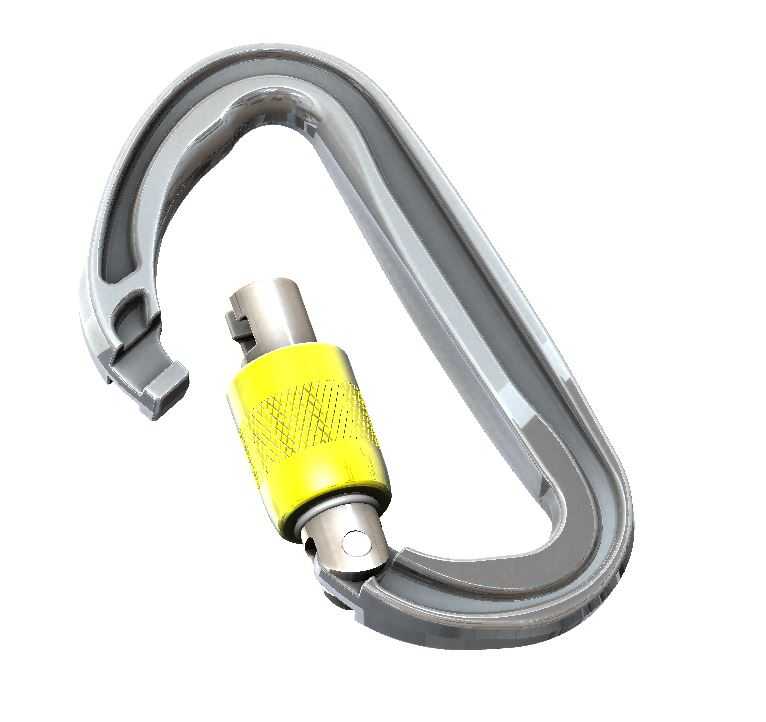

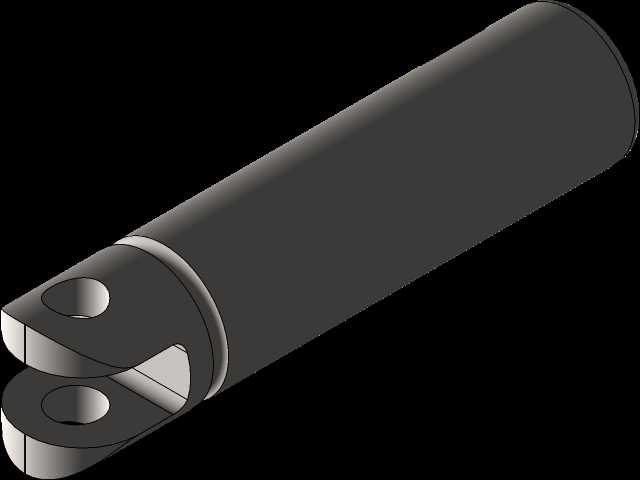

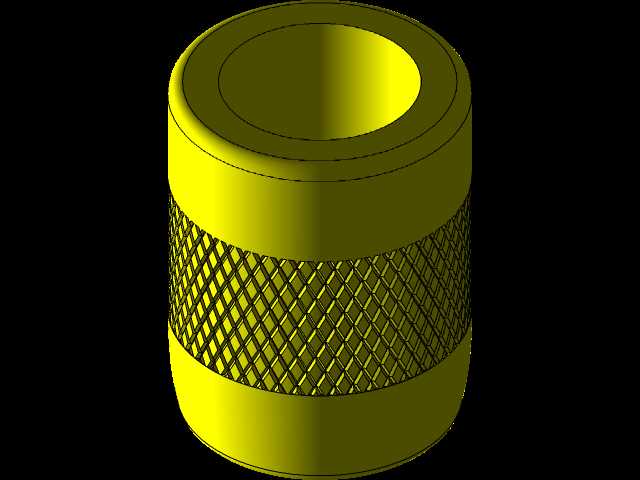

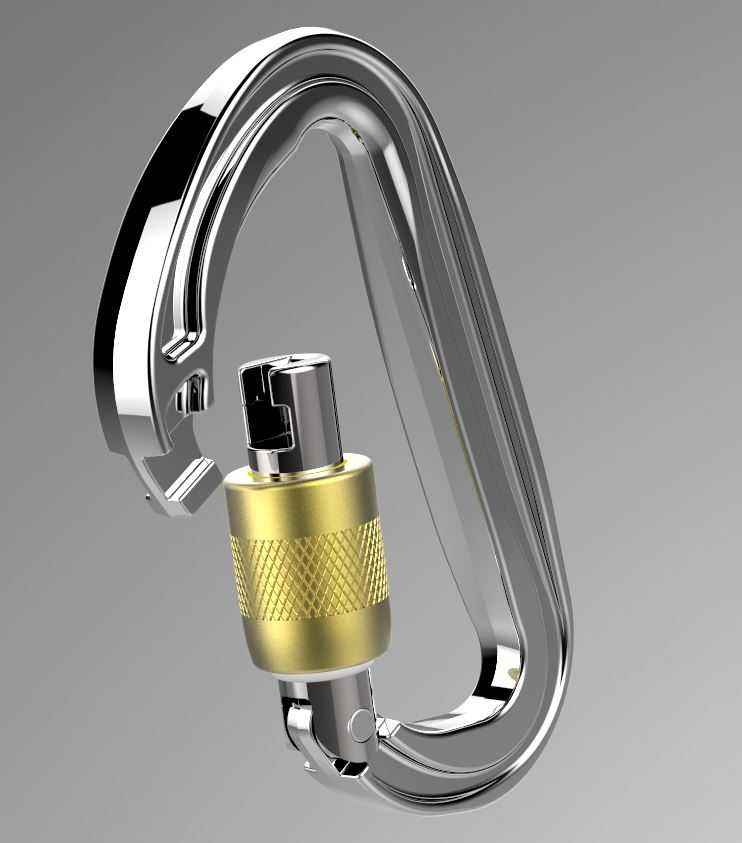

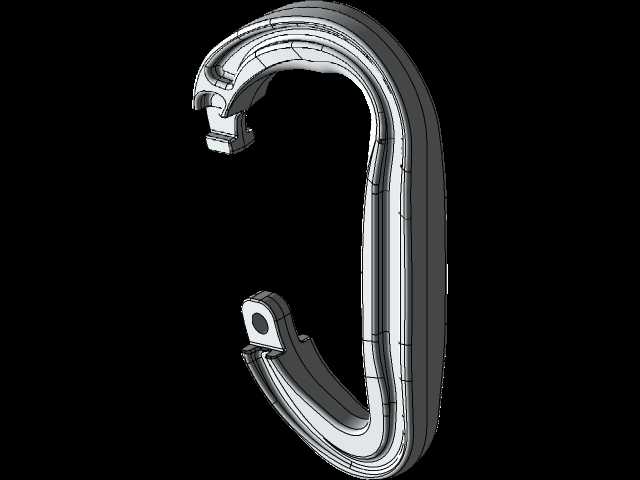

　　这款带螺纹锁止结构的D型钩环，在户外攀登、高空作业、设备吊装、户外装备挂载等场景中应用广泛，核心作用是实现两个承载部件之间的快速可拆连接，同时在受载状态下避免意外脱开的风险。从结构设计逻辑来看，整体采用D型轮廓而非正圆形，是因为D型结构在受拉时，载荷会更多传递到钩环背部的直段区域，相比圆形环能减少开口侧的应力集中，同等截面尺寸下承载效率更高，也更适配织带、绳索等扁平连接件的挂载形态。锁止部分采用了带滚花纹理的旋转锁套，锁套与钩舌的配合段做了轴向限位，旋转到位后钩舌无法向内按压开启，滚花设计是为了在戴手套或者手部有污渍、沾水的工况下，依然能获得足够的摩擦力完成锁止与解锁操作，不会出现打滑拧不动的情况。钩舌的转轴位置设置了复位扭簧，

　　常态下钩舌保持闭合状态，即使锁套未完全旋紧，也能依靠扭簧的预紧力避免钩舌意外翻开，形成双重防脱的冗余设计。从安装边界来看，钩环开口尺寸适配常规直径的登山绳、安全织带以及小型设备的挂载吊耳，锁套的外径做了收窄处理，不会因为锁套突出过多导致挂载时与相邻部件发生干涉，钩体的截面采用了圆润的过渡倒角，既避免了尖锐棱边割伤挂载的织带、绳索，也能减少应力集中点，提升整体的疲劳强度。在建模过程中，需要重点关注几个配合公差：锁套与钩舌的螺纹配合段要预留足够的间隙，避免户外使用时进入泥沙、灰尘后出现锁死无法转动的情况；钩舌与钩体开口处的贴合面要做平面度控制，闭合后不能出现过大的缝隙，防止细小的挂载绳从缝隙中滑出；转轴位置的配合间隙要控制在合理范围，

　　既要保证钩舌转动顺畅无卡滞，也要避免间隙过大导致钩舌晃动量超标，影响锁套的正常锁止。另外钩体的曲面过渡要保证顺滑，所有受力区域的圆角半径不能过小，否则在进行有限元受力分析时，会出现局部应力远超材料屈服强度的情况，实际使用中容易在应力集中位置发生断裂。这类钩环在实际选型时，除了关注额定承载载荷，还要看锁止结构的操作便捷性，毕竟高空作业场景下，操作人员往往需要单手完成挂扣与锁止操作，过紧的锁套或者过于复杂的锁止结构都会影响作业效率，甚至带来安全隐患。
