摩托车操纵系统简易离合器拉杆结构

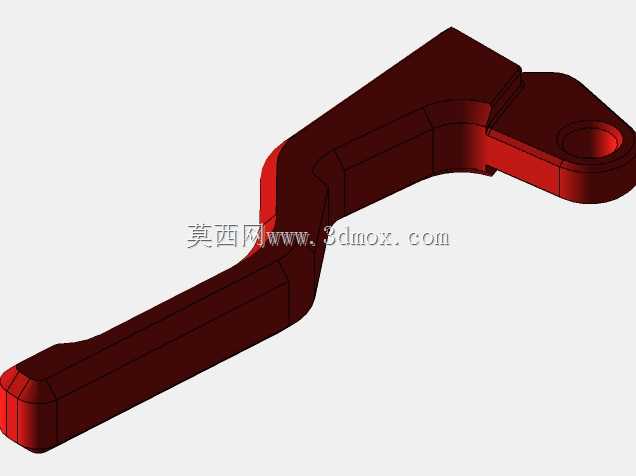

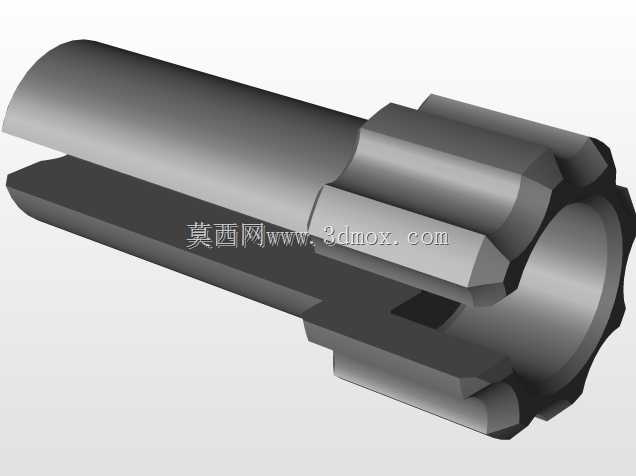

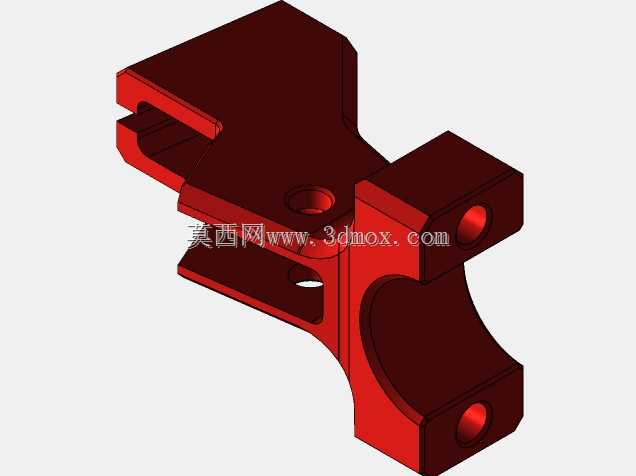

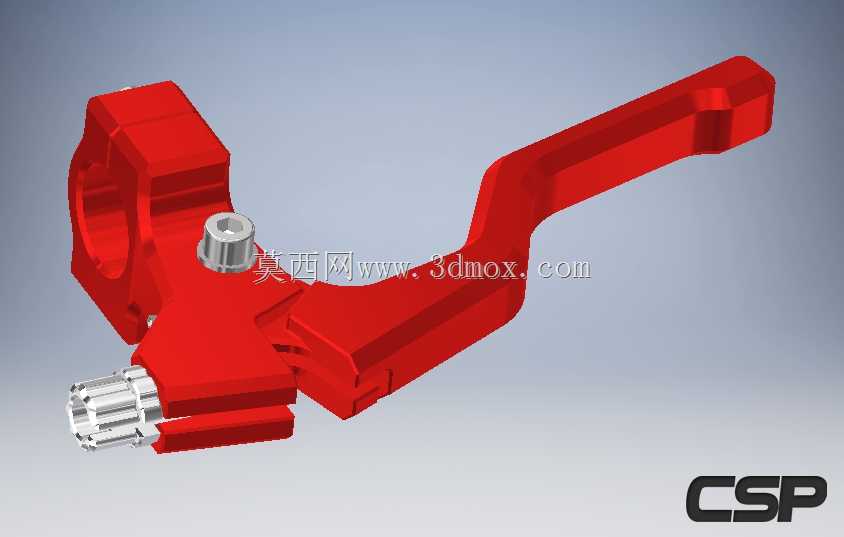

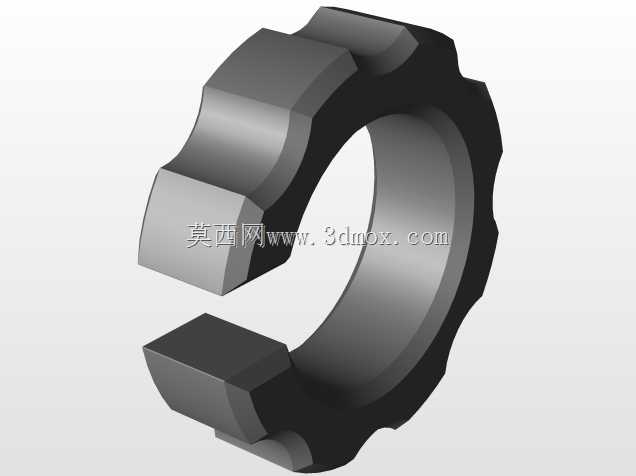

这款离合器操纵构件主要适配中小排量跨骑式摩托车的手动离合操纵场景，安装在车手把左侧位置，是骑手操控发动机动力通断的直接执行部件。日常骑行过程中，骑手捏动该构件的手柄端，即可通过拉索传动推动离合器分离轴承动作，切断发动机与变速箱之间的动力传输，完成起步、换挡、停车等操作，松开手柄后在离合器弹簧回弹力作用下，构件自动复位，动力恢复接合。从结构设计来看，整体采用一体式压铸基座加弯折成型操纵臂的组合结构，基座位置预留了与车把钢管配合的环形抱紧安装位，通过侧面的锁紧螺栓即可完成在车把上的固定，安装时不需要对原车把进行额外加工，适配直径22mm的标准摩托车车把钢管，安装边界不超出车把原有外轮廓50mm，不会与车把上的油门转把、刹车手柄、开关总成等周边部件产生运动干涉。操纵臂的弯折角度经过反复校核，捏合行程控制在20-25mm区间，符合普通骑手的手指发力习惯，长时间握持操控不容易产生手部疲劳，臂身做了等强度变截面设计，在握持位置适当加宽加厚提升结构强度，靠近转轴的位置做减重挖槽处理，在保证整体抗扭、抗弯强度满足使用要求的前提下，尽可能降低构件自身重量。基座上预留了拉索固定槽与调节螺母安装位，装配时可以通过调节螺母调整离合拉索的自由行程，保证离合器分离彻底、接合平顺，不会出现半联动打滑或者分离不清打齿的问题。构件上的转轴位置做了衬套安装位设计，日常使用时可以定期加注润滑脂降低转动磨损，延长构件的整体使用寿命，外露的金属紧固件都做了防锈镀层处理，能够适应雨天骑行、泥泞路段行驶等复杂使用场景下的防腐蚀要求。需要注意的是该构件本身不包含轴承锉等附属配件，装配时需要配合原车的离合拉索、转轴衬套、回位弹簧等部件共同组装使用，建模过程中已经预留了所有标准件的安装配合间隙，装配公差按照摩托车通用零部件的IT12级精度设定，能够满足批量生产的加工精度要求。
