多层波形弹性垫圈结构设计

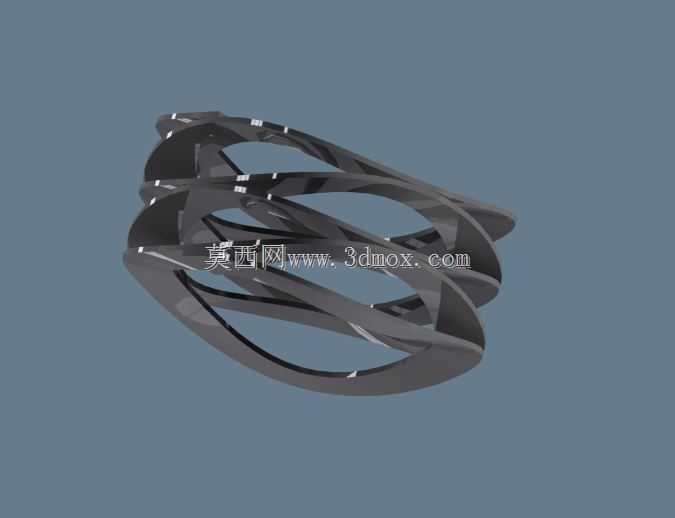

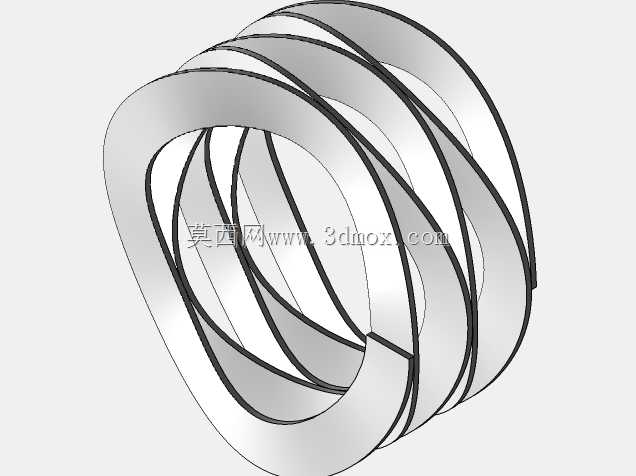

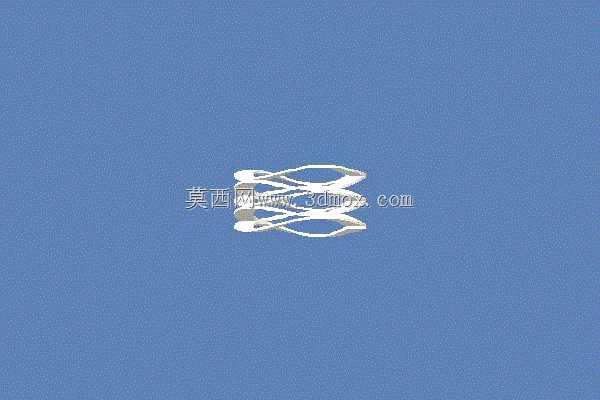

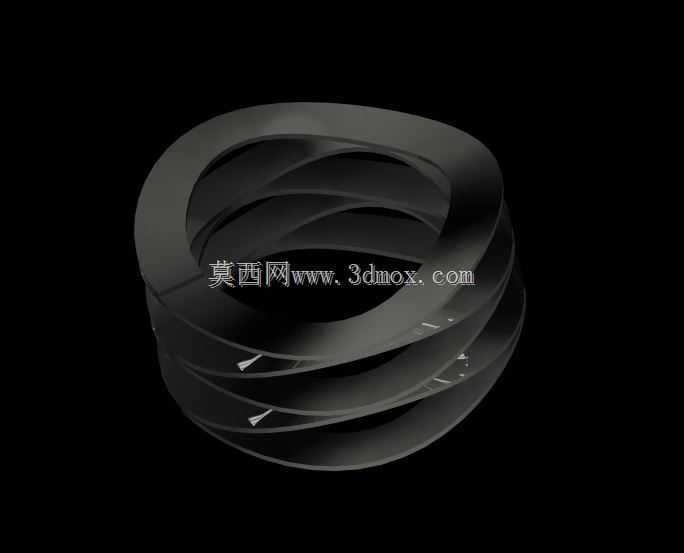

在各类机电设备的装配场景中，轴向空间受限但需要提供稳定预紧力的工况十分常见，这类场景下传统圆柱螺旋弹簧往往因为轴向安装尺寸过大无法适配，而平垫圈又无法提供持续的弹性补偿，波形弹簧的设计正是为了填补这类应用空白。这款多层波形弹簧采用连续波峰波谷的环形结构设计，通过多层波形金属片的叠合，在极小的轴向安装空间内即可提供符合设计要求的弹性力，相比同载荷等级的圆柱螺旋弹簧，轴向安装空间可压缩一半以上，非常适合应用在伺服电机端盖预紧、轴承轴向游隙补偿、离合器摩擦片压紧、阀门密封副预紧这类对安装空间有严格限制的部位。从设计逻辑来看，这款波形弹簧的波峰波谷采用均匀圆周分布的构型，每个波峰的升程经过反复校核，确保在额定压缩量下，各接触点的弹力分布均匀，不会出现偏载导致的局部应力集中问题。多层结构的设计让弹簧的载荷-变形曲线更趋平缓，在设备运行产生振动、轴向尺寸因热胀冷缩出现微量变化时，能够持续提供稳定的压紧力，避免连接部位出现松动、密封失效、轴承游隙超差等常见装配故障。在安装边界方面，这款波形弹簧的内外径尺寸严格适配常规标准沟槽的安装要求，安装时仅需将弹簧放置在预先加工的环形沟槽内，不需要额外的定位结构，弹簧的自由高度经过精准控制，装配到额定工作高度时，弹力刚好落在设计要求的区间内，既不会因为弹力过大导致轴承预紧过度发热，也不会因为弹力不足无法实现预紧效果。实际设备运行过程中，波形弹簧除了提供静态预紧力之外，还可以吸收设备运行中产生的轴向冲击与振动，降低连接部位的疲劳损伤，比如在小型风机、精密传动模组、汽车执行器内部，这类波形弹簧的应用可以大幅提升设备的运行稳定性，延长零部件的使用寿命。建模过程中，每一层波形片的曲率都经过连续曲率校核，避免出现折弯半径过小导致的应力集中问题，波峰与波谷的过渡区域采用光滑圆弧过渡，确保弹簧在反复压缩回弹过程中不会出现局部应力超限导致的断裂失效。
