禧玛诺Nexus三速自行车内置花鼓结构

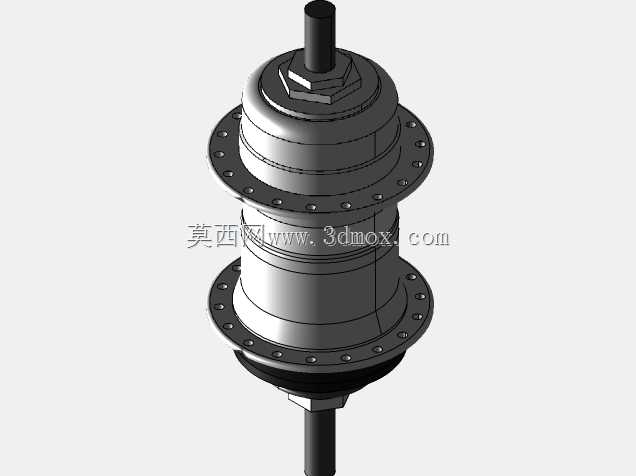

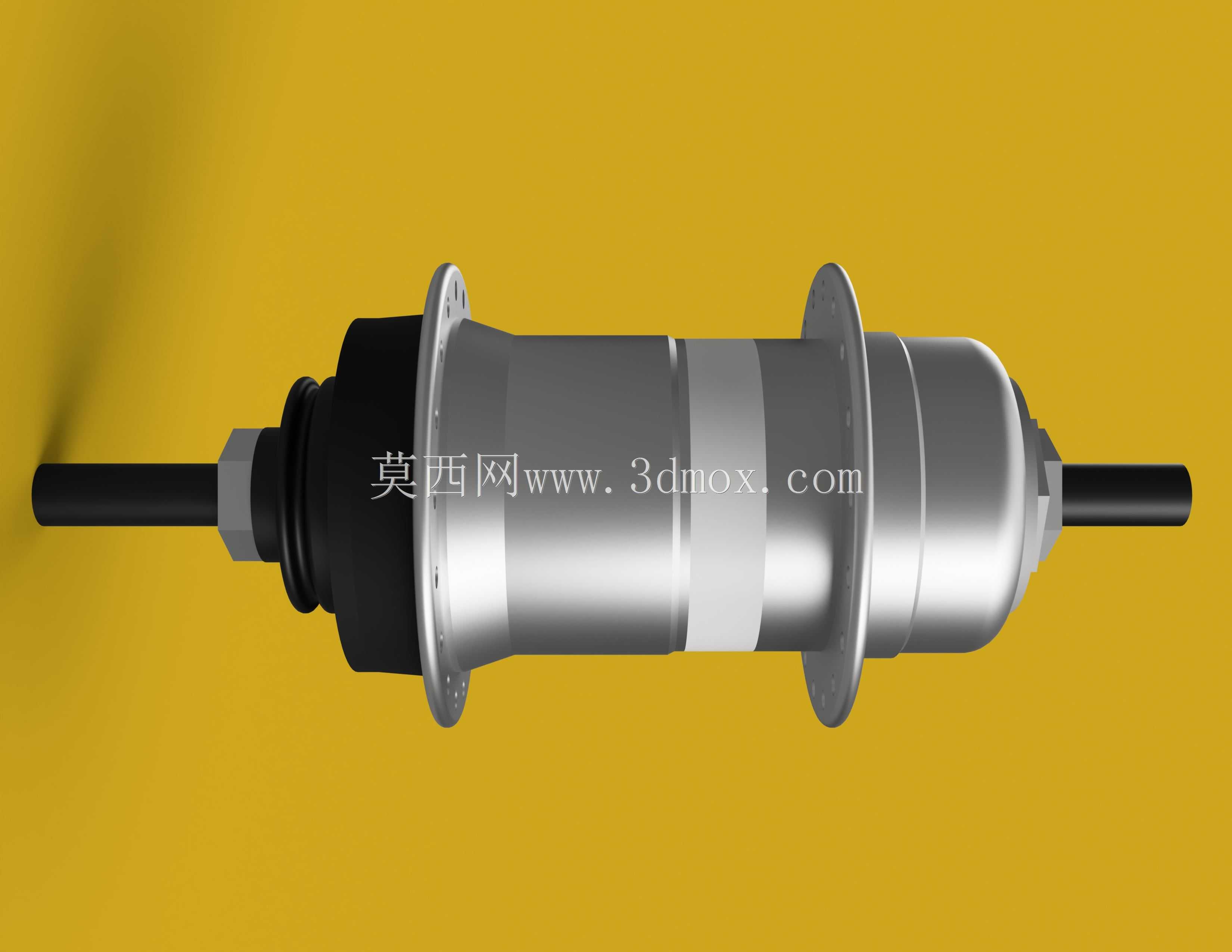

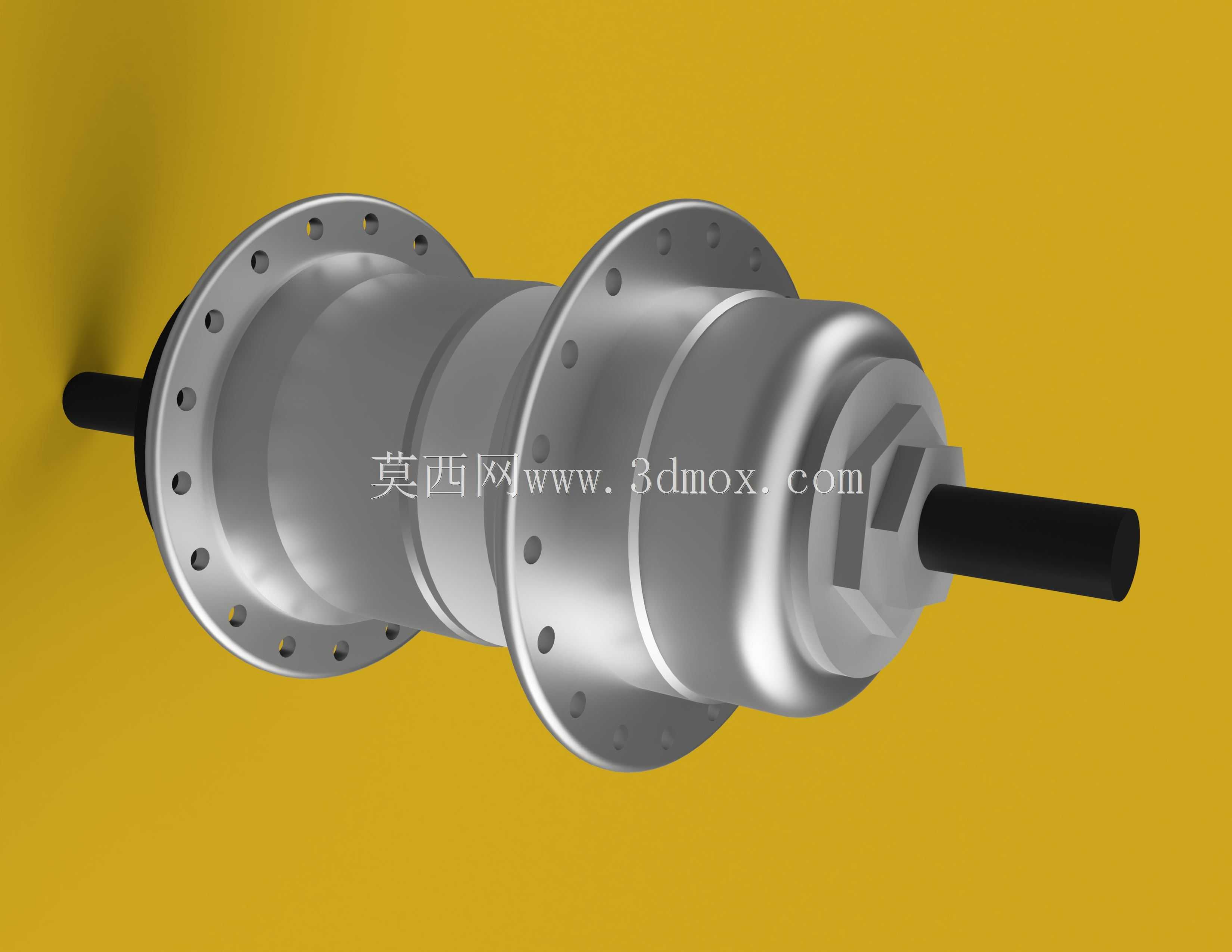

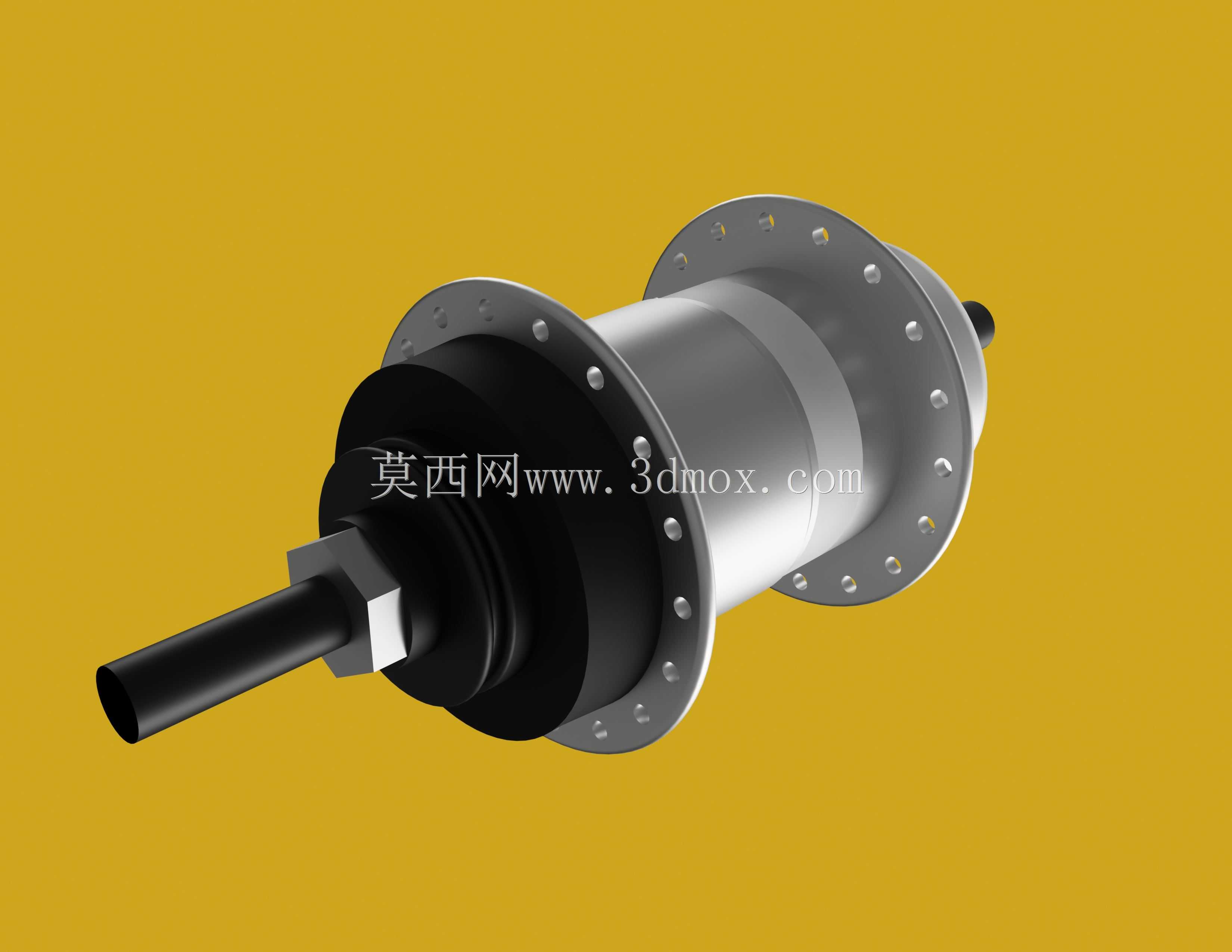

日常城市通勤自行车的传动系统设计中，内置变速花鼓一直是低维护需求场景下的核心选型部件，这款三速结构的花鼓，核心应用场景覆盖城市代步车、公共租赁自行车、短途通勤折叠车等对传动可靠性、维护便捷性要求较高的车型，区别于外置多片飞轮的变速结构，其全部变速齿轮机构都密封在花鼓壳体内部，能完全隔绝路面积水、泥沙、灰尘的侵入，长期使用不需要频繁清理飞轮、调整变速限位，适配日常高频次、低保养条件的使用需求。从功能特性来看，该结构通过花鼓内部的行星齿轮组实现三档传动比切换，可覆盖平路巡航、轻度爬坡、起步加速三种常用骑行工况，换挡操作通过花鼓轴端的转把拉线驱动内部换挡拨叉完成，不需要骑行过程中精准对位飞轮片，哪怕是静止状态下也能完成档位切换，适配城市骑行中频繁启停的路况特点。设计层面上，这款花鼓采用同轴对称布局，两端的法兰盘用于固定辐条，法兰盘的开孔间距、孔位角度完全匹配常规26寸、28寸城市车轮组的辐条编圈标准，中心轴段的长度适配常规城市车后叉的开档尺寸，安装时不需要额外调整车架开档间距，轴体两端的锁紧螺母结构可直接固定在车架后叉爪位上，轴端预留的换挡拉杆安装位可直接匹配市售常规内三速变速拉线组件。花鼓的外壳采用阶梯式圆柱结构，中段大直径壳体用于容纳内部行星齿轮、换挡棘爪、润滑脂腔，壳体表面做了光滑的圆弧过渡，没有突出的外置结构，能避免骑行过程中裤脚蹭到油污或者结构凸起，两端的轴肩位置设置了密封胶圈，可在车轮高速转动时阻挡外界杂质进入内部腔体，内部的齿轮传动副预留了足够的润滑脂存储空间，一次注脂可满足数千公里的使用需求。安装边界上，这款花鼓的辐条法兰直径、法兰到中心轴的偏移量都经过精准匹配，编圈后轮组的中心偏移量可控制在常规自行车轮组的允许公差范围内，不会出现轮组偏摆、蹭刹车皮的问题，轴体的螺纹规格匹配常规自行车的锁紧螺母、飞轮固定端盖，不需要定制特殊安装配件，替换原有单速花鼓时可直接兼容原有轮组辐条、车架安装位，大幅降低改装替换的适配成本。
