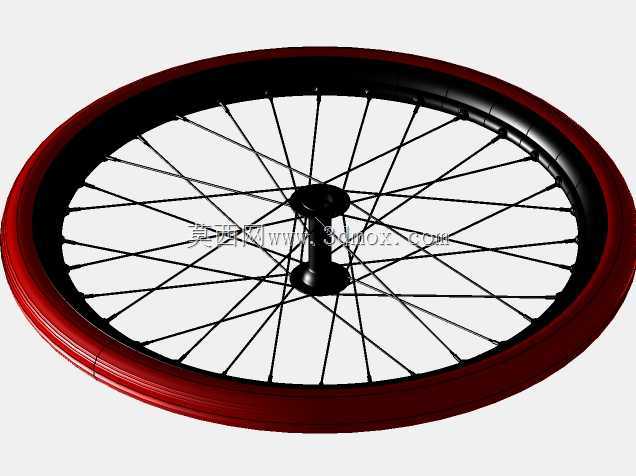

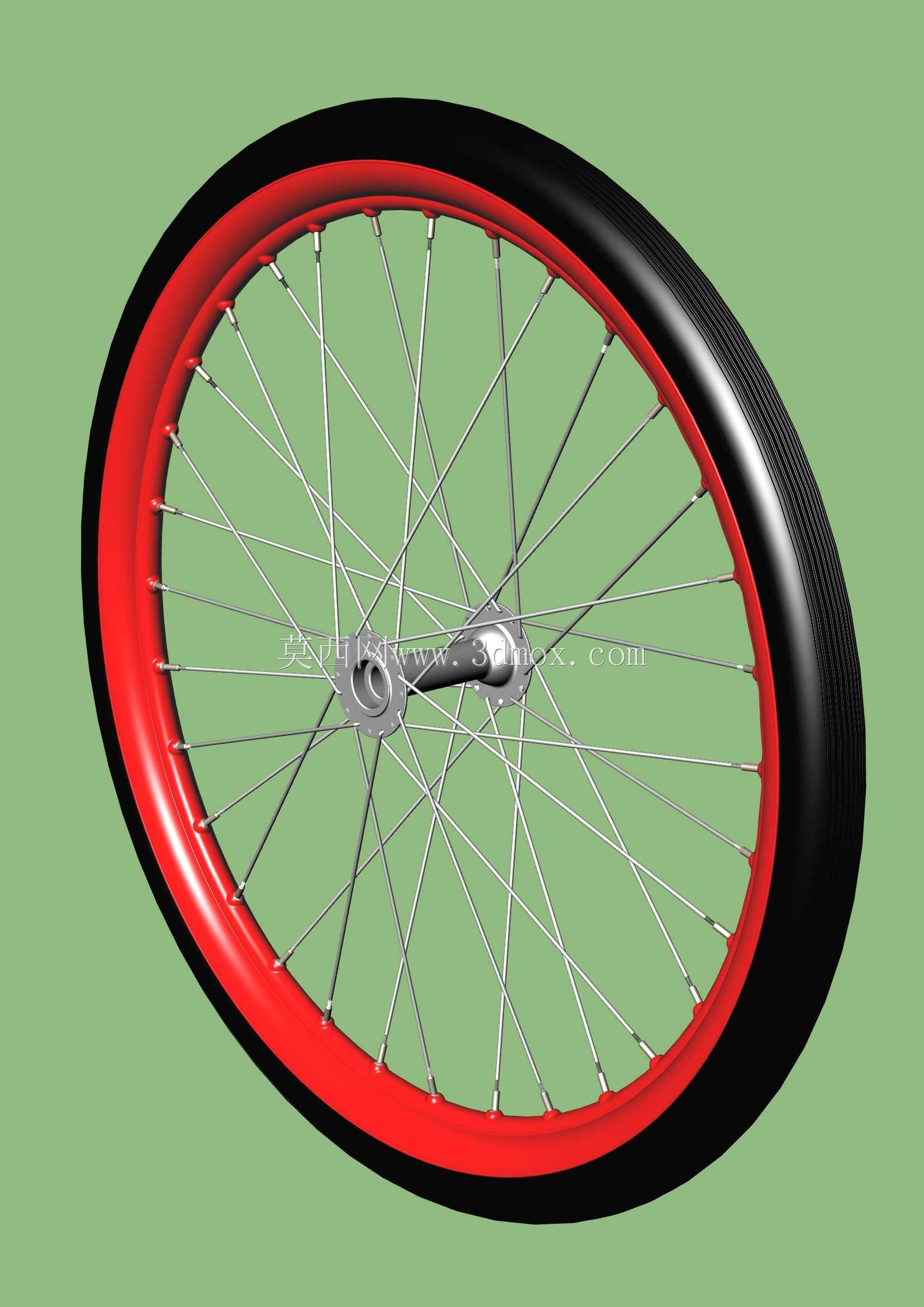

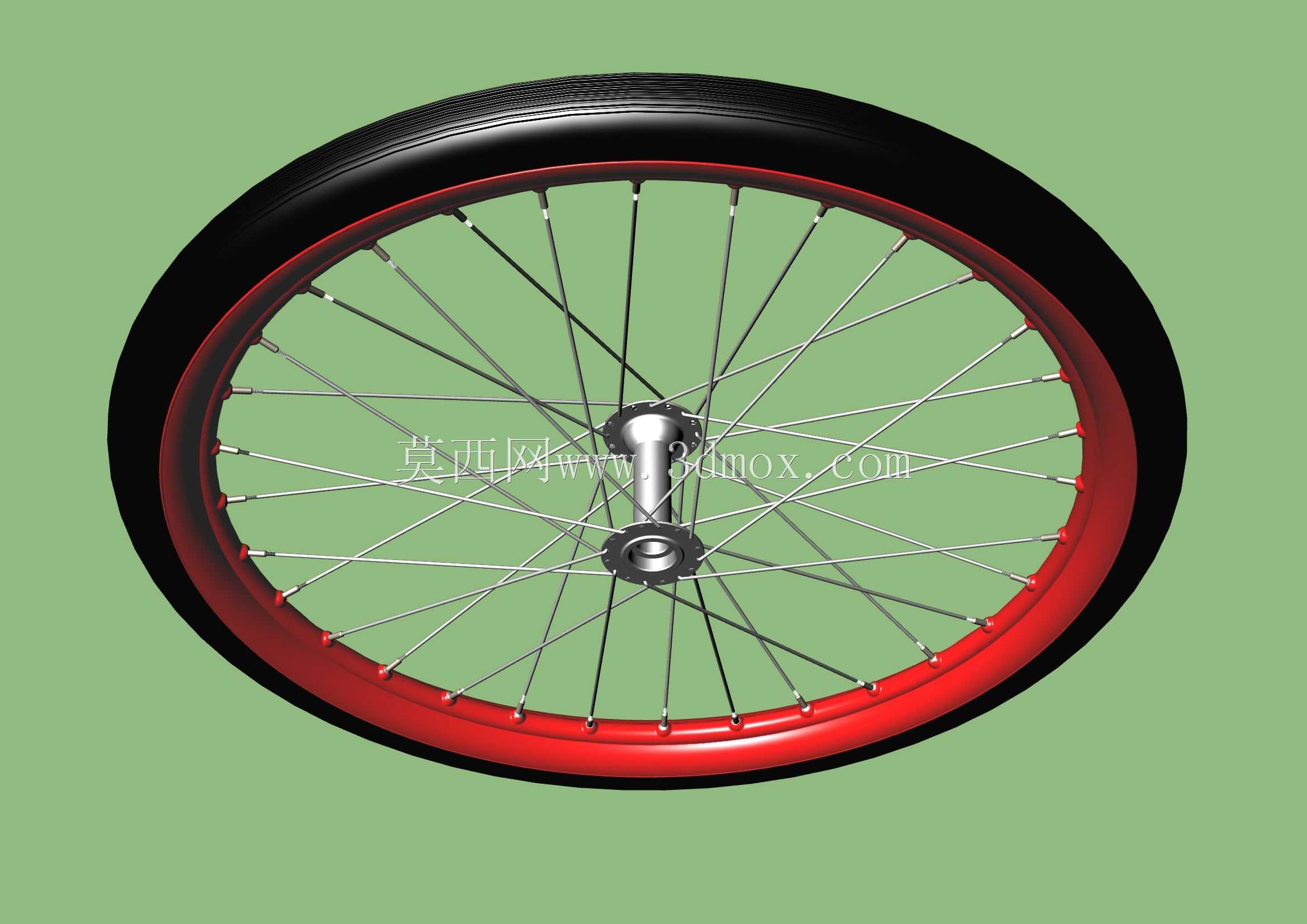

三十二辐条自行车轮组结构三维设计

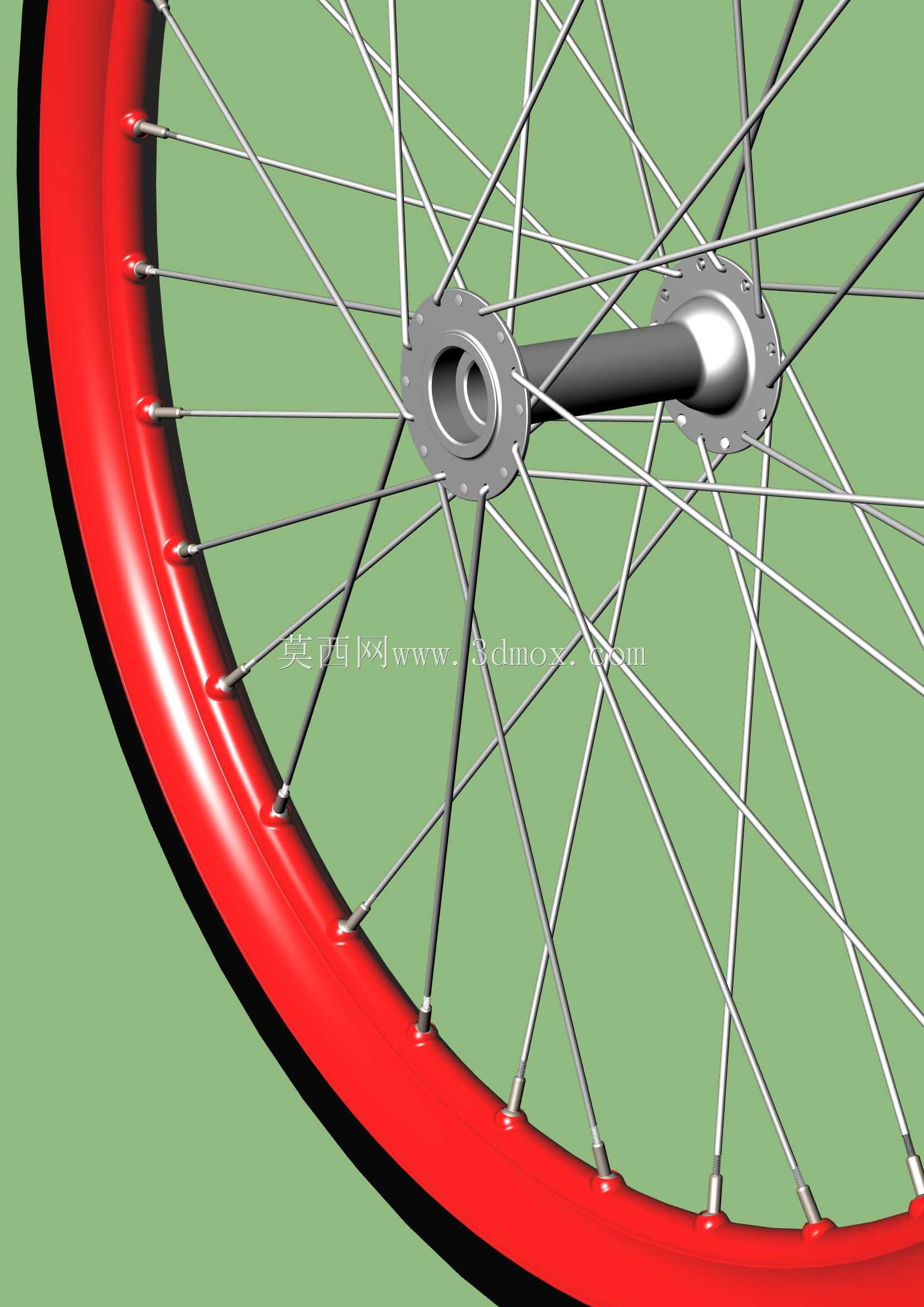

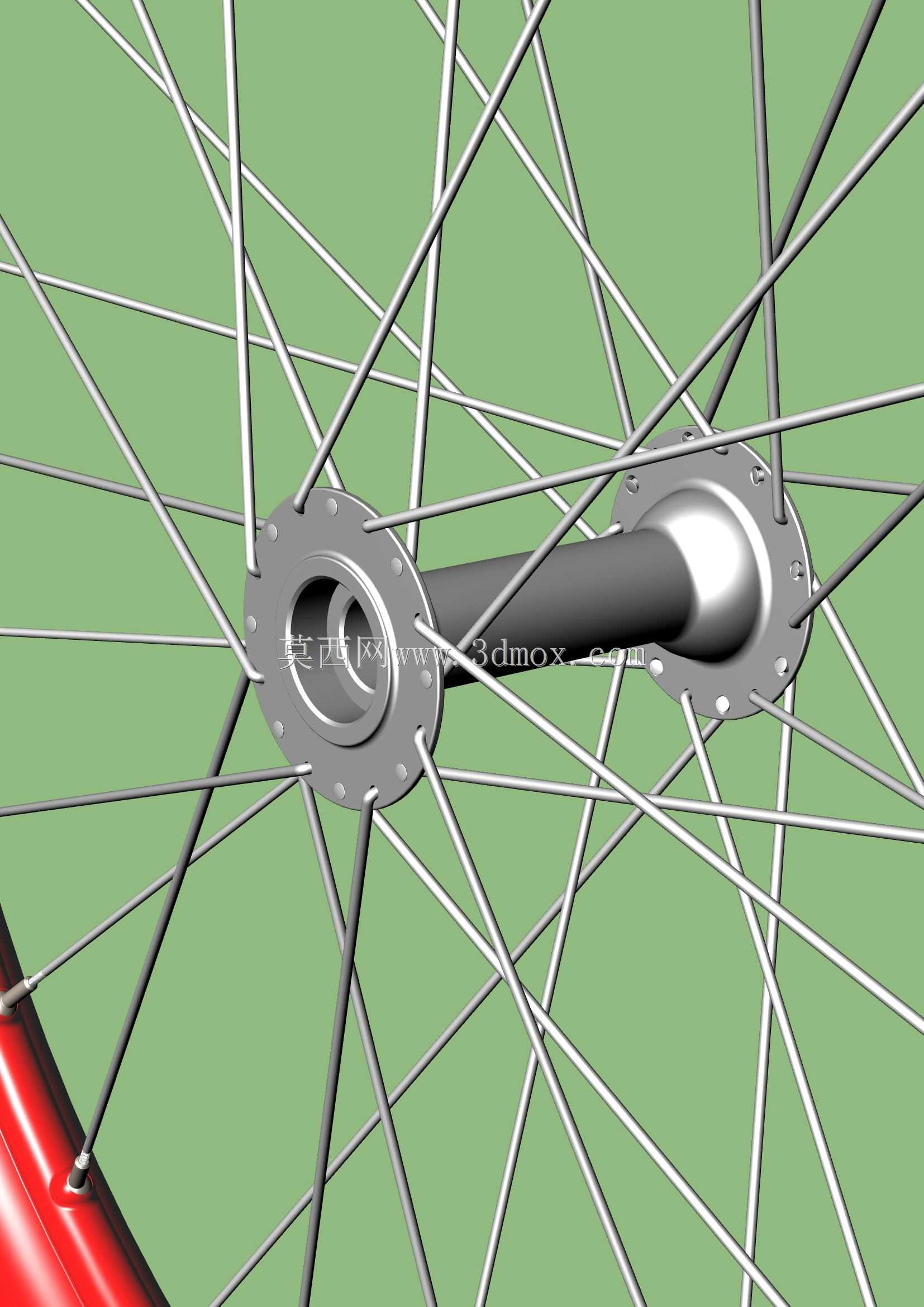

日常通勤、运动骑行类自行车的轮组作为直接接触地面的承载部件，其结构合理性直接决定骑行过程的受力传导效率与行驶稳定性，这款32辐条结构的自行车轮，在设计阶段优先考虑了径向承载与侧向抗形变能力的平衡，适配城市通勤车、入门运动山地车的日常使用场景，可覆盖铺装路面、轻度非铺装路面的行驶需求。从结构设计逻辑来看，32根辐条采用交叉编织的排布方式，每根辐条从花鼓法兰盘的固定孔出发，以固定倾角连接至车圈的辐条孔位，相邻辐条形成稳定的三角受力结构，在车轮承受垂直方向载荷时，辐条可将受力均匀分散至整个车圈圆周，避免局部应力集中导致的车圈变形；在车辆转向、侧倾时，交叉排布的辐条可提供足够的侧向支撑刚度，减少轮组偏摆量，保证骑行过程中的循迹性。设计过程中对安装边界做了明确的尺寸约束，车圈与外胎的配合尺寸匹配常规26英寸规格自行车外胎的安装公差，车圈内侧的胎唇卡槽尺寸符合通用充气轮胎的安装标准，可直接适配市面同规格的普通外胎、真空胎组件；花鼓部分的轴孔直径、轴档安装位尺寸兼容常规快拆杆、实心轴的安装要求，花鼓两端的法兰盘间距经过测算，保证辐条安装后形成的倾角处于最优受力区间，既不会因倾角过小导致径向支撑不足，也不会因倾角过大增加花鼓的侧向受力负荷。辐条的端头采用标准的辐条帽固定结构，与车圈上的辐条孔配合后可通过调整辐条帽的旋入深度校正轮组的圆度与偏摆量，满足轮组组装、后期维护时的校正需求；车圈截面采用双层结构设计，在辐条固定位置设置了加强凸台，避免长期受力后辐条孔位置出现开裂问题，外层车圈的侧壁预留了刹车块摩擦工作面，可兼容钳形刹、V刹等常规轮圈刹车结构的安装使用。轮组整体的受力传导路径经过多轮校验，垂直载荷从轮胎接触地面的位置传入车圈后，通过多根辐条的拉力传导至花鼓，再由花鼓传递至车架前叉、后叉结构，整个传导路径无应力突变点，可承受日常骑行过程中的冲击载荷，比如过减速带、路面小坑洼时的瞬时冲击力，不会出现辐条崩断、车圈失圆的问题。
