斯堪尼亚商用车品牌标识立体造型设计

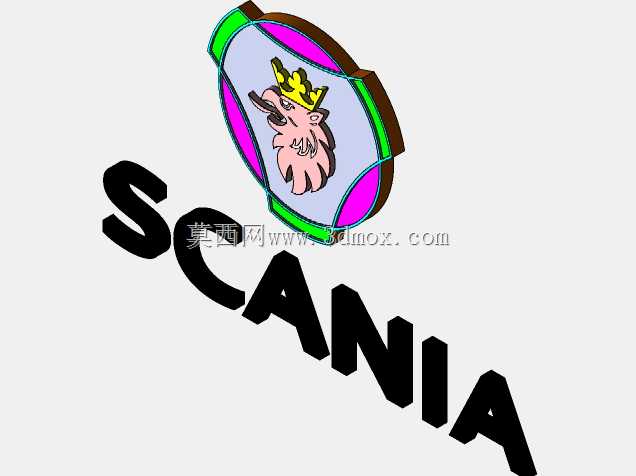

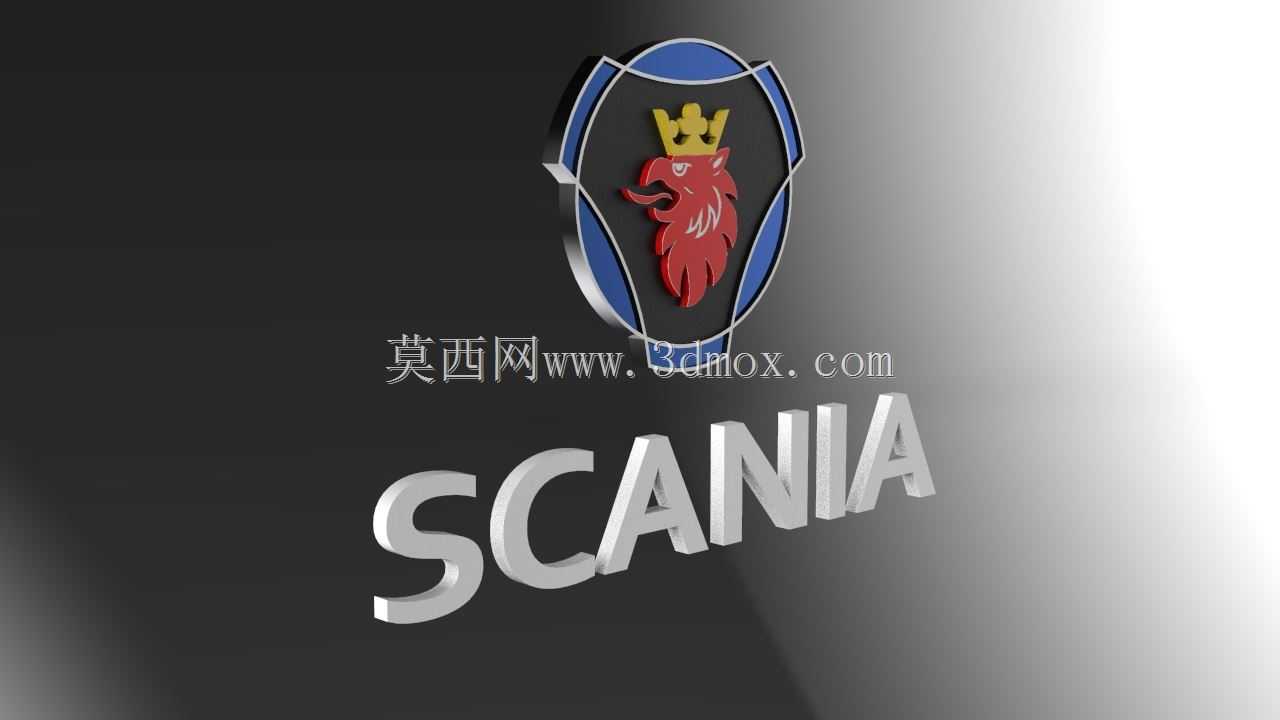

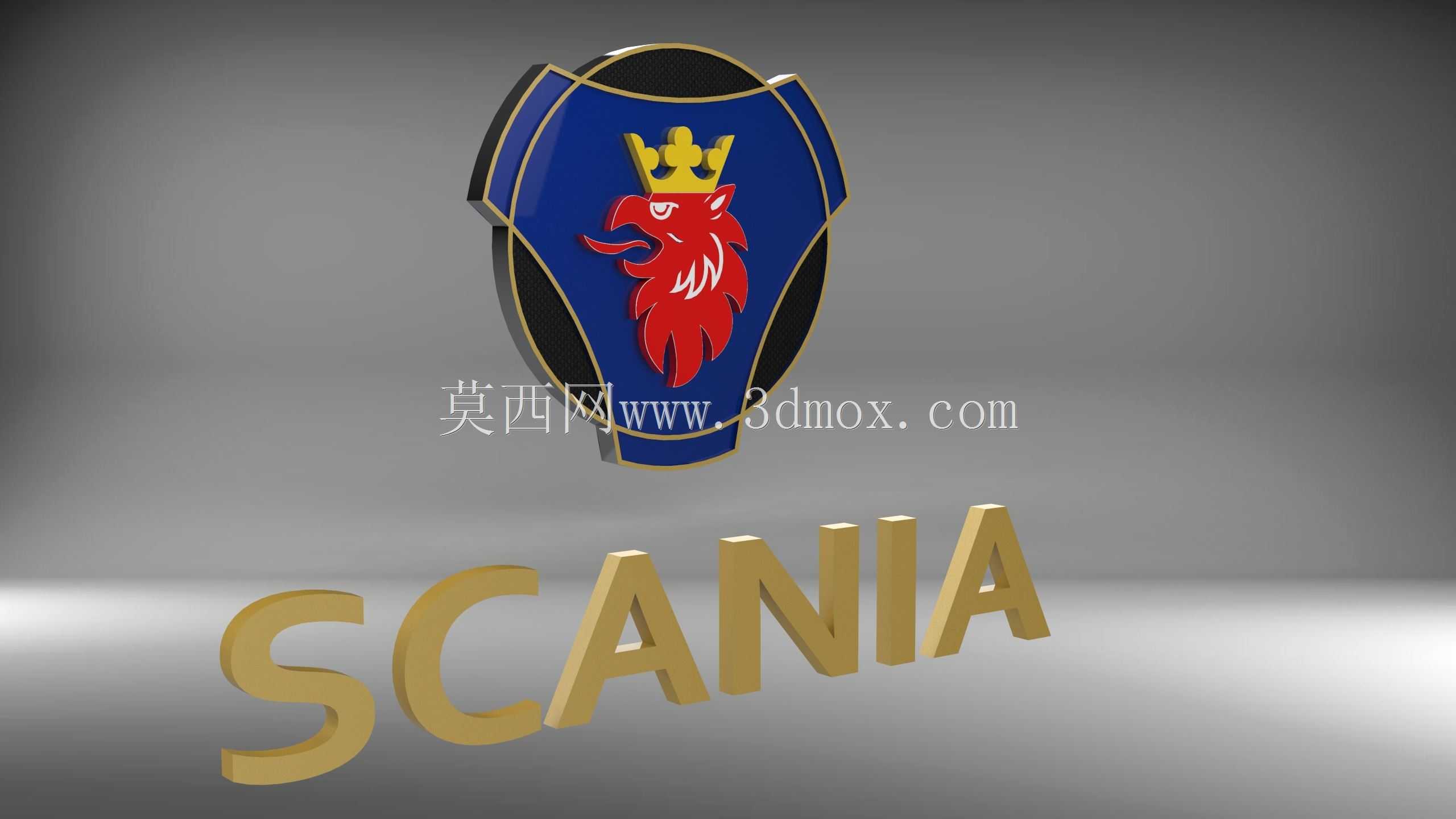

商用车品牌标识的三维建模，常应用于整车外观件配套、展会展示道具、品牌周边衍生品开发等场景，这类标识模型既要还原品牌视觉的识别性，也要兼顾实体加工的工艺可行性。本次建模的斯堪尼亚标识，核心分为盾形外框、皇冠饰件、狮头浮雕、立体字标四个独立结构模块，建模初期先梳理品牌官方VI规范中的线条比例，确定盾形外轮廓的圆弧曲率、各元素的相对位置关系，避免造型走样影响品牌识别度。建模过程中先绘制二维草图约束各段轮廓的尺寸关系，盾形外框采用双层曲面结构，预留出表面镀铬层的厚度边界，外框边缘做R0.8的圆角过渡，匹配实际注塑或金属冲压的工艺要求，避免尖锐棱边带来的加工应力集中问题。皇冠部分的齿状结构采用阵列特征完成，每个齿顶做微小倒角处理，还原实物的金属质感同时避免加工时出现崩边缺陷；狮头浮雕部分先导入正视图参考图，通过样条曲线勾勒鬃毛、面部轮廓的起伏边界，采用放样与曲面填充结合的方式构建浮雕曲面，控制曲面的G1连续，保证后续渲染或实体加工时表面过渡顺滑无折痕。下方的SCANIA立体字标，单独构建每个字母的拉伸实体，字高与盾形高度的比例严格匹配官方规范，字母的侧边做1.5度的拔模斜度，适配后续注塑成型或金属压铸的脱模需求，字标与盾形底座的安装位预留0.2mm的装配间隙，定位凸台的尺寸对应底座上的安装凹槽，保证实际装配时的定位精度。建模完成后对各部件做干涉检查，确认外框、饰件、浮雕、字标之间无重叠干涉，整体安装边界控制在常规商用车前脸安装位的尺寸范围内，可直接适配重卡车型的前脸格栅安装位，也可缩放比例用于方向盘标识、轮毂盖标识等不同安装场景。渲染阶段分别赋予镀铬、哑光红、亮金三种材质，对应实物的金属镀铬层、红色烤漆面、金色装饰件的表面质感，调整材质的粗糙度与反射参数，还原真实车标的视觉效果，模型的曲面质量可直接对接后续的手板加工、开模生产环节，无需二次重构曲面。
