带钥匙挂环便携金属开瓶器结构设计

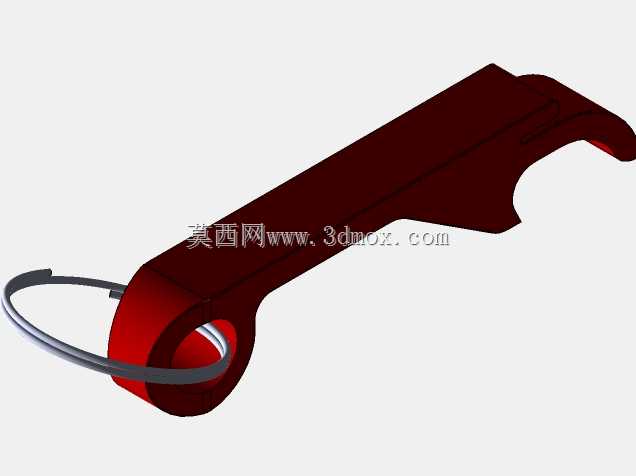

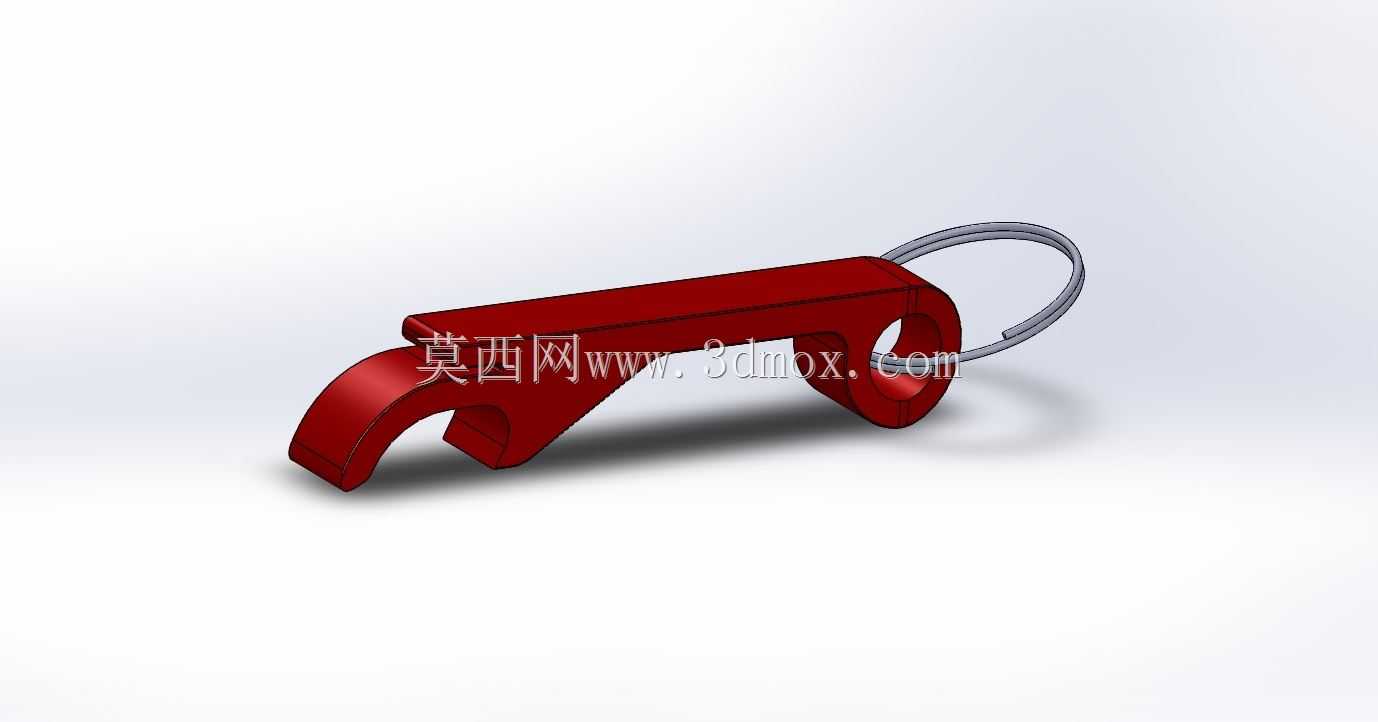

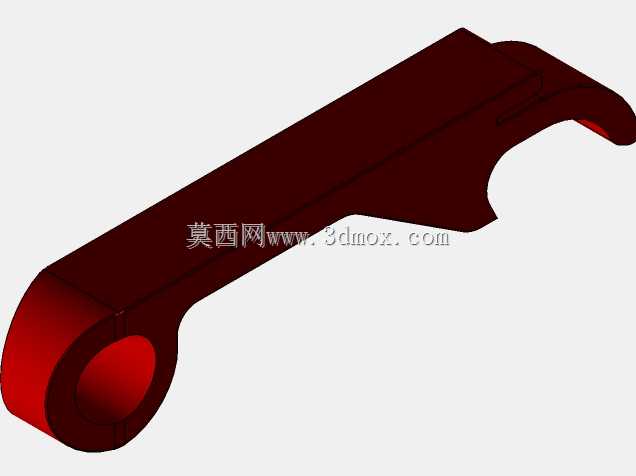

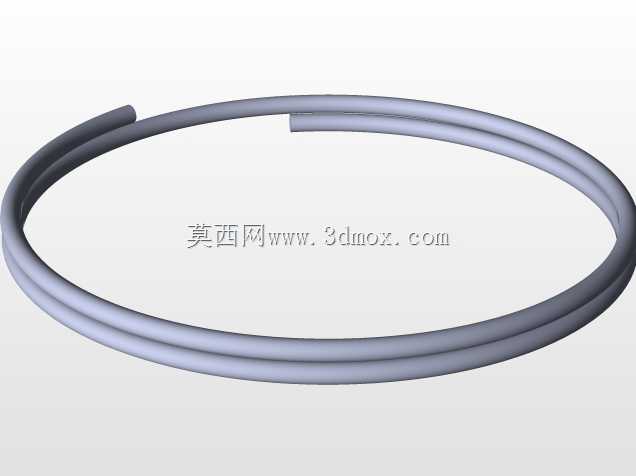

日常餐饮场景里，这类带挂环的开瓶器是高频使用的小五金工具，既可以单独作为开瓶器具使用，也能通过尾部的挂环穿入钥匙圈，和日常携带的钥匙串整合，避免单独放置容易遗失的问题，适配瓶装啤酒、玻璃瓶装汽水等带皇冠型瓶盖的容器开启需求，相比一体式厚重的商用开瓶器，便携性优势明显，适合个人日常随身携带使用。从功能结构来看，主体的弯折勾头是核心施力部位，建模时需要优先保证勾头的卡口尺寸匹配标准皇冠瓶盖的下缘厚度，勾头的弯折角度要符合杠杆施力的力学要求，让使用者在撬动瓶盖时不需要施加过大的腕部力量，同时勾头与主体衔接的位置要做圆角过渡，避免应力集中导致长期使用后出现断裂变形。主体的平直段既是握持受力的部位，也承担了力臂的作用，长度控制在单手握持刚好能贴合指腹的范围，尾部的挂环孔做了内圈圆角处理，避免穿入钥匙环后反复摩擦刮伤钥匙表面，配套的金属挂环采用细圆钢弯制的闭合环形结构，和主体的挂孔间隙控制在合理范围，既不会因为间隙过大导致晃动异响，也不会因为间隙过小出现装配卡滞。建模过程中先绘制主体的纵向截面草图，通过拉伸凸台生成主体的基础实体，之后对勾头部位的卡口做切除特征，精准匹配瓶盖的卡接尺寸，再对所有棱边做倒圆角处理，避免锐边割手，尾部的挂环孔通过拉伸切除生成后，单独绘制挂环的扫描路径，用圆钢截面沿路径扫描生成挂环实体，最后对整体模型做外观渲染，模拟金属烤漆的表面质感。这类小五金件的设计不需要复杂的装配结构，重点在尺寸边界的把控，整体长度控制在7厘米以内，宽度不超过2厘米，厚度控制在5毫米左右，挂环的外径不超过3厘米，保证串在钥匙串上不会过于突兀，也不会因为尺寸过大剐蹭口袋内衬，结构上没有多余的活动部件，一体成型的主体结构耐用性更强，日常使用中不需要额外维护，表面的烤漆层既可以提升外观质感，也能避免金属基材长期接触水汽出现生锈的问题，勾头的卡口部位做了局部加厚处理，保证反复撬动瓶盖时不会因为受力出现卡口变形，延长产品的实际使用寿命。
