模拟赛车驾驶舱手刹操控支架结构

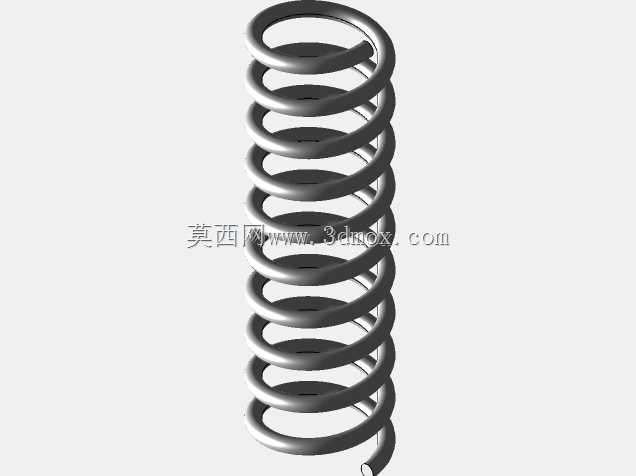

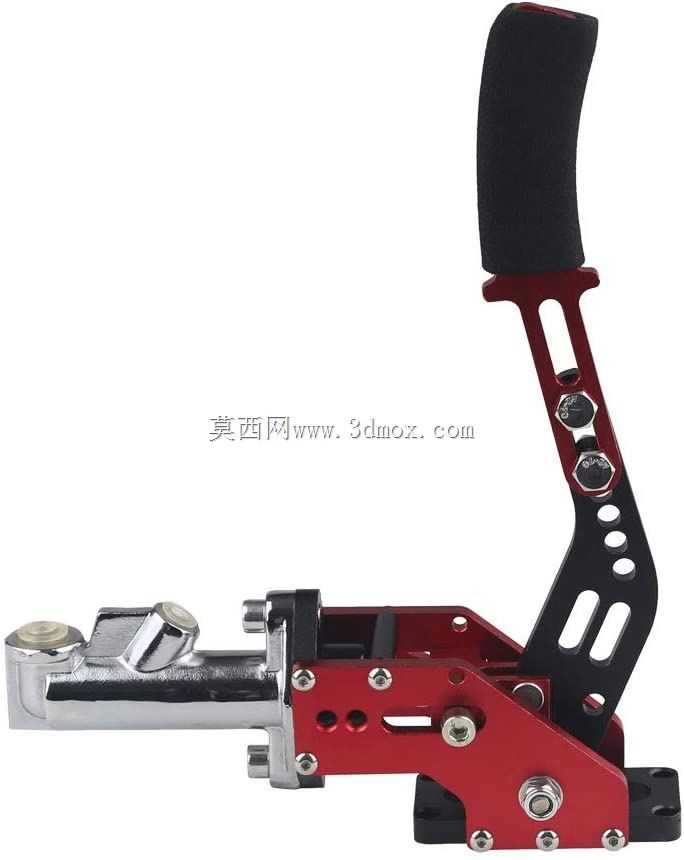

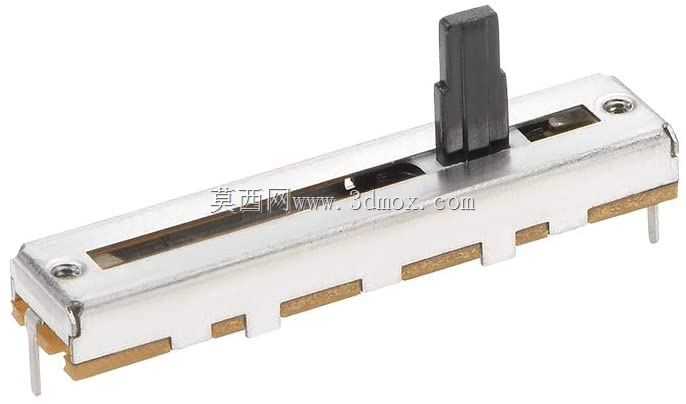

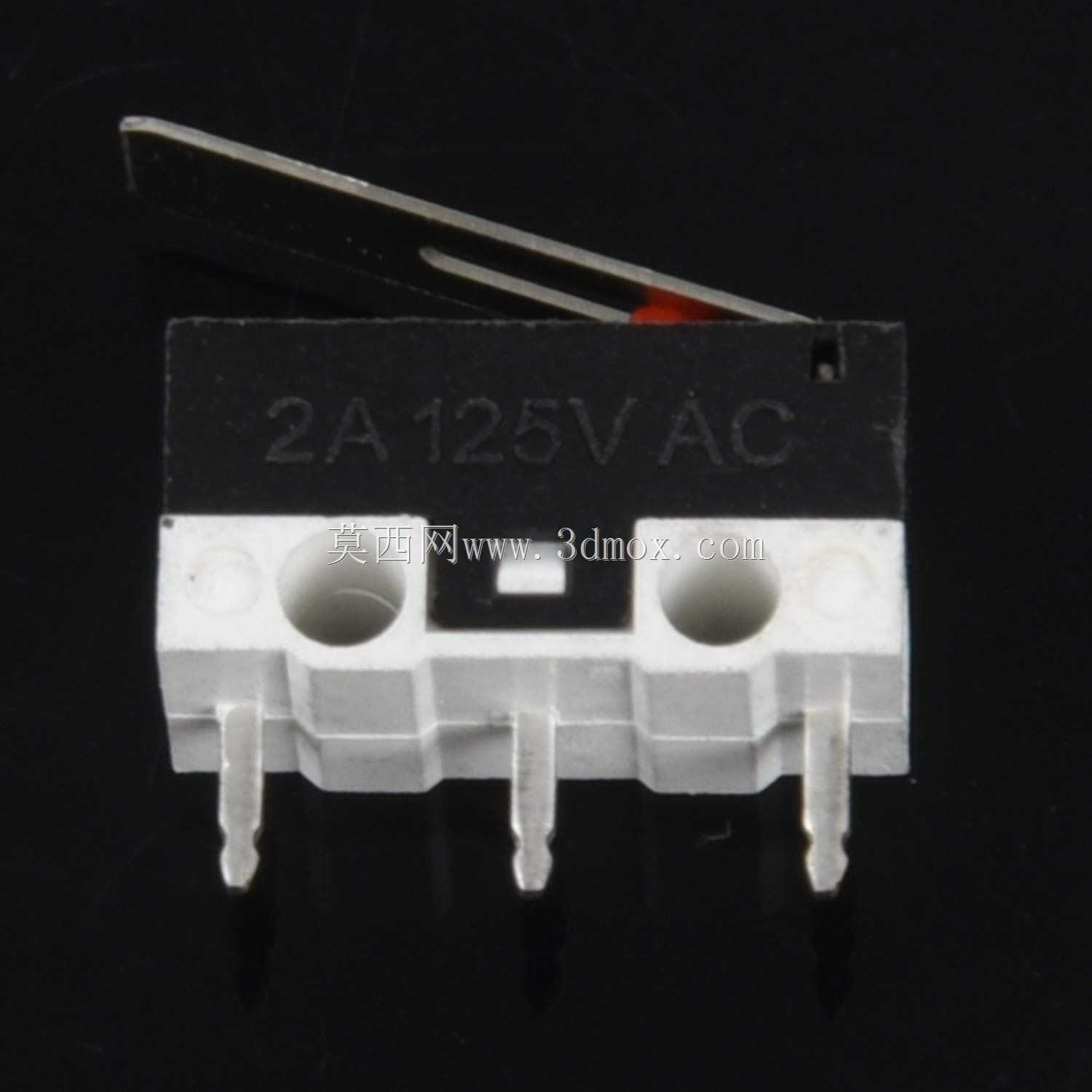

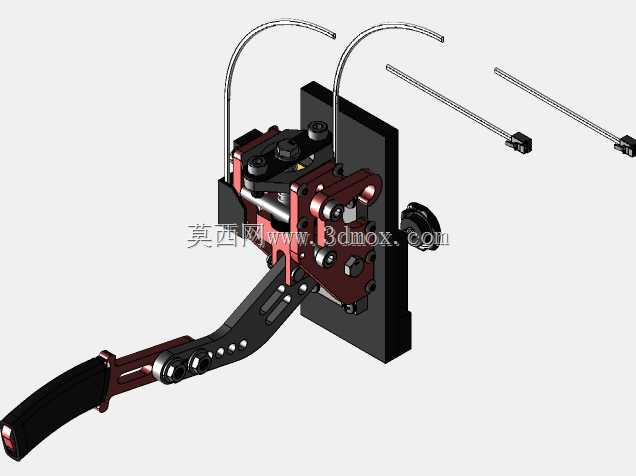

这套手刹操控支架主要面向民用模拟赛车驾驶场景，适配桌面式或座舱式模拟驾驶台安装，核心作用是为模拟驾驶用户提供与真实赛车手刹操作逻辑一致的物理操控输入，还原拉力赛、漂移赛等场景下的手刹制动操作手感，替代传统键盘、手柄的按键输入，提升模拟驾驶的沉浸感与操作精准度。从功能特性来看，该结构集成了操作力反馈、信号输出两大模块，操作端采用符合人机工程的握把造型，握持区域做了贴合手掌弧度的曲面处理，长时间操作不易产生疲劳；主体传动部分将原液压制动结构替换为弹簧复位结构，既保留了拉动过程中的阻尼反馈感，又省去了液压管路的密封维护需求，适配民用模拟设备的使用场景；信号采集部分集成了微动开关与滑动电位器，可同时输出手刹拉起的开关量信号与线性行程信号，既可以触发游戏内的手刹锁止逻辑，也能根据拉动行程输出线性制动力度，满足不同模拟游戏的信号输入要求。设计过程中首先确定安装边界，安装底座采用平板式结构，预留了对应标准模拟座舱型材的安装孔位，整体安装深度控制在120mm以内，横向宽度不超过80mm，握把伸出长度可根据用户安装位置调整，避免与方向盘、排挡等其他模拟操控部件产生运动干涉。建模阶段先从安装基准面开始绘制，先确定底座的安装孔位坐标，保证与市面主流铝型材座舱的孔位匹配，再逐步搭建内部的传动铰接结构，铰接位置的销轴配合公差按小间隙配合设定，避免操作过程中出现旷量；复位弹簧的选型匹配15-25N的操作拉力，符合真实赛车手刹的操作力度区间；握把部分先绘制中心骨架，再包覆握持曲面，曲面过渡处做圆角处理，避免锐边硌手。布线结构在主体两侧预留了走线槽，信号线缆可从支架背部引出，不会外露干扰操作。整体结构没有采用复杂的一体化零件，多数部件采用标准紧固件连接，方便用户根据自身手感需求更换不同刚度的复位弹簧，调整操作阻尼；信号模块的安装位置做了快拆设计，后期更换不同类型的传感器也无需拆解整个主体结构。在建模的装配校验环节，需要反复核对握把的全行程摆动范围，保证从初始位置拉到最大行程位置时，所有运动部件不会与安装面、周边部件发生碰撞，铰接点的运动轨迹要做干涉检查，避免零件之间出现摩擦卡滞；外观部分的分色处理对应真实赛车手刹的金属、橡胶、漆面质感，渲染时可直观呈现最终的装配效果，方便加工前确认整体外观协调性。
