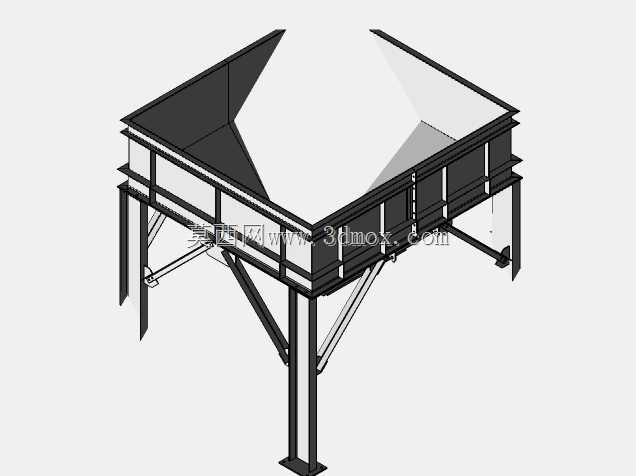

五立方容积工业储料支撑料斗结构

在散料加工、物料中转的生产场景里，这类带支撑结构的大料斗是衔接上下游工序的核心中转部件，常见于粮食加工、建材拌合、塑料造粒、矿石分选等生产线的物料暂存环节，用来承接上游输送设备送入的散状物料，再通过下方的出料口均匀给下游喂料设备送料，避免物料直接冲击下游设备造成负载波动，同时能缓冲上下游工序的产能差，当上游短时间来料量大于下游处理能力时，料斗的储料空间可以临时存料，保证整条生产线连续运行不会断料或者溢料。做这个结构的三维建模时，首先要确定核心容积参数，五立方的有效储料容积是设计基准，建模第一步先画上方的方形进料仓段，这部分采用直壁结构，进料口尺寸要匹配上游皮带输送机或者管道的出料宽度，避免物料撒漏，仓壁的折边处做加强筋结构，因为散料堆积时侧壁会承受较大的侧压力，尤其是容重较大的矿石、砂石类物料，侧壁如果没有加强很容易出现鼓胀变形。直壁段下方连接的是锥形收缩段，锥角的设计要匹配所存储物料的安息角，保证物料能依靠自重顺利下滑，不会在锥段出现架桥、堵料的情况，锥段下方预留标准法兰接口，用来对接后续的卸料阀、振动给料机或者螺旋输送机。支撑结构部分采用四根主立柱搭配斜向撑杆的框架形式，立柱的高度要满足下方出料设备的安装空间要求，立柱底部设计带安装孔的脚板，方便和地面的预埋螺栓固定，斜撑的角度经过受力计算，能分散料斗满载时的竖向载荷和水平方向的震动载荷，避免料斗在进料或者卸料时出现晃动。建模过程中先绘制整体的骨架草图标定各部分的安装边界，总高度要适配车间的层高，整体占地尺寸要预留周边的检修通道，之后依次生成仓壁、锥段、支撑框架的实体结构，再对焊接连接处做倒角处理，预留螺栓连接的孔位，最后给不同部件赋予对应的材质外观，区分仓壁的钢板材质、支撑腿的涂装材质，方便后续出工程图时统计BOM清单，也能直观检查各部件之间是否存在干涉，比如斜撑和锥段外壁的间隙、立柱和出料接口的位置是否冲突，提前在建模阶段排查安装问题，减少现场施工的修改量。
