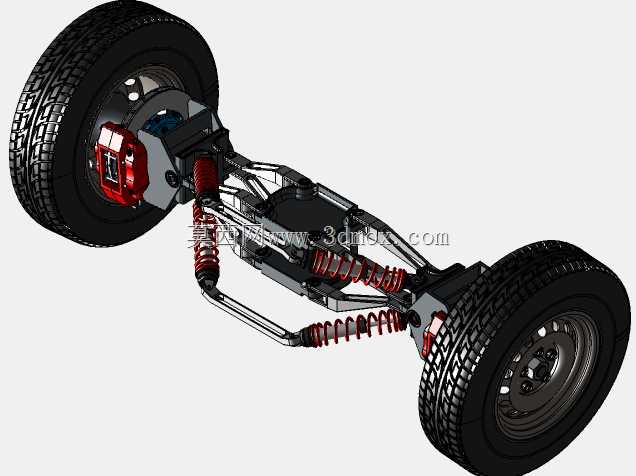

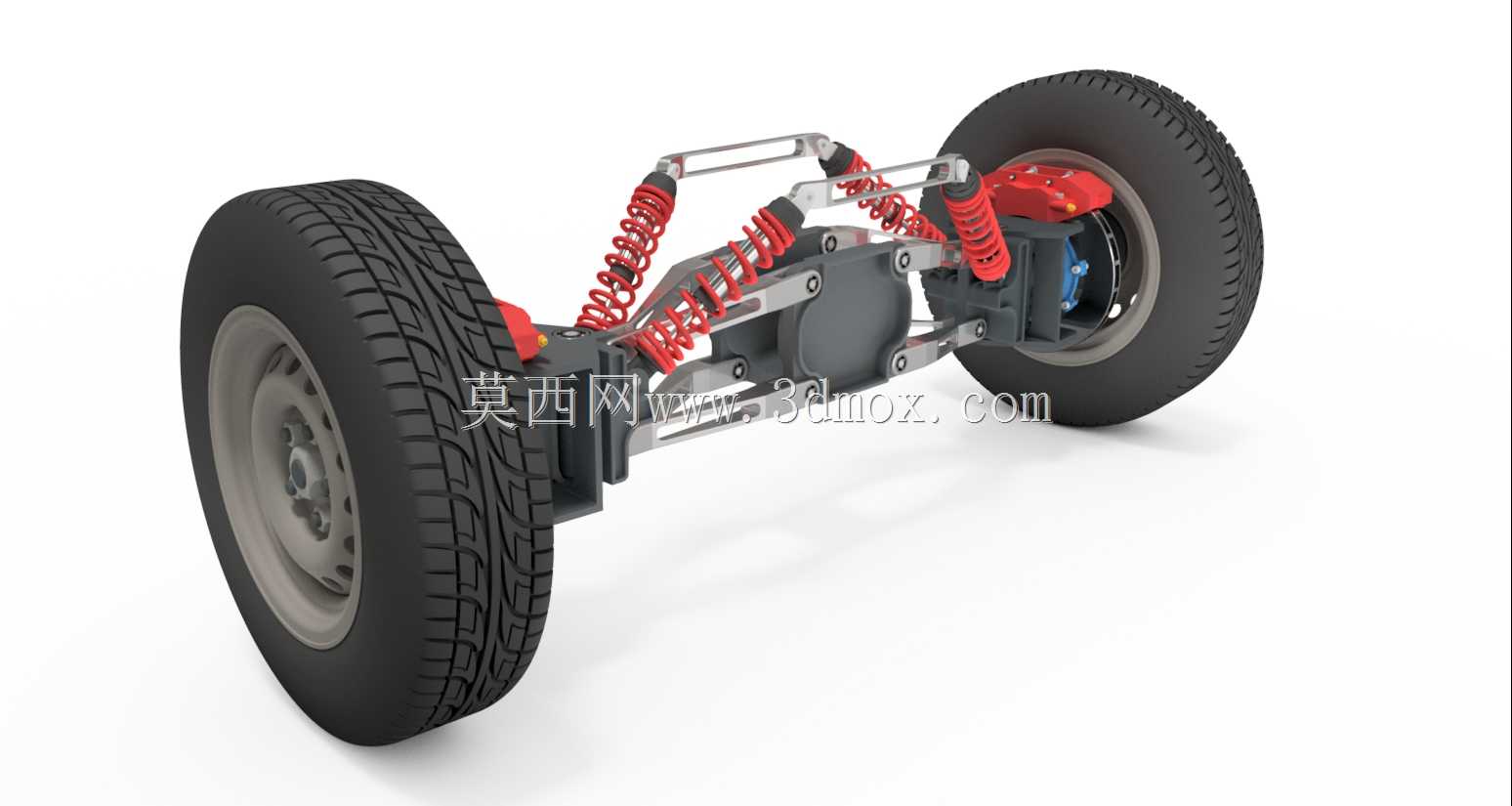

越野车辆正置式前悬架结构概念设计方案

这套悬架结构主要面向非铺装路面行驶的轻型越野车辆开发，适配沙砾、泥泞等复杂低附着路况，核心作用是连接车轮与车架主体，传递纵向、侧向与垂直方向的作用力，同时缓冲路面冲击带来的振动，避免车架直接承受颠簸载荷，保障行驶过程中车轮的接地性与操控稳定性。设计初期先梳理了现有同类型悬架的结构短板，比如传统结构在大行程压缩时减震器受力偏载、转向拉杆与摆臂运动干涉的问题，重新规划了硬点坐标，将螺旋弹簧与减震器采用正置布局，让减震器上端固定点尽量靠近轮心上方位置，降低减震器活塞杆的侧向弯矩，延长密封件的使用寿命。建模阶段先从轮心基准开始搭建，先确定轮距、主销内倾、后倾这些定位参数的边界，预留出刹车卡钳、轮毂轴承的安装空间，轮端的安装法兰尺寸匹配常规15寸越野轮毂的孔距参数，摆臂的铰接点位置反复调整，保证车轮上下跳动时前束变化量控制在合理区间，避免出现大行程下的转向拉扯感。建模过程中先绘制各硬点的空间坐标点，用骨架模型搭建整体运动关系，先做运动仿真验证跳动全行程内各部件不存在干涉，再逐个细化零件结构：上下摆臂采用冲压焊接结构的预留设计，减震器弹簧的刚度匹配整车0.8-1.2吨的前轴载荷，转向横拉杆的布置高度尽量与下摆臂铰接点平齐，减少制动点头时的转向干涉量。安装边界上，悬架上端的三个固定点适配常规非承载式车架的前悬安装座间距，不需要额外改动车架主体结构就能完成适配，横向稳定杆的安装支座直接集成在摆臂铰接座上，减少额外的支架零件数量。整个结构在设计时特意简化了零件的分型面，所有冲压件的拔模角度都控制在合理范围，后续开模或者小批量制作时不需要复杂的工装，减震器的安装接口采用行业通用的筒式减震器连接尺寸，后期维护更换时可以直接选用市售的成熟配件，不需要单独定制。建模完成后反复核对了各部件的运动间隙，在弹簧最大压缩行程时，轮胎与车架翼子板的预留间隙满足大尺寸越野轮胎的安装需求，刹车管路的走线位置预留了固定卡扣的安装位，避免车轮跳动时拉扯油管。
