摩托车传动用KTM链轮链条组结构设计

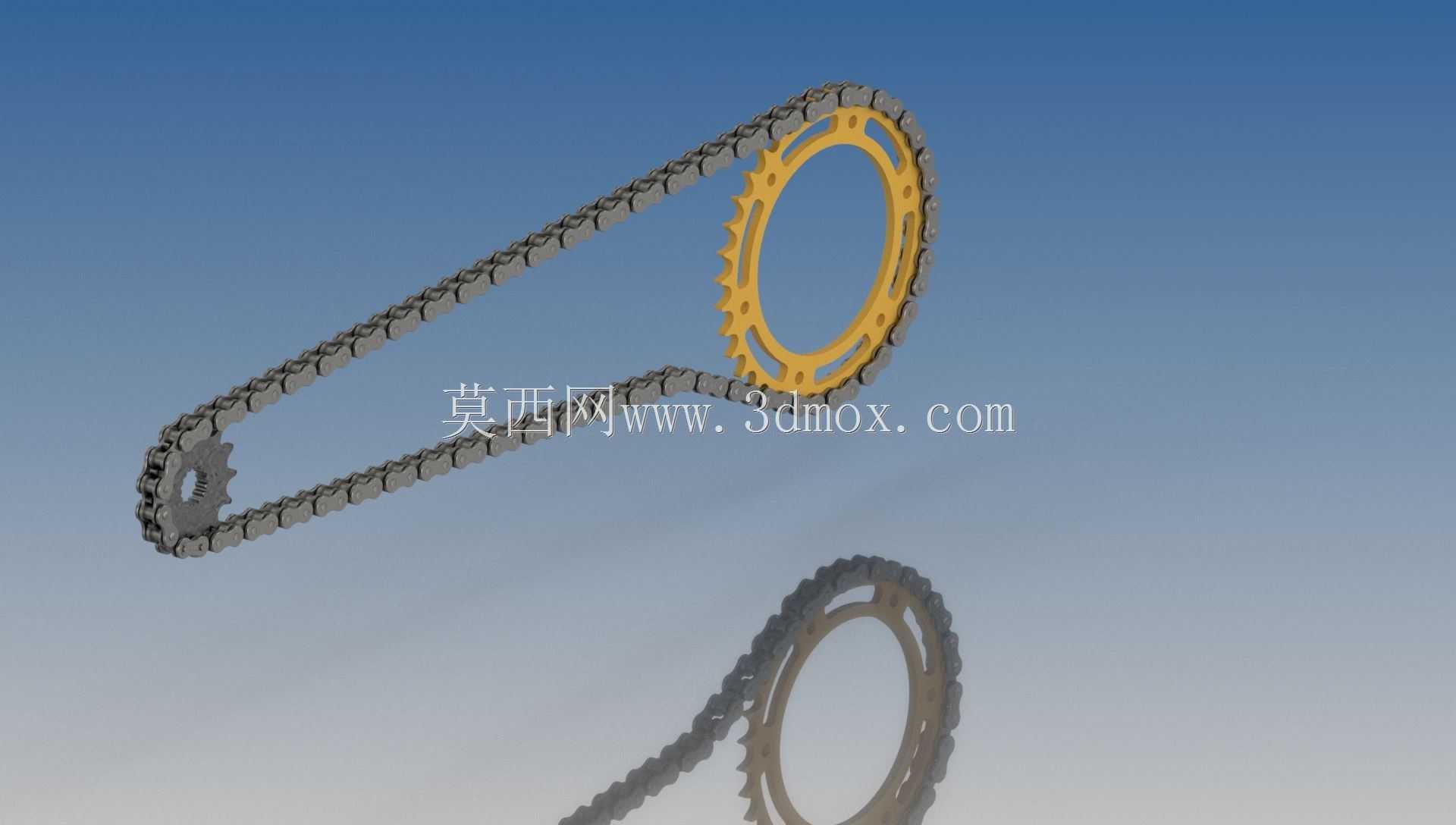

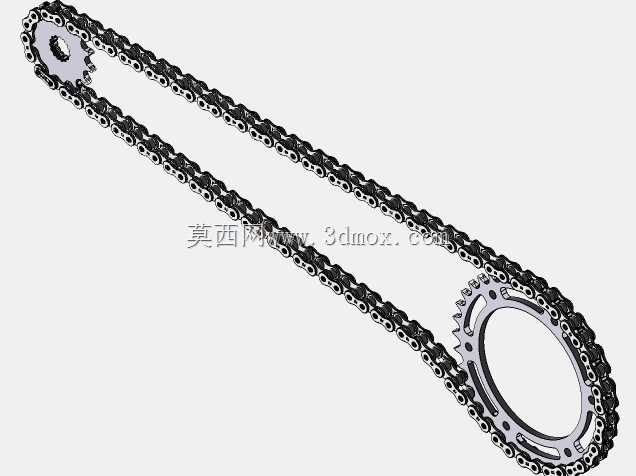

这套链传动组件主要适配越野摩托车的动力传输场景，是发动机输出端与后轮驱动端的核心动力传递部件，日常工况下需要承受大扭矩冲击、频繁变速带来的载荷波动，同时还要适配非铺装路面骑行时的泥沙侵入、高低温交变等复杂使用环境。从功能特性来看，组件包含14齿主动链轮与36齿从动链轮，搭配配套的滚子链条，传动比设定兼顾了低速扭矩输出与高速巡航的转速匹配，主动链轮安装于发动机输出轴位置，从动链轮通过螺栓固定在后轮轮毂的安装座上，链条环绕两个链轮形成闭合传动回路，张紧度可通过后轮轴的调节滑槽进行适配调整，避免传动过程中出现跳齿、脱链的故障。建模过程中先从链轮的齿形轮廓入手，依据链传动的啮合参数绘制单个齿的截面草图，通过圆周阵列完成整个链轮的齿圈结构，再分别绘制链轮的腹板、安装孔、定位止口等特征，主动链轮的内花键结构需要严格匹配发动机输出轴的花键参数，保证周向固定无旷量，从动链轮的减重孔采用对称分布设计，在保证结构强度的前提下降低旋转件的惯量。链条建模时先完成单个链节的结构，包含内链板、外链板、销轴、滚子等子零件，按照链条节距完成链节的阵列装配，再根据两个链轮的中心距、分度圆直径调整链条的环绕路径，保证每个链节与链轮齿槽的啮合位置准确无干涉。设计过程中需要重点关注两个链轮的共面度要求，安装面的平面度公差、链轮的径向圆跳动公差都要在建模时预留对应的基准参考，避免后续装配出现偏磨导致链条寿命骤降。这类链传动结构除了摩托车场景外，也可通用在低速重载的输送设备、轻工机械的动力传输工位，建模时保留了所有特征的参数化关联，后续调整传动比、节距参数时可以直接修改对应草图尺寸快速生成新的适配结构，不需要重新从零搭建模型。
