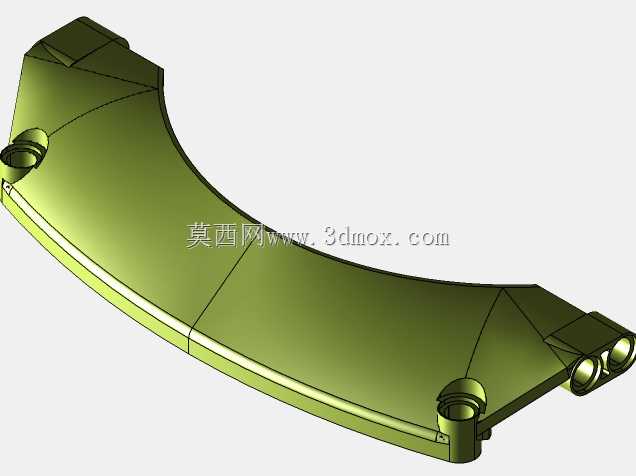

乐高弧形连接件结构件三维设计

这类弧形连接件是积木拼装体系里的核心结构配件，主要用于大跨度弧形造型的搭建，常见于场景类积木套装、创意拼装作品的外轮廓支撑、曲面过渡结构中，能够实现平滑的弧形外观效果，避免直角拼接带来的生硬转折，在建筑类积木、载具类积木的外壳搭建中应用十分广泛，既可以作为外观装饰件，也能承担一定的结构支撑作用，两端的连接孔位可以和标准积木销、梁件配合，实现多方向的拼接组合。从设计思路来看，首先要匹配标准积木的连接公差，两端的圆柱连接孔内径、孔位间距严格遵循通用积木的接口规范，保证和现有标准配件的互换性，弧形主体的曲率经过反复调整，既要保证外观的流畅度，也要控制壁厚均匀，避免注塑成型时出现缩痕、翘曲等缺陷，整体壁厚保持在均匀区间，转角处做圆角过渡，减少应力集中。建模阶段先绘制两端连接头的截面轮廓，确定两个连接端的中心距、孔位同轴度，再通过样条曲线勾勒弧形主体的外轮廓与内轮廓，保证内外弧面的曲率连续，之后通过拉伸、布尔运算做出主体结构，再对连接孔做拔模处理，适配注塑生产的脱模需求，最后对所有锐边做倒圆角处理，避免拼装时划伤使用者，同时提升零件的外观质感。安装边界上，零件两端的连接头伸出长度、孔位深度都和标准积木销的插入深度匹配，拼接后不会出现松脱或者干涉问题，弧形主体的内弧预留了足够的避让空间，不会和内侧拼装的其他积木零件产生位置冲突，多个同型号零件拼接时可以实现连续的大弧度曲面，满足不同造型的搭建需求。建模过程中需要重点校验连接孔的位置度，保证和其他配件拼接时的同轴度，避免出现插装过紧或者过松的问题，同时要核对弧形段的截面尺寸，保证整体结构的强度，在正常拼装受力下不会出现断裂变形，外表面的平整度也要控制在合理范围，保证拼装完成后外观的一致性。
