基于图像识别的立式卡片自动分拣装置

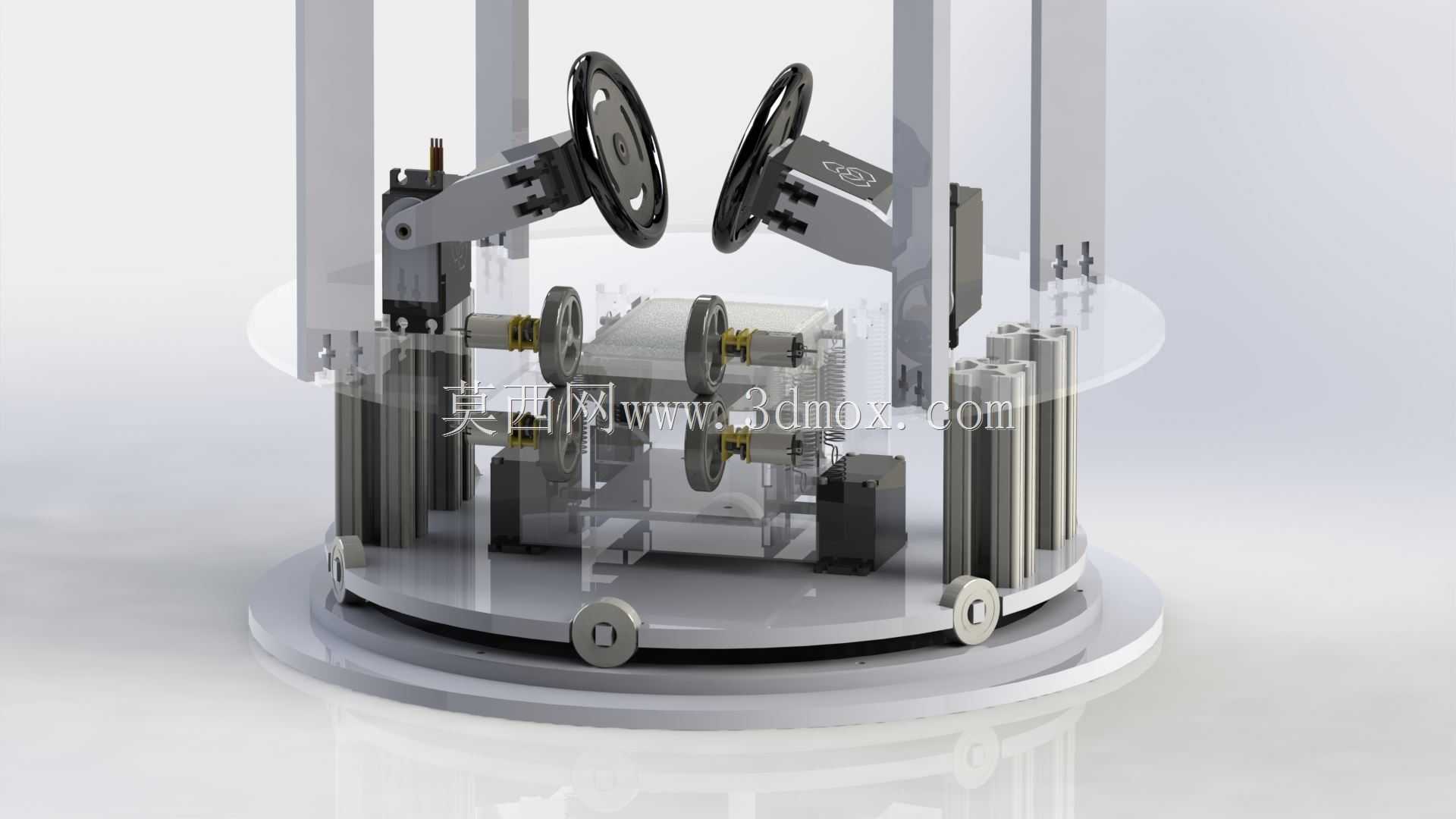

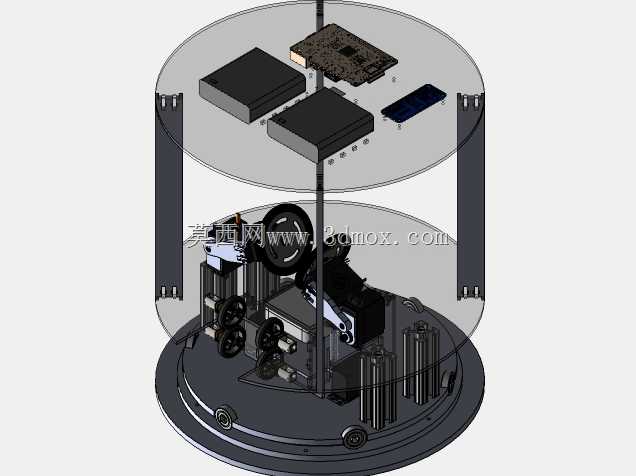

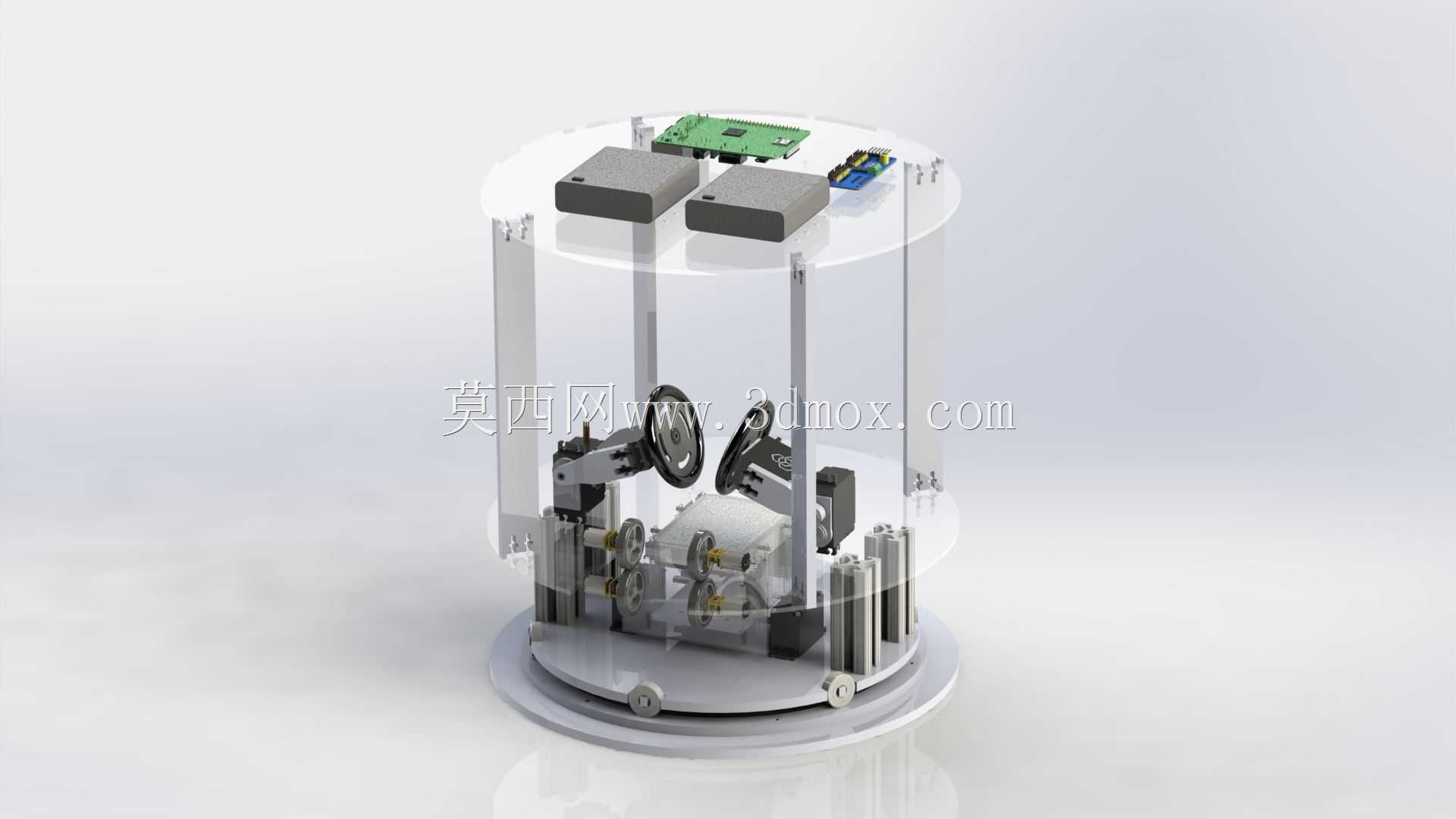

这款立式卡片分拣装置主要面向卡牌类物料的快速识别排序场景，可适配标准扑克牌及同规格纸质卡片的单张分离、品类识别与有序输出作业，在桌游生产质检、卡牌整理归档、文创产品分装等场景都能适配使用，替代人工逐张分拣的重复劳作，大幅提升薄片状硬质卡片的处理效率。装置整体采用立式圆柱舱体布局，底部为旋转承载基座，中部设置多组卡片存储仓与单张吐出机构，顶部预留图像识别模块与控制电路板的安装位，外围采用透明亚克力护罩做防护，既可以直观观察内部机构运行状态，也能避免外部杂物落入卡滞传动结构，整体安装边界控制在直径300mm、高度400mm的圆柱空间内，可直接放置在常规工作台面使用，无需额外做地基固定。从功能实现逻辑来看，装置通过底部旋转机构带动承载盘转动，依次将不同仓位的卡片对准识别工位与出卡口，图像识别模块采集卡片表面特征后匹配预设的品类信息，再控制对应仓位的拨卡机构将单张卡片送出，完成不同品类卡片的分拣排序；其中出卡机构采用伺服连杆搭配垂直梁的传动结构，可精准控制拨片的行程与力度，避免卡片在推送过程中出现弯折、刮花或者多卡连出的问题，卡分配机构做了分层限位设计，每次仅允许单张卡片通过出卡缝隙，从机械结构层面降低卡料故障概率。建模阶段采用SolidWorks完成全零件的参数化绘制，第一步先搭建底部旋转基座的核心装配体，确定回转支承、驱动电机的安装定位基准，匹配旋转轴的同轴度公差；第二步逐一绘制中部的卡片存储仓、连杆传动组件、拨卡执行件，在装配环境下做干涉检查，重点验证连杆运动行程内是否会与仓壁、相邻机构发生碰撞，调整拨片的初始位置与运动极限位置；第三步完成顶部控制板、识别模块的安装座设计，预留走线槽与接口安装位，最后装配外围透明护罩与底部支撑脚，完成整体装配后做运动仿真，验证旋转工位切换、单张出卡的动作连贯性，针对仿真中出现的卡料风险点调整出卡缝隙的宽度与拨片的运动速度参数，确保整套机构运行顺畅。
