户外斜顶金属板电箱结构设计

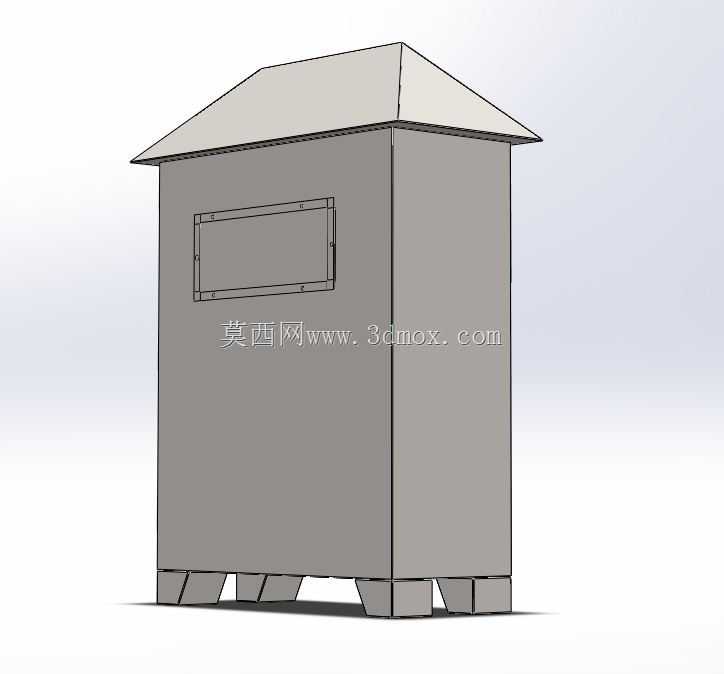

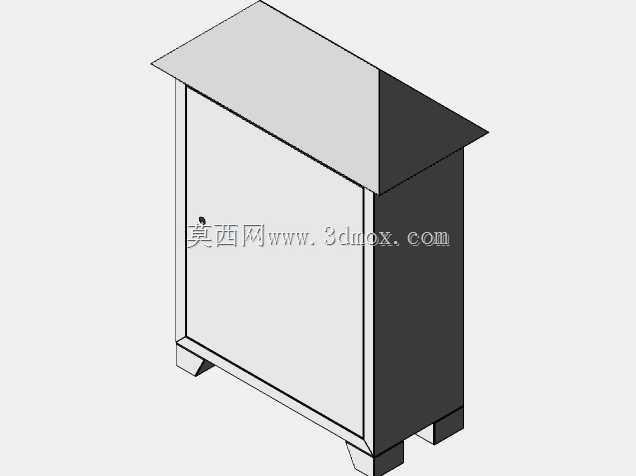

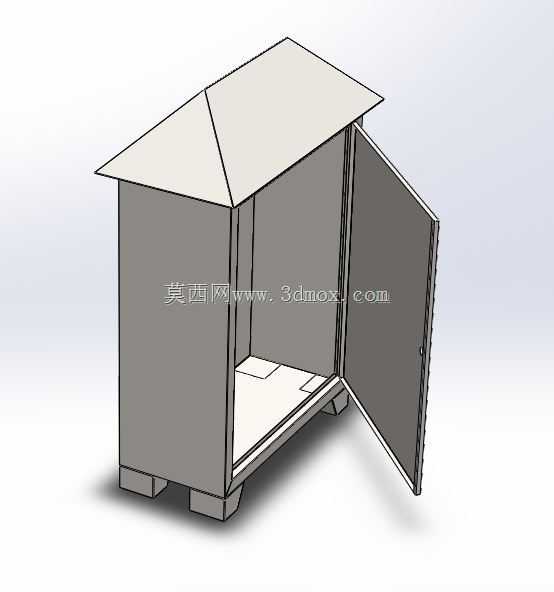

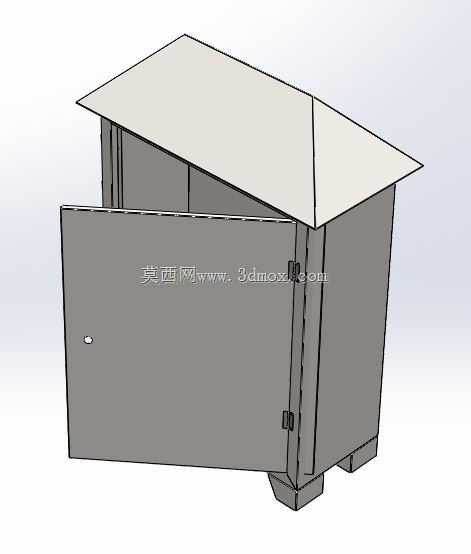

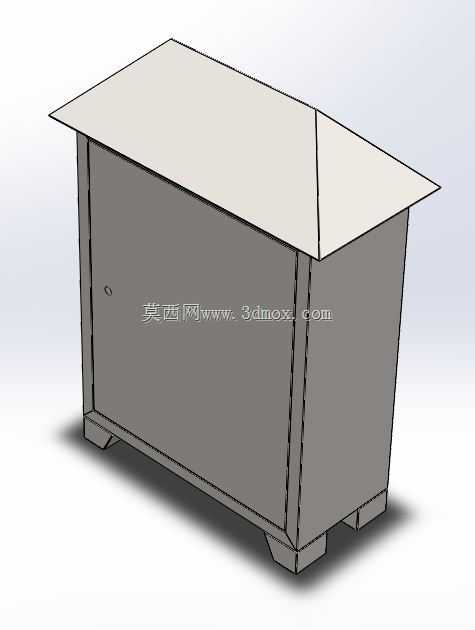

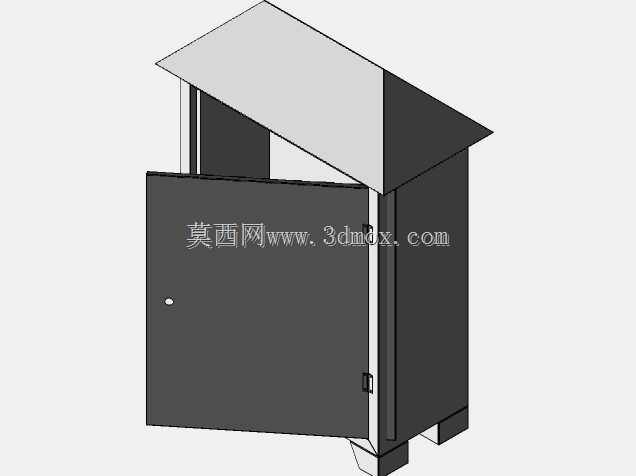

这类户外金属板电箱多应用在厂区户外配电节点、市政道路照明供电、小型户外设备供电接驳场景，核心作用是为内部断路器、接线端子、小型配电模块提供封闭防护空间，隔绝户外雨水、扬尘、外力磕碰对电气元件的损伤，同时避免无关人员误触带电部件引发安全事故。从结构设计思路来看，顶部采用双坡面斜顶结构，是为了快速排走降雨积水，避免平顶结构长期积水渗漏进箱体内部，坡顶边缘超出箱体侧壁一定距离，能引导雨水顺着坡边滴落，不会顺着侧壁缝隙渗入箱内；箱体底部设置抬高支脚，一方面让箱体底部脱离安装地面，避免地面积水浸泡箱体底板造成锈蚀，另一方面预留出底部进出线缆的弯折与安装空间，方便线缆从底部穿入箱体内部接线。箱体门板采用单侧铰链铰接结构，门板边缘做折边处理，闭合后折边能贴合箱体门框的止口，配合密封胶条可以进一步提升防尘防水能力，门板上预留的锁孔位置可配套安装通用柜锁，满足户外箱体的锁闭防护需求。建模时先确定箱体的安装边界，整体宽度适配常规户外壁挂或落地安装的预留空间，深度满足常规小型配电元件的安装进深，高度匹配运维人员站立操作的视线与手部操作高度，不会出现操作时弯腰过度或者抬手过高的问题。画图时先绘制箱体的主体钣金基体，通过基体法兰生成箱体的侧壁、底板与顶板结构，再对坡顶部分做折弯处理，预留出顶板与侧壁的焊接或螺栓连接余量；门板部分单独绘制，通过边线法兰生成门板的折边结构，预留铰链安装孔与锁具安装位，底部支脚采用单独的钣金折弯件建模，预留与箱体底板连接的固定孔位。建模过程中要注意钣金件的折弯半径匹配常规金属薄板的折弯工艺参数，避免出现折弯干涉或者工艺无法实现的结构，所有连接孔位的位置要匹配标准紧固件的尺寸，后续出工程图时可直接对接钣金加工工序，不需要额外调整结构。
