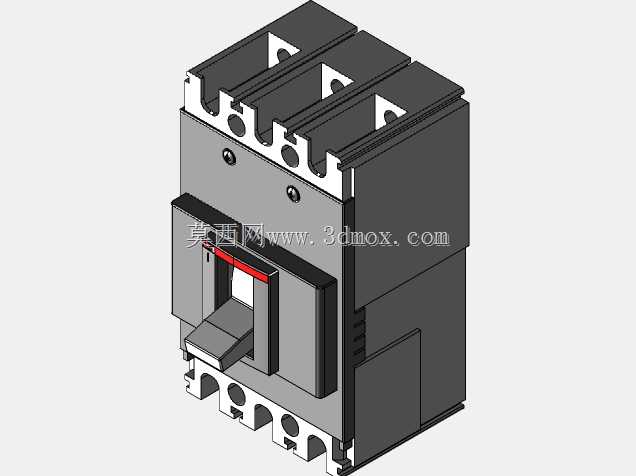

ABB塑壳断路器A1C125结构设计

在低压配电系统的终端配电、动力配电支路中，塑壳断路器是承担过载、短路、欠压保护的核心元件，A1C125作为额定电流125A等级的塑壳断路器，常应用于工厂车间低压柜出线回路、商业建筑楼层配电、小型设备动力进线端，既可以手动分合电路实现电源通断控制，也能在回路出现过载电流、短路故障时快速脱扣切断电源，避免线路过热烧毁、用电设备损坏，同时防止故障范围扩大影响上级配电网络。

做这个三维建模的时候，首先要理清产品的功能模块拆分：整个断路器分为操作机构、脱扣器模块、触头系统、灭弧室、外壳基座、接线端子这几个核心部分，建模前先梳理各部件的装配约束关系，比如操作手柄的转动行程要和触头的分合位置对应，脱扣器的动作触发位置要和锁扣结构的脱扣行程匹配。建模第一步先绘制外壳基座的草图，按照实际安装尺寸确定基座的长宽高边界，预留好安装导轨的卡扣槽位、进出线端子的开孔位置，外壳采用阻燃PA66材质的结构特征，壁厚均匀设置在2.5mm，加强筋布置在受力的操作机构安装位和接线端子固定位，避免注塑成型时出现缩痕同时保证结构强度。

接下来做内部的操作机构，这部分是四连杆结构，建模时要先确定各连杆的铰接点位置，模拟手柄合闸、分闸、脱扣三个状态的运动轨迹，保证合闸时动触头和静触头的接触压力符合设计要求，分闸时触头开距满足125A等级的电气间隙要求，灭弧室的栅片按照等间距排列，栅片的切口朝向触头分断位置，引导电弧快速进入灭弧室分割冷却，提升分断能力。接线端子部分按照适配16-50平方毫米铜导线的压接范围设计，端子的紧固螺丝孔位和压线板的弧度要匹配导线的压接形态，避免接线时出现导线压接不牢、接触电阻过大的问题。

建模过程中要注意各部件的安装间隙，运动部件之间预留0.2-0.3mm的活动间隙，固定装配的部件之间采用过盈定位或者卡扣、螺丝固定的结构特征，整个模型装配完成后要做干涉检查，确认手柄操作过程中没有部件碰撞，脱扣动作路径上没有结构阻挡，同时要匹配标准35mm导轨安装的尺寸，保证产品可以直接卡装在常规低压配电柜的安装导轨上，进出线端子的间距满足电气安全爬电距离要求，避免不同相序之间出现拉弧短路的风险。
