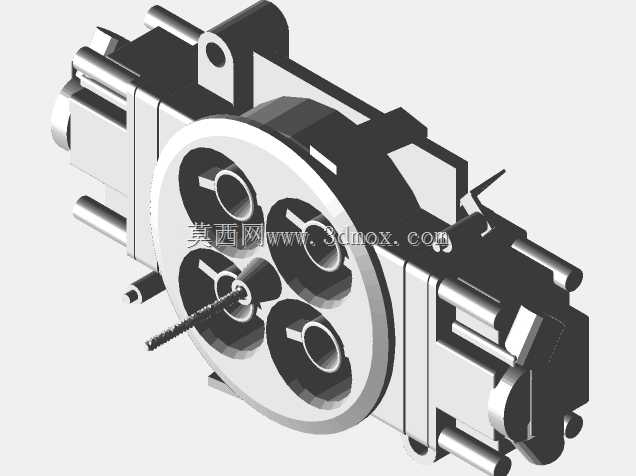

霍利化油器精密结构三维数模

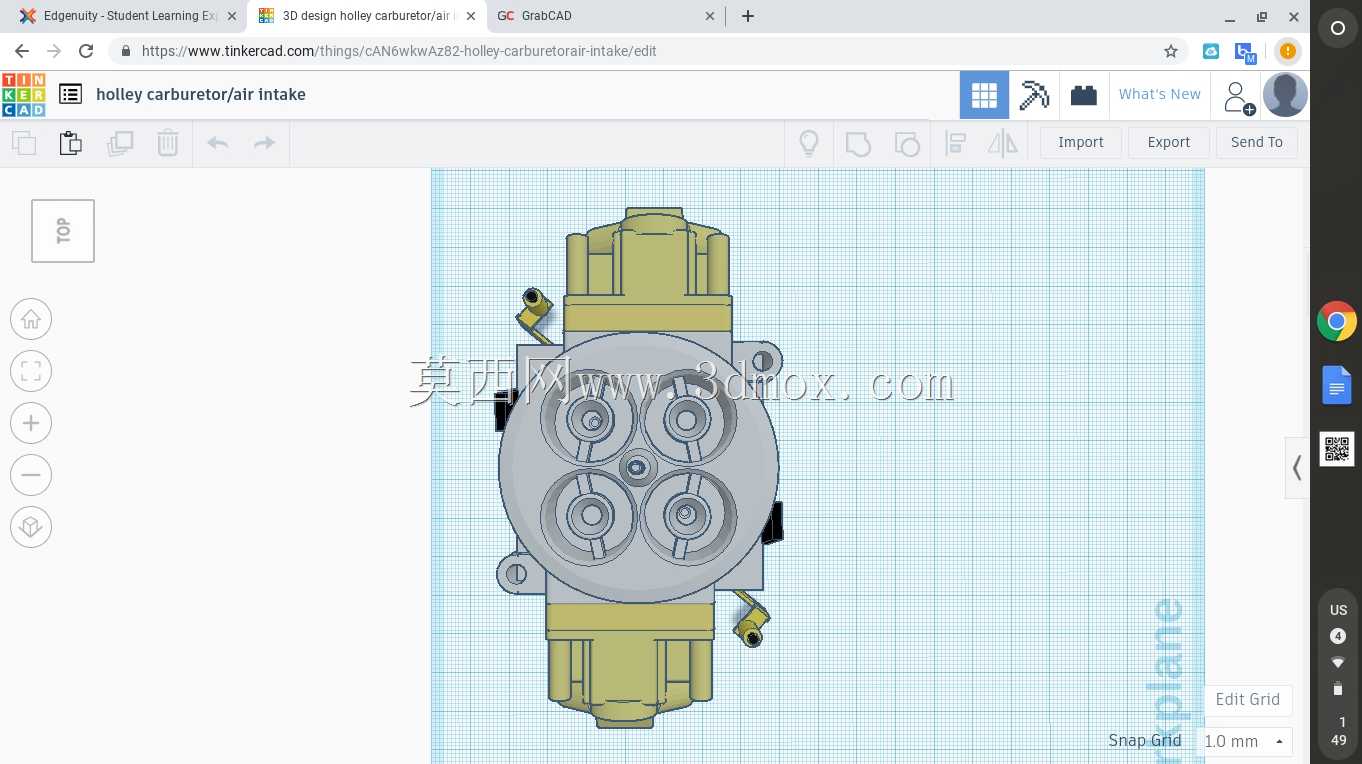

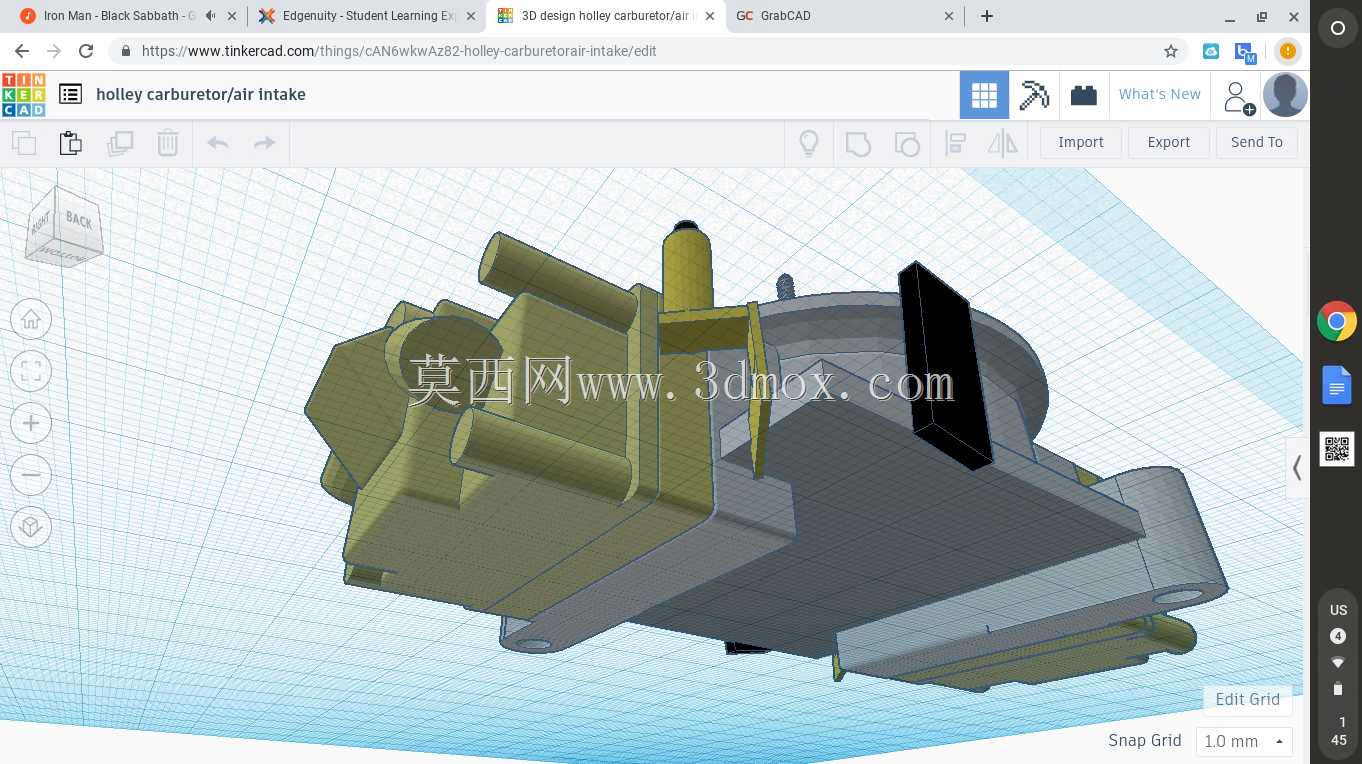

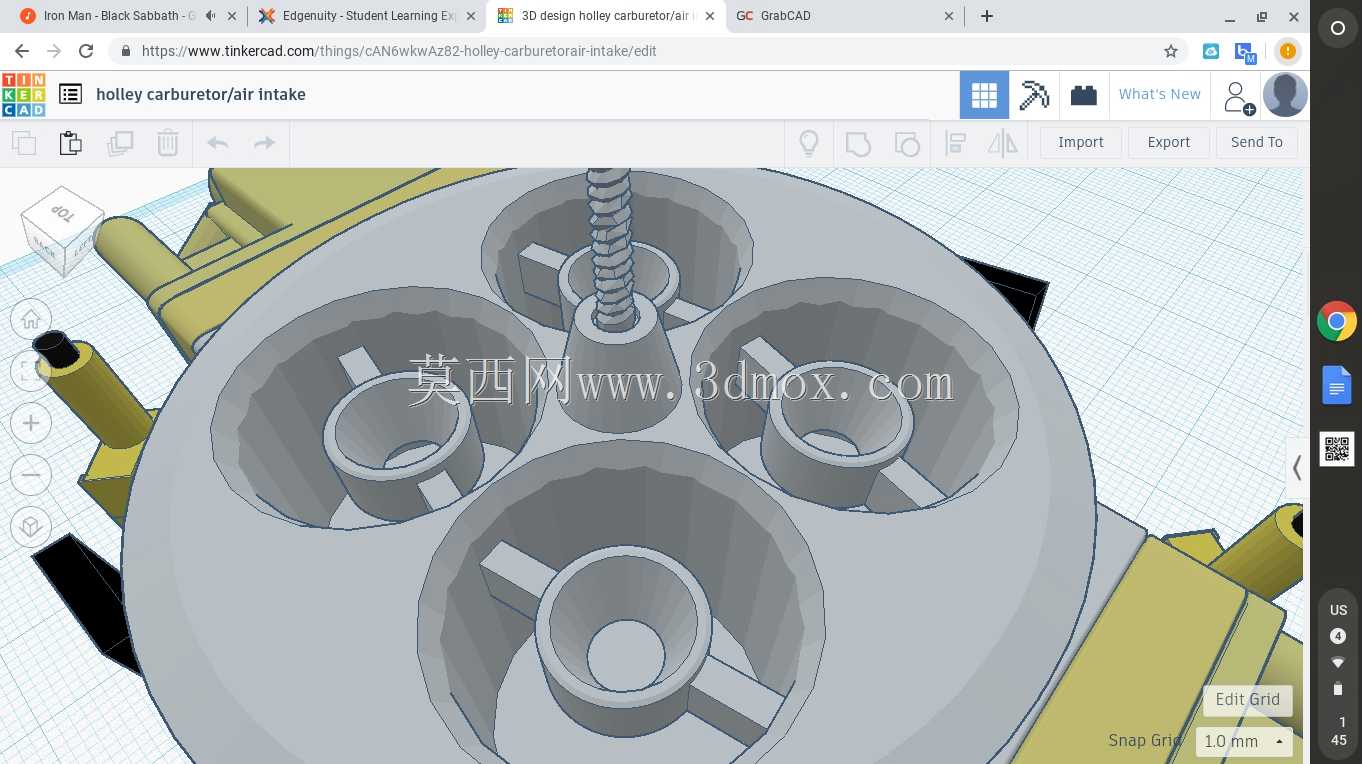

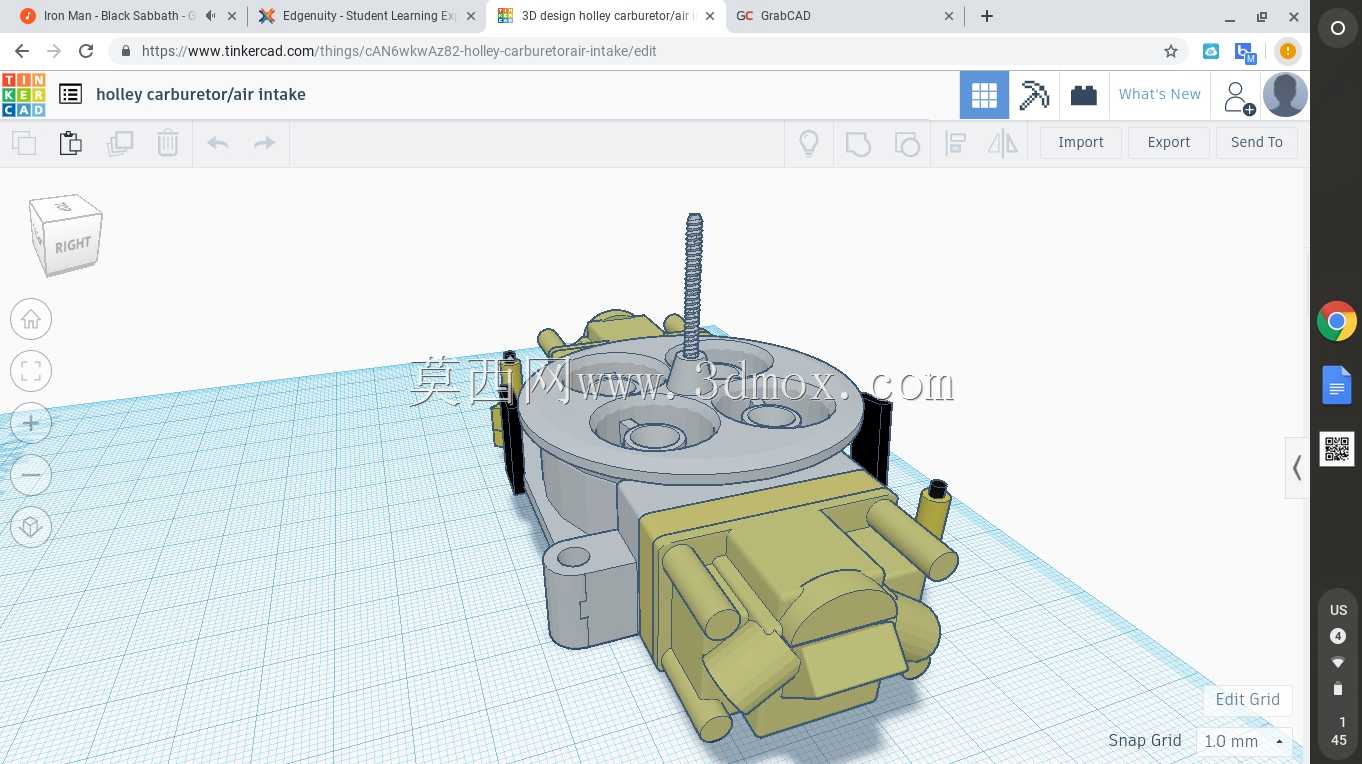

这款化油器主要适配大排量多缸内燃机，常见于改装乘用车、小型通用动力机组、摩托赛车的燃油供给回路，核心作用是根据发动机不同工况的进气负压，精准匹配燃油与空气的混合比例，让缸内燃烧效率维持在合理区间，避免过浓导致的积碳、油耗飙升，或是过稀引发的爆震、动力输出迟滞问题。从结构设计来看，主体采用上下分体式压铸壳体布局，上部的四个腔室对应多喉管进气通道，每个喉管内集成了独立的主量孔、怠速量孔与空气补偿孔，喉管的渐缩渐扩曲面经过流体仿真优化，能在进气行程形成稳定的负压区，将浮子室内的燃油吸出并被高速气流剪切雾化；下部的浮子室通过针阀机构控制油面高度，不管是车辆倾斜、急加速还是持续高负荷运转，都能保证油面稳定在量孔标定高度，避免燃油溢出或是供油不足。侧面布置的节气门联动机构采用同轴多阀片设计，阀片与喉管的同轴度公差控制在0.02mm以内，开合过程中不会出现卡滞，同时能同步带动加速泵结构，在节气门突然开大的瞬间额外泵入一定量燃油，弥补急加速时的燃油供给滞后。建模过程中先绘制壳体的分型面基准，通过拉伸、旋转命令构建上下壳体的基础轮廓，再对喉管的曲面做扫掠与曲率连续优化，保证内壁光滑无突变，减少进气阻力；之后逐个绘制量孔、浮子、针阀、节气门轴、弹簧等细小零件，按照实际装配关系添加同轴、面重合等配合约束，同时预留出安装法兰的螺栓孔位、密封槽的尺寸边界，安装法兰的孔位间距严格匹配对应进气歧管的安装标准，密封槽的宽度与深度适配常规O型密封圈的压缩量要求，避免实际装配时出现漏气、渗油问题。所有运动部件都预留了合理的配合间隙，比如节气门轴与壳体轴孔的间隙控制在0.01-0.03mm，既保证转动灵活，又不会因为间隙过大导致额外漏气影响空燃比精度；外部的油管接头、调节螺钉的位置都做了安装空间校核，保证后续装配、调试时工具能顺利操作，不会和周边的进气管、缸盖部件发生干涉。
