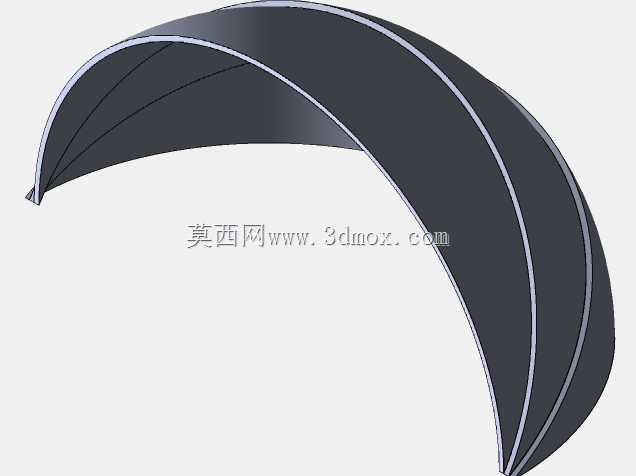

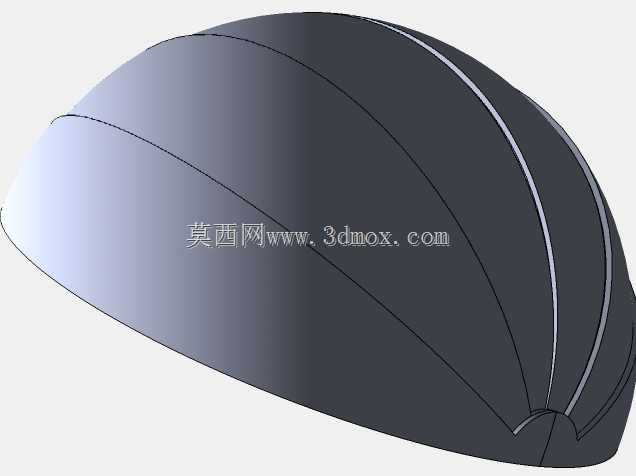

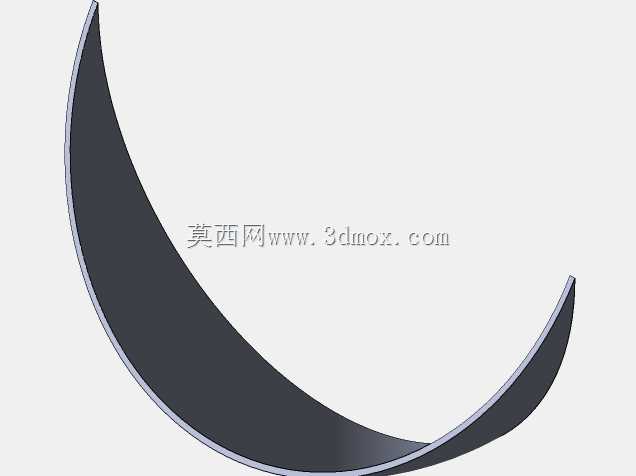

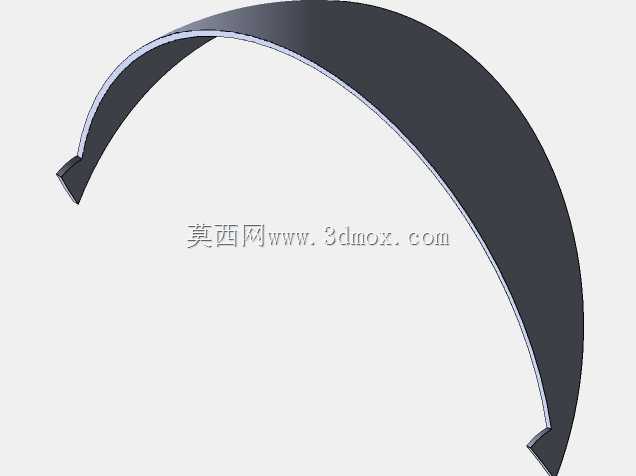

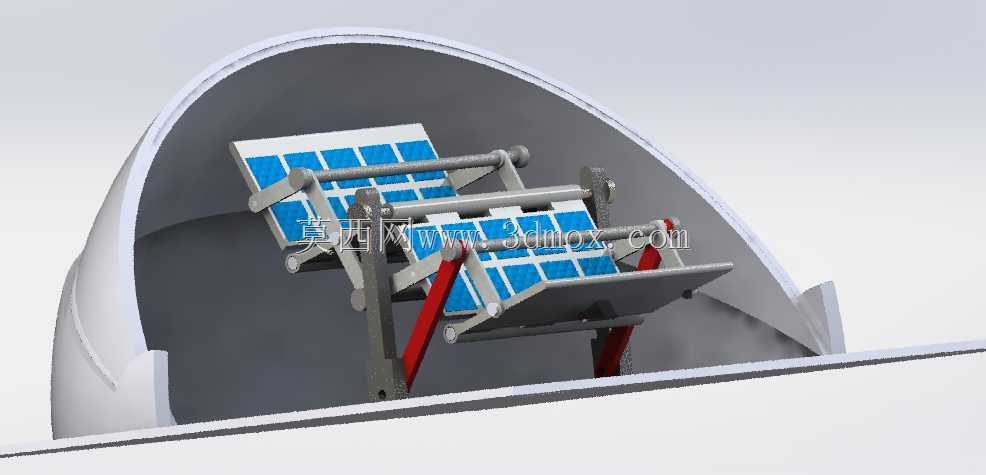

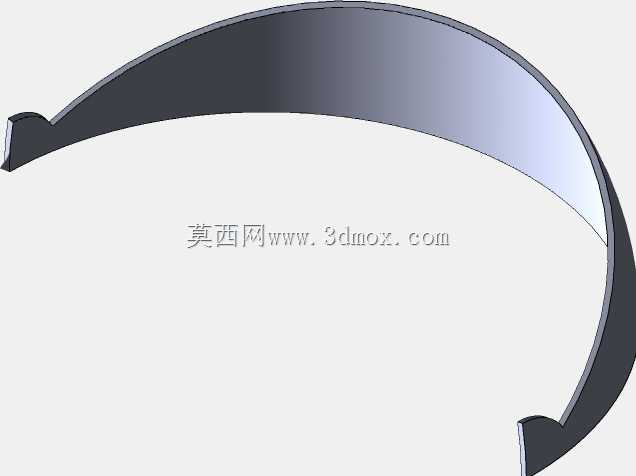

单自由度可折叠式太阳能光伏板支撑结构

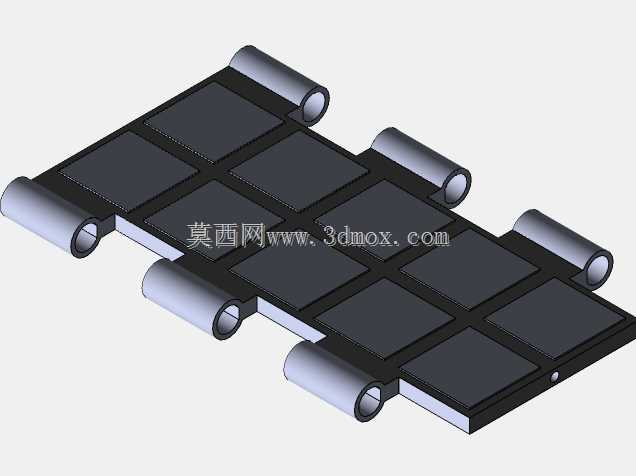

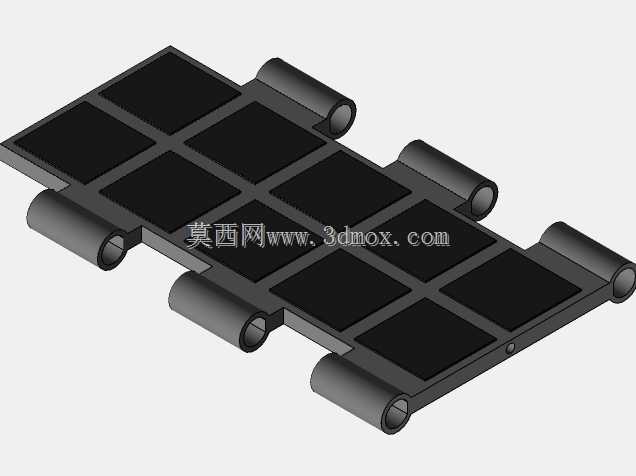

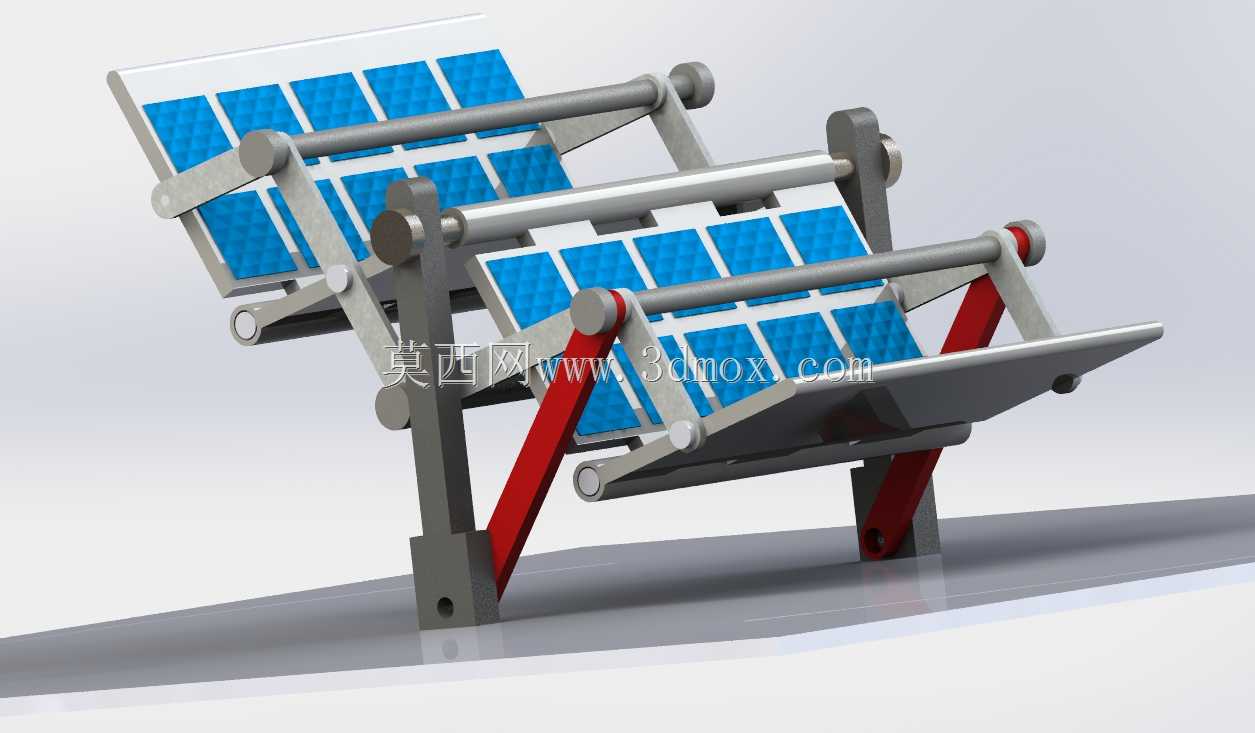

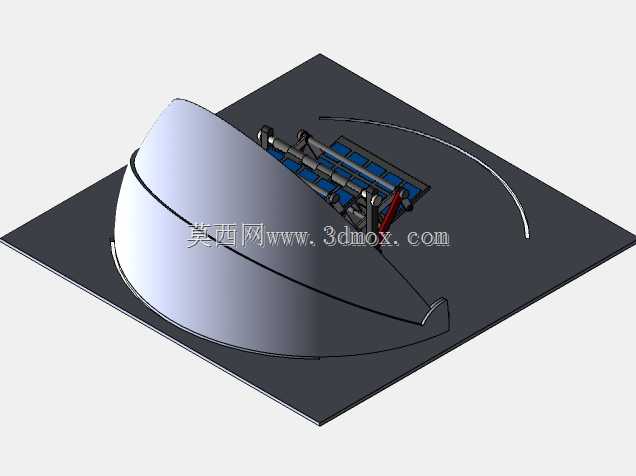

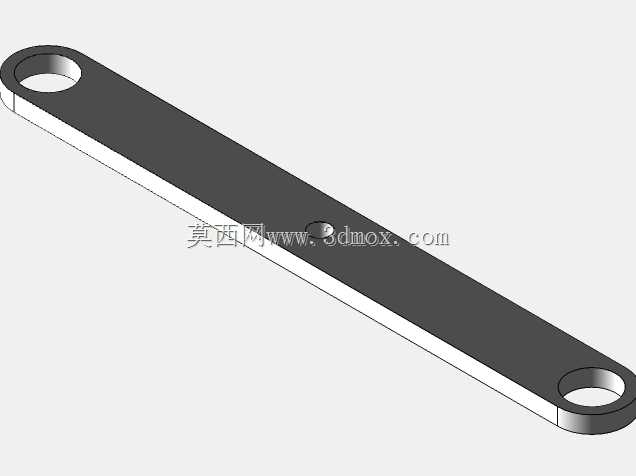

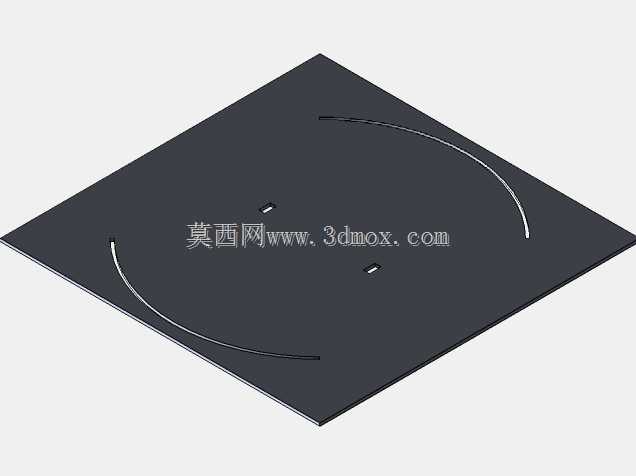

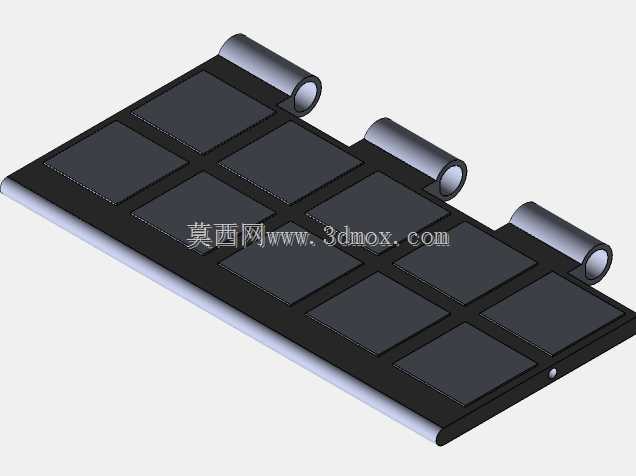

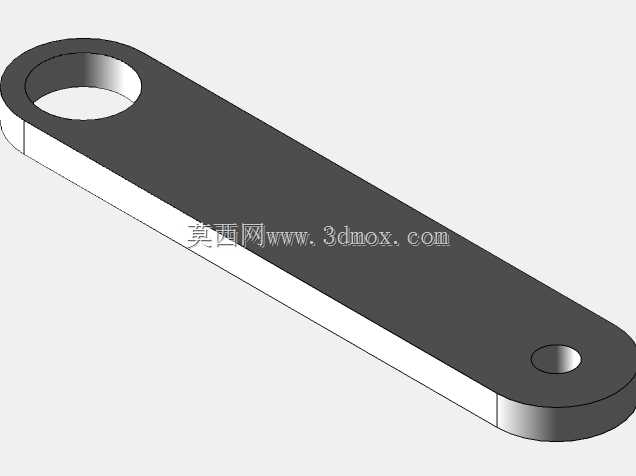

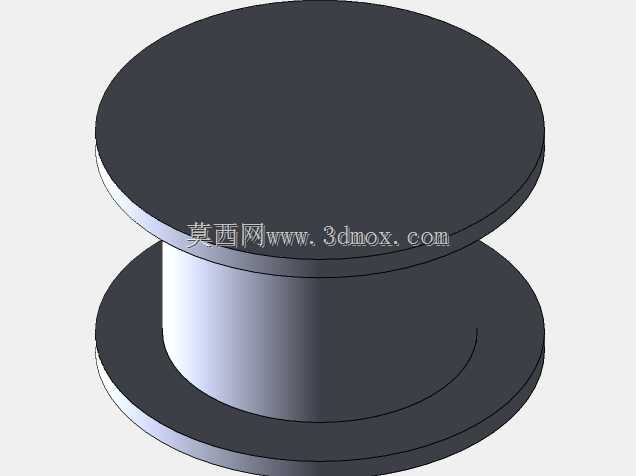

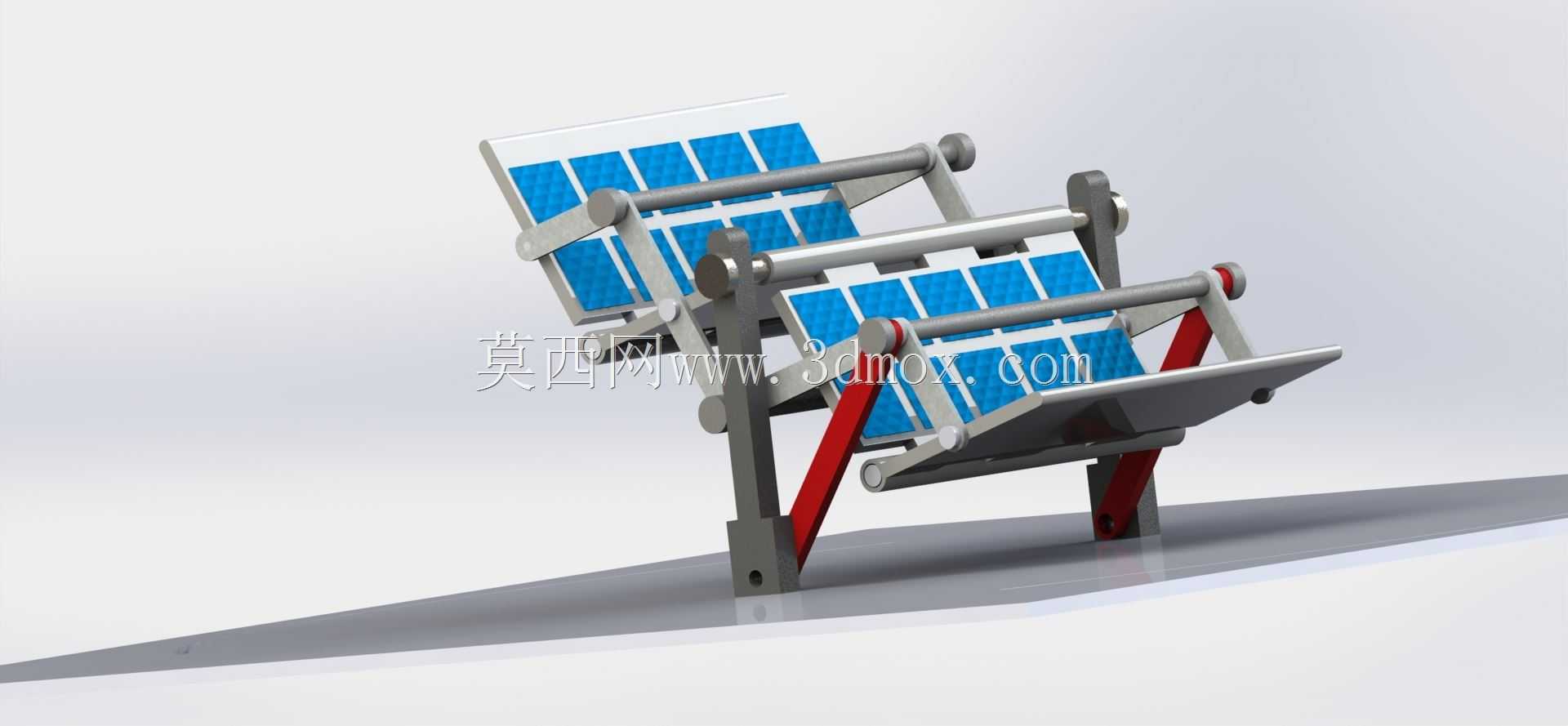

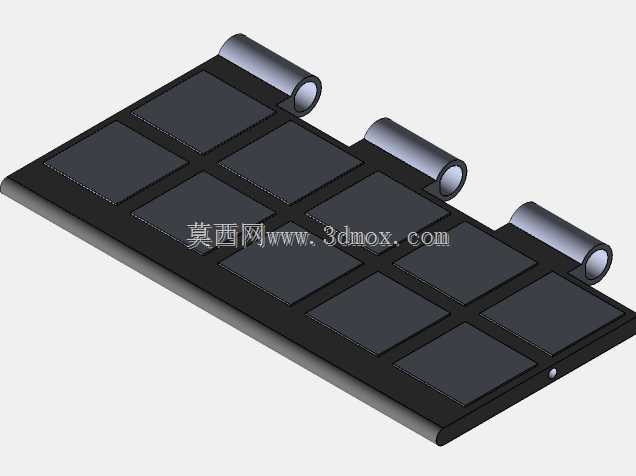

这款可折叠太阳能板结构，主要面向分布式光伏临时部署、户外作业供电、应急电力保障等场景，解决传统固定式光伏板运输占空间、架设流程繁琐的痛点，在野外勘探、户外施工、临时救灾点位这类需要快速搭建供电单元的场景中，能大幅缩短部署准备时间，同时降低运输过程中光伏板板面受磕碰损坏的概率。整个机构仅设置1个运动自由度，通过连杆铰接的联动设计，无需额外复杂的锁止结构配合，单次操作即可完成板面的展开与收合动作，展开状态下两组光伏板保持固定的倾角匹配受光角度，收合状态下两层板面平行叠放，整体厚度压缩至支架结构的轮廓边界内，适配常规运输箱的内部尺寸，不会出现突出结构剐蹭包装的问题。设计阶段首先确定铰接点的运动轨迹，要保证展开过程中两组光伏板的运动无干涉，收合时板面不会和支撑腿、连杆结构发生碰撞，支撑腿采用倾斜布置的形式，展开后底部形成稳定的支撑跨距，能抵御常规户外的阵风载荷，避免设备侧翻。建模时先绘制光伏板的基准轮廓，确定单块板面的长宽尺寸作为后续结构设计的边界，再依次搭建主支撑立柱、联动连杆、铰接转轴的零件结构，装配环节先完成固定铰接副的配合约束，再验证活动构件的运动行程，调整连杆的长度参数，确保展开到位后结构自动形成稳定的受力三角结构，不需要额外加装支撑件即可保持姿态。整个结构的安装边界以底部支撑脚的安装孔位为基准，固定安装时仅需在对应位置设置固定点即可完成设备固定，活动铰接位置预留标准的转轴配合间隙，满足户外环境下的转动顺畅度要求，不会因温湿度变化出现卡滞问题。建模过程中优先完成骨架模型的搭建，将所有运动构件的铰接点坐标参数化，后续调整板面尺寸、展开角度时仅需修改对应参数即可快速更新整体结构，不需要逐个零件重新绘制，大幅提升结构迭代的效率，完成装配后通过运动仿真验证全行程的干涉情况，确认所有构件在收合、展开的全流程中无硬接触碰撞，同时校核关键铰接位置的受力情况，保证结构在常规风载、自重载荷下的结构强度满足使用要求。
