异形曲面旋钮结构设计与建模

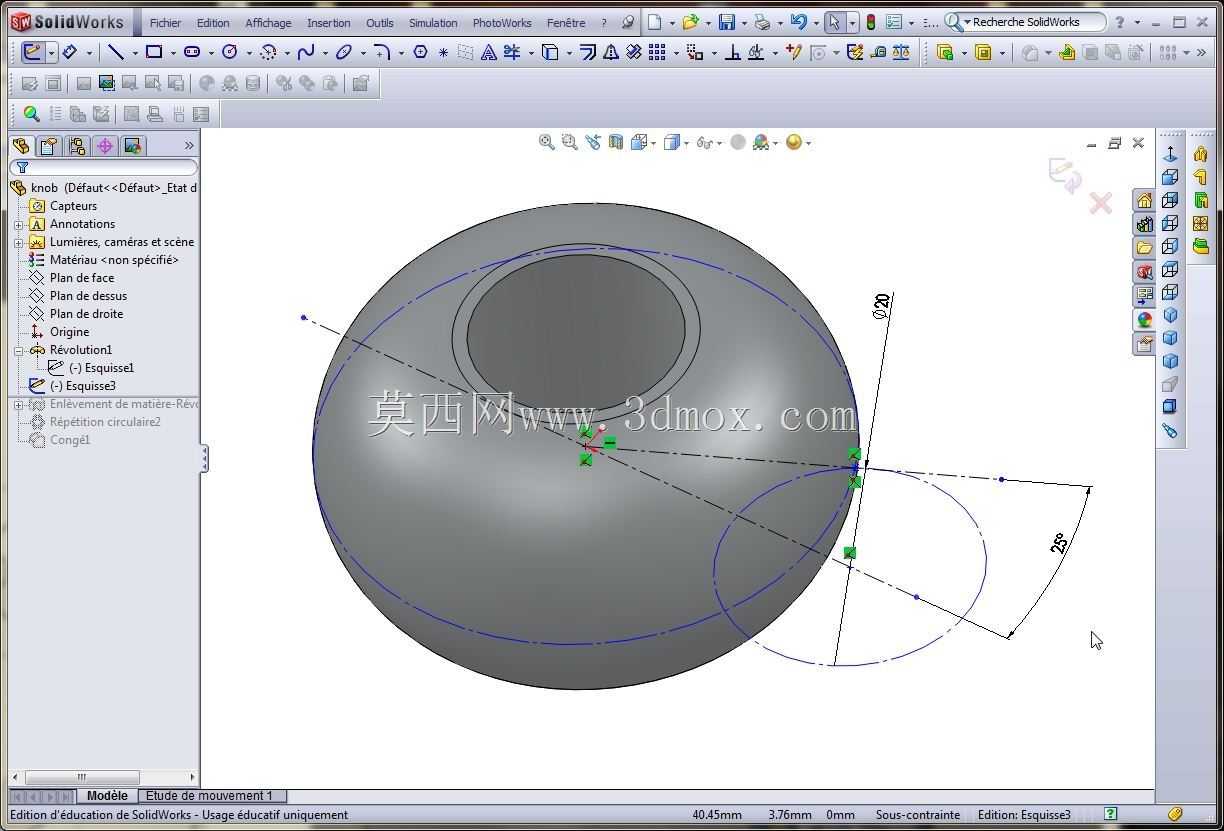

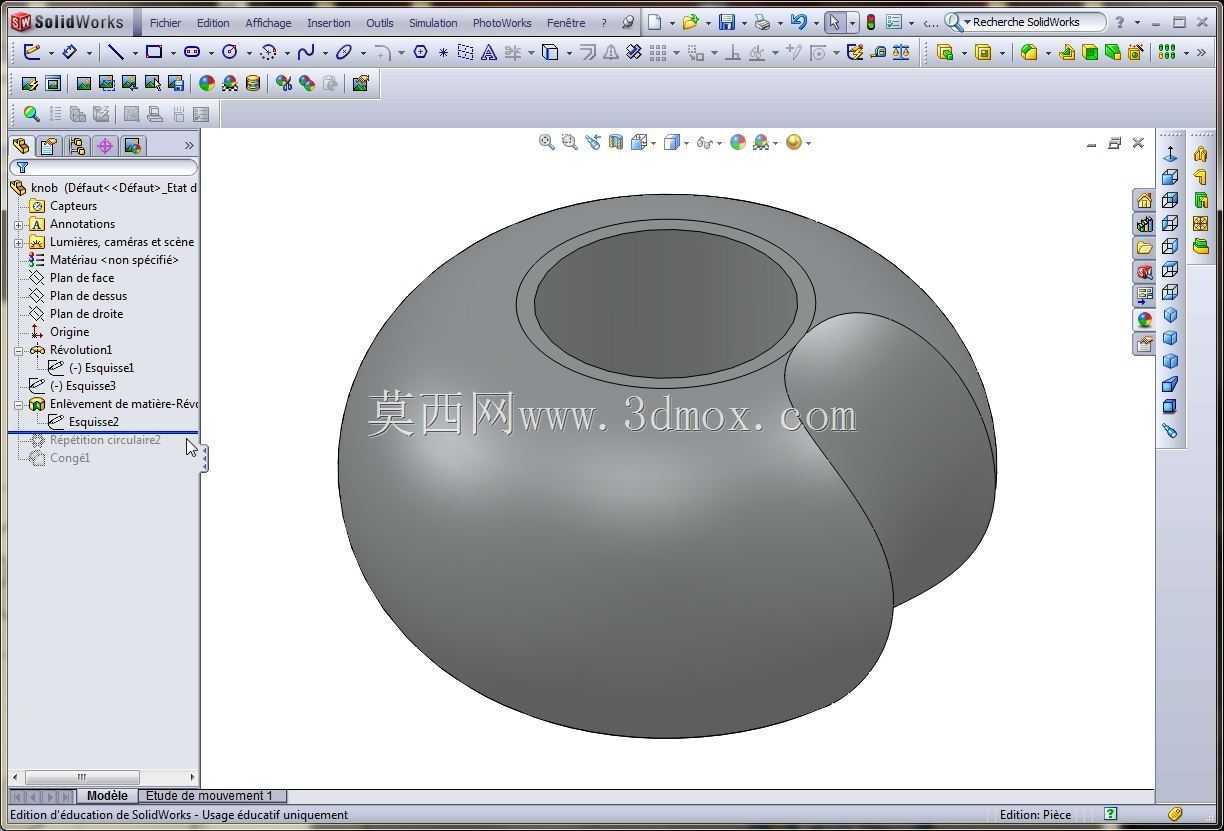

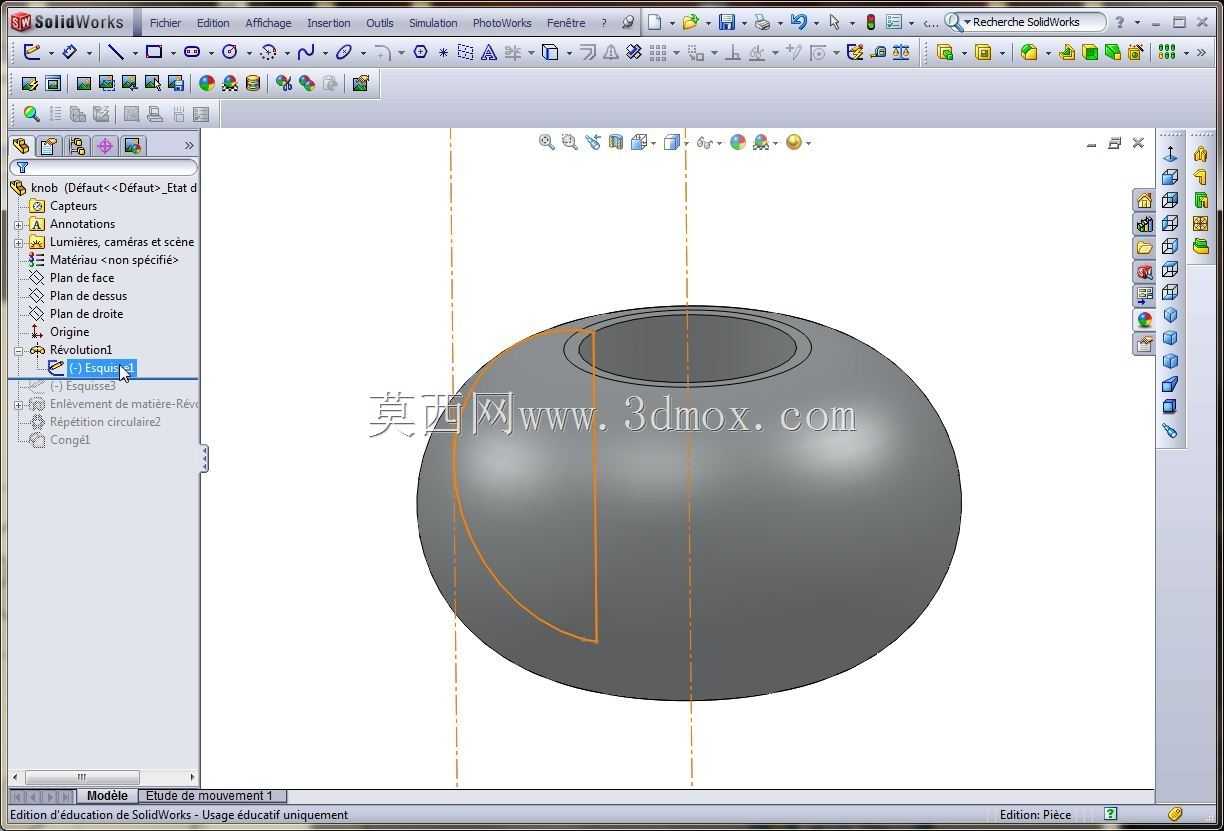

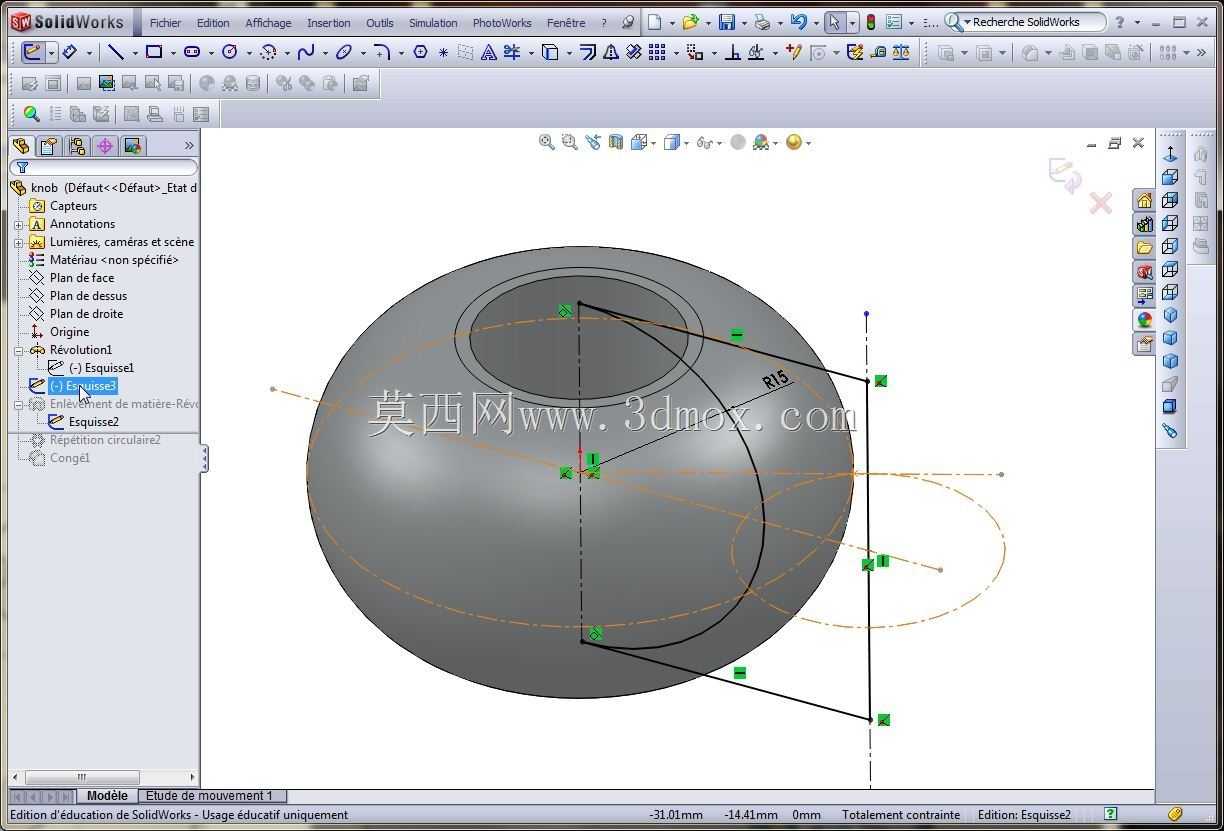

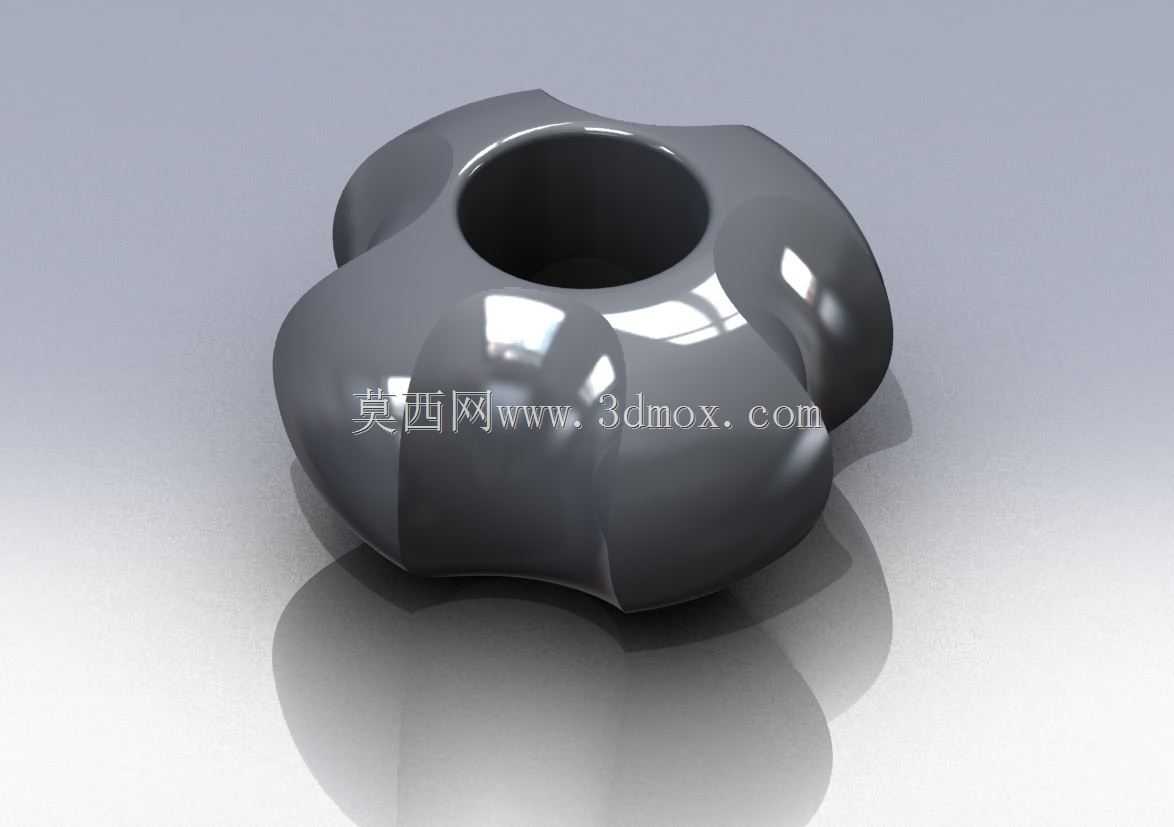

这类异形曲面旋钮常应用在工业控制操作台、精密检测设备调节面板、高端家电控制区等场景，核心作用是通过人手旋转操作实现设备参数调节、档位切换、流量或压力微调等功能，相比普通圆柱旋钮，其曲面造型更贴合指腹弧度，长时间操作不易打滑，旋转施力时的力矩传递更均匀，能有效降低操作疲劳感。设计初期首先要明确安装边界，这类旋钮通常适配直径6mm或8mm的标准D型调节轴，中心安装孔的深度需匹配对应轴的插入长度，孔内预留紧定螺丝的安装位，避免旋钮工作时出现轴向窜动或周向打滑。外形设计上，外轮廓采用五瓣式内凹曲面，每个曲面的弧度都经过人机工程验证，指腹贴合时的接触面积比普通旋钮提升40%左右，旋转时不需要刻意施力捏紧，仅靠指腹与曲面的摩擦力就能完成精准调节，外表面做高光质感处理，既方便日常清洁擦拭，也能在设备面板上形成清晰的视觉识别点，避免操作人员误触其他控件。建模阶段先绘制中心安装孔的基准草图，确定孔的直径、深度以及D型切边的尺寸，以此为基础向外偏移出旋钮的基体壁厚，这类旋钮通常采用ABS或PC材质注塑成型，壁厚控制在2mm左右，避免注塑时出现缩痕或填充不足的问题。之后绘制外轮廓的引导线，通过放样命令生成五瓣曲面的基础形态，再对曲面衔接处做圆角过渡处理，圆角半径控制在3-5mm，避免出现尖锐棱角划伤操作人员。完成基础外形后，对中心孔与外基体的衔接处做加强筋处理，加强筋厚度不超过壁厚的60%，防止注塑时表面出现缩印。建模过程中需要反复验证曲面的连续性，确保外表面G2连续，避免后续渲染或开模时出现曲面褶皱，同时要核对旋钮的整体外径，通常这类桌面设备用旋钮外径控制在40-50mm，高度控制在25-30mm，既不会因为尺寸过大占用过多面板空间，也不会因为尺寸过小导致操作时施力困难。最后还要验证旋钮的旋转行程，确保旋钮安装后与面板表面预留1-2mm的间隙，旋转时不会与面板表面的丝印标识或其他周边控件产生干涉，针对需要带档位的使用场景，还可以在旋钮内部预留定位弹珠的安装槽，配合面板上的定位凹点实现清晰的档位反馈。
