双款式街头滑板结构三维设计作品

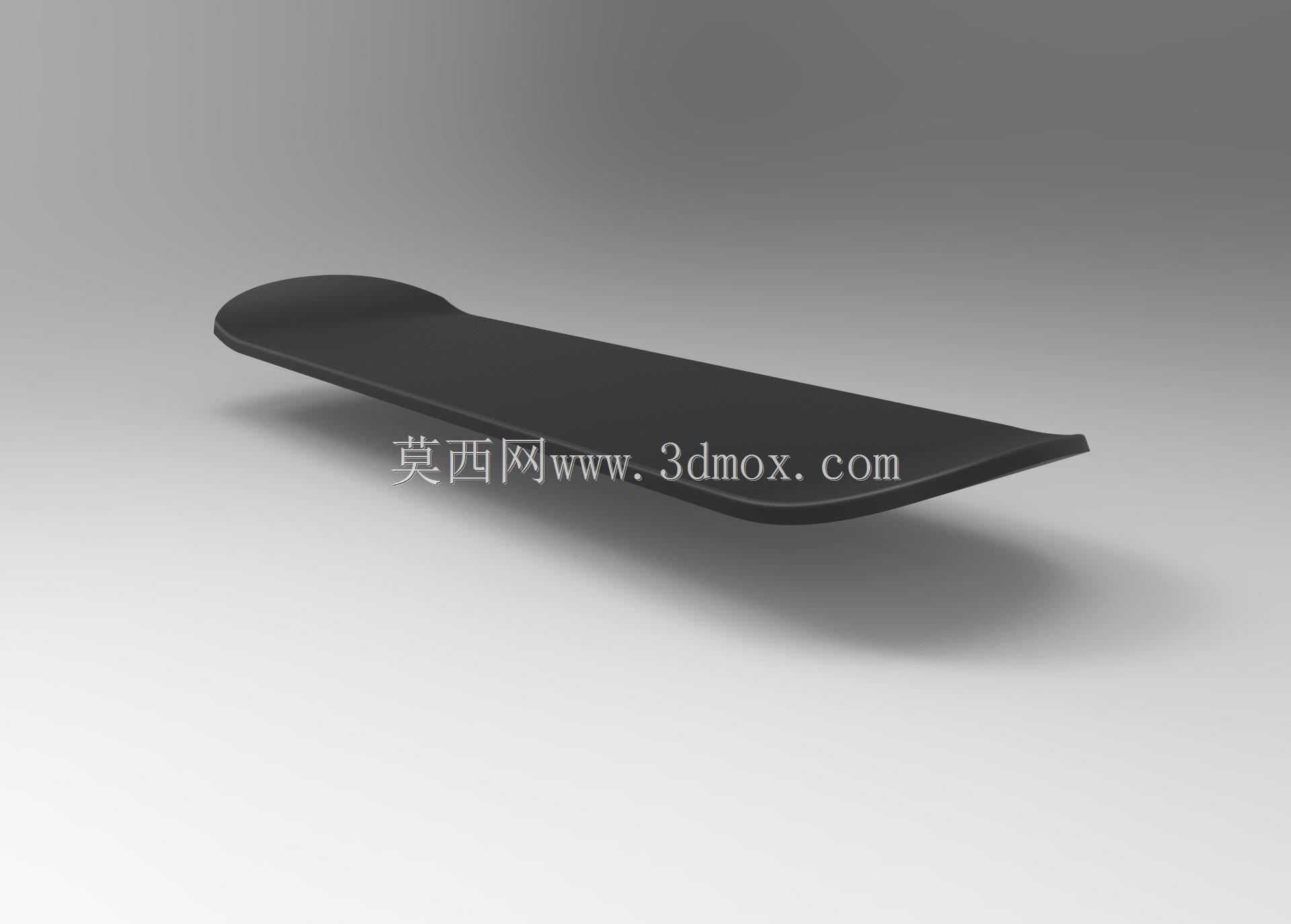

本次完成的两款滑板结构设计，分别覆盖经典双翘板与长板巡航两类主流使用场景，前者适配街头技巧动作练习，后者满足长距离滑行、日常通勤代步的使用需求。建模过程中先从板面轮廓入手，先绘制板面的平面投影曲线，按照人体站立时的脚位分布确定板面宽度、前后翘曲角度，双翘款的头尾翘曲角度控制在18度到22度区间，保证做 Ollie 等带板动作时的板面抬升反馈，长板款则降低翘曲幅度，加大板面整体长度，提升长距离滑行时的站立稳定性。板面的曲面建模采用多截面扫掠方式，先做出板面上层的磨砂贴合面的平缓弧度，再处理板底的流线型曲面，边缘做R3到R5的圆角过渡，避免磕碰时的应力集中，同时预留滑板桥安装的孔位阵列，孔位间距按照行业通用的桥钉安装标准设定，保证市面上主流规格的滑板桥都能直接适配安装。

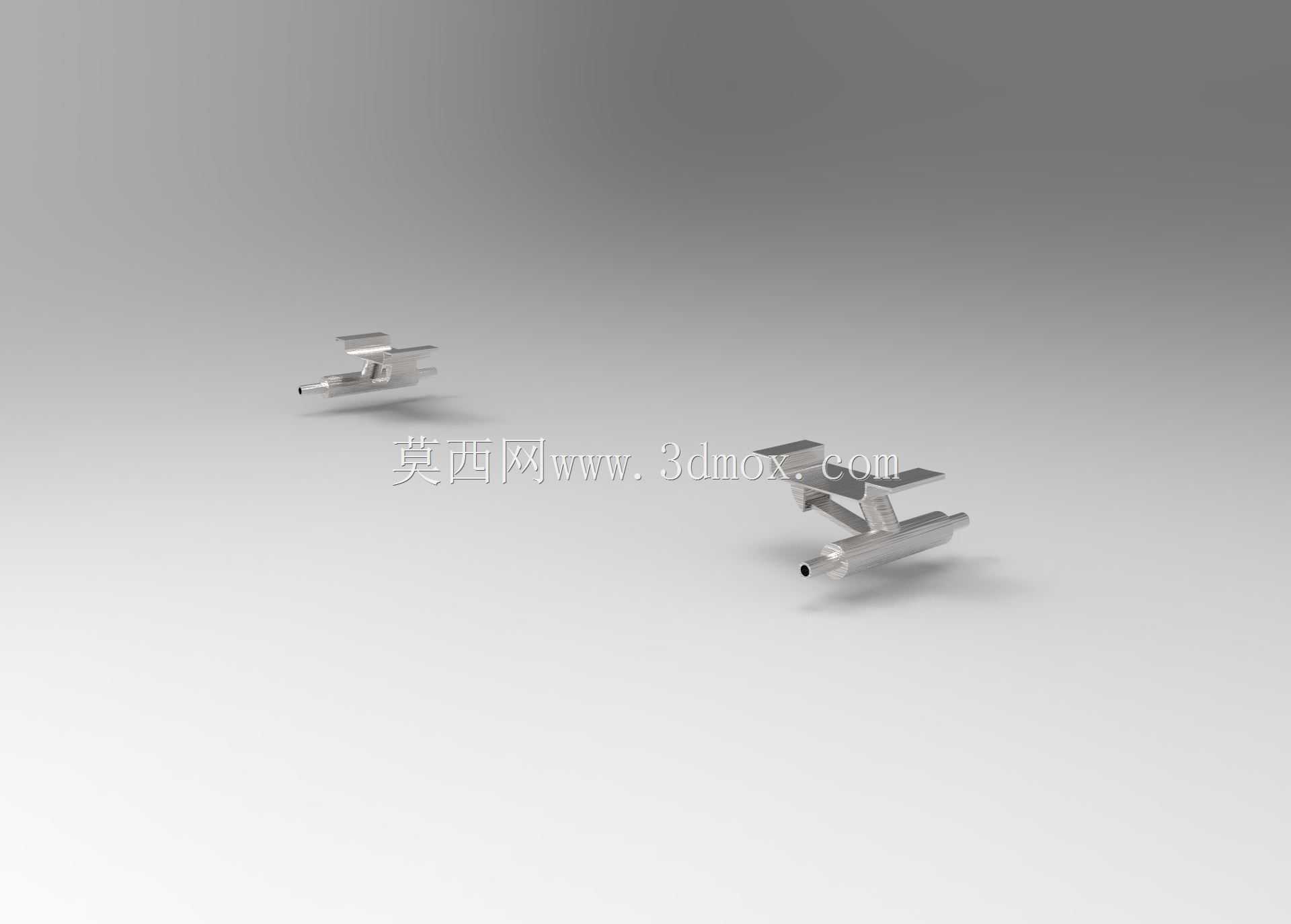

滑板桥作为核心受力部件，建模时拆分了主桥钉、PU垫、支架、轴套、桥座几个独立零件，主桥钉采用标准M8规格的螺纹结构建模，PU垫的锥度按照转向灵敏度需求调整，偏技巧款的滑板桥PU硬度对应更高的邵氏硬度参数，减少转向虚位，保证动作落地时的支撑稳定性，巡航款的PU则偏软，提升转向时的顺滑度，降低长距离滑行的操控力度。轮组部分分别做了动作轮与刷街轮的结构，动作轮直径偏小、硬度偏高，适配光滑场地的技巧练习，刷街轮直径更大、边缘做圆弧过渡，能更好地过滤路面细碎颠簸，轮内的轴承安装位按照标准608轴承的尺寸预留安装边界，保证轴承压装后无径向窜动。

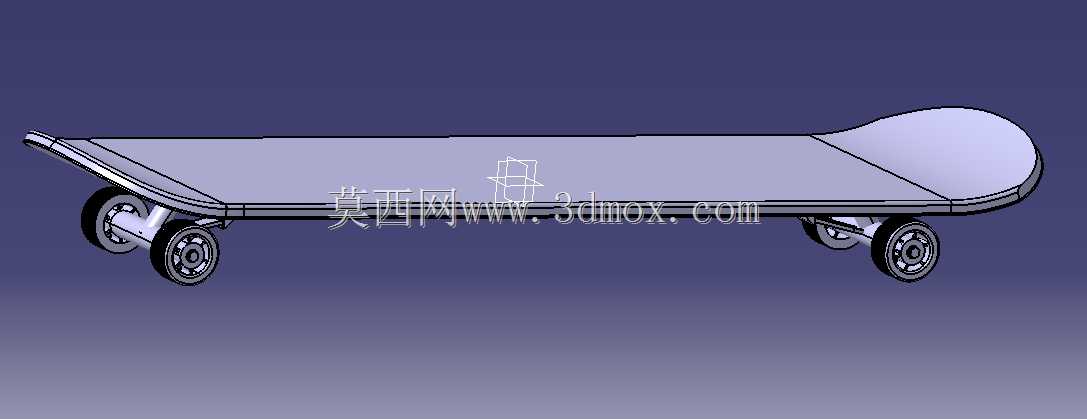

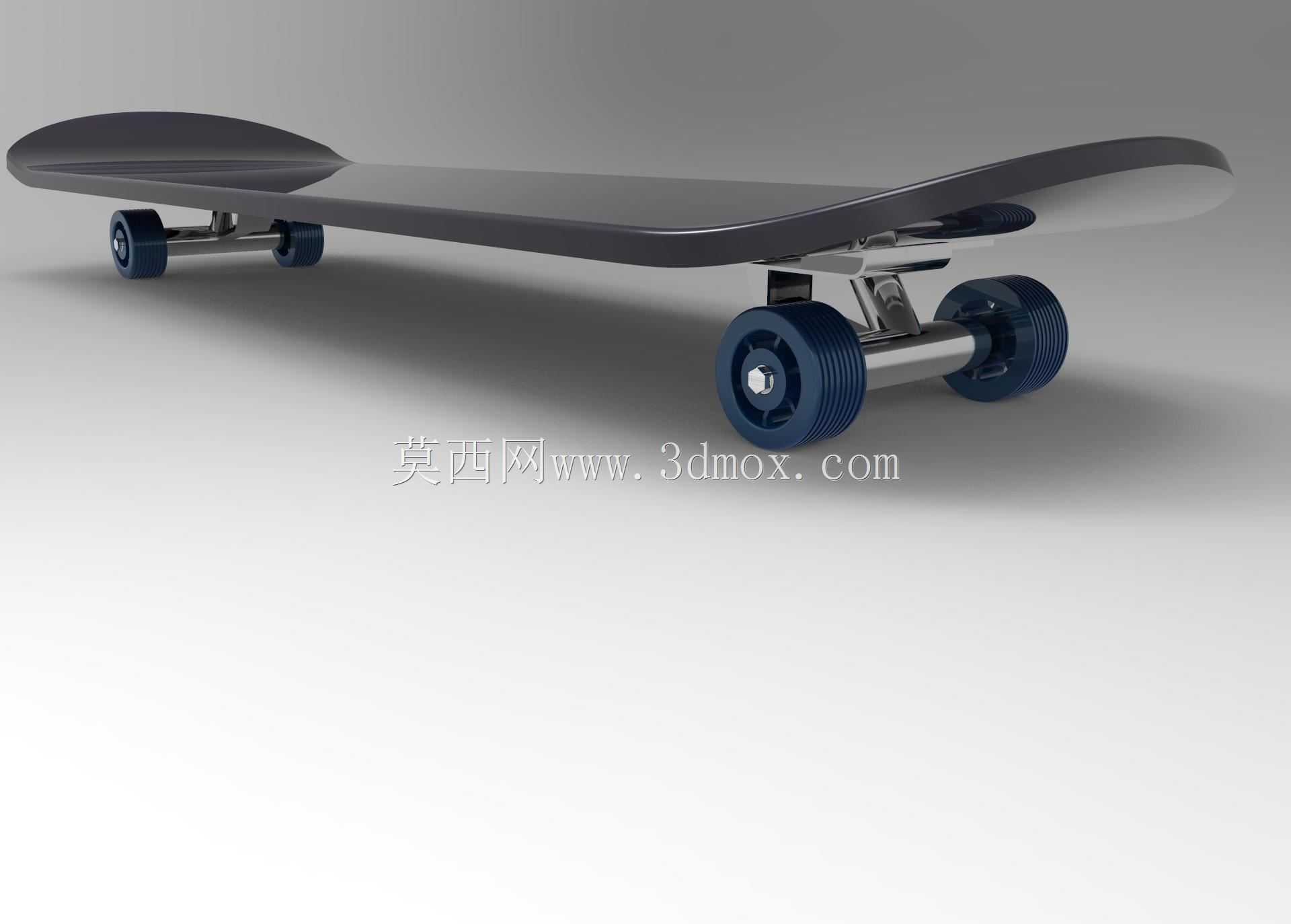

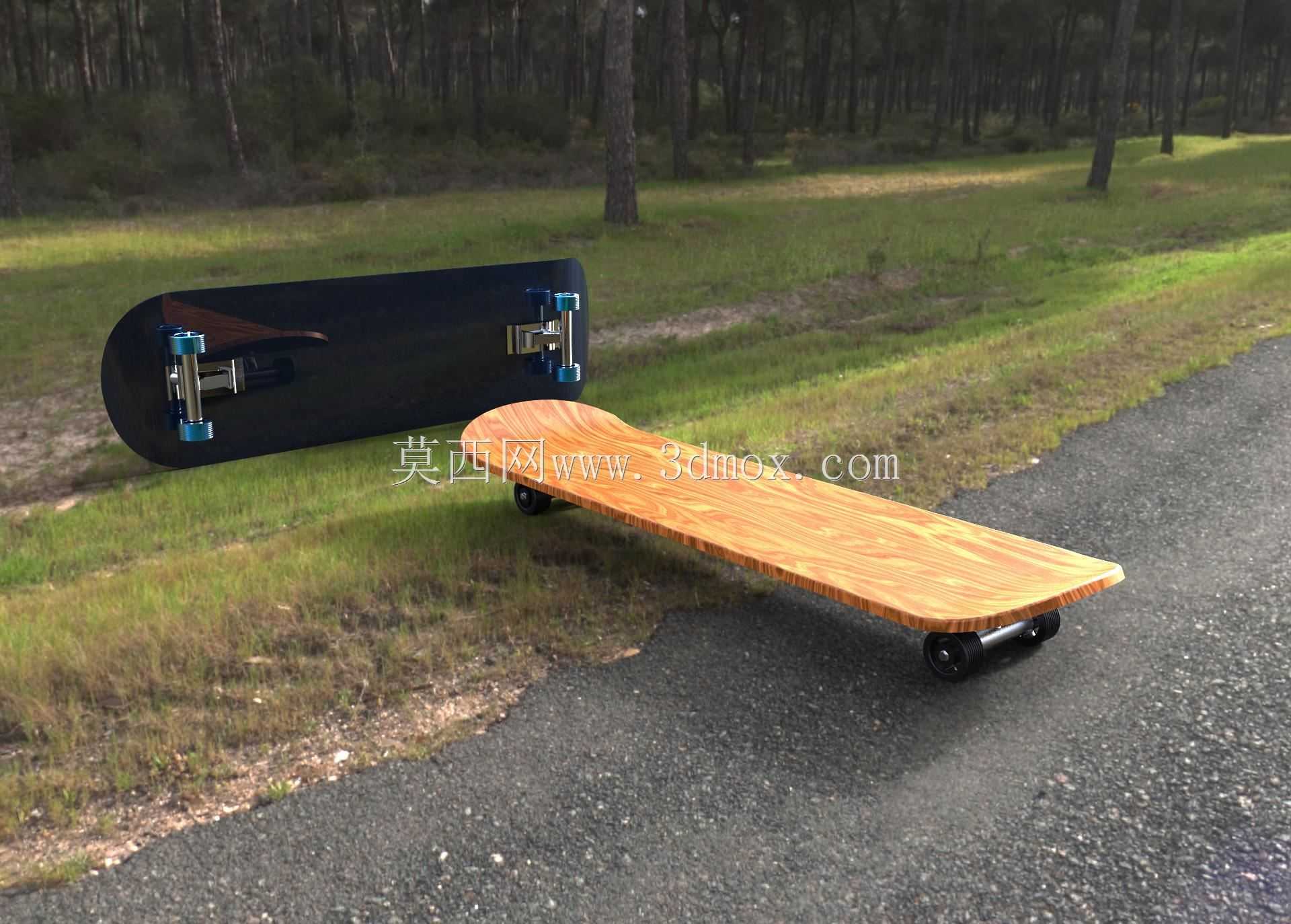

建模过程中先完成单个零件的参数化绘制，再进入装配环境添加配合约束，桥钉与板面安装孔采用同轴配合，轮组与桥端轴采用间隙配合，预留转动余量，同时检查整体装配的干涉情况，确保桥体转向时不会与板面边缘发生磕碰，轮组转动时不会摩擦桥体支架。完成装配后对整体模型做外观渲染，分别赋予黑色磨砂板面、原木纹理板面、金属电镀桥身、聚氨酯轮组的对应材质，还原真实产品的视觉效果，整个建模过程从结构适配性出发，所有安装尺寸都对接现有通用滑板的配件规格，模型可直接用于结构验证、产品改款设计的参考。
