全面屏直板智能手机外观结构设计方案

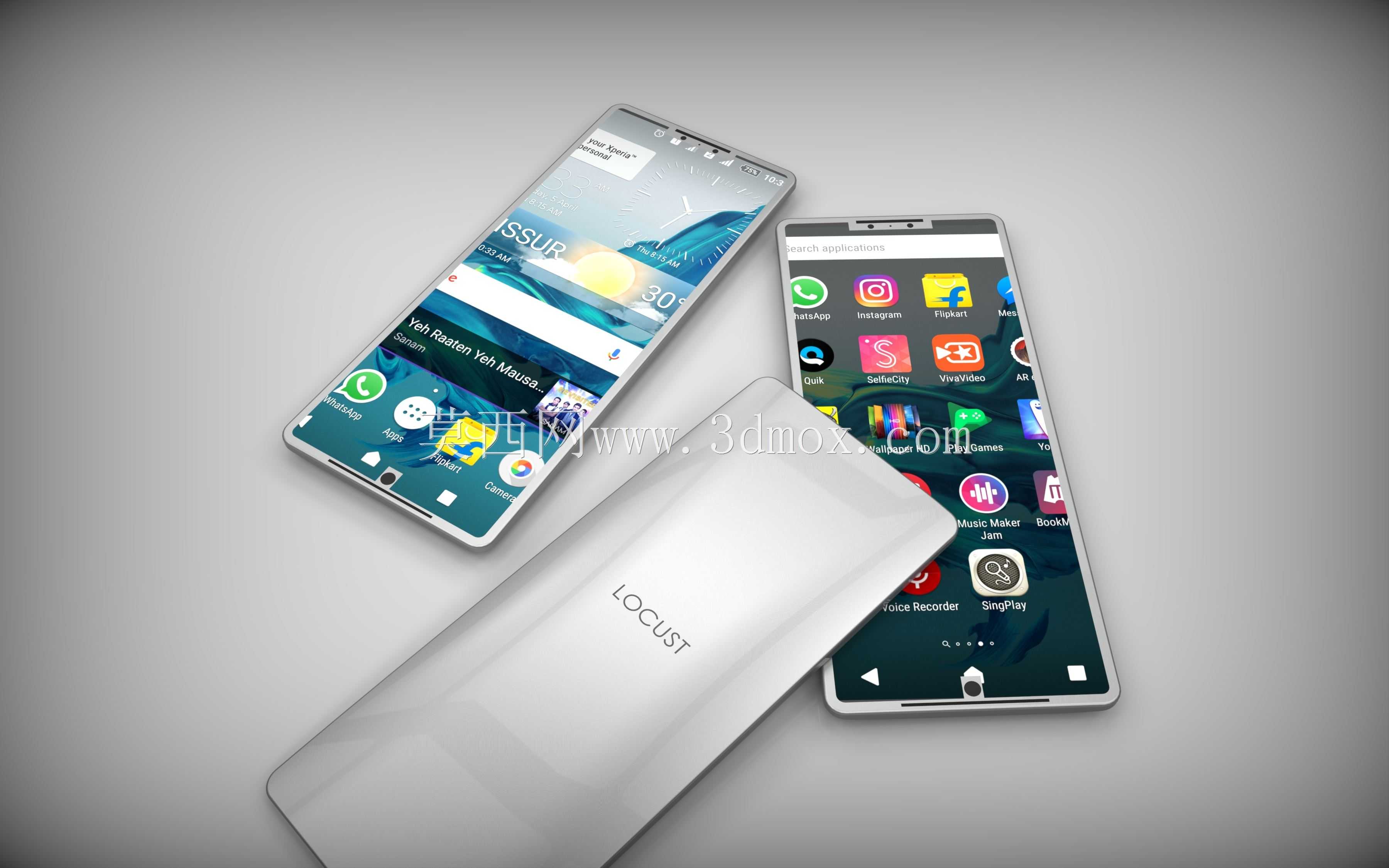

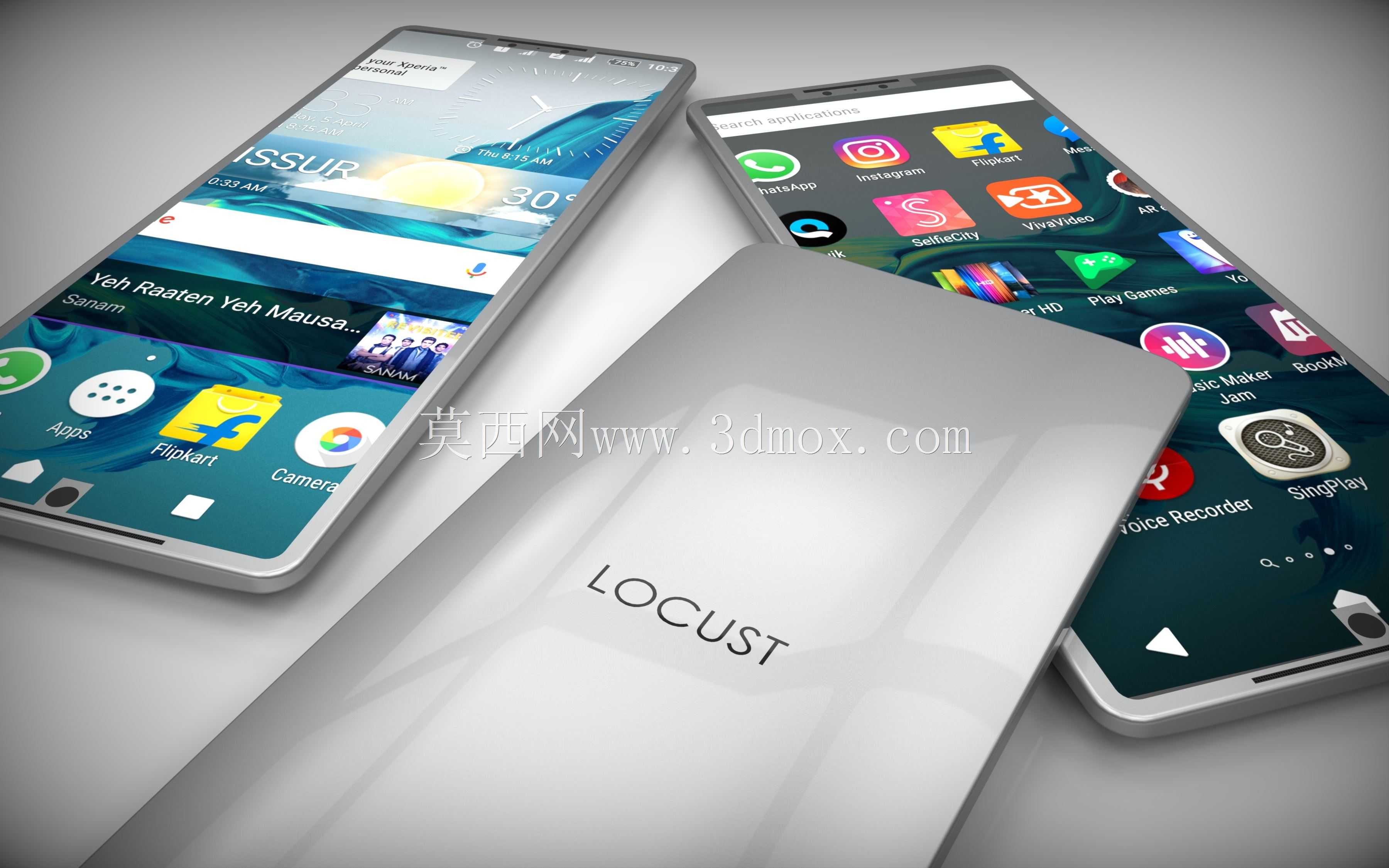

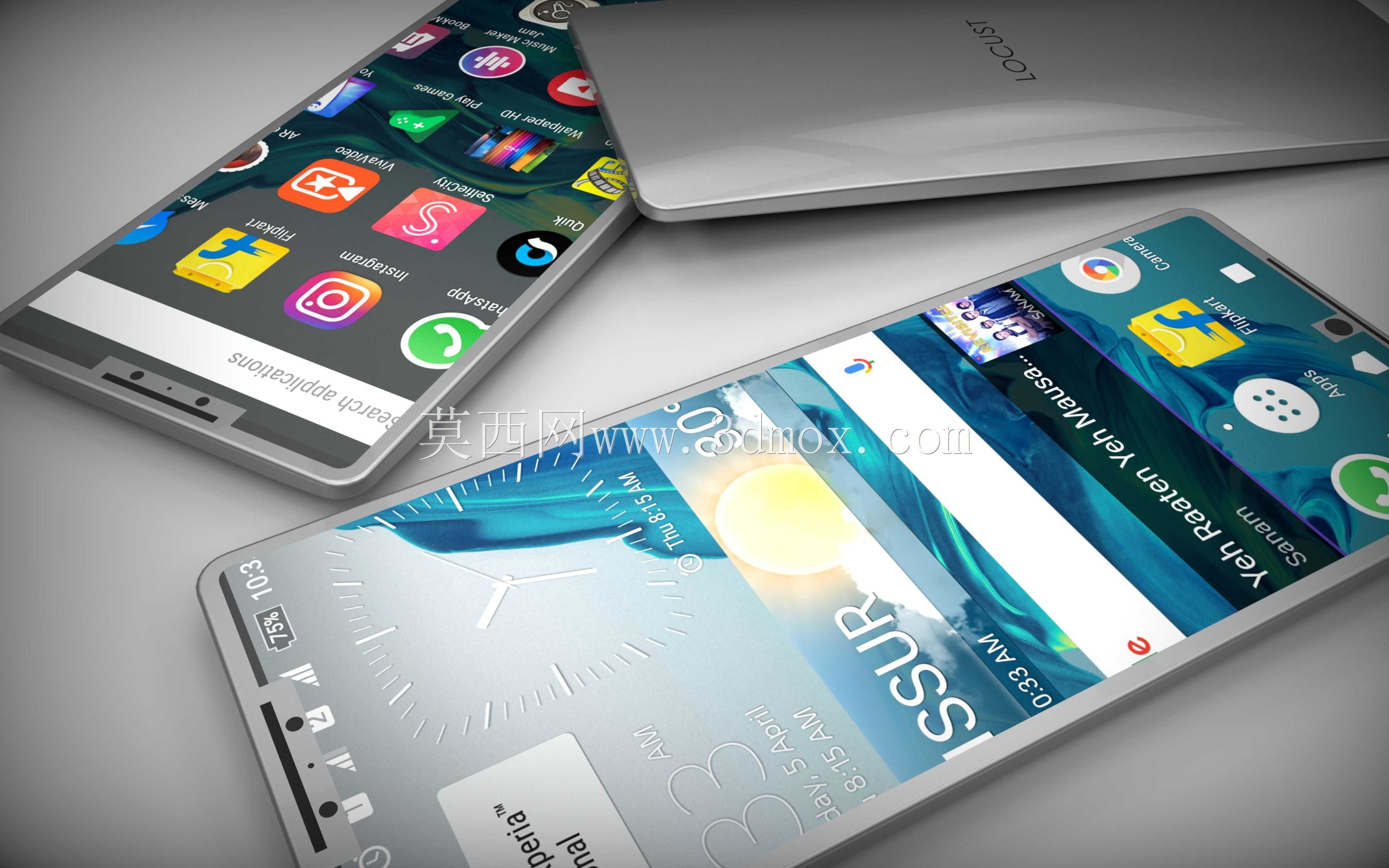

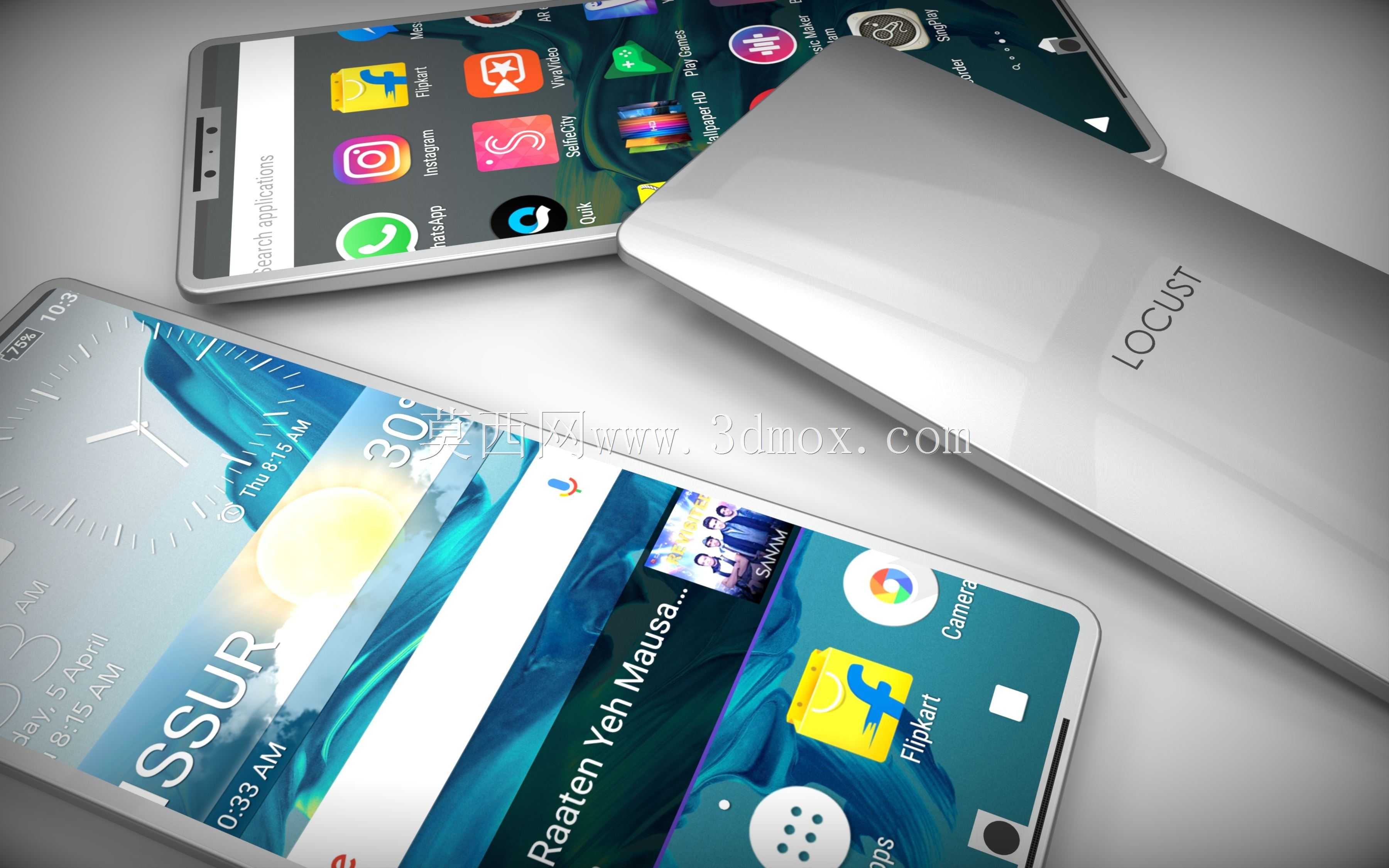

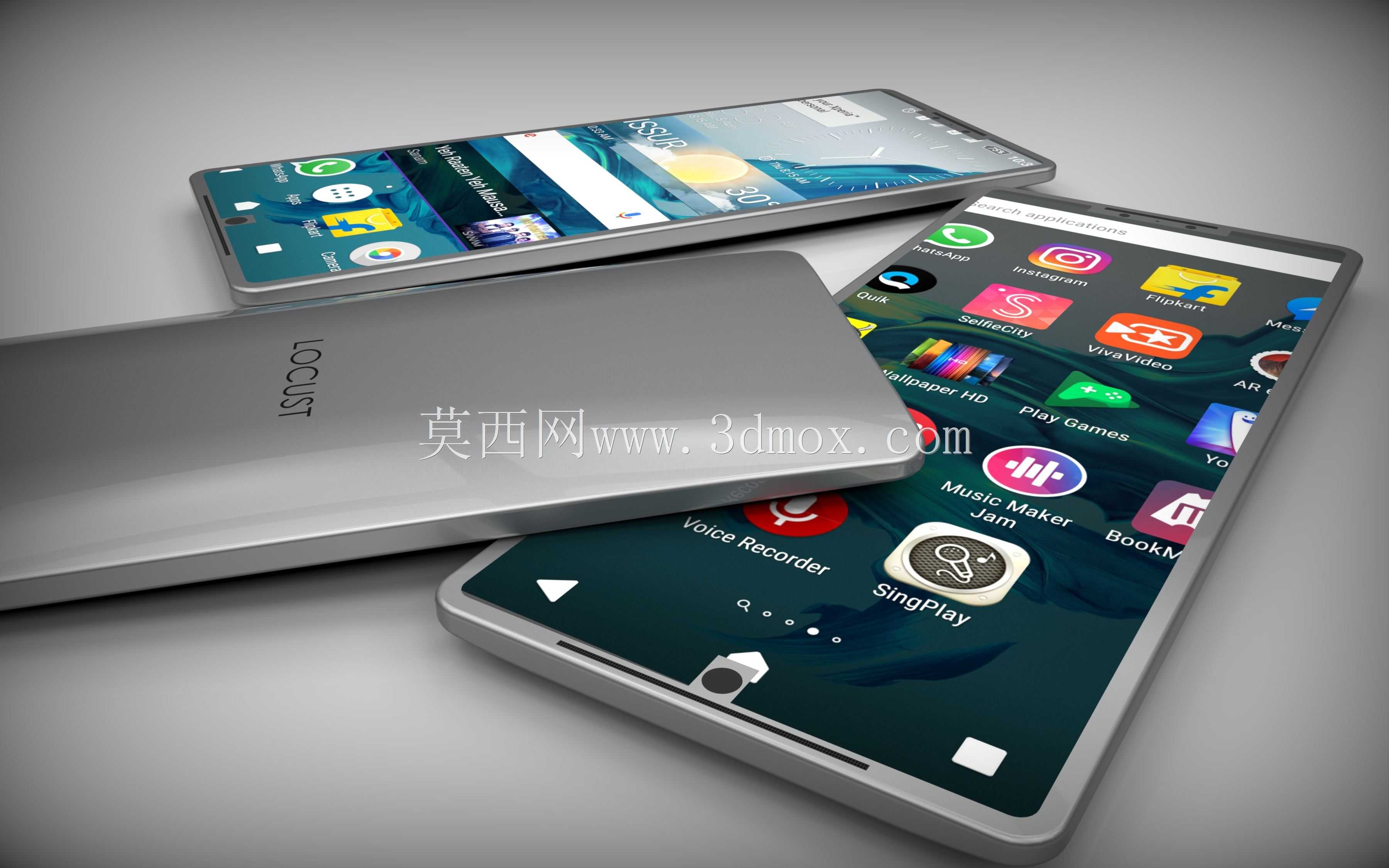

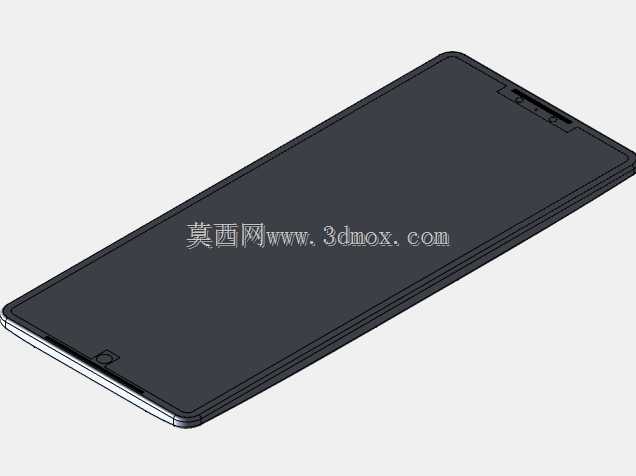

日常做消费电子结构方案时，这类直板全面屏手机的建模是很常见的练习与方案验证项，先从整机的握持边界入手，确定机身长宽厚的基础参数，要兼顾单手握持的拇指覆盖范围与口袋收纳的尺寸限制，机身四角做连续的大圆弧过渡，避免直角硌手的问题，中框与后盖的衔接处做微小的倒角处理，消除装配段差带来的割手感。建模初始阶段先绘制整机的外形轮廓草图，把正面屏幕的显示区域、前置摄像头的开孔位置、底部的触控导航区域先做基准定位，屏幕与中框的配合预留0.15mm的装配间隙，屏幕边缘做2.5D的弧面过渡，和中框的弧面自然衔接，减少视觉上的边框厚度。后盖部分做一体化的曲面设计，从侧边中框向后盖中心缓慢过渡，形成贴合手掌的微弧面，后盖表面做平整的品牌标识区域，标识采用凹陷蚀刻的结构预留，不需要额外的凸起装饰，保证后盖整体的平整度，减少日常使用中的积灰问题。侧边按键的位置设置在机身右侧拇指自然触碰的区域，按键突出中框的高度控制在1.2mm，保证按压反馈的清晰度同时避免误触，按键与中框的开孔间隙控制在0.1mm，兼顾装配公差与按压的顺畅度。机身底部预留出声孔、充电接口的装配位置，出声孔采用阵列式的小圆孔设计，每个孔的直径0.8mm，孔间距1.2mm，保证出声面积的同时兼顾外观的整体性。建模过程中先做实体的整体抽壳，壳体厚度预留1.2mm，给内部的主板、电池、摄像头模组留出足够的安装空间，内部的筋位布局要对应主板的固定螺柱位置，螺柱的高度根据壳体厚度做适配，保证螺丝锁附后的强度，同时避免螺柱过高顶到屏幕或者后盖。屏幕的固定采用背胶贴合的方式，在中框的屏幕贴合面做0.2mm深的胶槽，预留背胶的粘贴位置，保证屏幕粘贴后的平整度，不会出现翘边的问题。后盖与中框的配合采用卡扣加少量点胶的方式，卡扣的间距控制在15mm左右，在机身的四个角位置加密卡扣布局，提升装配后的紧密性，减少日常使用中的开合异响。这类外观结构模型主要用于前期的方案评审，验证外观的视觉效果与握持手感，同时给后续的内部结构堆叠提供外形边界参考，建模时要注意各个曲面的连续性，保证渲染后光影过渡自然，没有明显的折痕与曲面断层，各个圆角的半径要统一协调，避免出现大小不一的圆角破坏整体的设计感。
