钢铁侠风格头盔面罩三维结构设计

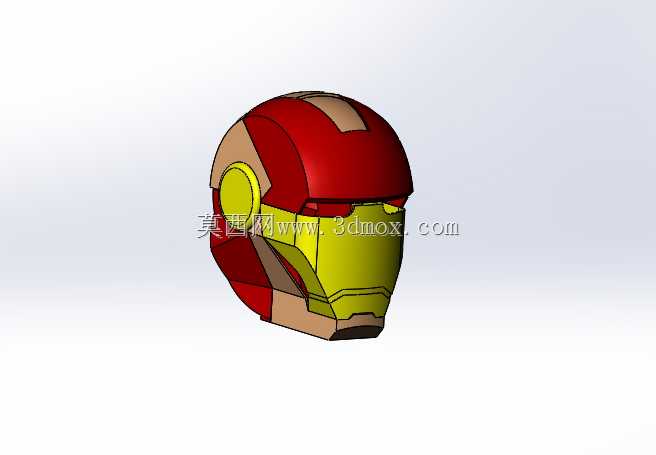

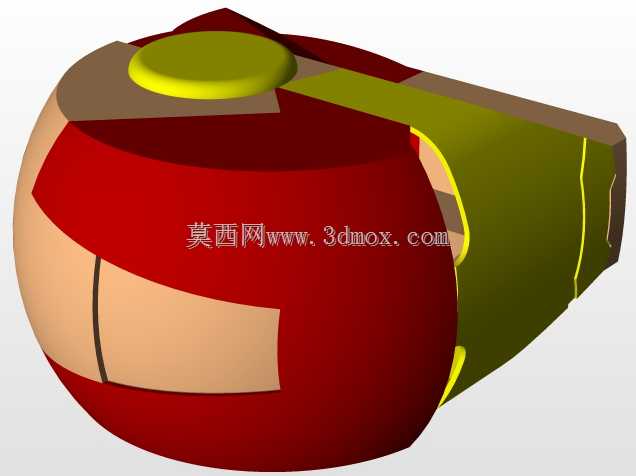

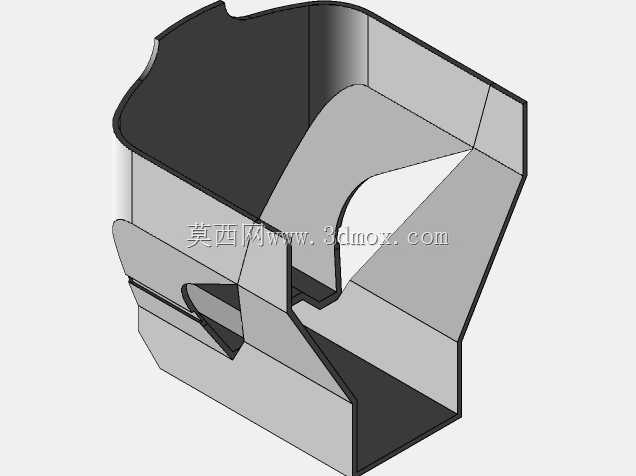

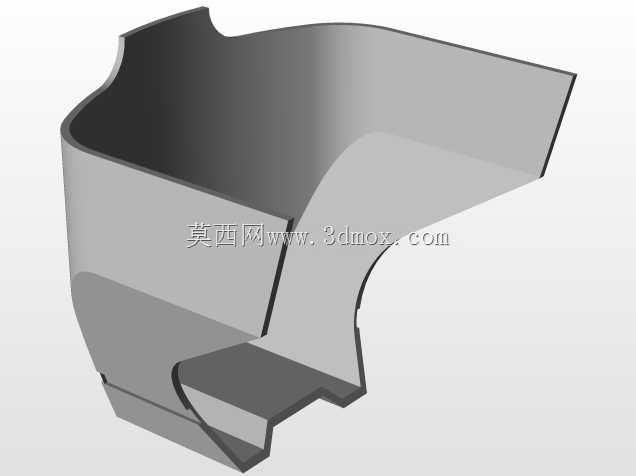

这类头盔面罩结构，常应用于影视道具制作、cosplay装备定制、主题展陈装置制作场景，也可作为创意穿戴设备的外壳原型使用，核心用途是在还原经典影视IP外观的基础上，预留穿戴适配、功能模块加装的结构空间。从功能特性来看，该结构采用分体式拼接设计，将头盔拆分为额部防护块、主面罩壳体、侧部耳罩段、下颌贴合段几个独立组件，各组件之间预留0.2mm的装配间隙，既可以通过卡扣结构实现快速拼接，也能在后期加装电动开合机构时，为传动连杆、微型舵机预留安装位，不会出现结构干涉问题。设计过程中优先考虑穿戴适配性，参考成人头围均值设定内部腔体边界，壳体整体厚度控制在2.5mm，既保证3D打印或注塑加工时的结构强度，也不会因为壳体过厚导致整体重量超标，长时间穿戴产生压头问题；外表面的分色槽深度设定为0.3mm，后期做表面涂装时可以直接沿着分色槽做遮蔽，不需要额外粘贴美纹纸定位，能大幅降低后期处理的工作量。建模阶段先绘制正面轮廓草图，以面部纵向中心线为基准做对称约束，先勾勒出额部弧形轮廓、眼部狭长开槽边界、下颌梯形收窄结构，再通过拉伸凸台生成基础壳体，之后对所有外边缘做R2-R5不等的圆角过渡，还原影视原作的流畅曲面，避免尖锐棱角带来的安全隐患；侧部耳罩结构单独建模，通过配合约束与主壳体对齐，装配时验证开合角度，保证面罩向上翻起时不会与耳罩段发生碰撞，眼部开槽位置预留透明视窗安装槽，槽宽1.5mm，可直接卡入亚克力透明片作为视窗，不需要额外打胶固定。建模全程同步检查壁厚均匀性，避免出现局部壁厚突变导致的加工缩痕问题，所有拼接卡扣的位置都做了加强筋处理，反复拆装也不会出现断裂问题，内部腔体预留了海绵衬垫粘贴位，穿戴时可以根据个人头型调整衬垫厚度，提升佩戴舒适度。
