五齿联动行星齿轮指尖把玩结构

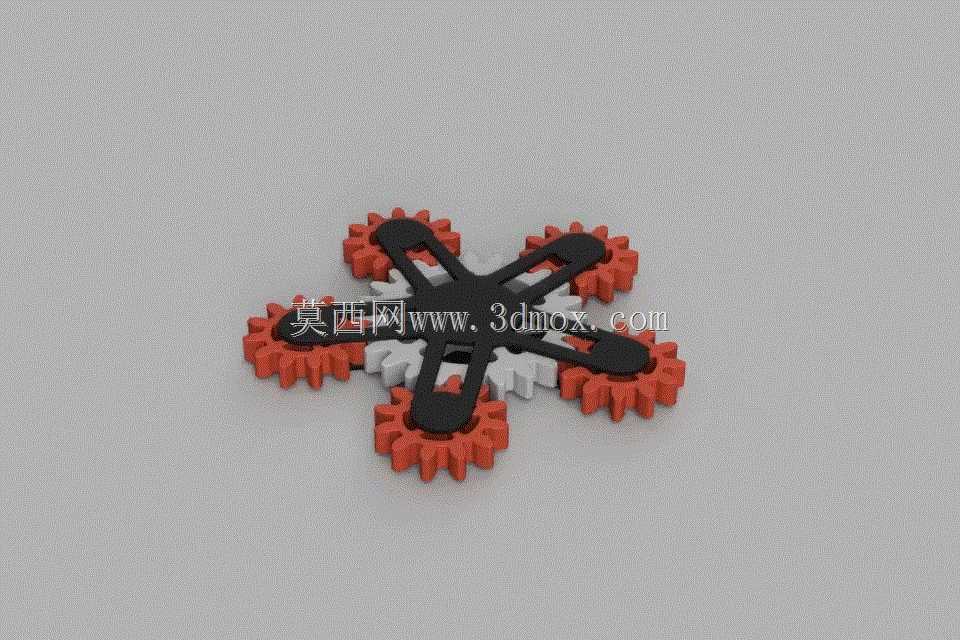

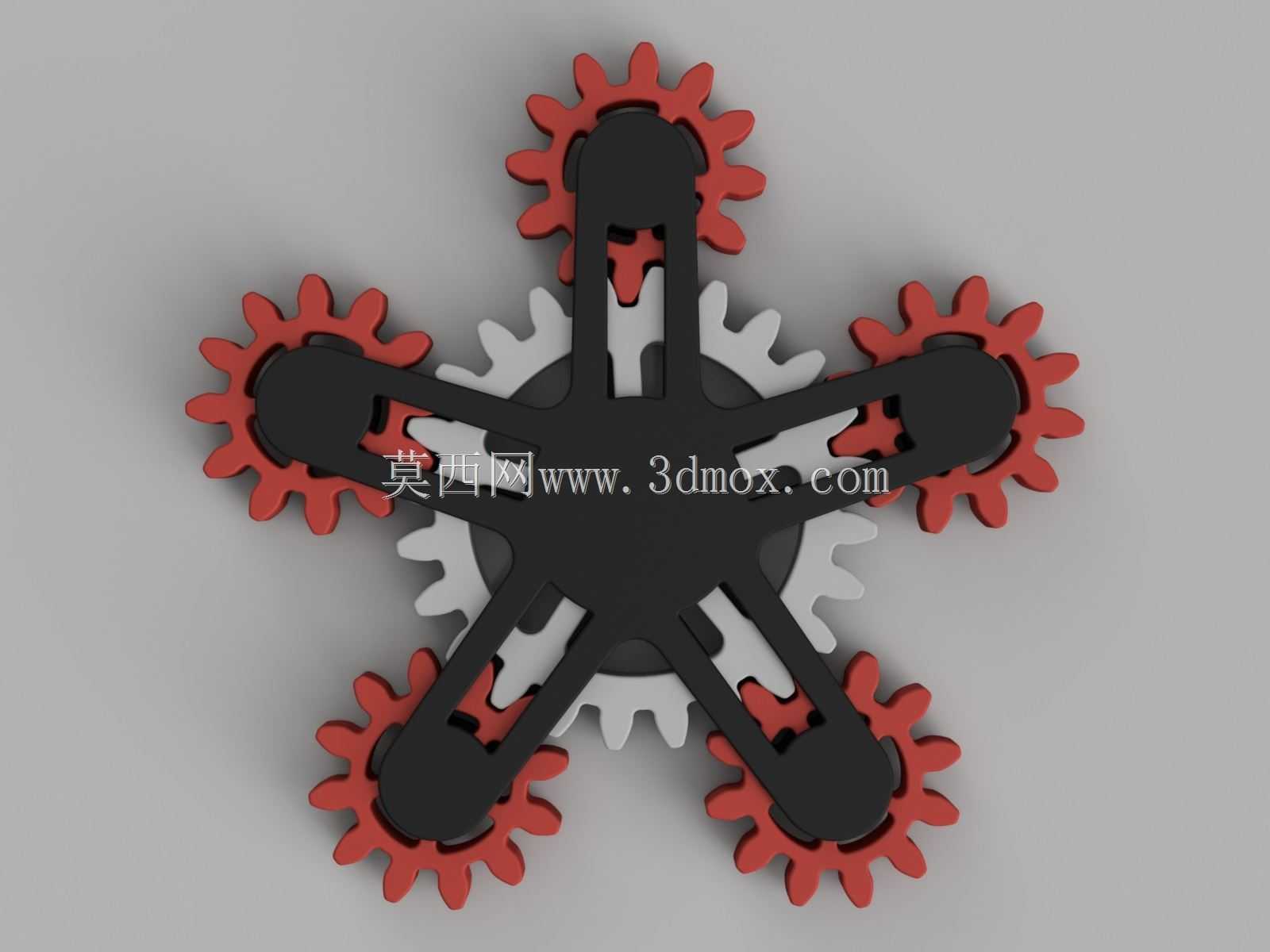

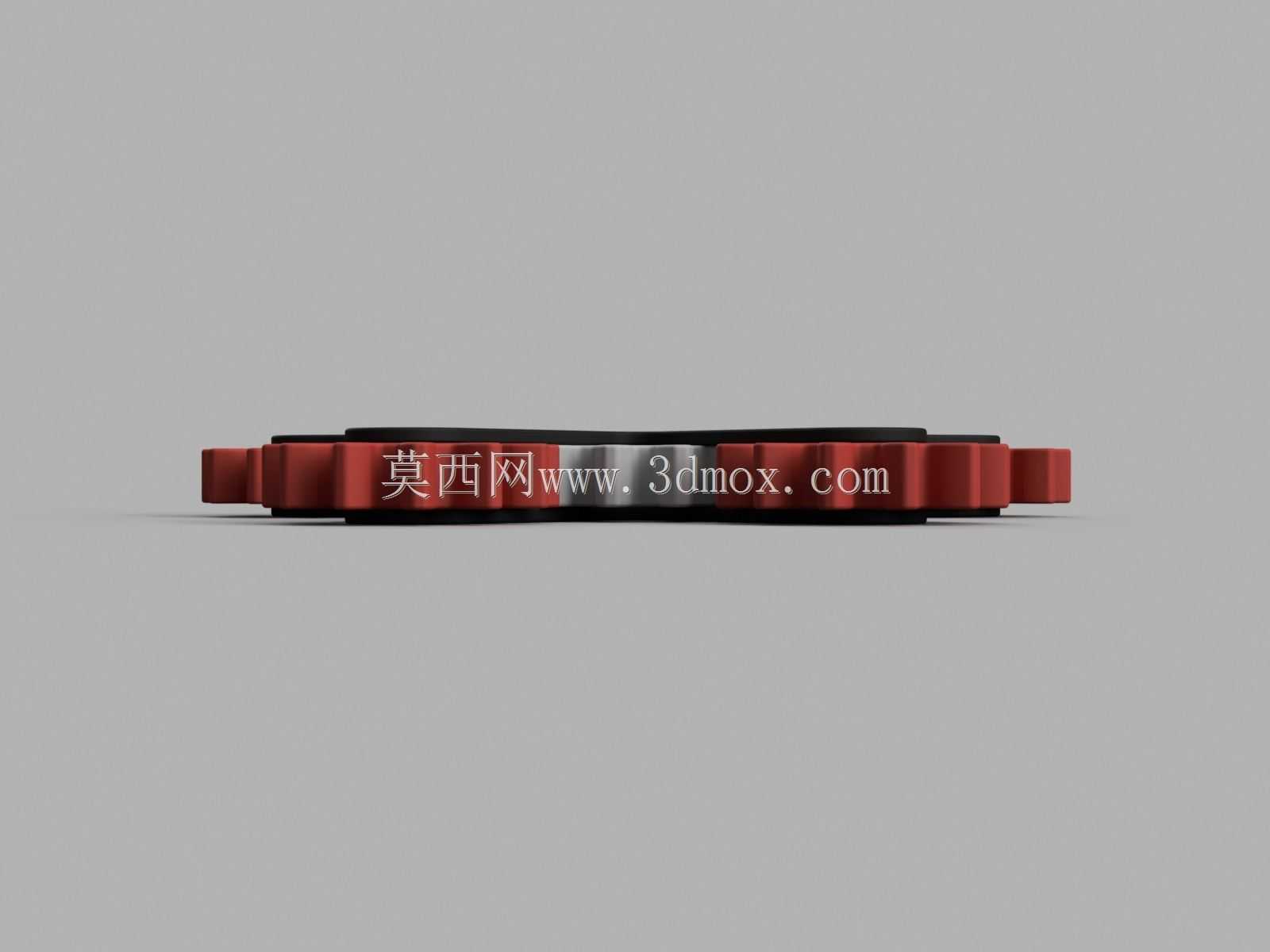

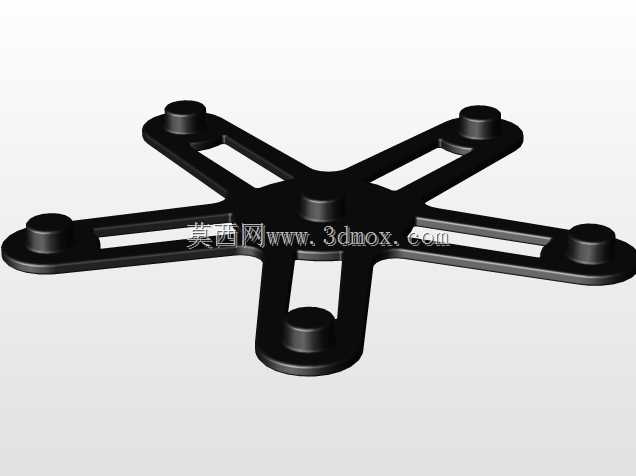

这类行星齿轮把玩结构的核心应用场景集中在桌面解压把玩、机械传动原理教学演示两大方向，日常可作为指尖旋转玩具使用，也能作为机械原理入门的具象展示件，帮助初学者快速理解行星轮系的传动逻辑。实际使用时依靠手指拨动外侧任意一个行星齿轮，即可带动整组结构联动，五个行星齿轮沿固定环形轨道同步啮合中心太阳轮转动，转动过程顺滑无卡滞，没有多余的松散旷量，长时间把玩也不会出现齿面磨损掉屑的问题。设计之初先确定了轮系的传动比参数，选定中心太阳轮齿数为24，五个均匀分布的行星轮齿数与太阳轮匹配，保证每一个行星轮都能同时和太阳轮、外侧环形内齿轨顺畅啮合，不会出现齿顶干涉或者啮合间隙过大的问题；整体结构做了扁平化处理，所有齿轮的厚度保持一致，支撑臂采用对称式星型布局，五个臂端分别对应一个行星轮的安装轴位，轴孔和齿轮轴的配合选用间隙配合，既保证齿轮转动灵活，又不会出现轴向窜动的情况。建模时先绘制中心太阳轮的齿形轮廓，通过渐开线方程生成标准齿廓后拉伸成实体，再按照圆周阵列的方式均匀排布五个行星轮的安装位置，逐个调整行星轮的啮合角度，确保所有轮齿的啮合侧隙控制在合理范围内；之后绘制外侧的环形内齿轨，验证内齿和行星轮的啮合状态，确认无干涉后再绘制连接五个行星轮轴的星型支撑臂，支撑臂的厚度略小于齿轮厚度，避免转动时支撑臂和齿面发生摩擦；最后对所有棱边做小圆角处理，去除尖锐边角，提升把玩时的触感。整体结构的外形尺寸适配单手握持，安装边界上所有转动部件都不超出支撑臂的外轮廓，不会出现转动时剐蹭手指的问题，所有零件的装配关系简单，不需要额外的紧固件即可完成组装，齿面的啮合精度经过反复调整，转动时的阻尼感均匀，既不会过松导致转动很快停止，也不会过紧导致拨动费力。
