莫辛纳甘步枪适配口吻断裂改件结构设计

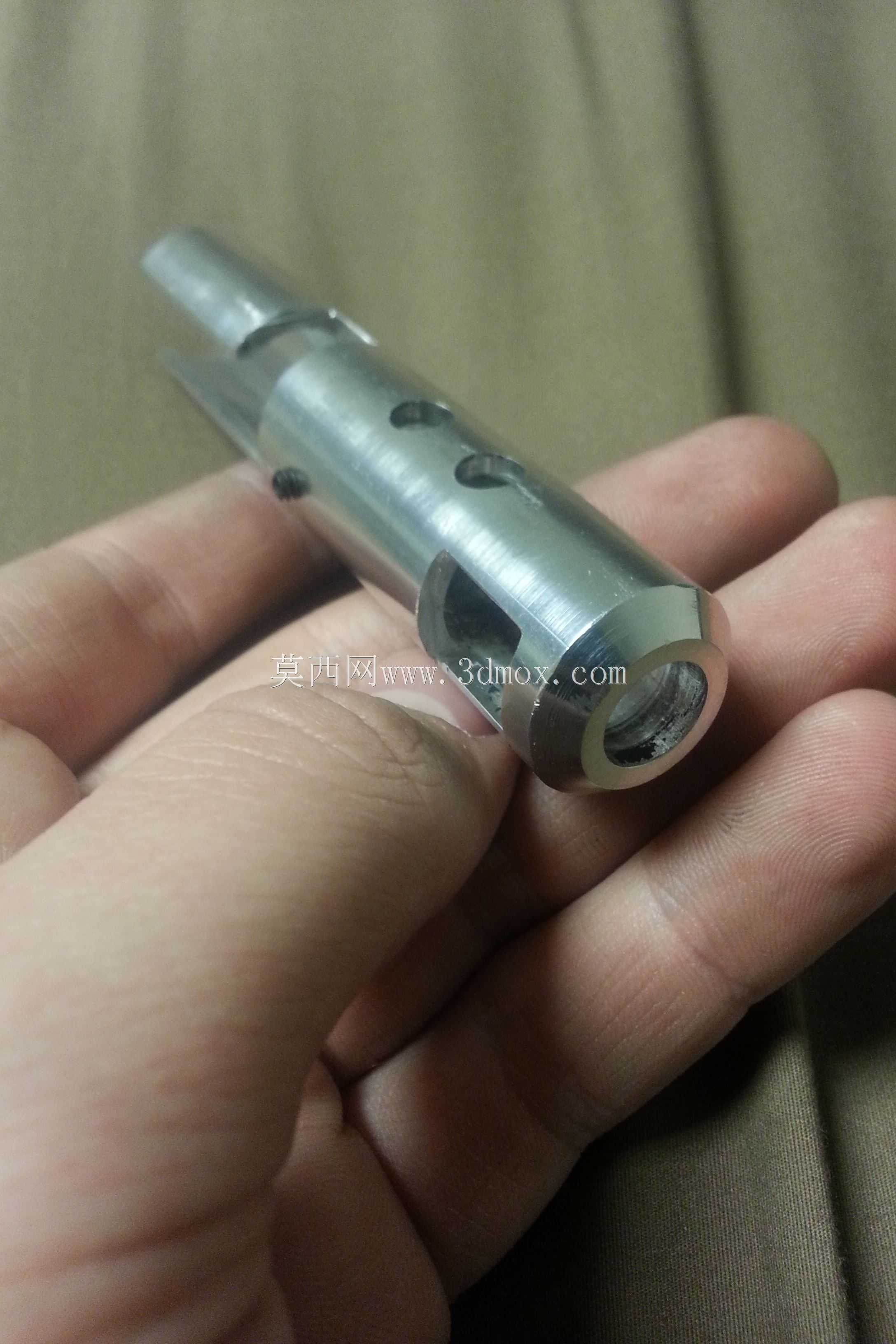

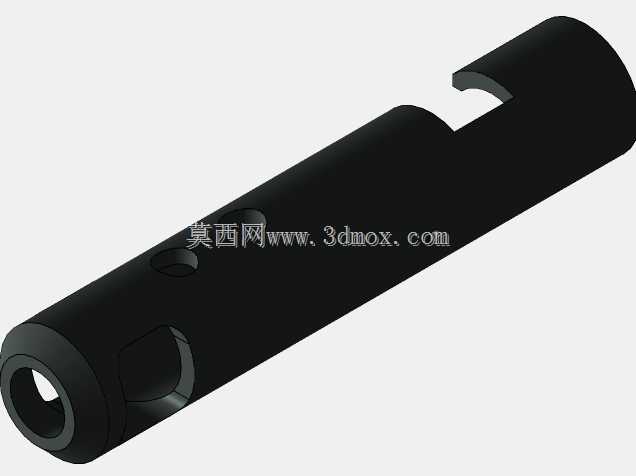

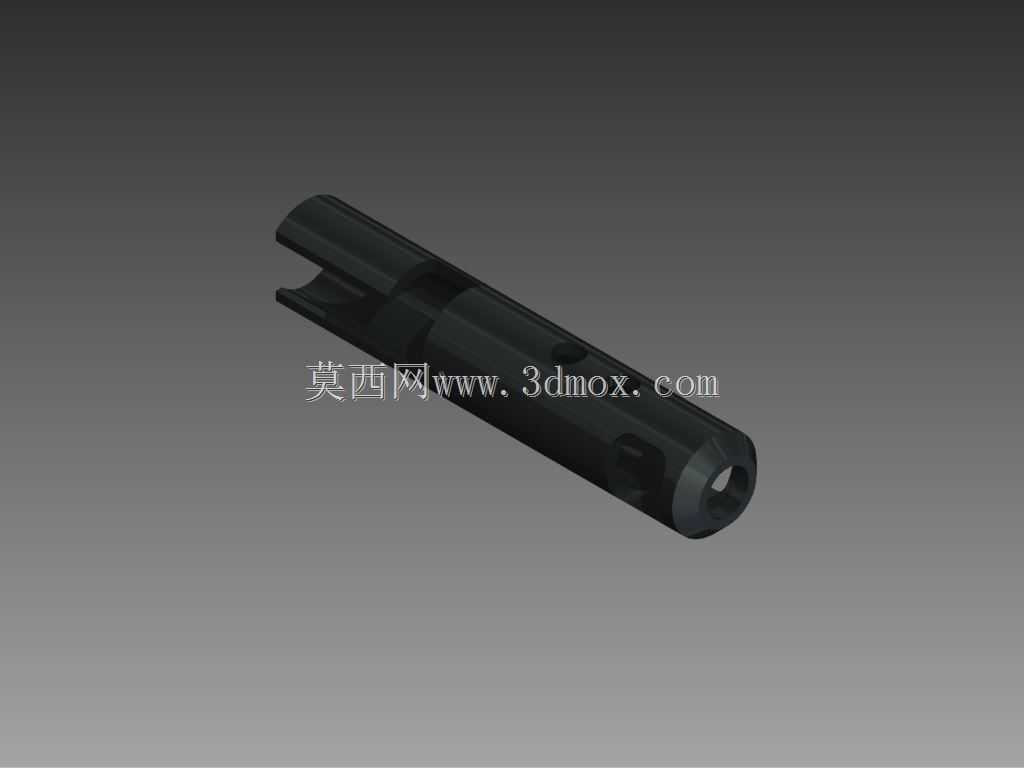

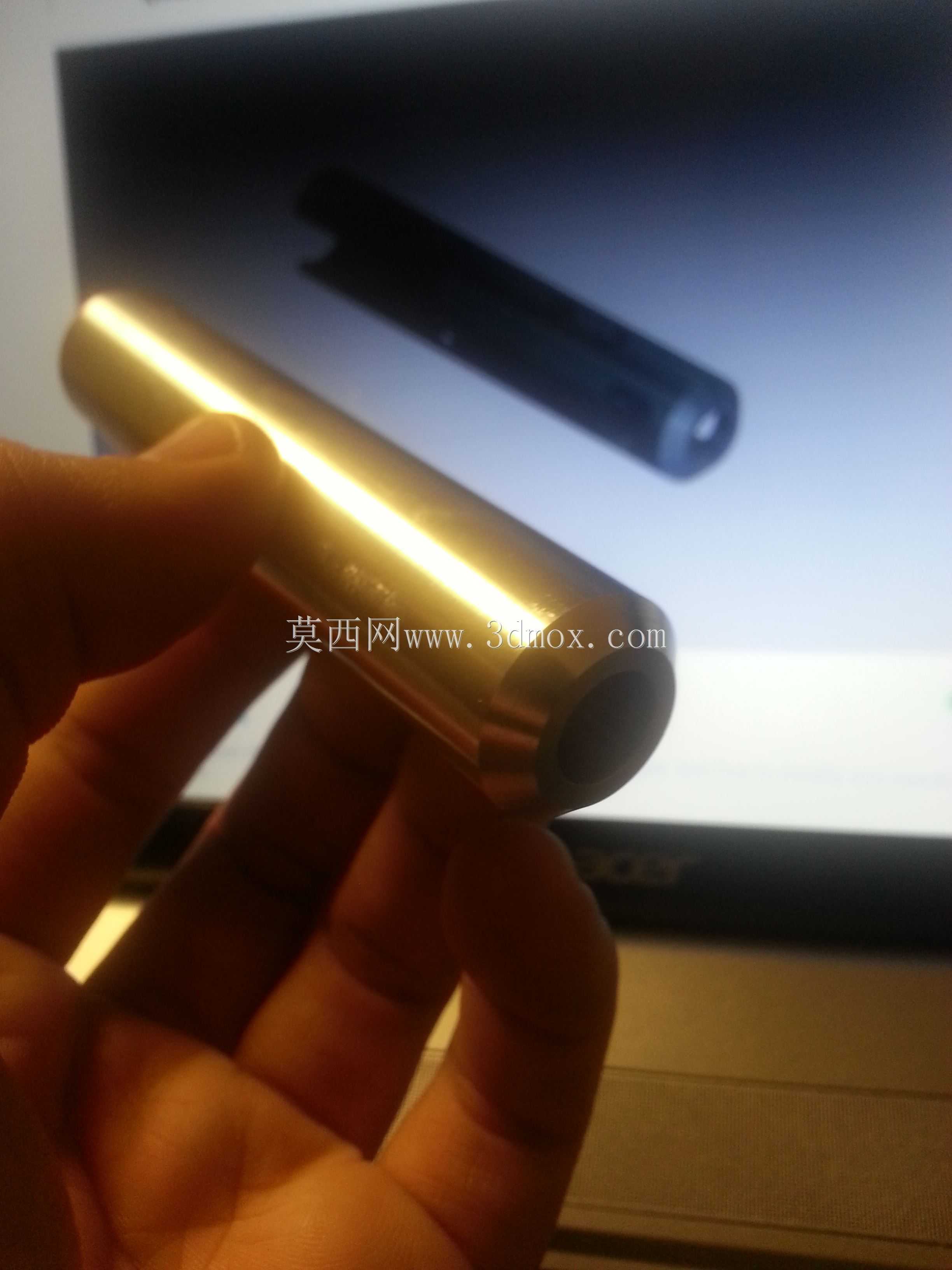

在民用射击运动装备改装、老枪修复维护的场景中，这类适配莫辛纳甘步枪的口吻断裂改件，主要用于替换原厂老化破损、或因长期使用出现应力开裂的枪身口吻部位，解决原部件因金属疲劳、外力磕碰导致的装配间隙过大、枪身定位偏移问题，保障射击过程中枪管与枪身的同轴度稳定，避免因部件松动引发的精度偏差甚至安全隐患。从功能特性来看，该改件采用一体化长轴式结构，主体为带阶梯特征的圆柱腔体，内部预留枪管穿装的同轴通孔，一端开设对称的U型卡槽，用于和枪机部位的定位凸台卡接限位，柱身分布的多个径向小孔分别对应固定销钉安装位、排气泄压位，不同孔径的孔位严格对应原厂装配基准，无需二次扩孔或打磨即可实现原位替换。设计过程中首先需要完成原枪损坏部件的逆向测绘，通过测量原厂未损坏同部件的各段外径、内腔孔径、卡槽开口宽度、孔位中心距等参数，确定安装边界尺寸：整体长度需匹配枪身前段的装配槽长度，最大外径不能超出护木的包覆内径，卡槽的深度与宽度要和枪机定位凸台保持0.02mm以内的间隙配合，既保证装配后无旷量，又能顺利完成拆装。建模阶段先绘制纵向中心轴线作为基准，以轴线为中心逐段绘制不同直径的圆柱截面，通过拉伸特征生成主体基体，之后在对应位置切除生成内腔通孔，再在端部绘制对称的U型轮廓通过拉伸切除生成卡槽结构，柱身的径向孔位先确定各孔的中心轴线与主体轴线的垂直交点，以交点为基准绘制孔截面后执行切除命令，最后对所有锐边做0.2mm的倒角处理，避免装配时割伤护木或划伤操作人员，同时消除应力集中点提升部件耐用性。建模完成后需要做装配干涉检查，将改件模型与莫辛纳甘枪身、枪管、枪机的装配模型组合，验证各配合面的贴合度，确认孔位对齐无偏差，转动枪机时不会与改件发生剐蹭，保障动作顺畅。这类改件在实际使用中除了替换损坏部件，也可根据不同的射击需求微调卡槽的配合公差，满足竞技射击场景下对部件装配精度的更高要求，加工时可选用45号钢做调质处理，兼顾强度与韧性，也可采用铝合金材质做轻量化改装，适配不同的使用场景需求。
