工业设备用对准定位支撑支架结构

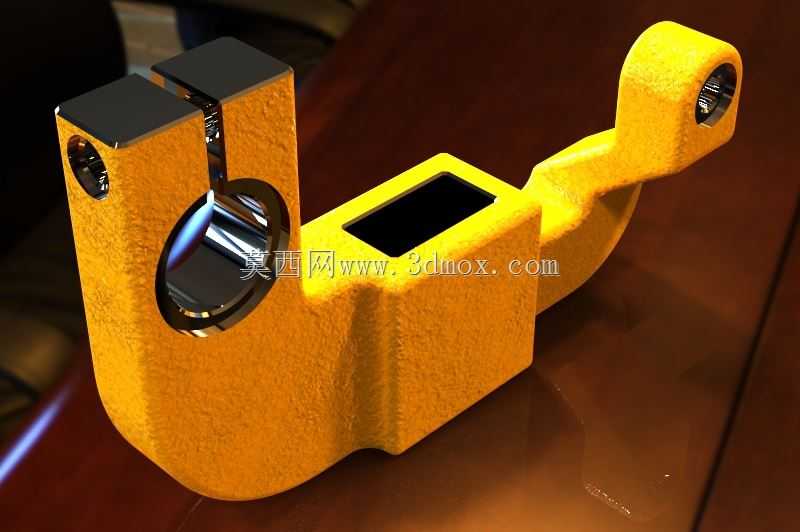

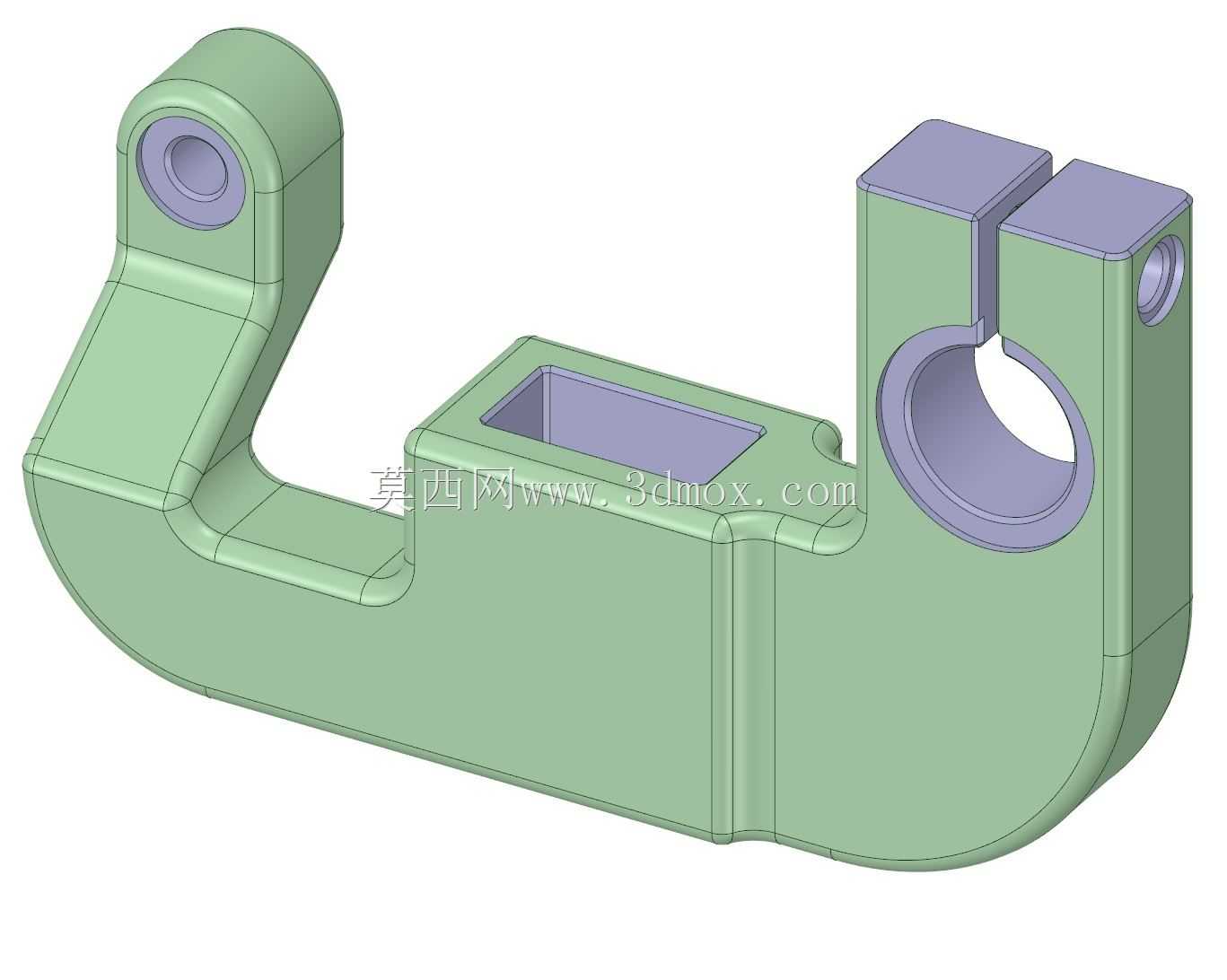

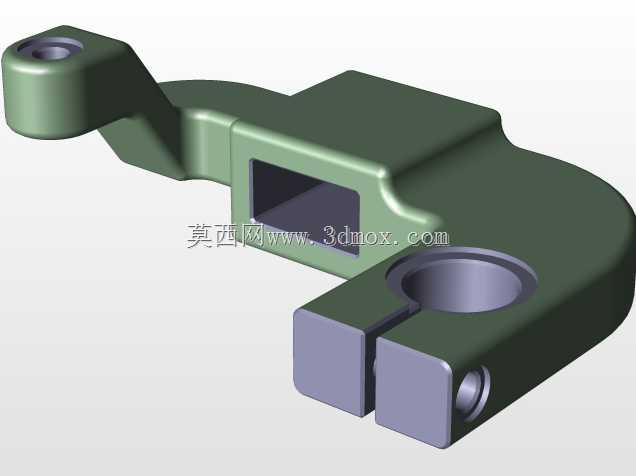

这类对准支架多应用在自动化生产线的工位定位环节、工装夹具的辅助支撑模块以及专用检测设备的工件对位单元中，核心作用是在设备运行过程中为被加工或被检测部件提供精准的位置基准，同时承担一定的载荷传递功能，避免工件在作业过程中出现偏移、晃动，保证加工或检测的位置精度符合工艺要求。从结构特性来看，该支架采用一体式铸造成型的主体结构，主体左侧设置带开口的叉型安装位，中间预留方形嵌装槽用于安装定位检测元件或耐磨衬套，右侧延伸的弯臂端部设置同轴通孔用于铰接连接或穿装定位销，各安装面均预留了机加工余量，铸造后可通过铣削、镗削工序保证各安装位的形位公差，比如叉型安装位的两个端面平行度、铰接孔与主体基准面的垂直度都能控制在工装要求的公差范围内。

在三维建模过程中，首先要梳理清楚各功能面的安装边界：叉型开口的宽度要匹配对应装夹部件的厚度，避免安装后出现间隙过大或装配卡滞的问题；中间方形槽的尺寸要适配所选检测元件的外形尺寸，预留0.1-0.2mm的装配间隙方便后期安装调整；右侧弯臂的长度和铰接孔的中心高要匹配对应联动部件的运动轨迹，保证支架安装后不会和周边运动部件产生运动干涉。建模时先绘制主体的截面轮廓，通过拉伸生成基础实体，再对弯臂部分做扫掠成型，之后依次切除各安装孔、槽的特征，对锐边做倒圆角处理消除应力集中点，最后添加各安装面的机加工纹理特征还原真实零件的工艺细节。

设计这类支架时，首先要结合实际工况核算主体的受力情况，比如工件装夹时的侧向载荷、设备运行时的振动冲击，据此确定主体的壁厚和加强结构的位置，该支架在方形槽与弯臂的衔接位置做了加厚过渡，就是为了避免长期受载后出现应力断裂的问题。同时要考虑安装维护的便捷性，各紧固件的安装位置要预留足够的扳手操作空间，铰接孔内可镶嵌铜套或自润滑衬套，降低长期转动带来的磨损，延长零件的使用寿命。建模完成后还要做装配干涉检查，将支架导入对应的设备总装配体中，模拟设备的全行程运动，确认支架与周边零部件不存在碰撞、卡滞的问题，同时核对各安装孔的位置是否与设备基座的安装孔位完全对应，保证后期现场安装时无需额外扩孔或调整。
