便携式自行车手动充气泵结构设计

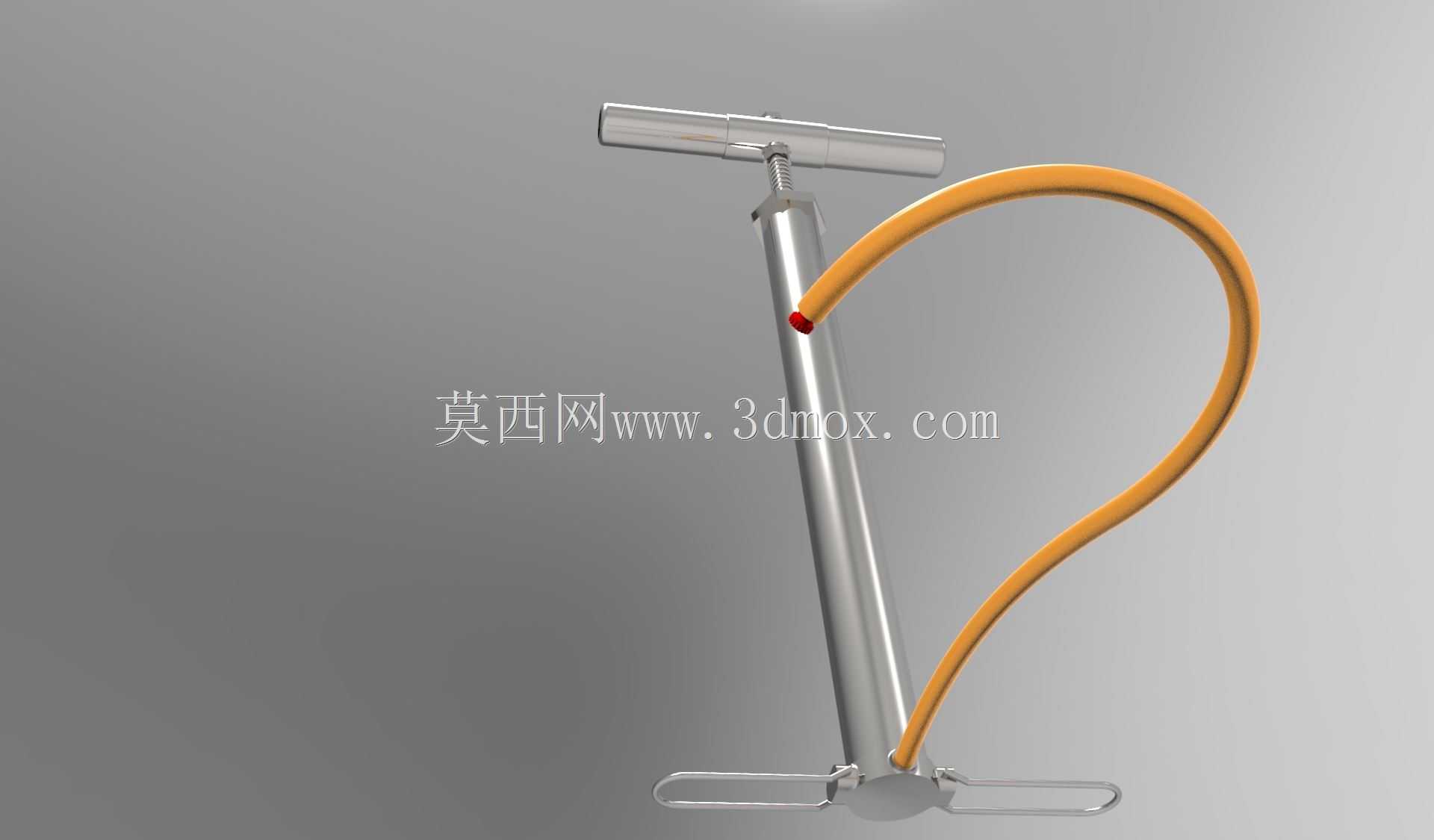

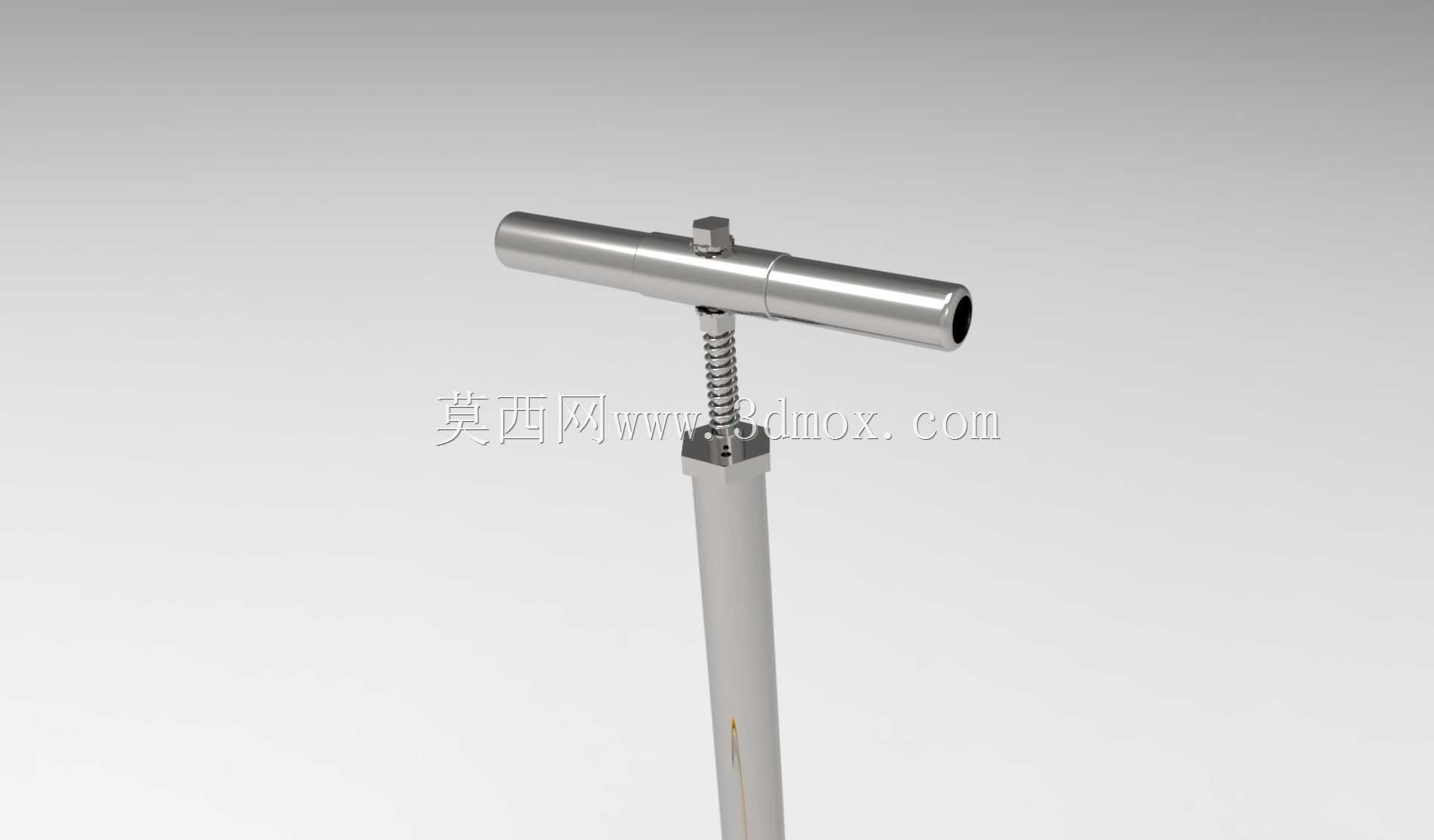

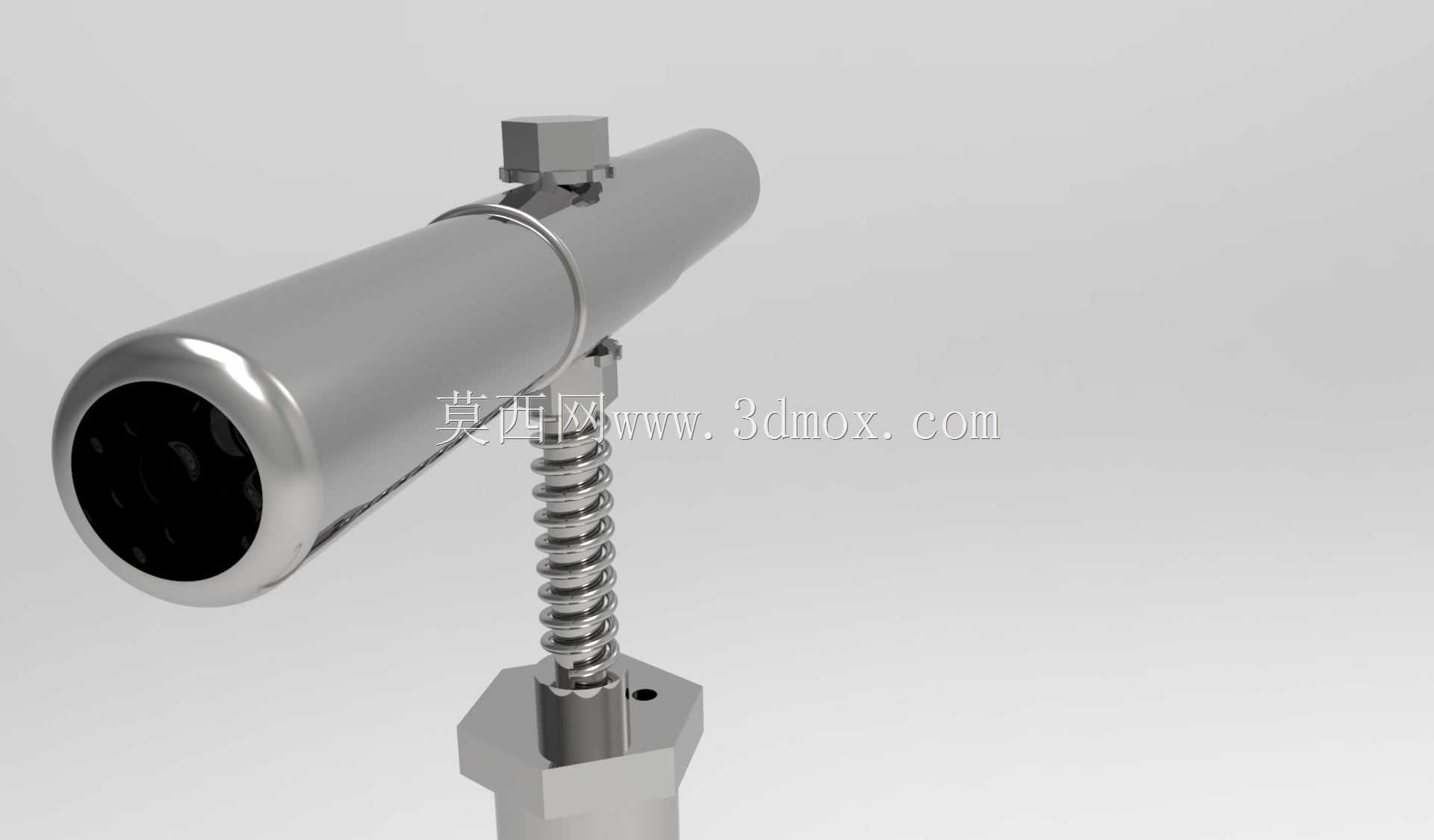

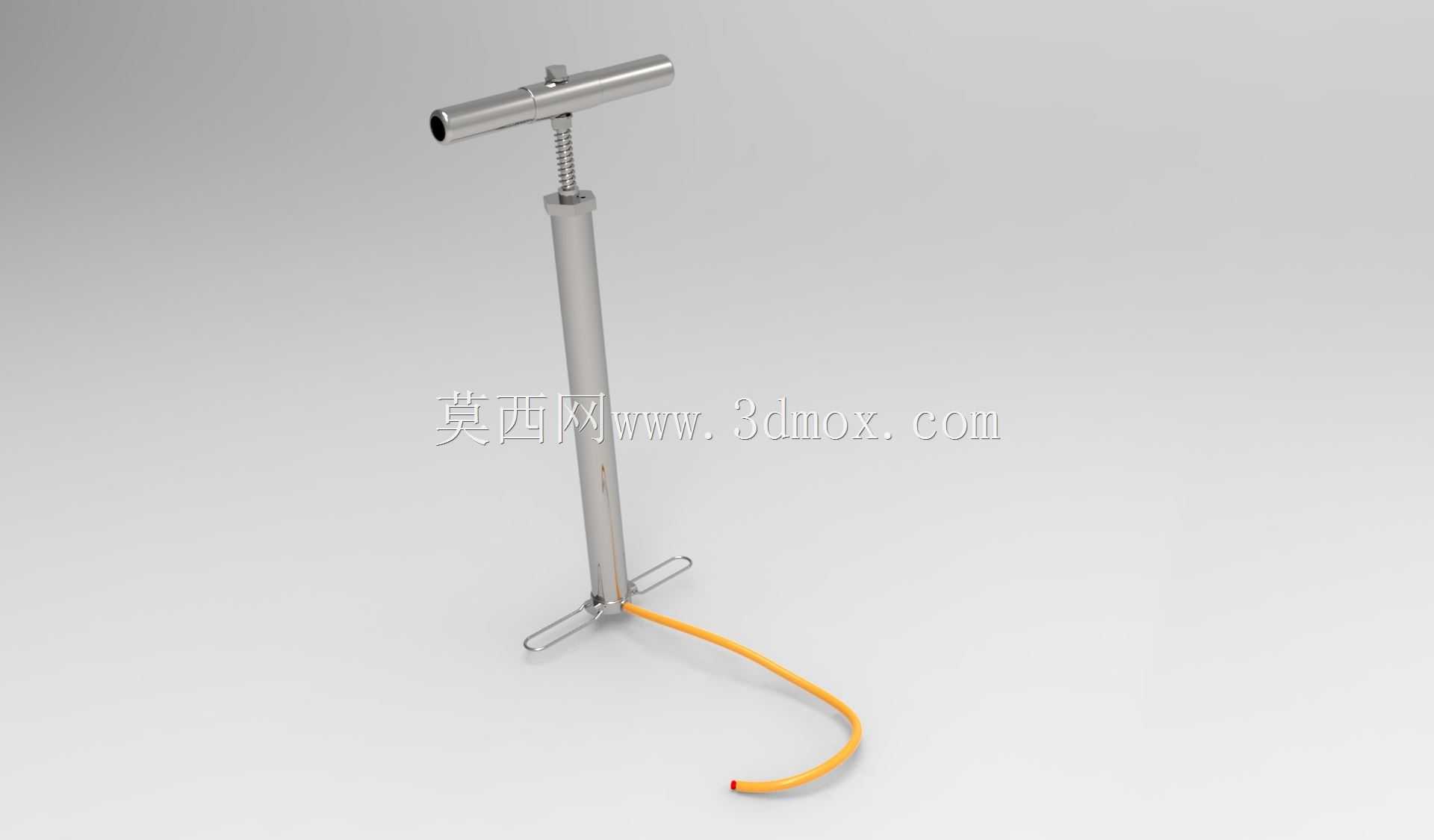

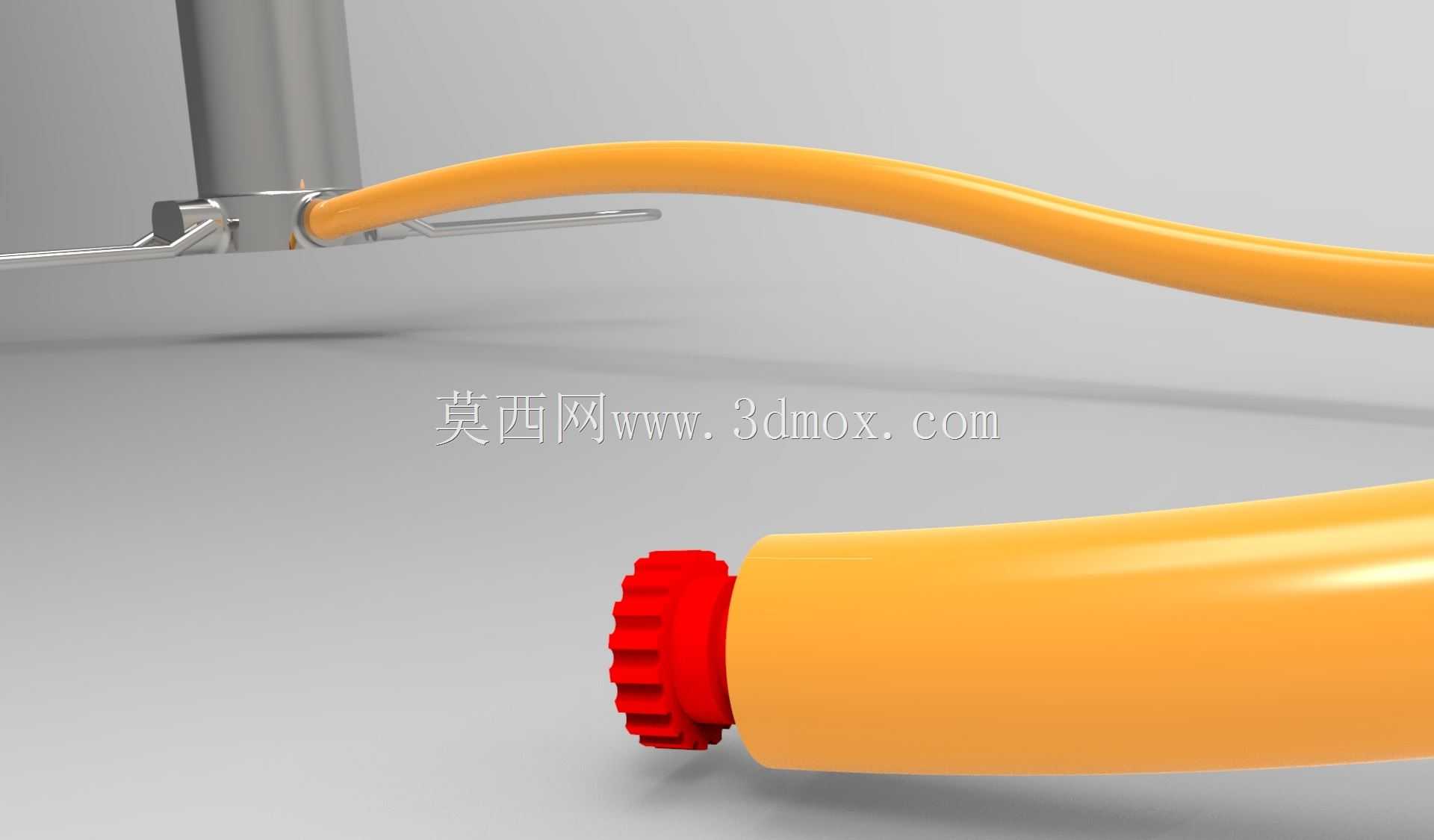

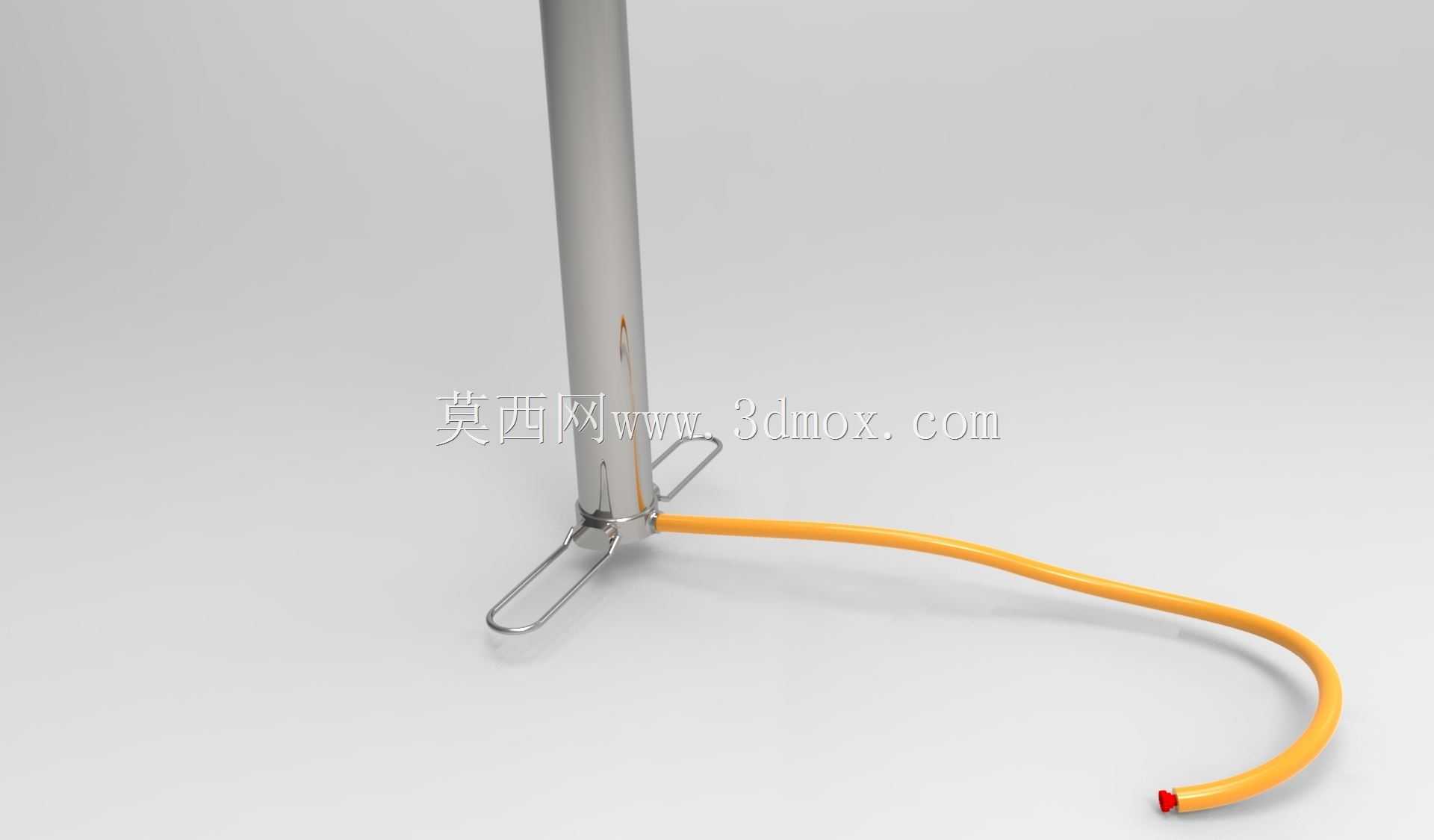

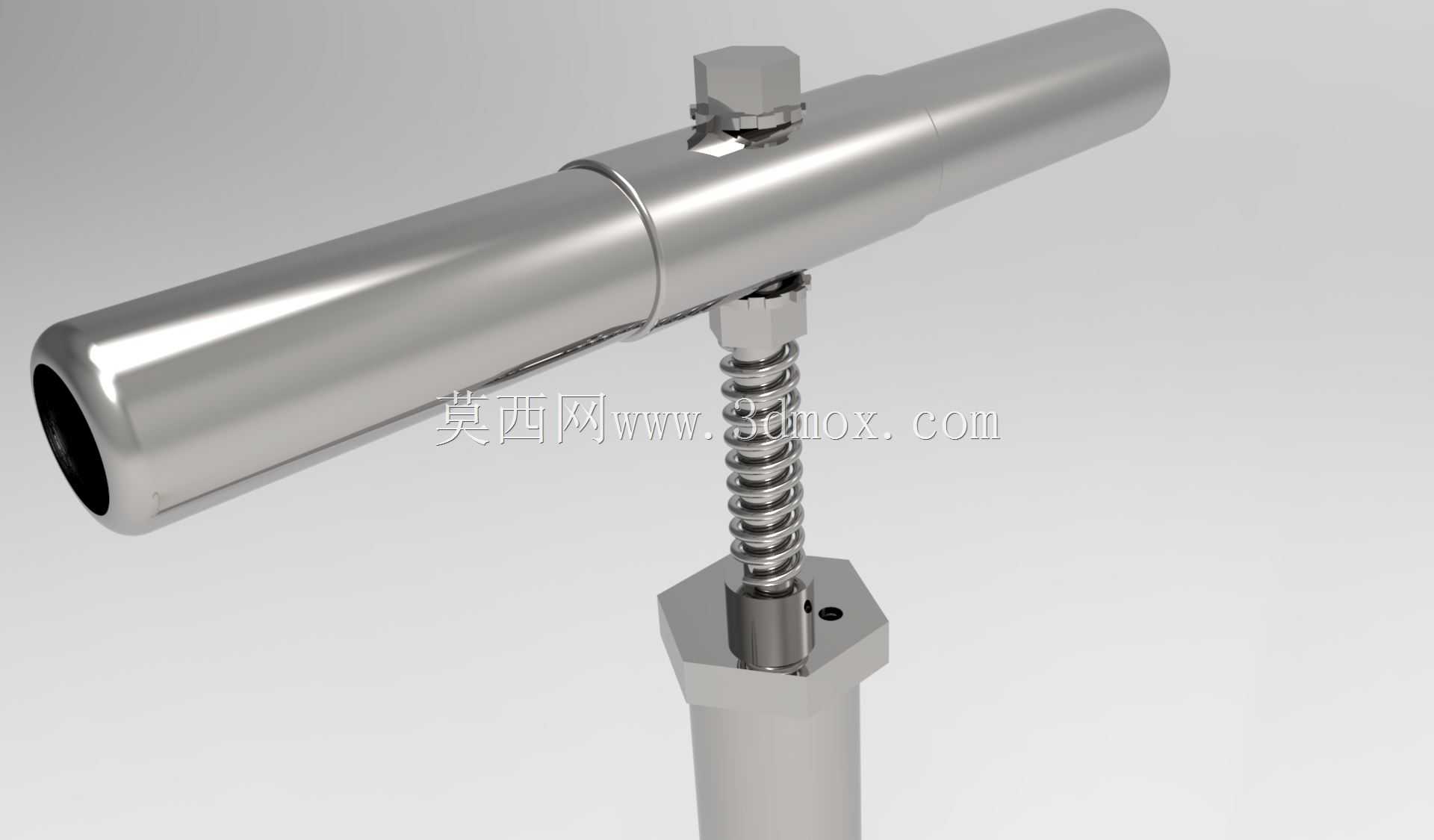

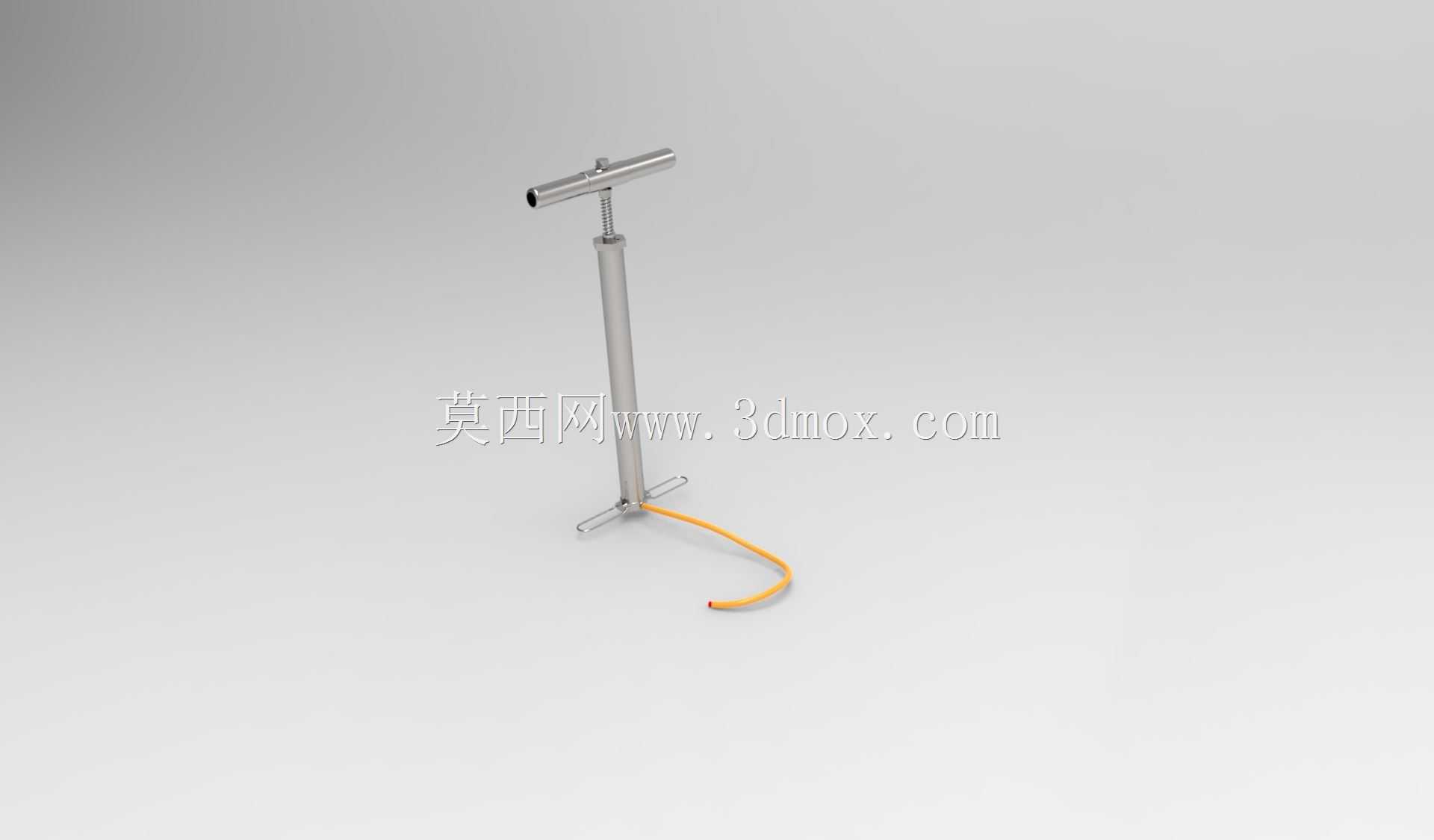

日常骑行场景里，便携手动充气泵是随车应急补压的核心工具，这款自行车用气泵针对家用骑行、短途通勤、户外骑行途中的轮胎补气需求设计，整体采用全金属圆柱主体结构，没有多余的外置突出部件，可直接固定在自行车车架安装位，也可放入骑行包收纳，不会和骑行过程中的裤腿、车身部件产生剐蹭干涉。主体筒身采用等径圆柱设计，外径控制在常规骑行工具的通用尺寸区间，长度适配多数车架下管的安装固定座间距，底部的气嘴连接端预留了标准美嘴、法嘴的转接安装空间，不需要额外加装过长的转接头就能直接对接轮胎气门，操作时单手握持筒身即可完成压气动作，不需要额外的支撑结构。建模阶段先从核心的活塞气腔结构入手，先绘制筒身的内腔轮廓，确定活塞的行程长度与缸体内径的配比，保证单次压气的出气量满足快速补气的需求，同时避免行程过长导致操作费力；之后搭建顶部的压杆连接结构，这里采用了T型压杆的铰接设计，压杆和活塞杆之间通过六角锁紧螺母固定，弹簧套设在活塞杆外侧，实现压杆下压后的自动回位，不需要手动提拉复位，连续压气时的操作连贯性更强。建模过程中需要重点关注密封件的安装槽位尺寸，活塞上的密封圈槽深度、宽度要匹配常规O型圈的规格，保证压气过程中不会出现漏气泄压的问题；底部的气嘴连接座做了内六角防转结构，和筒身装配后不会随气嘴拧动产生跟转，避免长期使用后连接部位松动漏气。渲染阶段重点还原金属部件的表面质感，筒身的金属哑光镀铬效果、弹簧的金属反光、锁紧螺母的棱角细节都要和实际加工后的零件质感匹配，方便结构设计人员直观查看各部件的装配关系与外观效果。这类手动气泵不需要外接电源，完全依靠手动压动实现气体压缩输出，除了给自行车轮胎充气外，也可适配篮球、充气玩具等小容量充气场景，结构上没有易损的电子部件，全金属结构的抗摔、抗挤压性能更强，适合户外复杂环境下的应急使用。建模时要注意各活动部件的运动间隙，压杆的铰接转动角度要满足下压到最低位置时不会和筒身产生碰撞，弹簧的压缩行程要和活塞行程完全匹配，避免弹簧压并后出现卡滞，各连接螺纹的规格要选用通用标准件尺寸，方便后期生产时的零件采购与装配。
