家用交流红外遥控设备外观结构设计

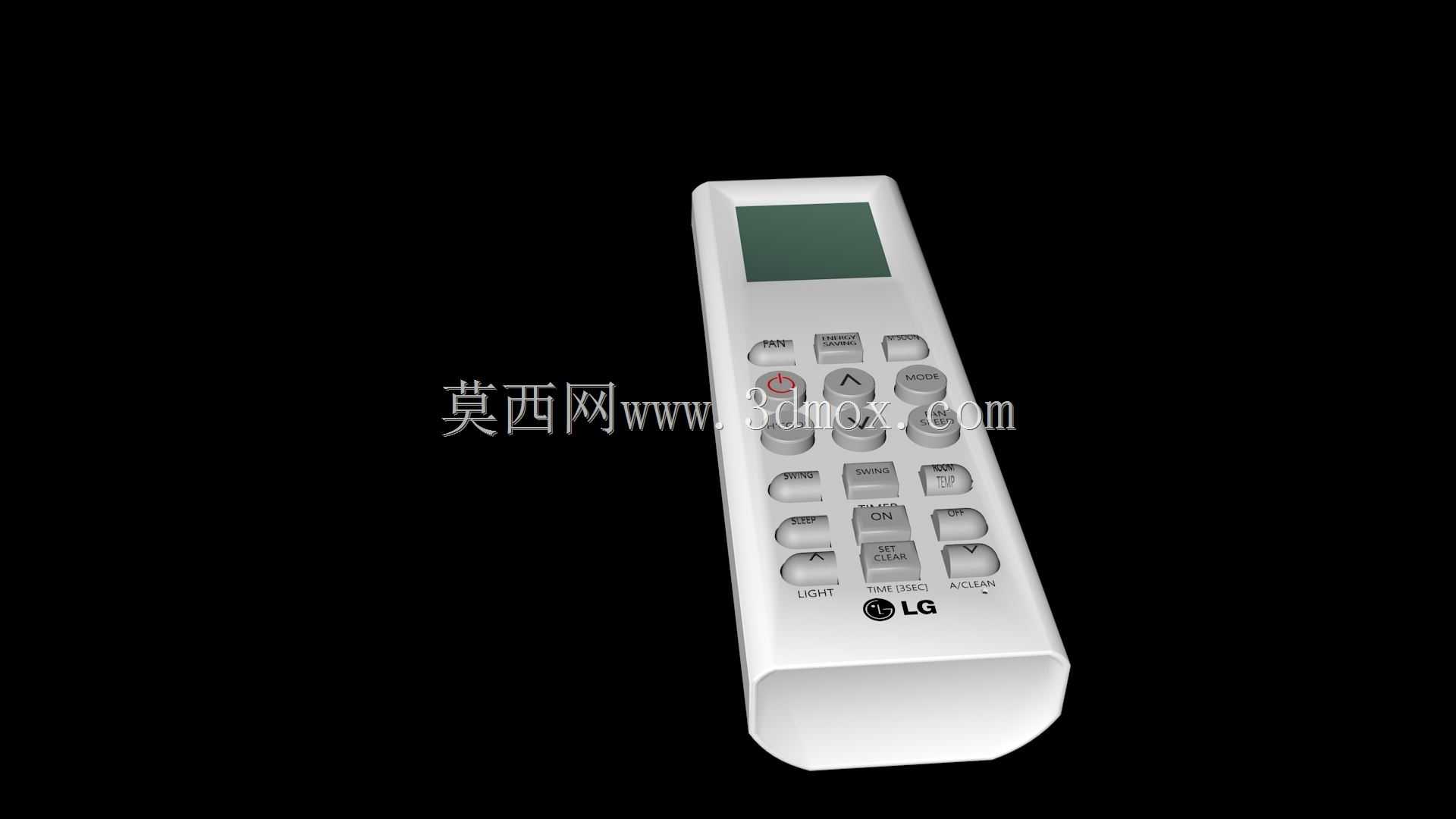

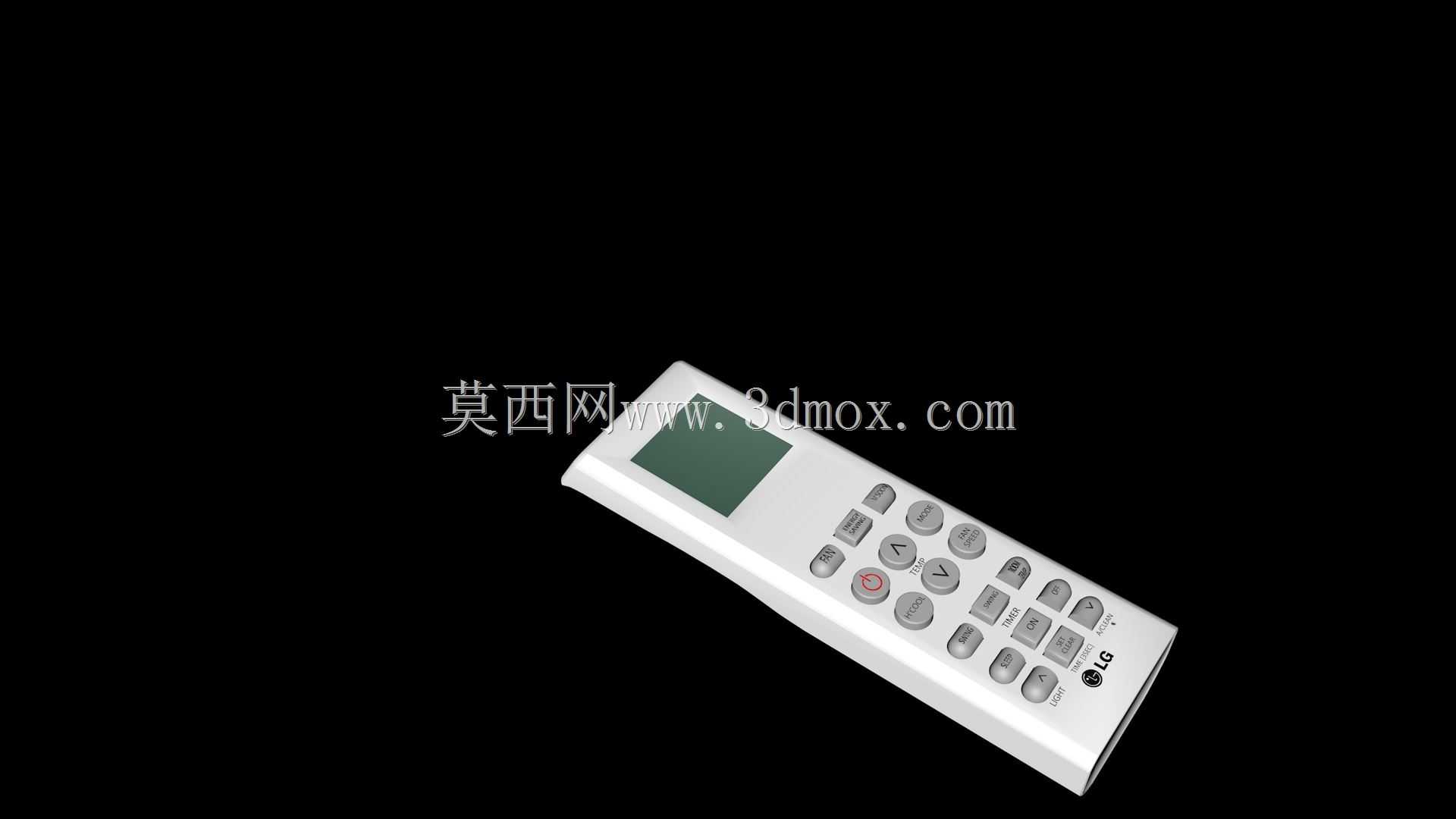

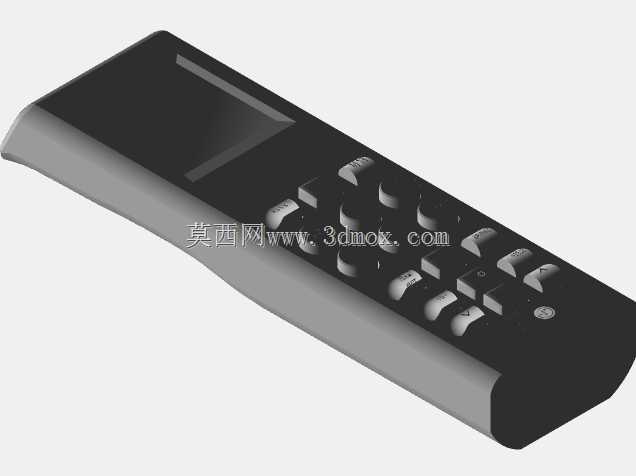

　　日常家用场景里，这类手持遥控设备是用户与家电终端交互最直接的载体，从客厅的影音设备到卧室的空调、灯光控制，几乎覆盖了居家环境里所有需要非接触式指令传输的使用场景，用户不需要起身走到设备旁操作，仅通过按键触发红外编码信号，就能在数米范围内完成功能切换、参数调整等操作，大幅降低了家电操作的动线成本。做这类手持设备的结构设计时，首先要考虑的是单手握持的贴合度，整机采用长条形弧面过渡造型，边缘做了大圆角处理，避免直角硌手的问题，整机厚度控制在单手握持时拇指能够覆盖全部常用按键的范围，不需要频繁调整握持姿势就能完成绝大多数操作。按键区域的布局遵循使用频率分层逻辑，最常用的电源、方向确认键放在拇指自然停放的核心区域，功能切换、

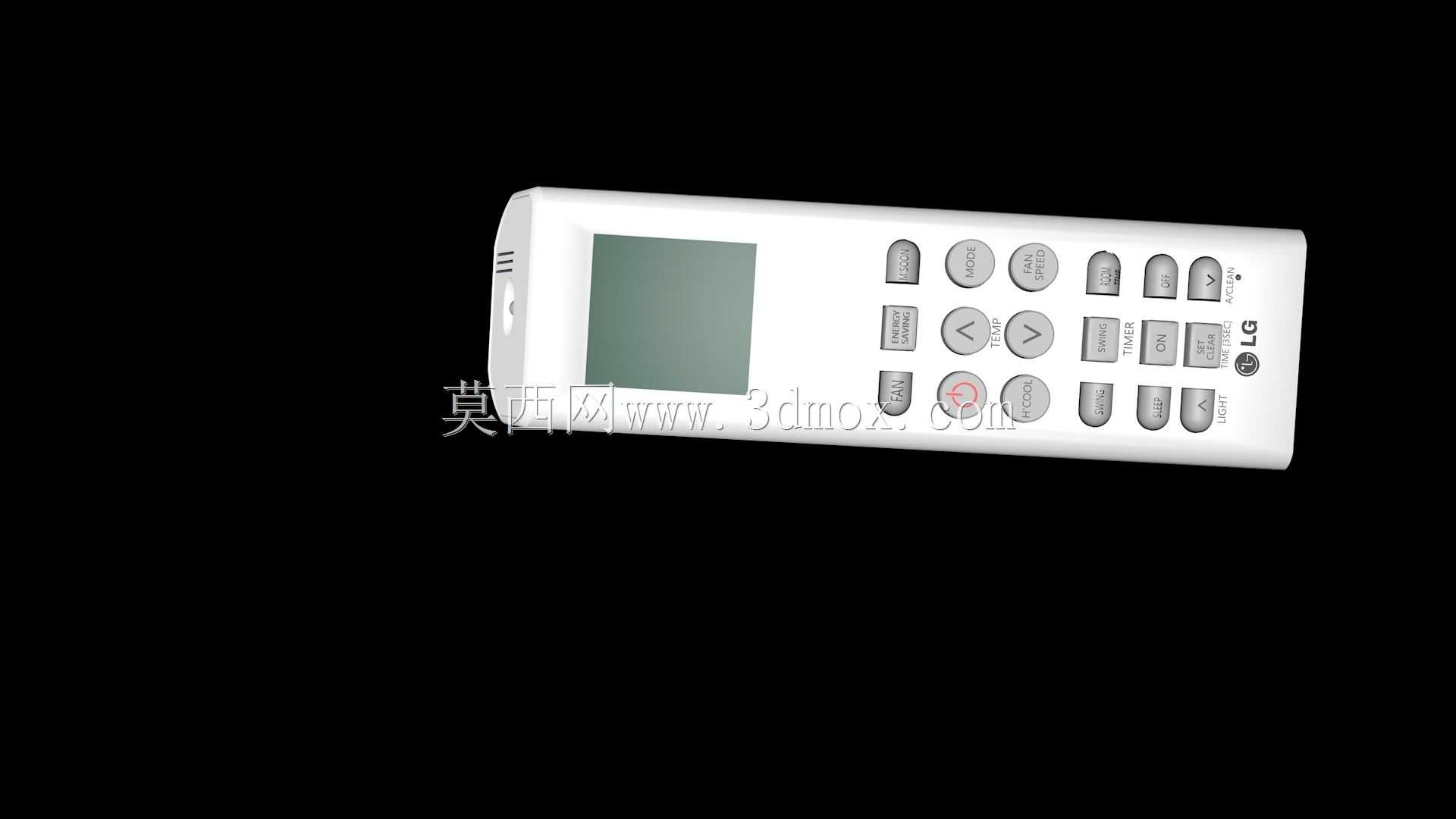

　　数字选台类按键按使用频次向上下两侧排布，每个按键的凸起高度做了差异化设计，常用按键的凸起高度略高于边缘功能键，用户盲操作时可以通过触感快速区分按键位置，不需要低头查看按键标识就能完成操作，这点对暗光环境下的使用体验提升非常明显。设备上端预留的显示屏窗口，采用下沉式安装结构，屏幕边缘与壳体之间做了0.3mm的台阶差，既可以避免日常放置时屏幕表面直接与桌面摩擦产生划痕，也能在装配时给屏幕泡棉预留压缩空间，保证屏幕固定的稳定性，同时避免灰尘从屏幕缝隙进入壳体内部。壳体的分模线设置在侧面中线位置，分模面做了细微的咬花处理，合模后产生的微小飞边不会直接接触用户手掌，握持时不会有刮手的触感，上下壳采用卡扣加螺丝的组合固定方式，

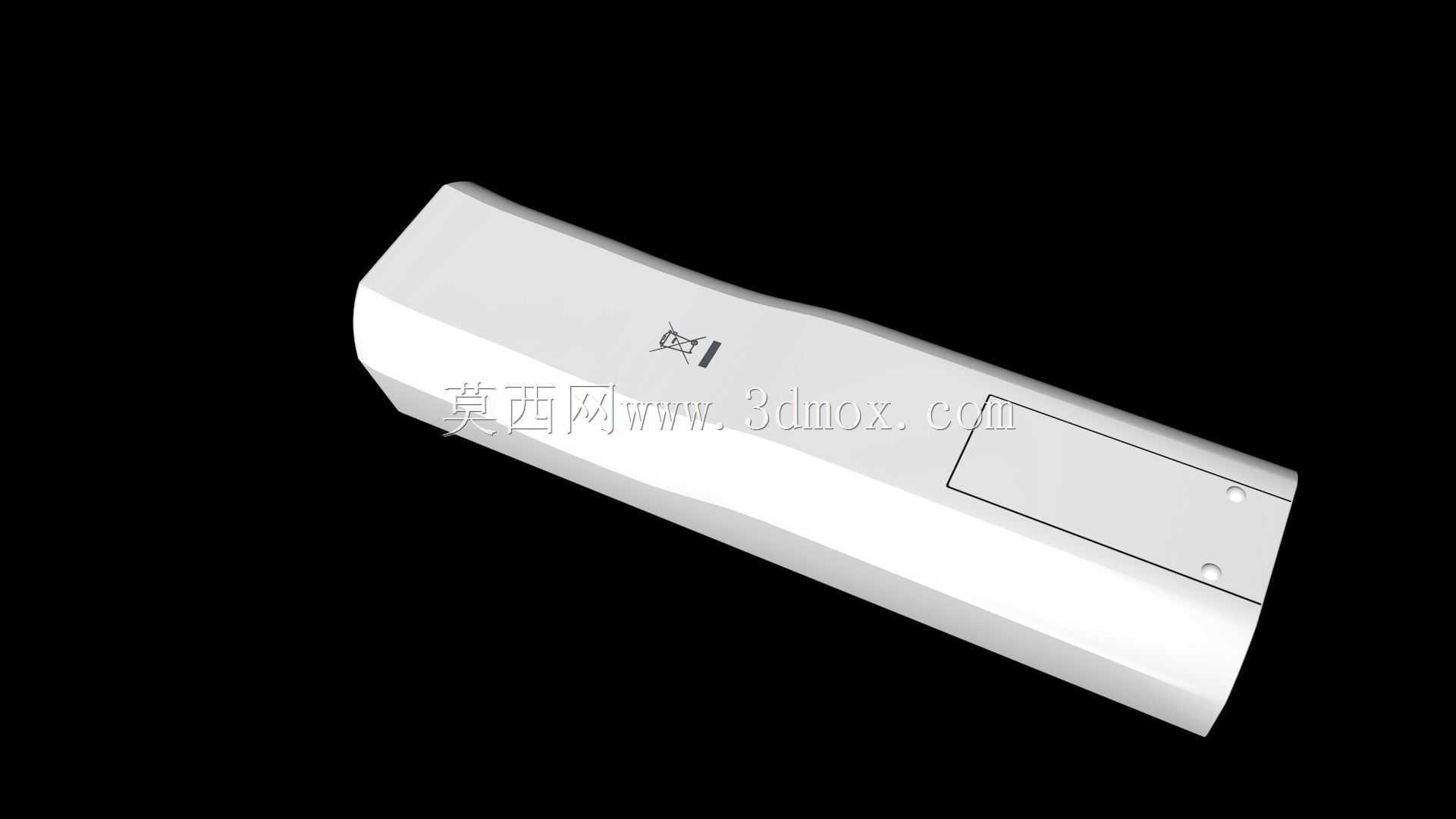

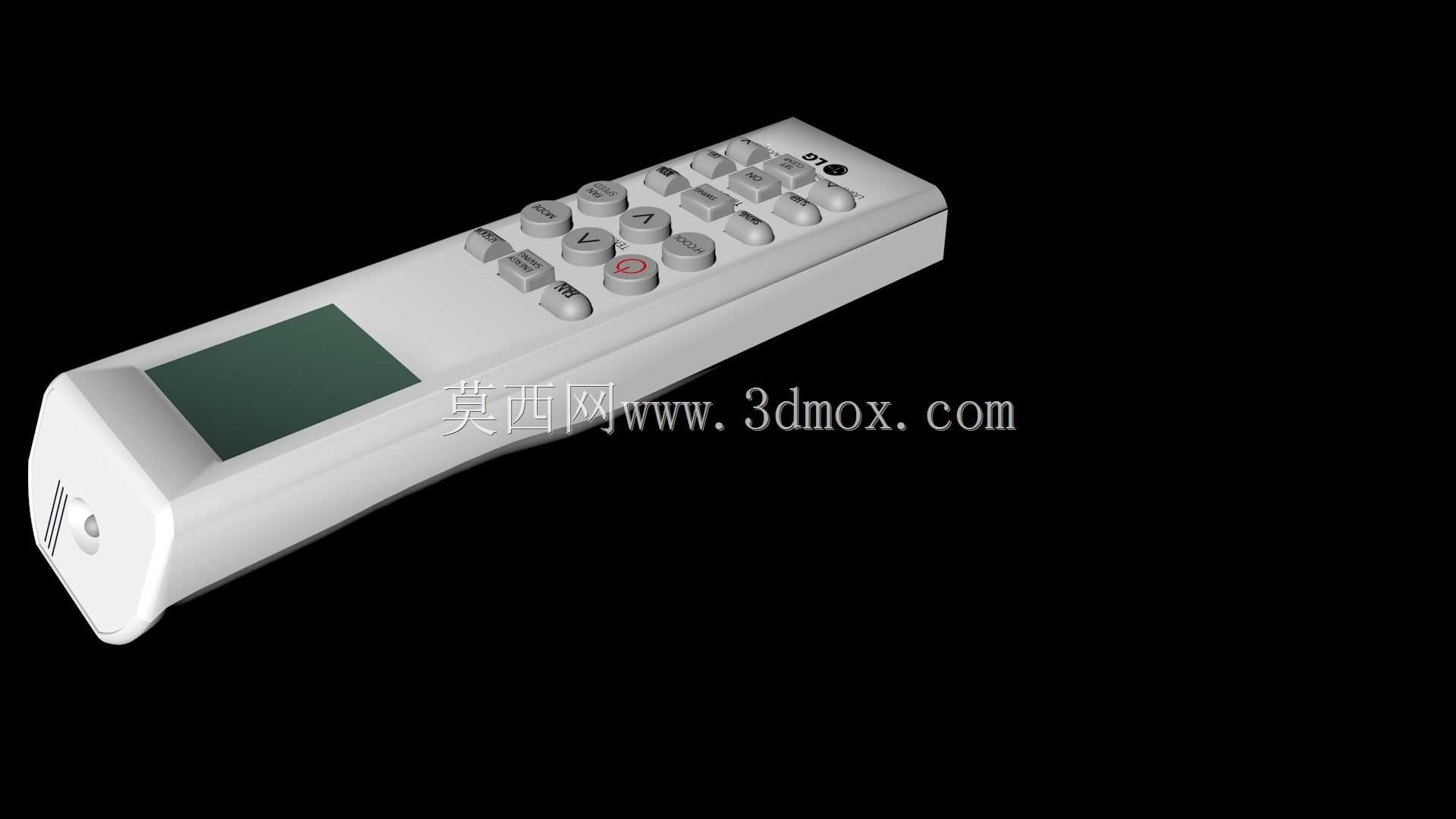

　　螺丝孔隐藏在电池仓内部，外观面看不到任何固定件的痕迹，保证整机外观的整体性。电池仓设置在设备下端，仓盖采用卡扣式固定，不需要额外工具就能打开更换电池，仓盖与壳体的配合间隙控制在0.1mm以内，既保证开合顺畅，也不会出现松动晃荡的问题。红外发射头设置在设备最顶端的居中位置，发射窗口做了内凹的导光柱结构，可以扩大红外信号的发射角度，用户不需要将遥控器完全对准家电的接收端，在一定偏移角度范围内也能保证信号传输的稳定性，信号覆盖角度可以达到水平正负30度的范围，满足日常坐姿下随意操作的使用需求。做三维建模过程中，需要重点关注按键与壳体之间的间隙配合，每个按键的活动间隙预留0.15mm的活动量，既保证按键按压时不会卡滞，

　　也不会因为间隙过大出现晃动异响的问题，按键下方的硅胶垫行程设置在0.8mm，按压时的反馈力度控制在1.5N左右，按压力度适中不会出现太硬按不动或者太轻误触发的问题。整机的重量控制在80g以内，长时间握持也不会产生手部疲劳，外壳采用ABS注塑材质，表面做细晒纹处理，不容易残留指纹和汗渍，日常使用时的耐刮擦性能也能满足数年的使用需求。结构设计时还需要考虑跌落防护的要求，四个边角位置的壳体壁厚做了局部加厚，内部对应位置设置了缓冲筋位，从1米高度自由跌落到木地板上时，不会出现壳体开裂、按键脱落、电池松脱断电的问题。内部电路板的固定采用三个定位柱加螺丝的固定方式，定位柱与电路板之间预留0.1mm的装配间隙，避免注塑件的收缩变形导致电路板装配时出现翘曲，影响按键的触发手感。导电胶的定位采用壳体上的定位筋固定，装配时不需要额外粘接，依靠上下壳的压紧力就能固定导电胶的位置，简化装配工序的同时也方便后期的维修拆解。
