复古煤油马灯三维结构设计

这款复古煤油灯的三维建模，最初是为了给刚接触结构建模的设计人员做基础装配练习用的，整个模型还原了传统马灯的全部结构细节，没有做过度的简化处理。从实际应用场景来看，这类灯具目前主要用于户外露营照明、复古场景陈设、影视道具制作以及怀旧风格的软装装饰，部分野外作业场景也会将其作为应急备用照明器具，不需要外接电源，依靠煤油燃烧即可提供稳定的照明光源。

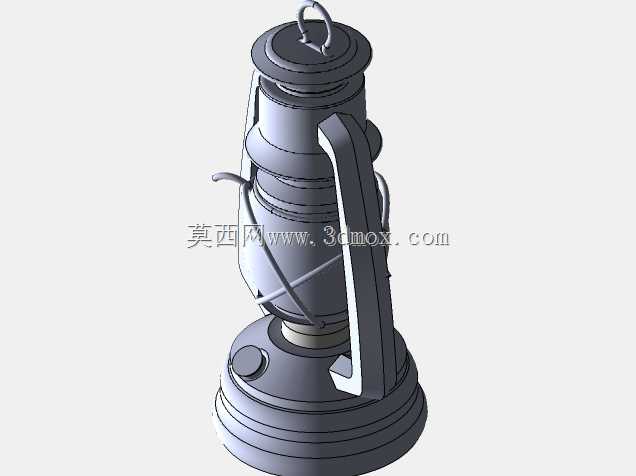

建模过程中首先梳理了产品的功能特性：整体结构分为储油底座、燃烧腔、玻璃防风罩、金属防护框架、提手挂环五个核心部分，储油底座内部预留了棉芯的安装通道，底座侧面设置了调节棉芯升降的旋钮结构，用来控制火焰大小；玻璃防风罩为上下收窄的鼓形结构，被金属框架完全包裹防护，避免使用过程中磕碰碎裂；顶部的提手既可以手提移动，也可以通过挂环悬挂在支架、帐篷杆上使用。

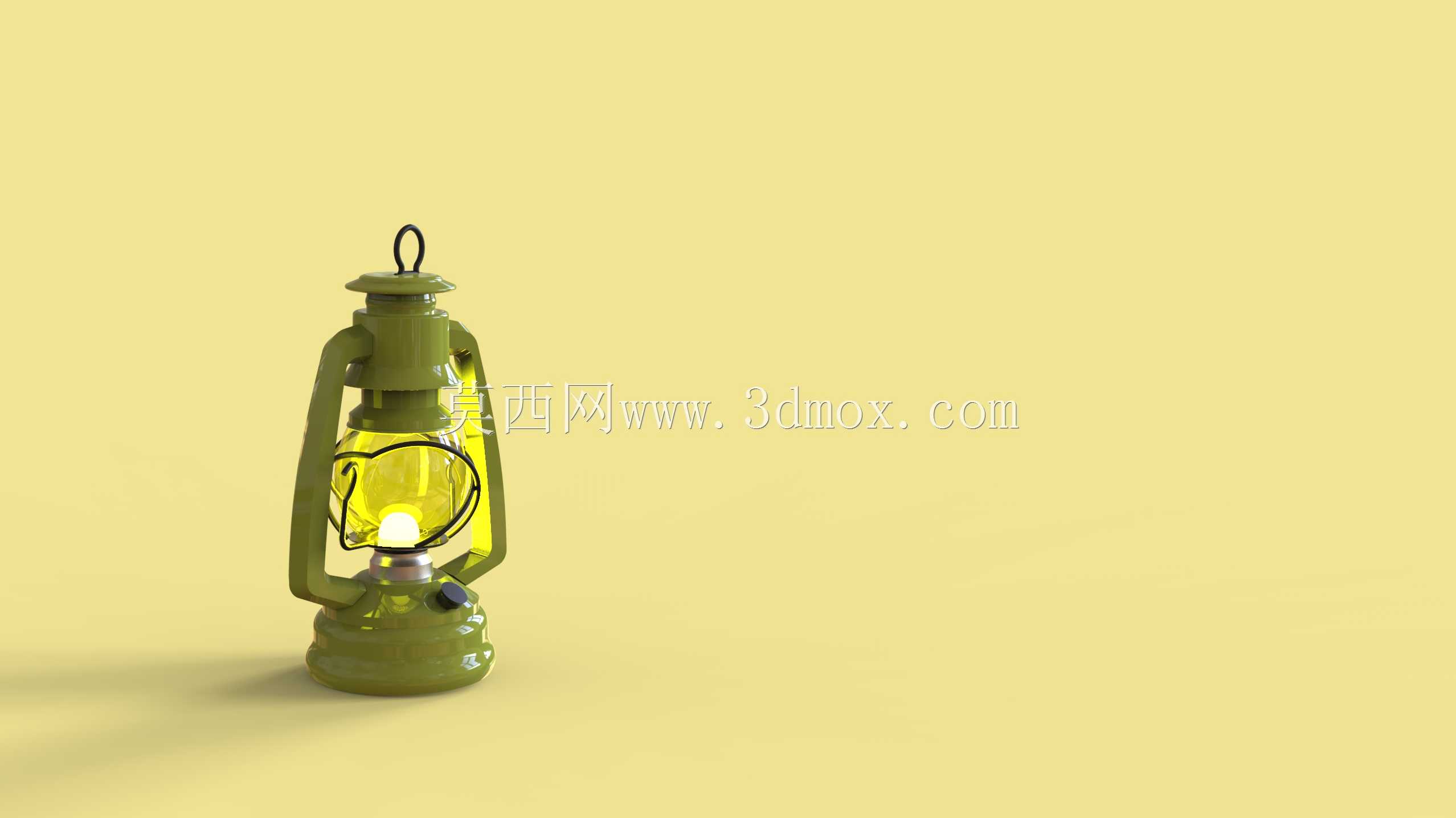

设计思路上完全参照实体马灯的尺寸比例做等比例还原，整体高度控制在250mm左右，底座直径80mm，安装摆放时只需要直径90mm的平整支撑面即可，悬挂使用时顶部挂环的承重载荷不超过0.5kg，不会出现结构脱落的问题。建模时先从底座的回转体结构入手，绘制旋转截面草图生成底座实体，再做出内部的储油空腔与棉芯安装槽；之后绘制金属防护框架的扫掠路径，用圆形截面扫掠生成框架杆件，通过阵列完成四周的防护栏结构；玻璃罩部分单独做曲面建模，保证曲面的顺滑度，还原玻璃材质的通透感；最后装配顶部的通风结构、提手与挂环，逐一检查各个活动部件的运动干涉问题，比如调节旋钮转动时不会和底座外壳摩擦，提手翻转时不会磕碰玻璃罩，所有装配间隙控制在0.2mm到0.5mm之间，符合实际产品的装配公差要求。整个建模过程没有使用复杂的高级特征，全部用基础的拉伸、旋转、扫掠、阵列命令即可完成，很适合用来练习装配体的配合约束、间隙检查以及简单曲面的建模技巧，也可以直接导入渲染模块做材质与场景渲染，生成产品展示用的效果图。
