双筒立式储罐配套工业舷梯结构设计

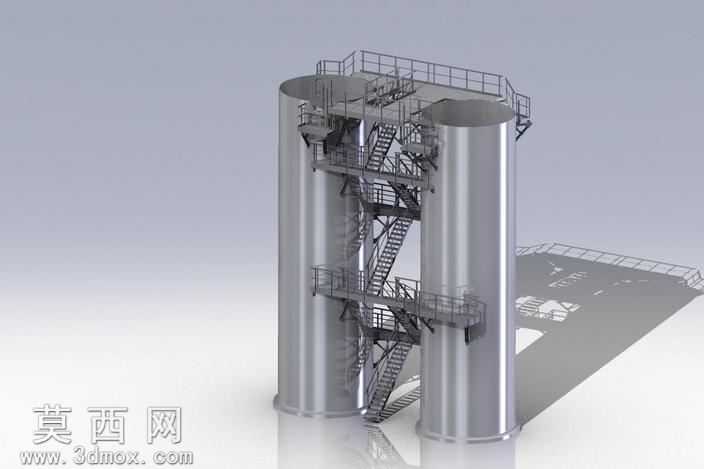

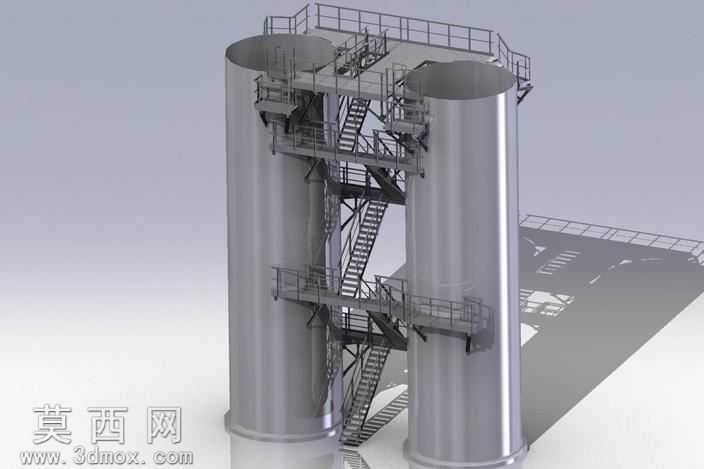

本作品为双筒立式储罐配套的工业舷梯三维建模成果，建模过程中以工业现场实际检修通行需求为核心设计依据，采用参数化建模方式完成整体结构搭建，首先确定两座平行立式圆柱储罐的中心间距、筒体直径与总高度基准，以此为锚点规划舷梯的整体走向与平台落点，确保每一层休息平台都精准对齐储罐预设的检修人孔位置，方便作业人员直接抵达储罐作业面。建模时对钢结构构件做了精细化还原，梯段采用标准化斜梯角度设计，踏步采用防滑花纹钢板结构，每段梯段两侧设置连续防护栏杆，栏杆高度符合工业安全防护规范，栏杆间设置横向横杆与底部挡脚板，避免作业时工具滑落或人员失足。休息平台采用型钢焊接框架搭配花纹钢板铺面的结构，平台边缘同样设置满高防护栏杆，平台与储罐筒体连接处设计了适配圆柱曲面的连接支座，既保证连接结构的稳定性，又避免对储罐筒体壁面造成额外应力集中。整体舷梯从地面起始段开始，采用折返式梯段布局逐层升高，在两座储罐之间形成连续的通行路径，顶部设置环绕两座储罐顶部的环形作业平台，平台外侧设置全周防护栏杆，预留了设备吊装与管线布设的避让空间。材质渲染阶段，储罐筒体采用哑光银灰色金属材质模拟工业不锈钢或碳钢防腐漆面效果，钢结构梯台与栏杆采用深灰色工业防锈漆材质，地面采用浅灰色水泥地坪材质，通过光影渲染还原钢结构的焊接接缝、构件连接节点的细节，呈现出真实的工业装备质感。设计过程中充分考虑了人员通行的舒适度与安全性，梯段坡度控制在工业斜梯标准范围内，踏步尺寸统一，休息平台预留足够的转身与临时置物空间，整体结构无突兀的尖角或突出构件，所有连接节点都做了平滑过渡处理，既满足工业现场的实用功能需求，也兼顾了结构的规整性与视觉协调性，可直接用于工业储罐配套设施的方案展示、结构校核与施工参考。
