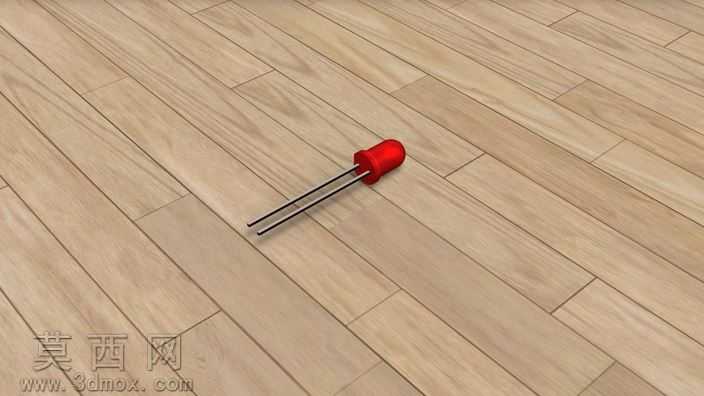

5mm红色直插式发光二极管三维建模

本模型为5mm直插式红色发光二极管的三维参数化建模成果，建模过程以Autodesk Inventor为核心工具，严格遵循直插LED的行业通用尺寸规范开展设计。建模初期首先梳理元件的结构组成，将整体拆分为环氧封装灯头、金属引脚两大核心模块，先通过旋转凸台命令构建红色环氧封装的主体轮廓，精准还原5mm直径圆头灯珠的弧面曲率，对灯头与引脚衔接的锥形过渡段做曲面顺滑处理，避免出现生硬的棱角转折，还原真实封装的注塑成型质感。金属引脚部分采用扫掠命令完成建模，严格匹配0.5mm直径的引脚规格，还原两根引脚平行排布的间距标准，同时对引脚表面做细微的拉丝纹理材质映射，还原金属引脚的哑光金属质感，红色封装部分则添加半透明红色塑料材质，调整光线折射参数与漫反射系数，模拟环氧封装透光但不透明的视觉效果，在渲染场景中可呈现出灯珠点亮时的漫射光晕基础质感。建模过程中特别设置了以0.2mm为步进增量的PCB板适配高度参数表，可根据不同PCB板的安装厚度需求，快速调整引脚伸出长度与灯头安装高度，无需重新建模即可适配不同的装配场景，大幅提升模型的复用性。同时为模型配置了iMate智能装配约束，当该LED模型被调入电子组件装配环境时，可自动识别PCB板上的对应安装孔位，自动完成引脚与孔位的同轴约束、灯头底面与PCB板面的贴合约束，省去手动添加装配约束的繁琐步骤，大幅提升PCB组件装配的设计效率。模型整体结构完整，无多余几何特征，曲面连续性达到G2级别，既可以用于电子电路组装的可视化演示、PCB布局的干涉检查，也可用于电子产品装配教学的演示素材，适配各类工业设计、电子类项目的场景搭建需求。
