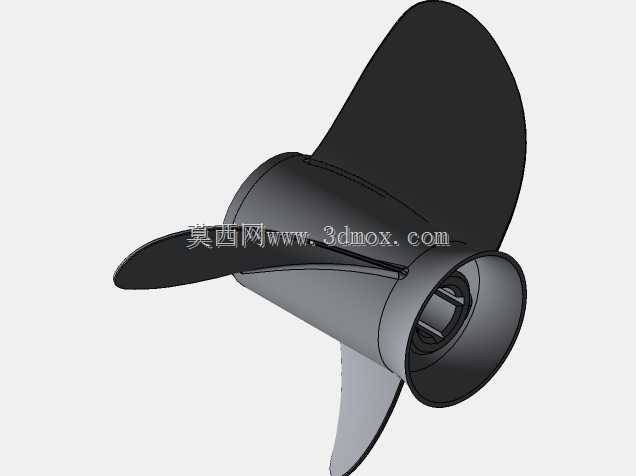

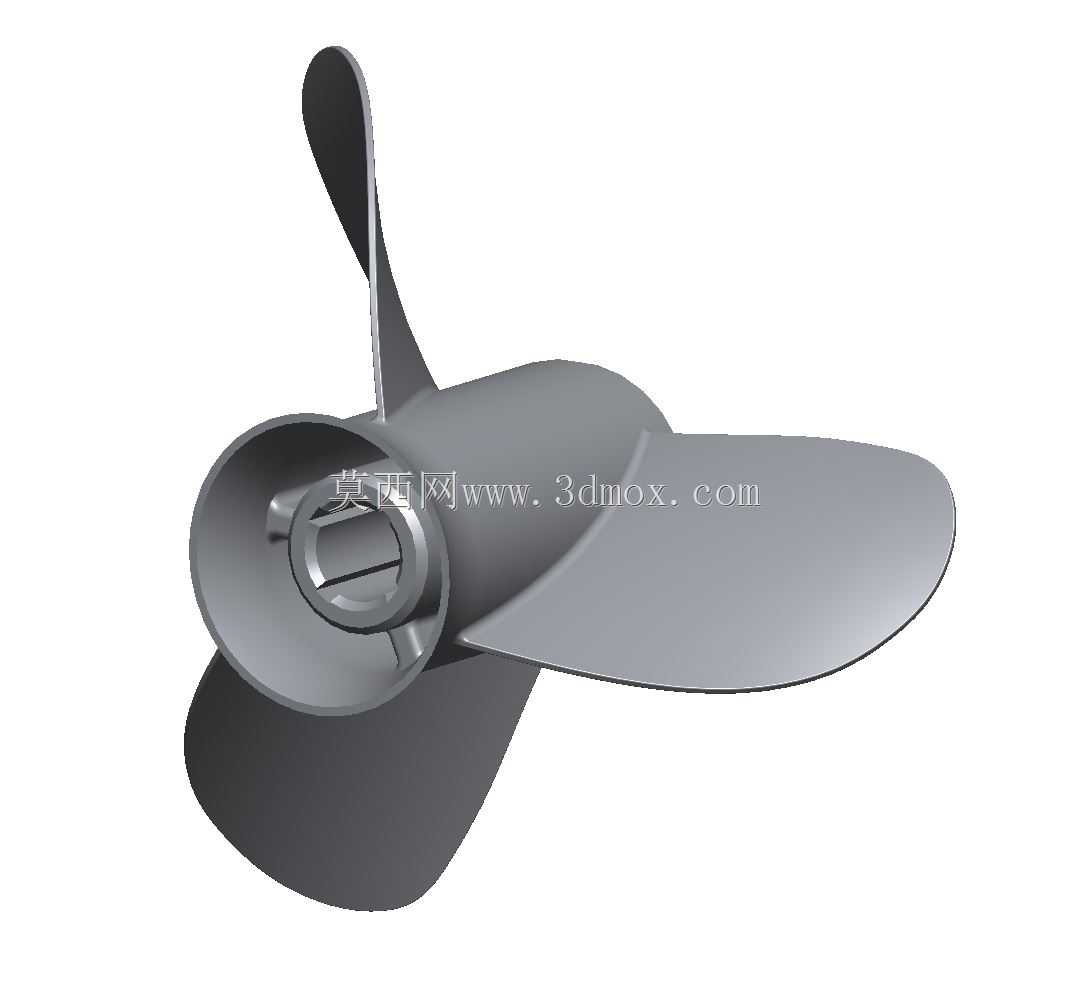

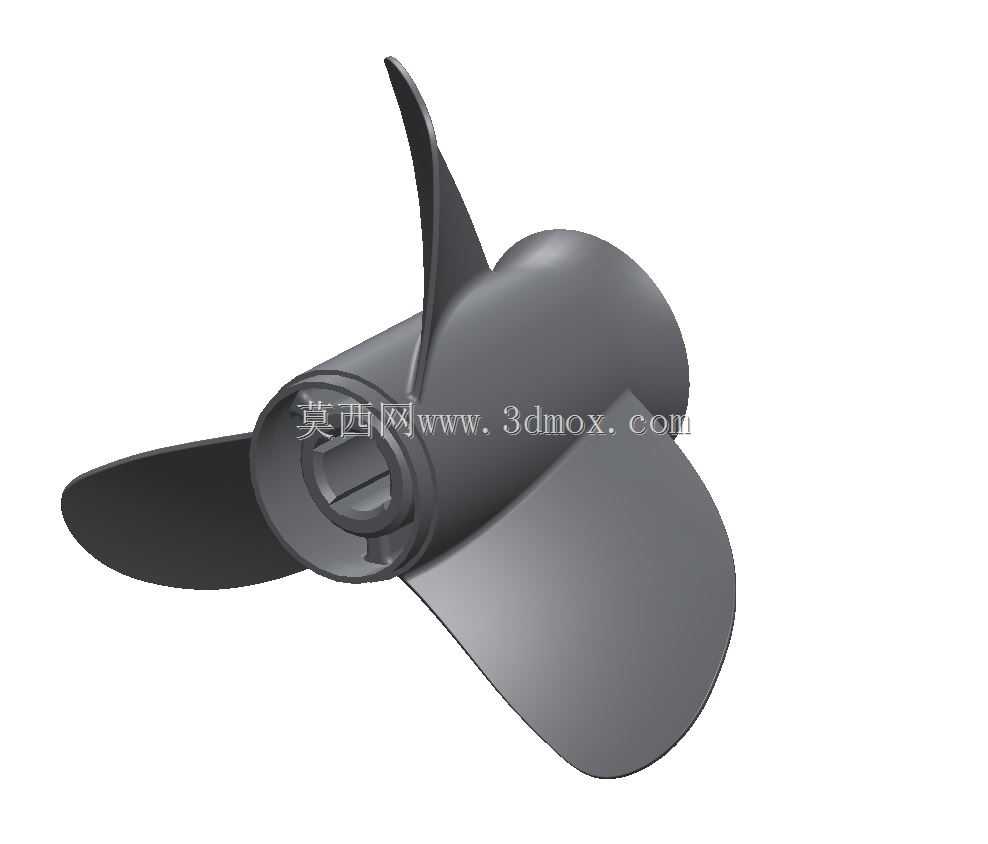

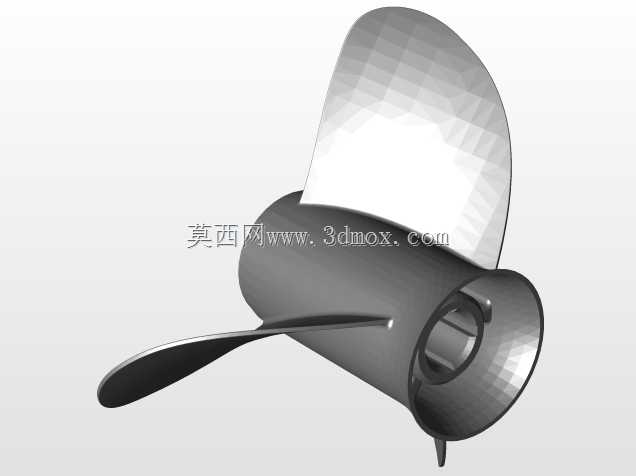

三叶式船用推进螺旋桨结构设计

这类三叶螺旋桨是小型船舶推进系统的核心做功部件，日常适配在小型作业艇、休闲摩托艇、无人测绘船的艉部动力输出端，工作时随驱动轴高速旋转，通过叶面的曲面构型拨动水体产生轴向推力，克服船体航行的水阻带动船体行进，同时叶面的弧度设计会在旋转时平衡径向水流扰动，降低桨叶空泡产生的概率，减少长时间航行的叶面气蚀损耗。从结构细节来看，桨叶根部和中心轮毂做了大圆角过渡衔接，避免应力集中导致的高速旋转下桨叶断裂问题，中心轮毂内设计了带卡槽的安装孔，可直接和驱动轴的定位卡榫配合，安装时无需额外加工键槽，对准卡槽推入后锁紧端部压盖即可完成固定，安装边界上轮毂端面和艉轴密封座需要预留3到5毫米的间隙，避免旋转时摩擦密封件造成漏水故障，单桨的整体回转直径适配3到8马力的舷外机输出轴，桨叶的螺距经过曲面优化，在中低转速区间就能输出足够推力，兼顾低速航行的扭矩输出和高速行进的推进效率。建模阶段先确定轮毂的内外径尺寸、安装卡槽的深度与宽度参数，绘制轮毂的回转截面后旋转生成基体，再根据预设的螺距、盘面比参数绘制单片桨叶的翼型截面，沿径向逐段调整截面的攻角与偏移量，通过放样生成单片桨叶的曲面实体，将单片桨叶以轮毂轴线为中心做圆周阵列得到三片均匀分布的桨叶，对桨叶和轮毂的衔接位置做圆角过渡处理，最后对所有曲面做曲率检查，确保叶面顺滑无凹凸拐点，避免实际运行中出现紊流增加航行阻力。建模完成后可通过流体仿真模块模拟不同转速下的桨叶表面压力分布，调整局部叶面的曲率参数，优化推进效率的同时降低旋转噪音，这类结构的螺旋桨相比两叶桨，高速旋转时的动平衡表现更好，船体震动幅度更小，适合长时间连续航行的作业场景使用。
